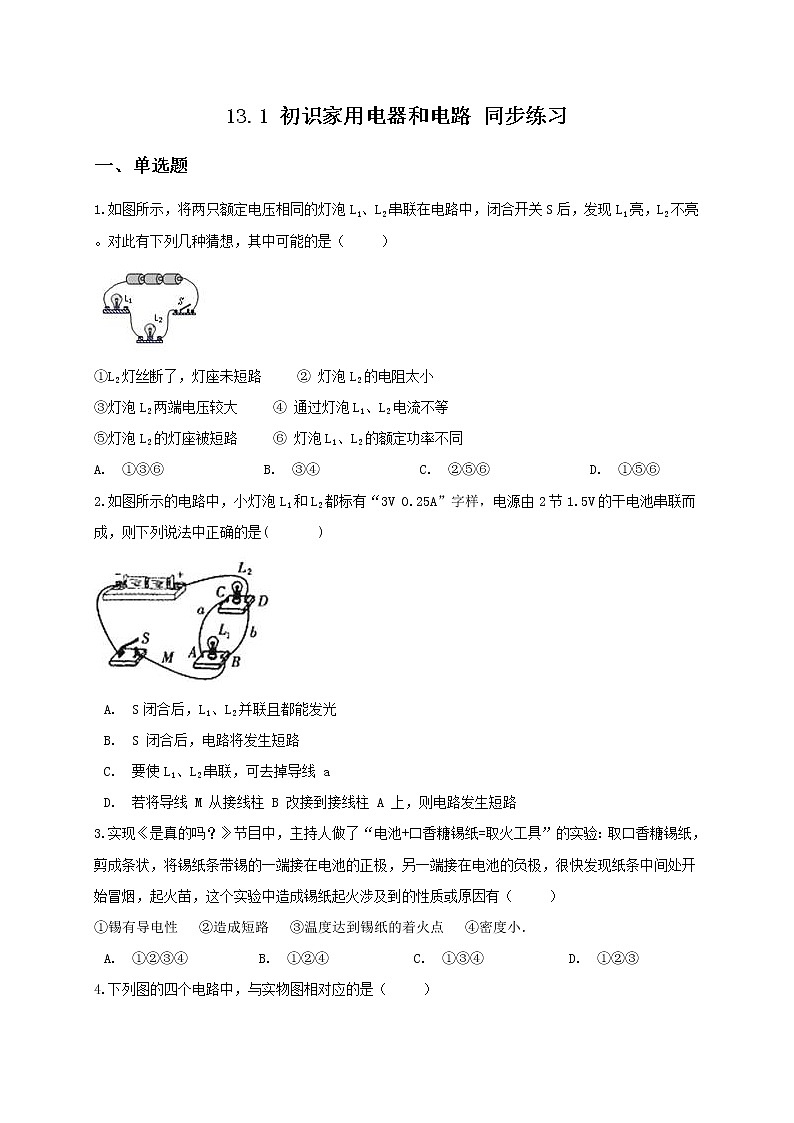

13.1 初识家用电器和电路 同步练习

一、单选题

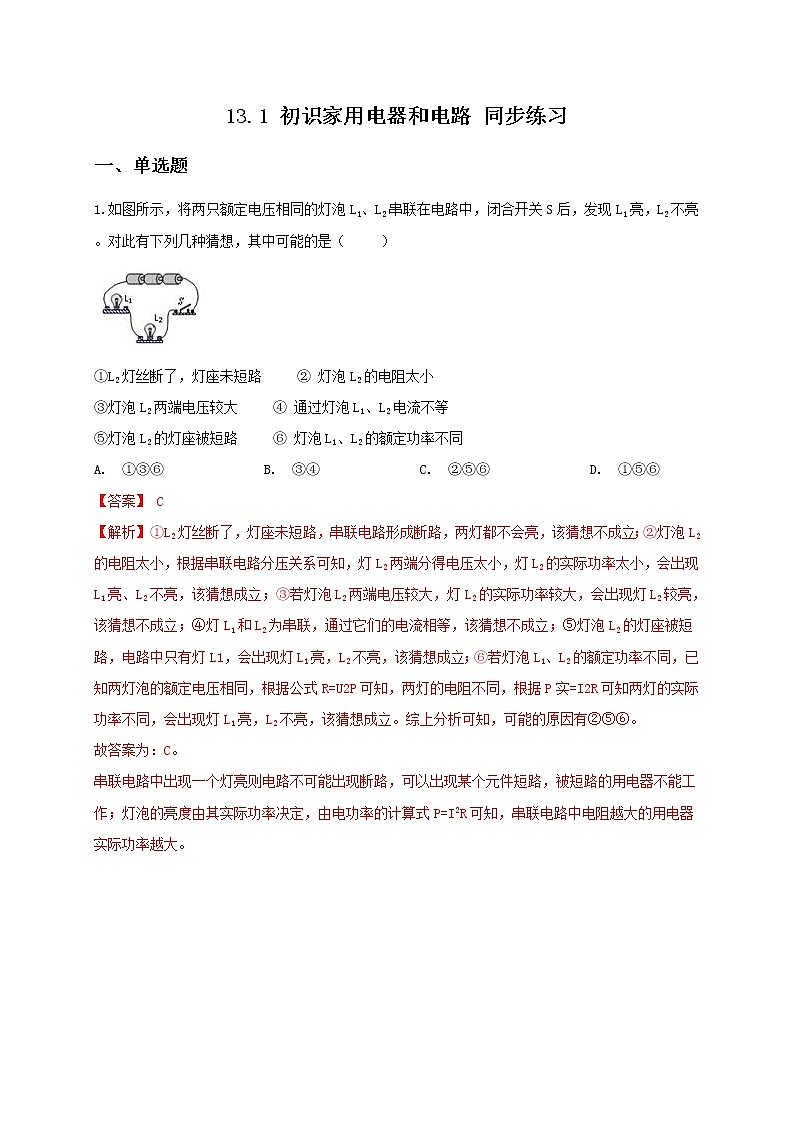

1.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（   ）

①L2灯丝断了，灯座未短路   ② 灯泡L2的电阻太小

③灯泡L2两端电压较大   ④ 通过灯泡L1、L2电流不等

⑤灯泡L2的灯座被短路   ⑥ 灯泡L1、L2的额定功率不同

A. ①③⑥       B. ③④       C. ②⑤⑥       D. ①⑤⑥

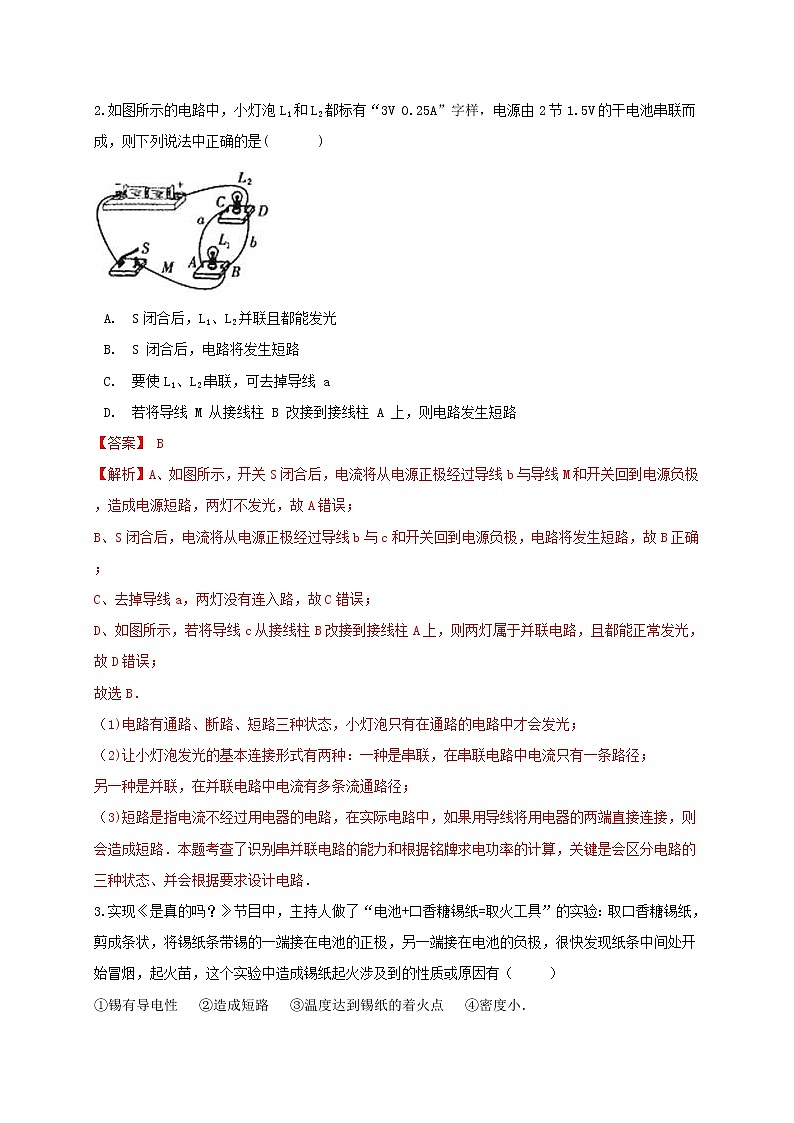

2.如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是(    )


A. S闭合后，L1、L2并联且都能发光
B. S 闭合后，电路将发生短路
C. 要使L1、L2串联，可去掉导线 a
D. 若将导线 M 从接线柱 B 改接到接线柱 A 上，则电路发生短路

3.实现《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，这个实验中造成锡纸起火涉及到的性质或原因有（   ）

①锡有导电性  ②造成短路  ③温度达到锡纸的着火点  ④密度小．

A. ①②③④     B. ①②④      C. ①③④      D. ①②③

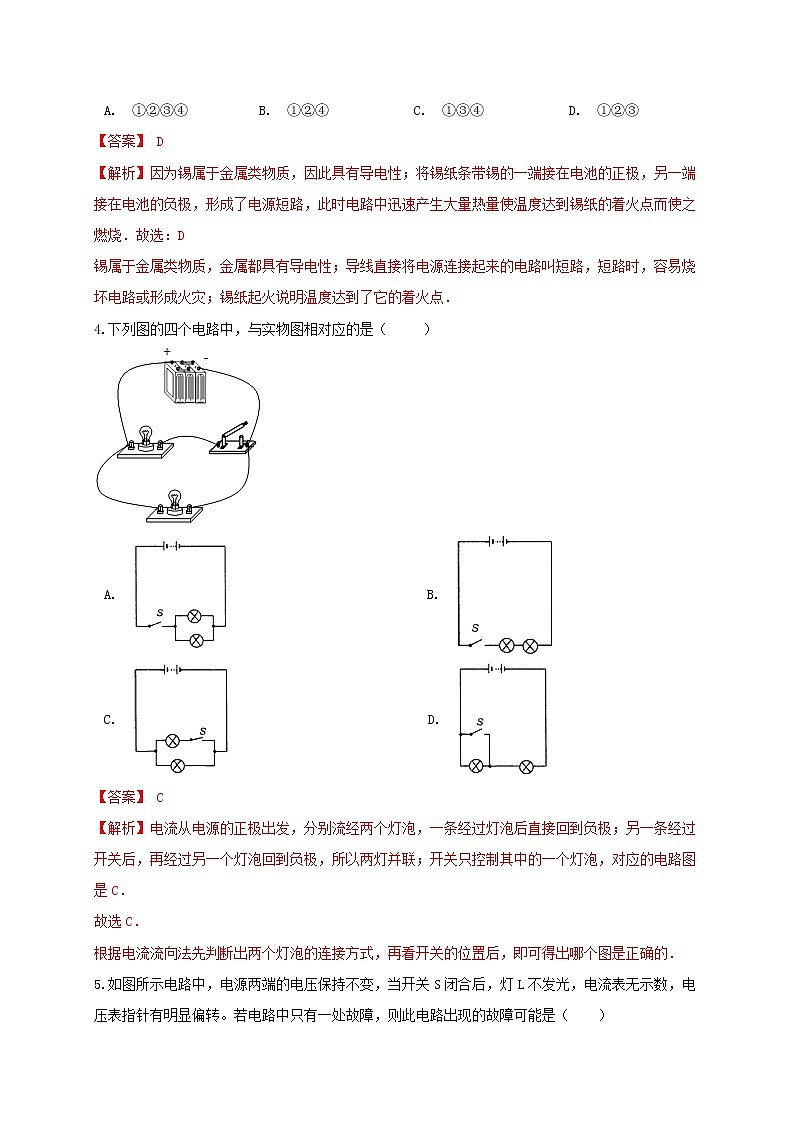

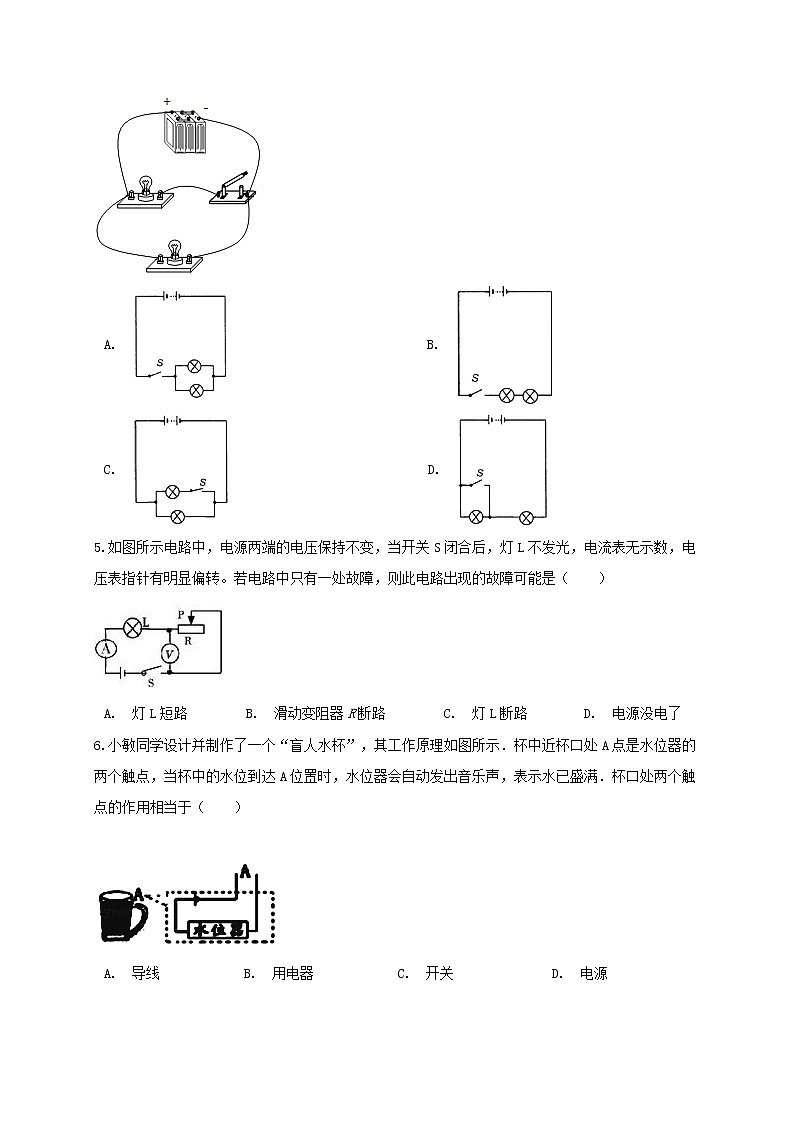

4.下列图的四个电路中，与实物图相对应的是（   ）

A.               B.           C.               D.

5.如图所示电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电流表无示数，电压表指针有明显偏转。若电路中只有一处故障，则此电路出现的故障可能是（  ）

A. 灯L短路    B. 滑动变阻器R断路    C. 灯L断路     D. 电源没电了

6.小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满．杯口处两个触点的作用相当于（　　）

​

A. 导线        B. 用电器      C. 开关       D. 电源

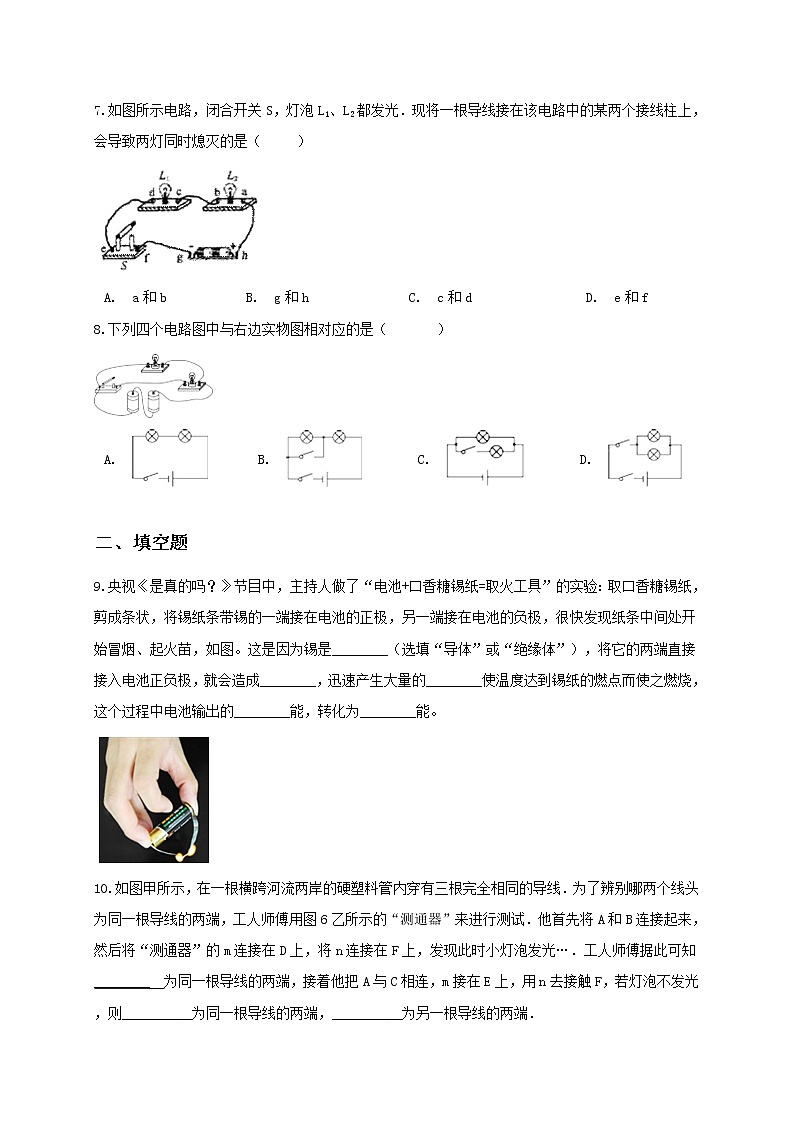

7.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（   ）

A. a和b       B. g和h       C. c和d        D. e和f

8.下列四个电路图中与右边实物图相对应的是（    ）

A.     B.      C.       D.

二、填空题

9.央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图。这是因为锡是________（选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成________，迅速产生大量的________使温度达到锡纸的燃点而使之燃烧，这个过程中电池输出的________能，转化为________能。

10.如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线．为了辨别哪两个线头为同一根导线的两端，工人师傅用图6乙所示的“测通器”来进行测试．他首先将A和B连接起来，然后将“测通器”的m连接在D上，将n连接在F上，发现此时小灯泡发光…．工人师傅据此可知________ 为同一根导线的两端，接着他把A与C相连，m接在E上，用n去接触F，若灯泡不发光，则________ 为同一根导线的两端，________ 为另一根导线的两端．

11.如图所示为一可调挡位的电风扇结构示意图，由图可知这台电风扇可调________ （选填“一”、“二”、“三”或“四”）个不同大小的风力．把调节开关调到OFF的意思是________ （选填“短路”、“断路”或“通路”）．

12.在如图所示的电路中，有三个开关S1、S2、S3  ， 如果仅将开关S3闭合，S1、S2断开，则灯L1、L2________联；如果将开关S1、S2闭合，S3断开，则灯L1、L2________联。如果将开关S1、S2、S3都闭合，电路处于________状态。

13.如图所示，当开关S1和S2断开时，电路处于________状态；当S1闭合S2断开时，电路处于________状态；当开关S1和S2都闭合时，电路处于________状态。


14.如图所示电路，要使灯L1、L2组成串联电路，应闭合开关________；要使L1、L2组成并联电路应闭合开关________，同时闭合________是绝对不允许的。

15.如图所示，当闭合开关S1、S2时，两灯都能亮．若再断开开关S1时，此时灯________（选填“L1”或“L2”）亮，此时电流从灯________（选填“左”或“右”）接线柱流向另一接线柱．

三、解答题

16.按图甲所示的实物连接图，在图乙方框内画出电路图．

17.创新与设计：给你一组电源、一个开关、一只灯泡，在没有滑动变阻器和电位器的情况下，为了调节灯泡的亮度，你能想出一个简易的方法来代替滑动变阻器吗？请你介绍一下你的设计并画出调节灯泡亮度的电路图．

四、作图题

18.在图所示电路的○内，填上适当的电表符号，使电键S闭合时两灯均能发光．

19.根据图中实物，在图中画出对应的电路图。（要求：电路图尽量呈长方形；元件符号要用统一规定的符号；元件顺序要与电路图一一对应，并且元件不能画在拐弯处）

20.请根据图中所示的实物图，画出对应的电路图，并标清各元件的符号．
