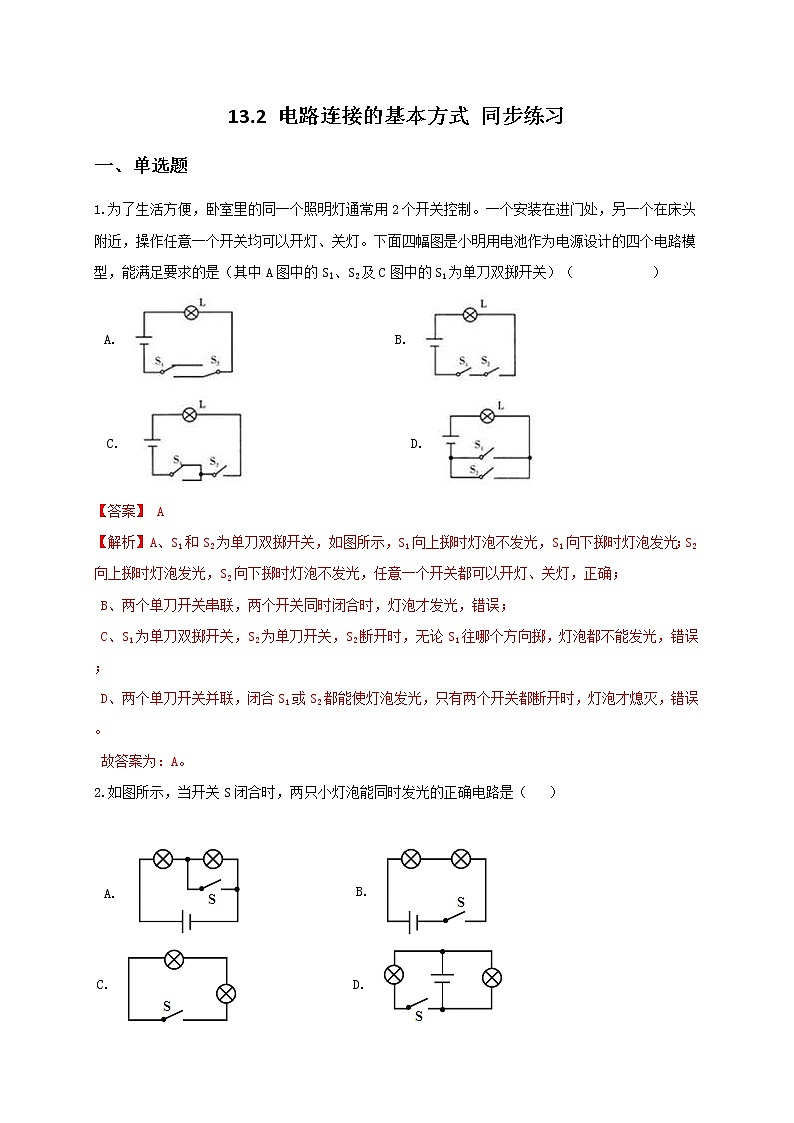

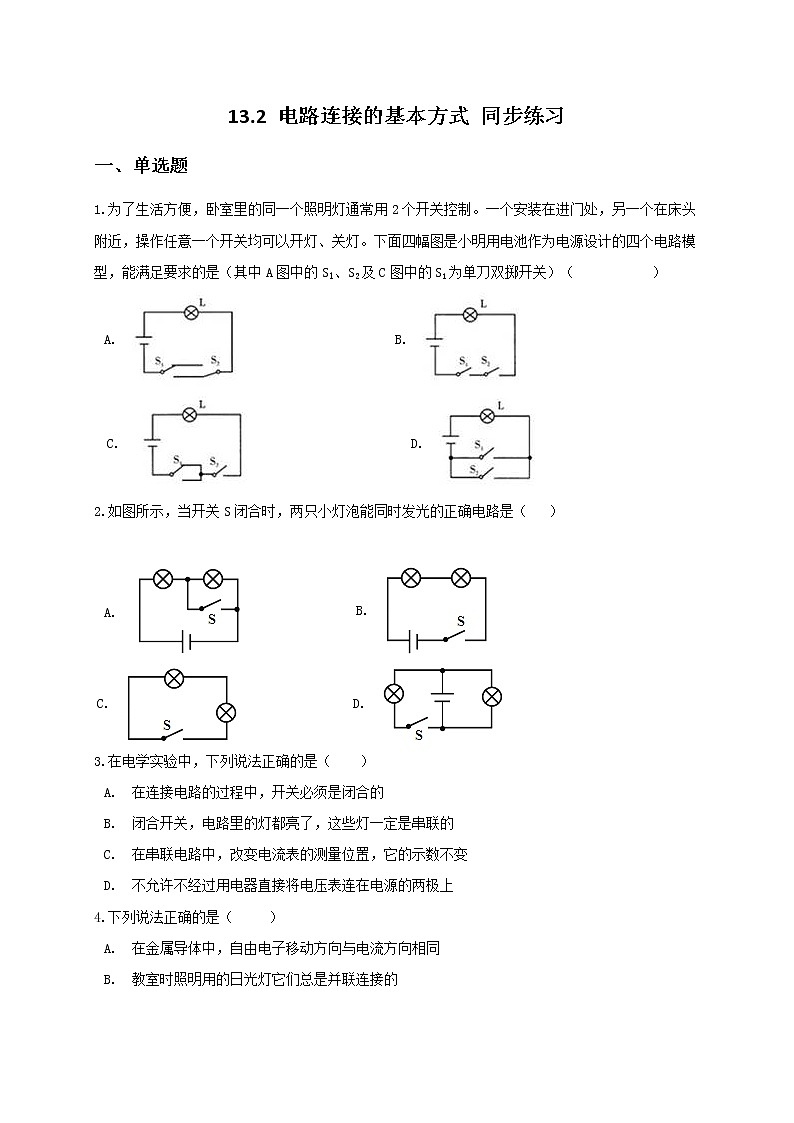

13.2 电路连接的基本方式 同步练习一、单选题1.为了生活方便，卧室里的同一个照明灯通常用2个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（      ）            A.            B.            C.            D. 【答案】 A   【解析】A、S1和S2为单刀双掷开关，如图所示，S1向上掷时灯泡不发光，S1向下掷时灯泡发光；S2向上掷时灯泡发光，S2向下掷时灯泡不发光，任意一个开关都可以开灯、关灯，正确；
B、两个单刀开关串联，两个开关同时闭合时，灯泡才发光，错误；
C、S1为单刀双掷开关，S2为单刀开关，S2断开时，无论S1往哪个方向掷，灯泡都不能发光，错误；
D、两个单刀开关并联，闭合S1或S2都能使灯泡发光，只有两个开关都断开时，灯泡才熄灭，错误。

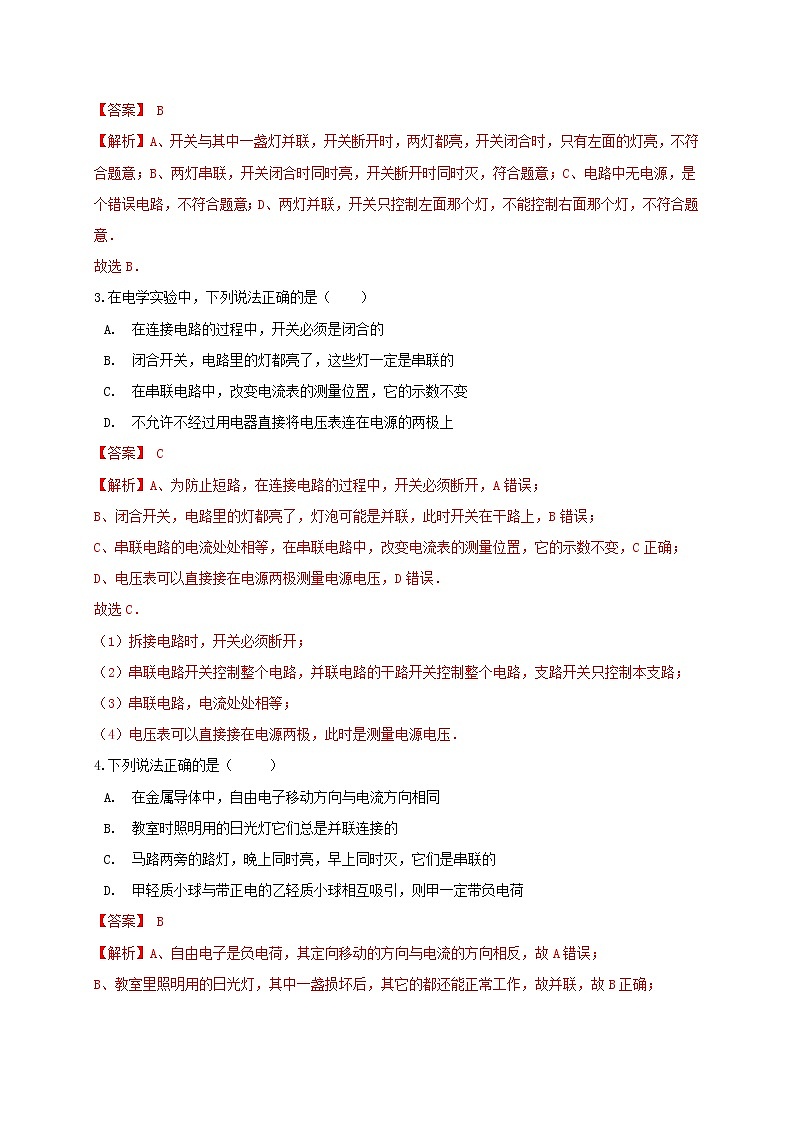

故答案为：A。2.如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（  ）          B.         C.         D. 【答案】 B   【解析】A、开关与其中一盏灯并联，开关断开时，两灯都亮，开关闭合时，只有左面的灯亮，不符合题意；B、两灯串联，开关闭合时同时亮，开关断开时同时灭，符合题意；C、电路中无电源，是个错误电路，不符合题意；D、两灯并联，开关只控制左面那个灯，不能控制右面那个灯，不符合题意．故选B．3.在电学实验中，下列说法正确的是（　　）A. 在连接电路的过程中，开关必须是闭合的
B. 闭合开关，电路里的灯都亮了，这些灯一定是串联的
C. 在串联电路中，改变电流表的测量位置，它的示数不变
D. 不允许不经过用电器直接将电压表连在电源的两极上【答案】 C   【解析】A、为防止短路，在连接电路的过程中，开关必须断开，A错误；B、闭合开关，电路里的灯都亮了，灯泡可能是并联，此时开关在干路上，B错误；C、串联电路的电流处处相等，在串联电路中，改变电流表的测量位置，它的示数不变，C正确；D、电压表可以直接接在电源两极测量电源电压，D错误．故选C．（1）拆接电路时，开关必须断开；（2）串联电路开关控制整个电路，并联电路的干路开关控制整个电路，支路开关只控制本支路；（3）串联电路，电流处处相等；（4）电压表可以直接接在电源两极，此时是测量电源电压．4.下列说法正确的是（   ）            A. 在金属导体中，自由电子移动方向与电流方向相同
B. 教室时照明用的日光灯它们总是并联连接的
C. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的

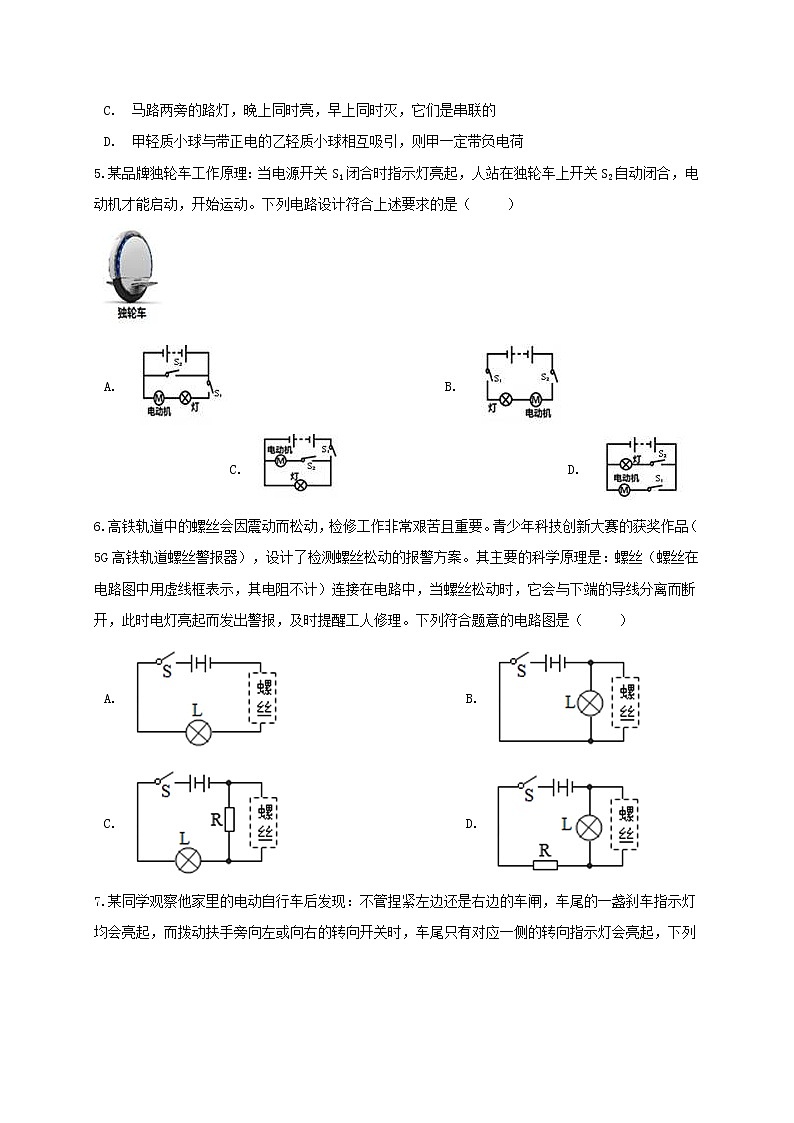

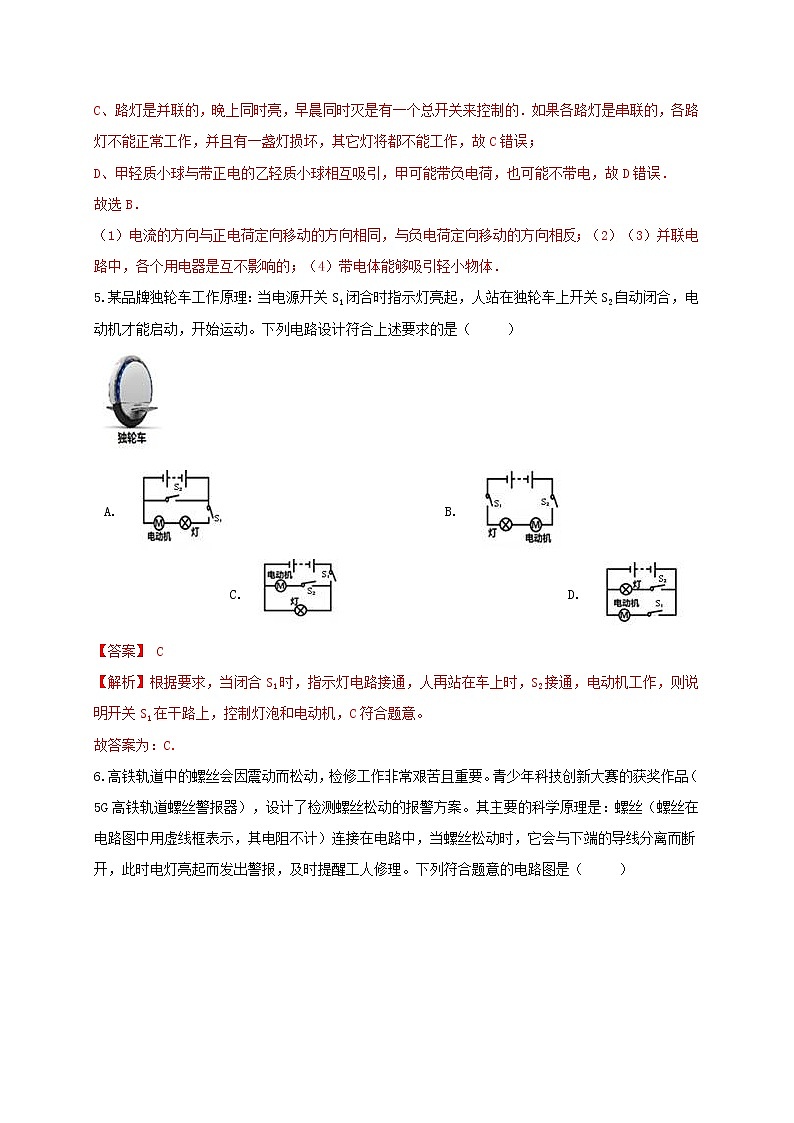

D. 甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷【答案】 B   【解析】A、自由电子是负电荷，其定向移动的方向与电流的方向相反，故A错误；  B、教室里照明用的日光灯，其中一盏损坏后，其它的都还能正常工作，故并联，故B正确；C、路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的．如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，故C错误；D、甲轻质小球与带正电的乙轻质小球相互吸引，甲可能带负电荷，也可能不带电，故D错误．故选B．（1）电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反；（2）（3）并联电路中，各个用电器是互不影响的；（4）带电体能够吸引轻小物体．5.某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（   ）  A.                B.          C.                  D. 【答案】 C   【解析】根据要求，当闭合S1时，指示灯电路接通，人再站在车上时，S2接通，电动机工作，则说明开关S1在干路上，控制灯泡和电动机，C符合题意。
故答案为：C.
6.高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（   ）            A.              B.
C.              D. 【答案】 D   【解析】根据题意知道，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，螺丝不接入电路中，即螺丝所在电路发生了断路，此时指示灯会发光，这表明螺丝与灯泡是并联在电路中的，由于螺丝的电阻很小，能把灯泡短路；为了保护电路，防止电源短路，在干路中应该接上一个保护电阻，故D符合题意。 故答案为：D。

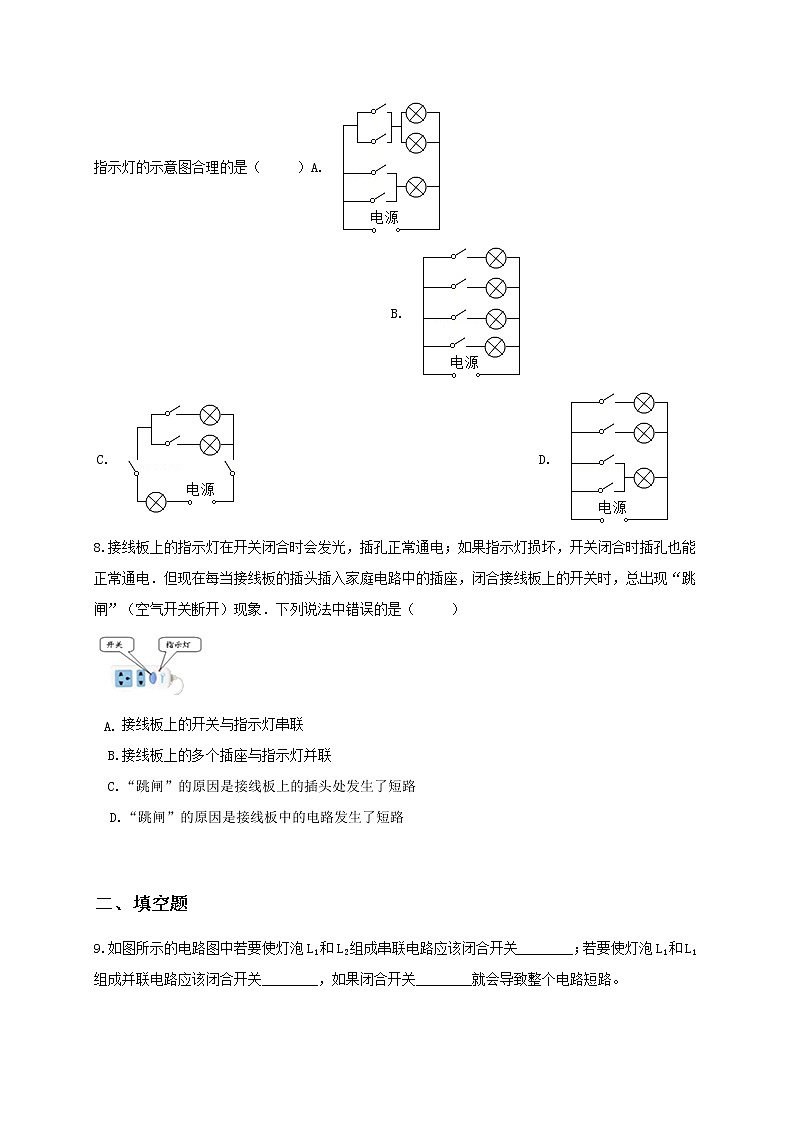

7.某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（   ）A.                      B.   C.                      D. 【答案】 D   【解析】不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；  电动自行车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡，综上分析，只有D选项符合题意．故选D．不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，可知车尾的一盏刹车指示灯由两个开关控制；而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明车尾转向指示灯由两个开关分别控制；然后根据并联电路电流有多条通路，各支路互不影响分析即可．8.接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中错误的是（   ）接线板上的开关与指示灯串联        B.接线板上的多个插座与指示灯并联
C.“跳闸”的原因是接线板上的插头处发生了短路           D.“跳闸”的原因是接线板中的电路发生了短路【答案】 D   【解析】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，故A正确；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，故B正确；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，故C错误、D正确．故答案为：D．明确以下知识，可对选项中的描述做出判断：（1）并联电路中各用电器互不影响，串联电路中各用电器互相影响；插座与指示灯是并联的；（2）当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路．二、填空题9.如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L1组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。    【答案】 S2；S3、S1；S1、S2   【解析】由图可知，只闭合开关S2时，两个灯泡逐个顺次连接在电路中，即两灯泡串联；闭合开关S3、S1时，两个灯泡并列连接在电路中，即两灯并联；如果闭合开关S1、S2时，会不经过用电器，直接用导线将电源的两极连接起来，造成短路。 故答案为：S2；S3、S1；S1、S2。用电器逐个顺次连接在电路中，形成串联电路；用电器并联连接在电路中，形成并联电路；不经用电器直接用电线将电源的两极连接起来，就形成短路，这样会损坏电源，是不允许的。10.近几年，吉安的街道发生了巨大的变化，道路变宽了、变绿了，繁忙的交通路口安装了很多交通灯，如图，为某一路口的红灯黄灯绿灯设施，三只灯均标有“220V 100W”，这三只灯是________联的，这套设备工作24小时耗电________度．  【答案】 并；2.4   【解析】由于交通灯一直是只有一个灯在亮，而不能三个灯同时亮，故它们是并联的关系，由“220V 100W”知，每个灯的额定功率是100W，即0.1kW，24小时消耗的电能W=Pt=0.1kW×24h=2.4kWh=2.4度．  故本题答案为：并；2.4．11.如图所示，当电路中的开关S闭合时，灯L1、L2________（填“串联”、“并联”），电源电压为12V，电压表的示数为4V，则灯L1两端的电压为________V，灯L2两端的电压为________V，灯L1、L2的电阻之比为________．【答案】串联；8；4；2：1   【解析】分析电路时先“去表”，所以灯L1、L2为串联的；灯L2两端的电压： ；
灯L1两端的电压：  U 1 = U－U 2=12V−4V=8V
.
故答案为：串联；8；4；2：1 .电压表的电阻很大，在电路中可以看作是断路，由此分析电路的连接情况；电压表测灯L2两端的电压；根据串联电路中电压的规律计算灯L1两端的电压；根据两电阻两端的电压值的串联电路的电流规律，利用欧姆定律的变形公式计算两电阻的比值 .12.街上路灯可以同时亮或同时灭，路灯之间是________；两个灯泡接在同一电路中，若通过两灯泡的电流相等，则这两个灯泡________（选填“串联”“并联”“串联或并联”）．    【答案】 并联；串联或并联   【解析】街上路灯可以同时亮或同时灭，但一盏灯损坏后，其他灯还能发光，即它们是互不影响的，所以路灯之间是并联的；  两个灯泡接在同一电路中，若通过两灯泡的电流相等，则这两个灯泡可能是串联的；如果两只灯泡规格相同，也可能是并联的．故答案为：并联；串联或并联；①用电器逐个依次连接在电路中，组成串联电路；串联电路中电流只有一个路径，一个用电器损坏，其它用电器都不能工作；②用电器并列连接在电源两端，组成并联电路；并联电路包括干路和支路两部分，干路开关控制所有用电器，支路开关只控制本支路用电器；用电器工作状态互不影响． 某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将________只这样的小彩灯________联．【答案】 40；串 【解析】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；根据串联电路电压的特点：总电压等于各串联部分两端电压之和。得串联的只数n= = =40只．故答案为：40；串．家庭电路电压是220V，小彩灯额定电压小于家庭电路电压，要使小彩灯正常发光，应把小彩灯串联接入电路；根据家庭电路电压及小彩灯额定电压，应用串联电路特点可以求出串联小彩灯的只数．14.如图所示的电路中,要使灯L1、L2并联,应只闭合的开关是________;若同时闭合所有的开关,则电路________(选填“通路”“断路”或“短路”)   【答案】 S1、S2；短路   【解析】由电路图可知:要使灯L1、L2并联，应闭合的开关是S1、S2,  ， 这样电流从正极流出然后分成两条支路，一条经S1、L2回到电源的负极，另一条经L1、S2回到电源负极；若同时闭合所有的开关，则电路短路。
故答案为：S1、S2；短路。
各用电器并列连接在电源上的电路是并联电路，当电流不经过用电器直接回到负极会造成短路。15.为了保证用电安全，在家庭电路中，电灯的开关应该与________线相连；如图所示，电水壶与插座上的指示灯是________连接的，若断开插座上的开关，则指示灯与电水壶________（选填“只有一个”或“都不”）工作．  【答案】 火；并联；都不   【解析】（1）在家庭电路中，电灯的开关应该与火线相连，在断开开关时，切断火线，操作更安全．（2）在家庭电路中，电水壶与插座间互不影响，因此它们是并联连接，插座上的开关与用电器之间是串联连接．若断开插座上的开关，则指示灯与电水壶都不工作．  故答案为：火；并联；都不．家庭电路中，开关控制用电器时，开关接在用电器和火线之间，在断开开关，切断火线，操作更安全．串联电路中各用电器互相影响，而并联电路中各用电器可以独立工作，互不影响． 三、作图题16.（1）在如图中，要求开关控制整个电路，灯泡 L1 和 L2 并联，用电流表测量 L1 中的电流（约为 0.5A），电压表测量灯泡 L2 的电压，用笔画线表示导线将图中各个元件连接起来。  （2）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请在如图中用笔画线连接好电冰箱的工作电路图．  （3）如图所示的插座和电灯(带开关)是组成家庭电路的常用器件，  请用笔画线代替导线将它们正确接入电路中【答案】（1）如图所示：
（2）如图所示：
（3）如图所示：  【解析】（1）开关控制所有用电器，开关要在干路上，灯泡并联要分别接在不同支路上，电流表和被测量的灯泡串联，电压表和被串联的灯泡并联，如图 ；（2）电冰箱的压缩机和照明灯互不影响，是并联电路，压缩机和灯泡各有自己的开关控制，如图 ；（3）连接家庭电路时，插座要左零右火上接地，灯泡的开关要接在灯泡和火线之间，灯泡的侧壁接在零线上，如图 。
（1）并联电路各用电器分别连接在不同分支上，电流表和用电器串联使用，电压表和被测量的用电器并联；
（2）互不影响的电路各用电器并联，开关和被控制的用电器串联；
（3）连接插座要左零右火上接地，灯泡和开关要接在火线和用电器之间。17.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①灯与滑动变阻器串联；②闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小。【答案】 如图所示：【解析】根据向左移动滑动变阻器的滑片P，电流表示数变小确定变阻器的连接与电流表串联在电路中．灯与滑动变阻器串联；闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路中与电流表串联（电流表选用小量程）.18.按要求画出电路图，并连接图实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮．【答案】 如图所示：【解析】如图所示：由题知，两灯串联，电压表V1应与灯L1并联，电压表V2并联在L1和L2两端，滑动变阻器串联接入电路中，滑片向右移灯泡变亮，说明电流变大，变阻器连入阻值变小，应将下方B接线柱接入电路中，电源电压为3V，两个电压表均用小量程；由此画出电路图并连接实物.19.如图所示的电路图，根据电路图，用笔画线代替导线将实物连接起来，连接时要求对应。  【答案】 如图所示：  【解析】由电路图可知灯泡L与电铃组成并联电路，开关S在干路上，开关S1控制灯L，开关S2控制电铃。连接电路时可以采用“先串后并”的方法，先连接其中一条支路，再把另一条支路并列接到已经连成的电路中。本题先连接灯泡所在的电路，再把S2与电铃串联，把S2接到电源负极与灯泡之间的接线柱，把电铃的另一接线柱接到S1与S之间的接线柱上。如图所示  根据电路图去连接实物图，分析元件的串并联关系，根据电流的方向连接即可。20.用笔画线将图中器材连成电路，要求：若其中一个灯泡烧坏另一个也不会发光．  【答案】 因串联电路中各电路元件不能独立工作、互不影响，并联电路中各支路独立工作、互不影响，  所以，若其中一个灯泡烧坏另一个也不会发光，则两灯泡串联，然后与电源、开关串联组成电路，如下图所示：【解析】由串联电路中各电路元件不能独立工作、互不影响和并联电路中各支路独立工作、互不影响的特点判断两灯泡的连接方式，然后与电源、开关串联组成电路．
