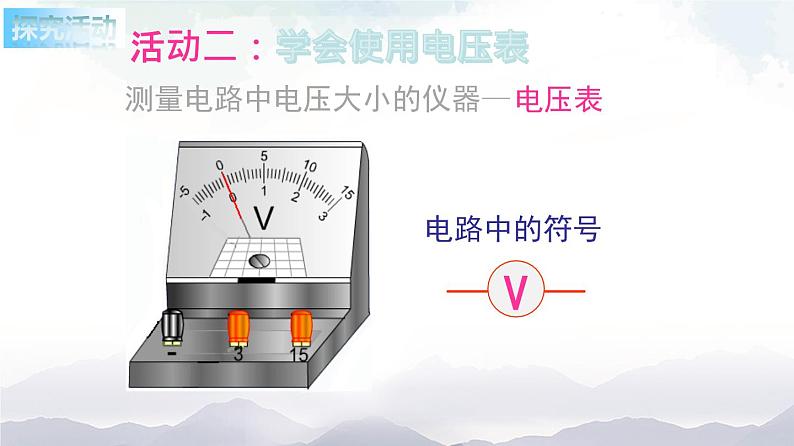

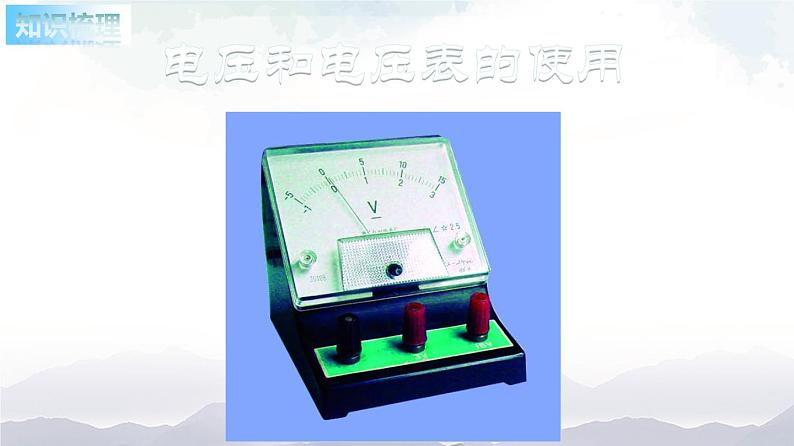

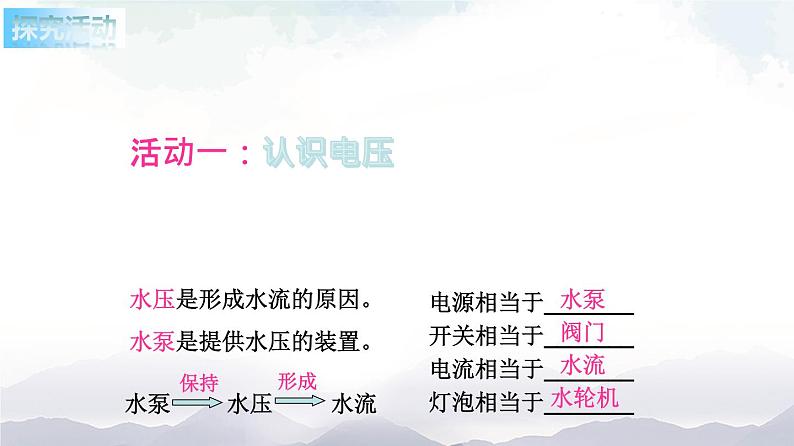

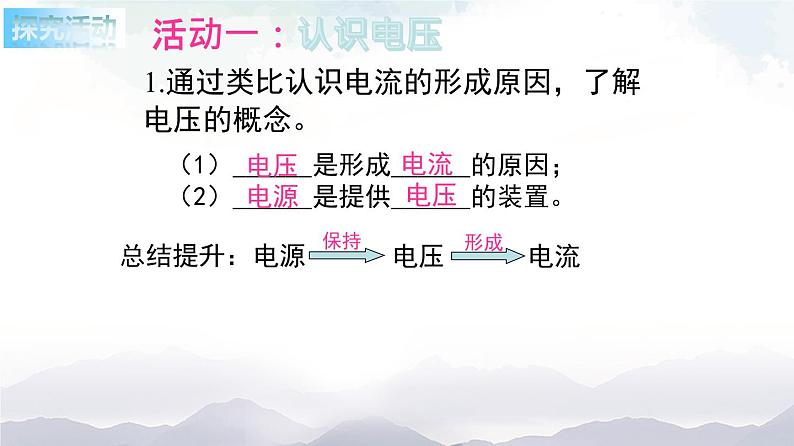

苏科版九年级全册4 电压和电压表的使用教学演示ppt课件

13.4 电压和电压表的使用 同步练习

一、单选题

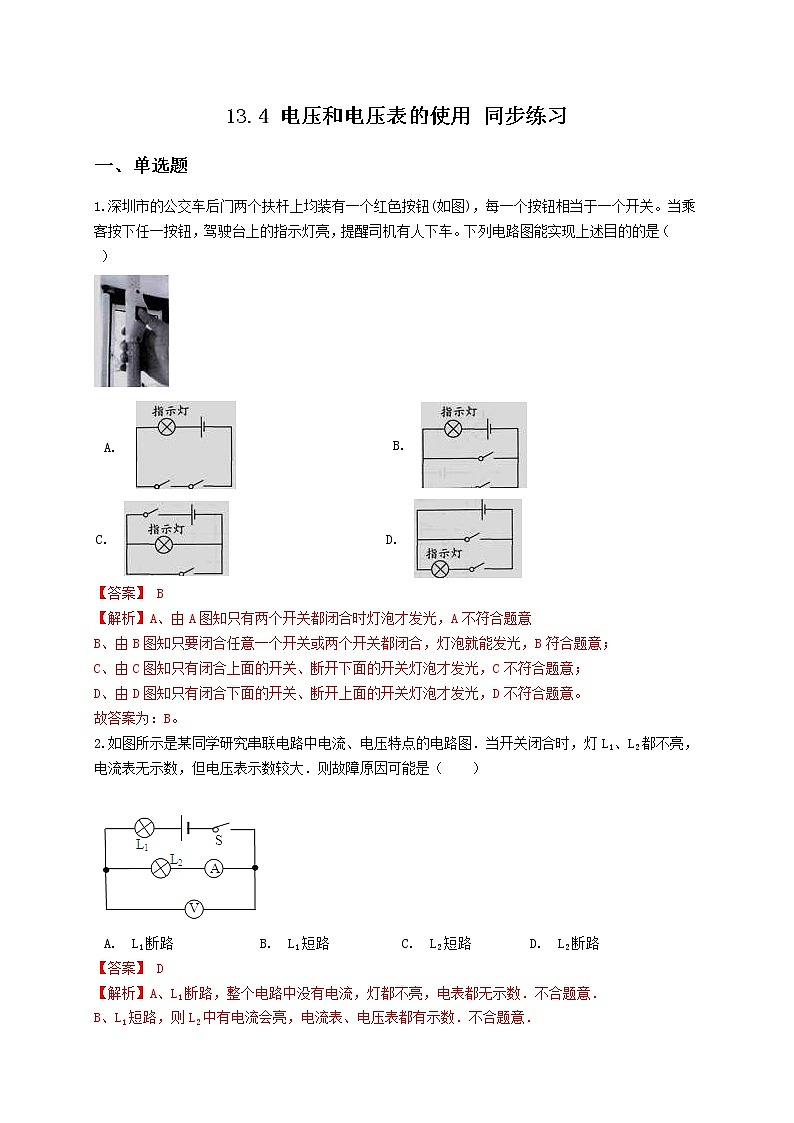

1.深圳市的公交车后门两个扶杆上均装有一个红色按钮(如图)，每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目的的是（   ）

1.             B.

C.            D.

2.如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是（　　）

​

A. L1断路      B. L1短路     C. L2短路    D. L2断路

3.在图中的四幅电路图中，与如图所示实物图对应的是（  ）

​​

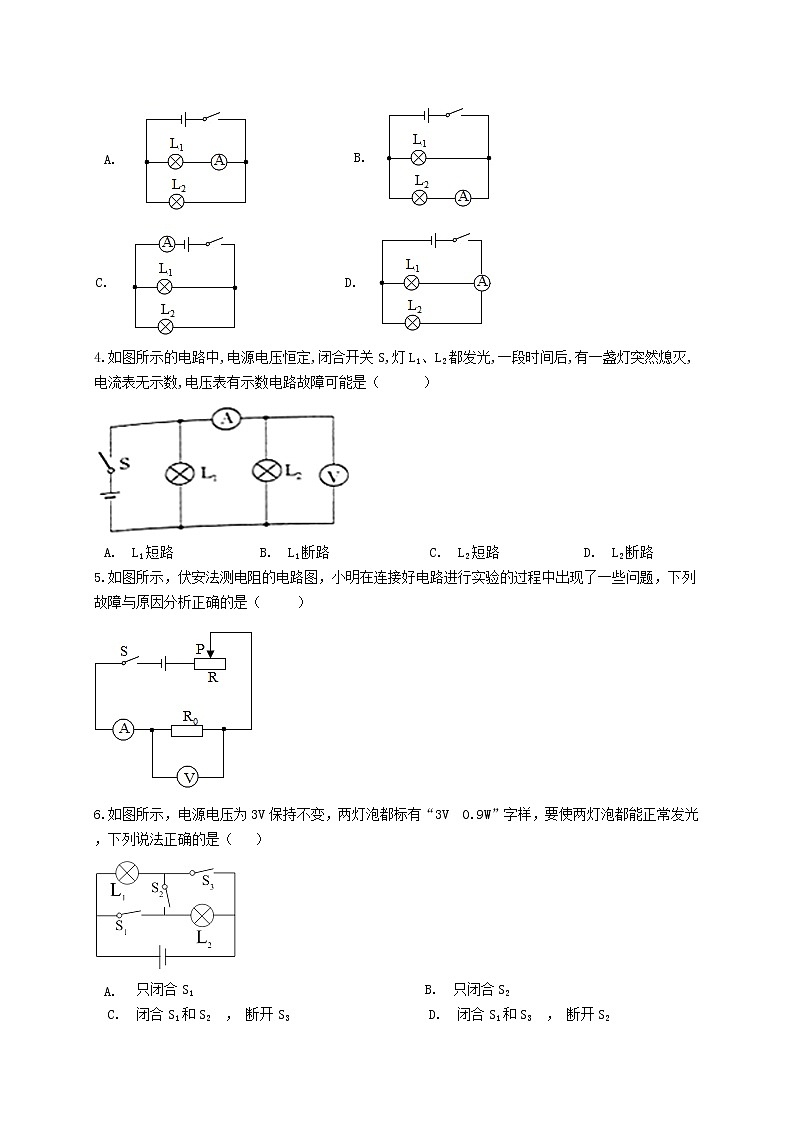

1.  ​​       B. ​​

C. ​​       D. ​​

4.如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（   ）

A. L1短路      B. L1断路       C. L2短路      D. L2断路

5.如图所示，伏安法测电阻的电路图，小明在连接好电路进行实验的过程中出现了一些问题，下列故障与原因分析正确的是（   ）

6.如图所示，电源电压为3V保持不变，两灯泡都标有“3V　0.9W”字样，要使两灯泡都能正常发光，下列说法正确的是（  ）

1.  只闭合S1                            B. 只闭合S2

 C. 闭合S1和S2  ， 断开S3              D. 闭合S1和S3  ， 断开S2

7.如图所示，当开关S闭合后，电压表测出的电压是（　　）

1.  灯L1两端的电压                          B. 灯L2两端的电压

C. 灯L1与L2两端的电压              D. 电源电压

8.如图所示，电源电压3V（保持不变）．当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（   ）

A. 灯L1被短路   B. 灯L1断路     C. 灯L2断路     D. 灯L2被短路

二、填空题

9.在图甲所示的电路中，电源由两节干电池串联组成，则L1和L2是________联的，当闭合开关后发现三只电表的指针位置完全一样，如图乙所示，则L1两端的电压为________V，L1中电流I1=________A．

10.如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为________V，灯L2两端的电压为________V，电源电压为________V．

11.我国家庭电路的电压都是________ V，对人体安全的电压是________．

12.如图所示电路中，电源电压为3V．当闭合开关后，电压表的指针如图乙所示，则L1和L2两端得到电压分别为________ V和________ V．

13.如图所示，要使L1和L2串联，应闭合的开关是　 ________；要使L1和L2并联，应闭合的开关是　 ________．S1、S2闭合时，会出现 ________现象．

​

14.完成下列作图和读数

（1）如图是某同学测量体温的结果，示数是________℃。

（2）如图电阻箱的读数是________ ；

（3）如图电压表此时的示数是________ 。

15.如图所示，是电路元件甲、乙的电流与电压变化规律图象。当甲、乙两元件串联后接在某电路中时，测得通过它们的电流为0.3A，那么电源电压是________V；当甲、乙两元件并联后接在某电路中，若测得甲、乙两元件的干路电流为0.5A，则乙元件两端电压为________V。

三、作图题

16.按要求回答下列问题：

（1）根据实物图，在答题纸上画出它的电路图．

（2）如图所示，电源电压为6V保持不变．现有5Ω、10Ω、40Ω电阻各一个，请你用其中两个在图中虚线框内连成电路，使图中的电流表的示数为0.75A．要求在答题纸上画出电路图，并标明连入电路的电阻阻值．

（3）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来．（画在答题纸上．）

17.吸油烟机的主要元件有照明灯、电动机（元件符号为：M）。在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。按照上述要求，在图中画出其工作原理电路图（电源已给出）。

18.在如图中，将电源、电流表、电压表三个元件符号填入电路空缺处。要求电键S闭合后：①电流方向如图所示；②电压表测电阻R两端电压。
