苏科版九年级全册第十四章 欧姆定律3 欧姆定律示范课课件ppt

这是一份苏科版九年级全册第十四章 欧姆定律3 欧姆定律示范课课件ppt，文件包含143欧姆定律课件pptx、143欧姆定律同步练习原卷版doc、143欧姆定律同步练习解析版doc等3份课件配套教学资源，其中PPT共0页， 欢迎下载使用。

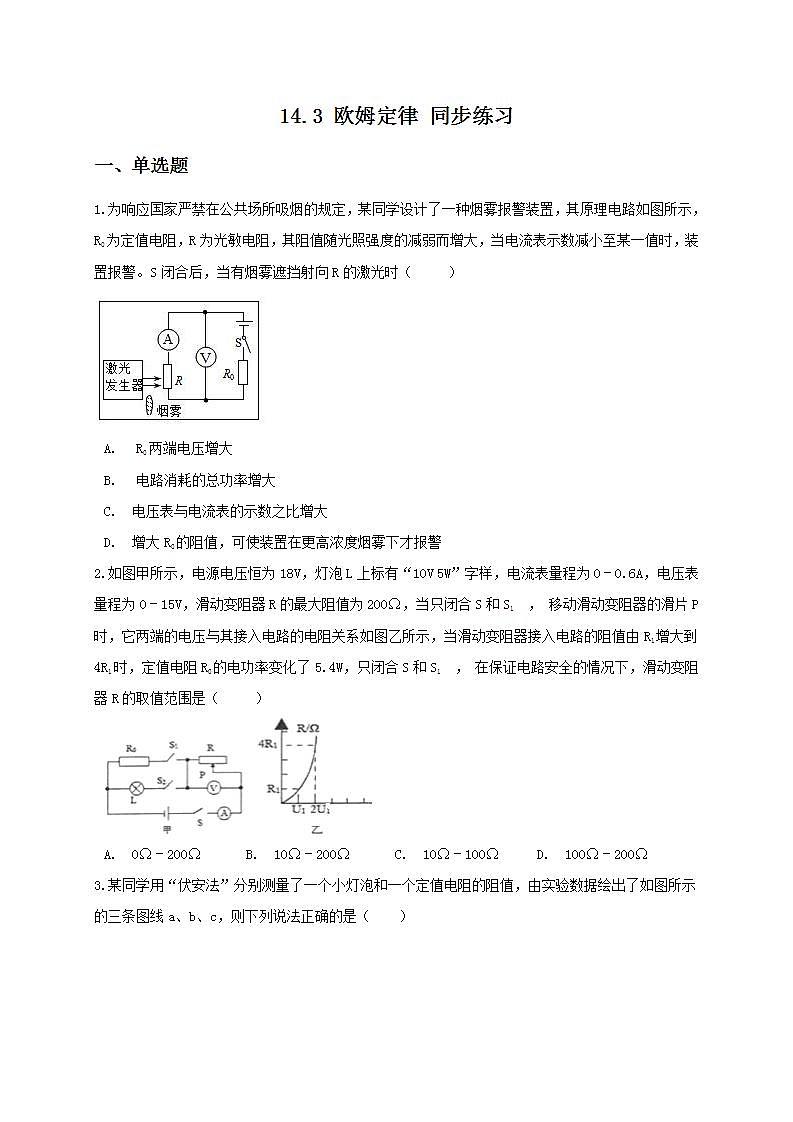

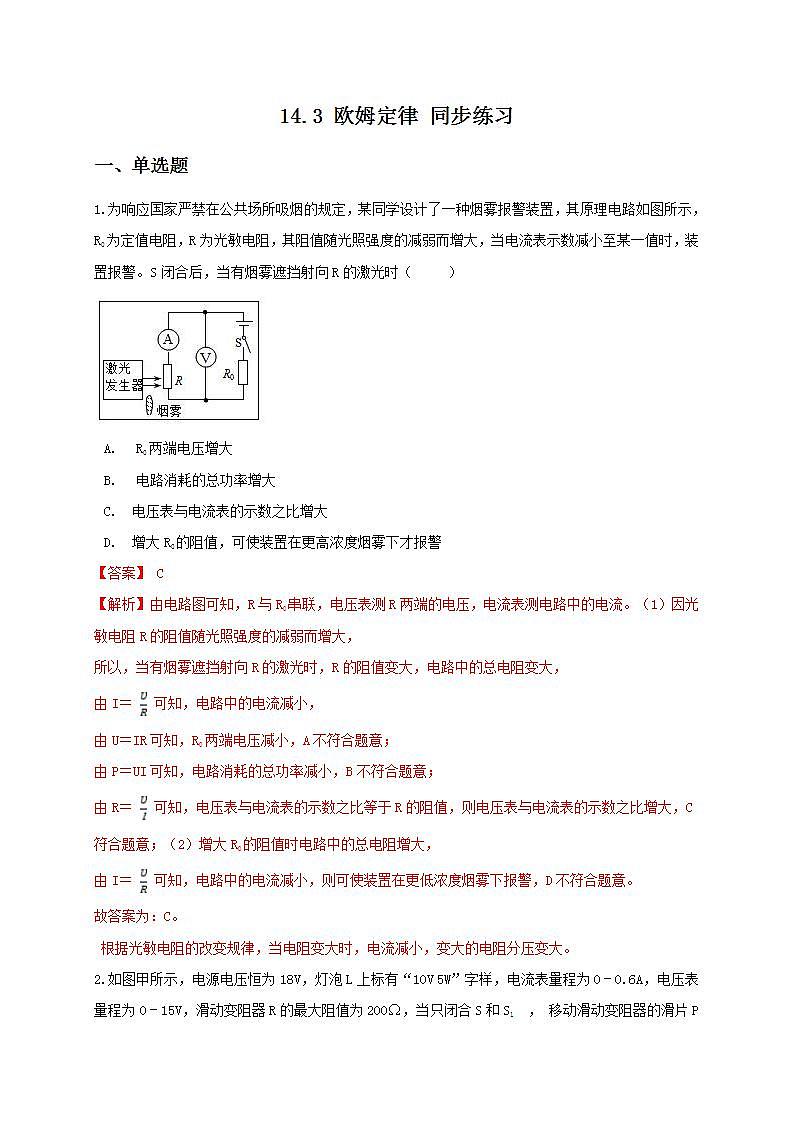

14.3 欧姆定律 同步练习一、单选题1.为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（   ）   R0两端电压增大          电路消耗的总功率增大
C. 电压表与电流表的示数之比增大        D. 增大R0的阻值，可使装置在更高浓度烟雾下才报警2.如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S1  ， 移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，只闭合S和S1  ， 在保证电路安全的情况下，滑动变阻器R的取值范围是（   ）  A. 0Ω﹣200Ω   B. 10Ω﹣200Ω   C. 10Ω﹣100Ω   D. 100Ω﹣200Ω3.某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（　　）  a是定值电阻的图象，b是灯泡的图象                   b是灯泡的图象，c是定值电阻的图象
C. a是灯泡的图象，c是定值电阻的图象                 D. b是定值电阻的图象，c是灯泡的图象4.从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，其中R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度变化曲线如图乙所示，电源电压恒定不变．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（   ）   电压表示数不变                        B. 电压表示数越大      C. 通过传感器的电流越小                    D. 传感器两端的电压越大5.如图所示，电源电压保持不变，当开关S闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（    ）
 A. 电压表的示数变小                      B. 电流表A2的示数变小
C. 电流表A1的示数变小                    D. 以上的说法都不正确6.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源两端电压恒为18V的电路中，电路的连接如图所示，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A．要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）．下列说法正确的是（   ）  A. 在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大
B. 滑动变阻器接入电路的电阻允许调节的范围是18Ω～60Ω
C. 小灯泡的电功率最小值为0.75W
D. 电路总功率的最大值为10.8W7.如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是   (     )
 A. 3Ω 15V     B. 6Ω 15V       C. 3Ω 12V      D. 6Ω 12V8.在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端a处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的最大电阻大于灯泡L的电阻，以下判断正确的是(    )
 A. 若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B. 若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C. 若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D. 若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数二、填空题9.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器的阻值________，压力表示数________（选填“变大”、“变小”或“不变”）10.图示为通过A和B两个电路元件中的电流与两端电压的关系的图象，由此可知元件________是定值电阻，它的电阻为________Ω．11.甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线，是为了减少因电流的________效应而损失的电能．已知每条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在________（选填“AB”或“CD”）两点之间；若电压表和电流表的示数分别为4V和0.5A，则短路位置离甲地________ km．  12.如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示。根据图线的信息可知：________ (选填“甲”或“乙”)是电压表V2示数变化的图线，电源电压为________ V，电阻R1的阻值为________ Ω；当电流表的示数为0．2A时，滑动变阻器接入电路中的阻值为________ Ω。
 13.小吴同学自制了一个简易的“电热驱蚊器”，它是利用了电流的________效应工作的，发热元件是一个阻值为1.0×104Ω的电阻．当发热元件两端的电压为220V时，流过该元件的电流为________ mA；通电100s产生的热量为________ J． 14.如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是 ________Ω；滑动变阻器的滑片P在中点时，电流表的示数为 ________A 15.如图所示，在“探究电流与电阻关系”的实验中，电源电压为 15V 且保持不变，滑动变阻器上标有“20Ω 3A”字样，实验中所用的四个定值电阻的阻值分别为 5Ω、10Ω、15Ω、20Ω．小明在 a 、b 间接入 5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为 1.0A．断开开关，保持滑片的位置不变，用 10Ω的电阻替换 5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向________端移动，直至电压表示数为________V．  三、计算题16.当多个电阻并联时，其等效电阻称为并联电路的总电阻。  请推证：将两个电阻Rl、R2并联起来，其总电阻R总与R1、R2的关系为： 。    17.如图所示电路中，电源电压6V，R1=30Ω，当S闭合时，电流表的读数是0.6A。求：  （1）通过R2的电流。    （2）R2阻值。    （3）通电1min电路消耗的总电能。        18.如图所示电路，开关S闭合，当电源两端的电压为6V时，电流表的示数为0.6A；当电源两端的电压为5V时，电压表的示数为2.0V。 求：（1）当电源两端电压为6V时，电路总电阻是多少？    （2）电阻R1和R2的值。
