初中物理人教版九年级全册第十九章 生活用电综合与测试单元测试同步测试题

这是一份初中物理人教版九年级全册第十九章 生活用电综合与测试单元测试同步测试题，共16页。试卷主要包含了 选择题， 填空题， 解答题， 实验探究题等内容，欢迎下载使用。

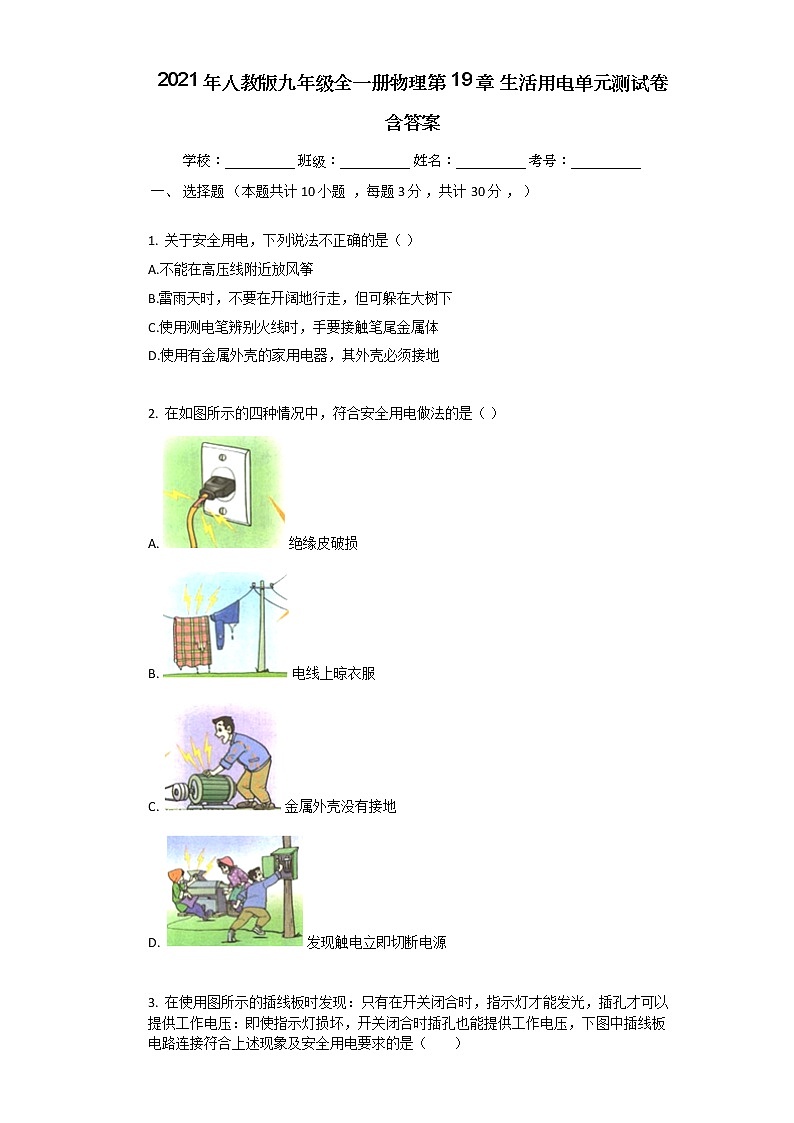

一、 选择题 （本题共计 10 小题 ，每题 3 分 ，共计30分 ， ）

1. 关于安全用电，下列说法不正确的是（ ）
A.不能在高压线附近放风筝
B.雷雨天时，不要在开阔地行走，但可躲在大树下
C.使用测电笔辨别火线时，手要接触笔尾金属体
D.使用有金属外壳的家用电器，其外壳必须接地

2. 在如图所示的四种情况中，符合安全用电做法的是（ ）
A. 绝缘皮破损
B. 电线上晾衣服
C. 金属外壳没有接地
D. 发现触电立即切断电源

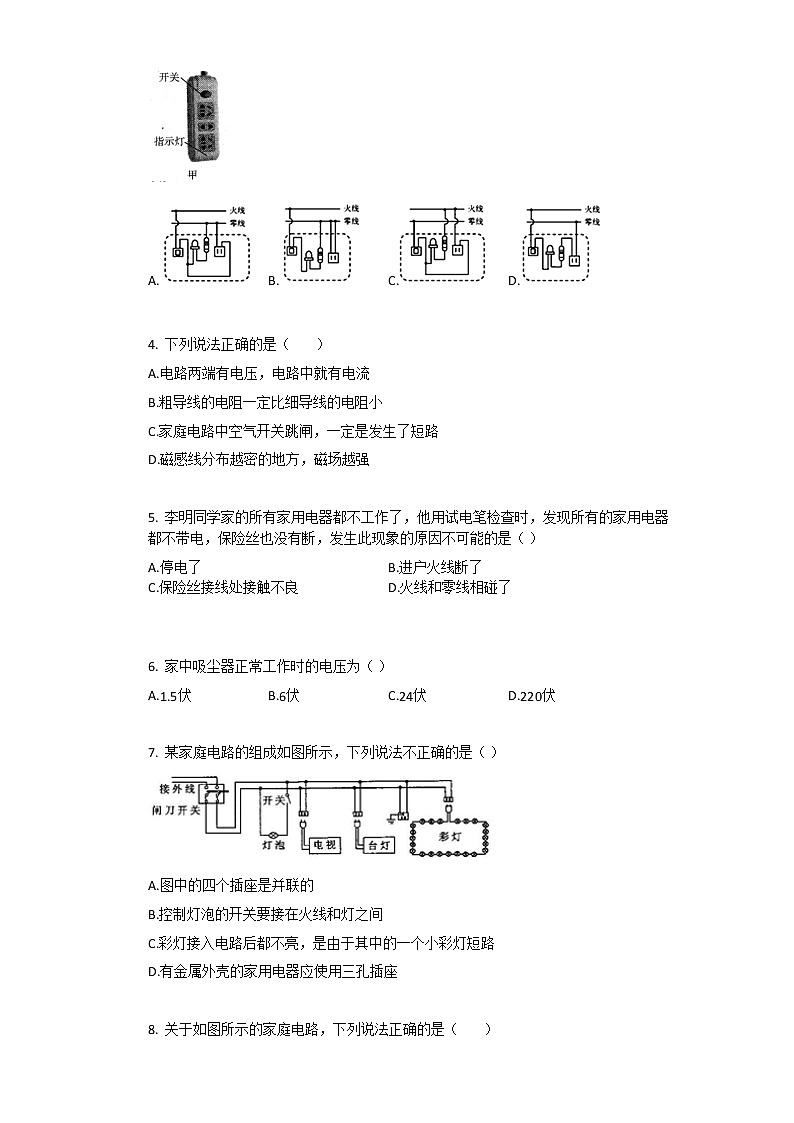

3. 在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压，下图中插线板电路连接符合上述现象及安全用电要求的是（ ）

A.B.C.D.

4. 下列说法正确的是（ ）
A.电路两端有电压，电路中就有电流
B.粗导线的电阻一定比细导线的电阻小
C.家庭电路中空气开关跳闸，一定是发生了短路
D.磁感线分布越密的地方，磁场越强

5. 李明同学家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没有断，发生此现象的原因不可能的是（ ）
A.停电了B.进户火线断了
C.保险丝接线处接触不良D.火线和零线相碰了

6. 家中吸尘器正常工作时的电压为（ ）
A.1.5伏B.6伏C.24伏D.220伏

7. 某家庭电路的组成如图所示，下列说法不正确的是（ ）

A.图中的四个插座是并联的
B.控制灯泡的开关要接在火线和灯之间
C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D.有金属外壳的家用电器应使用三孔插座

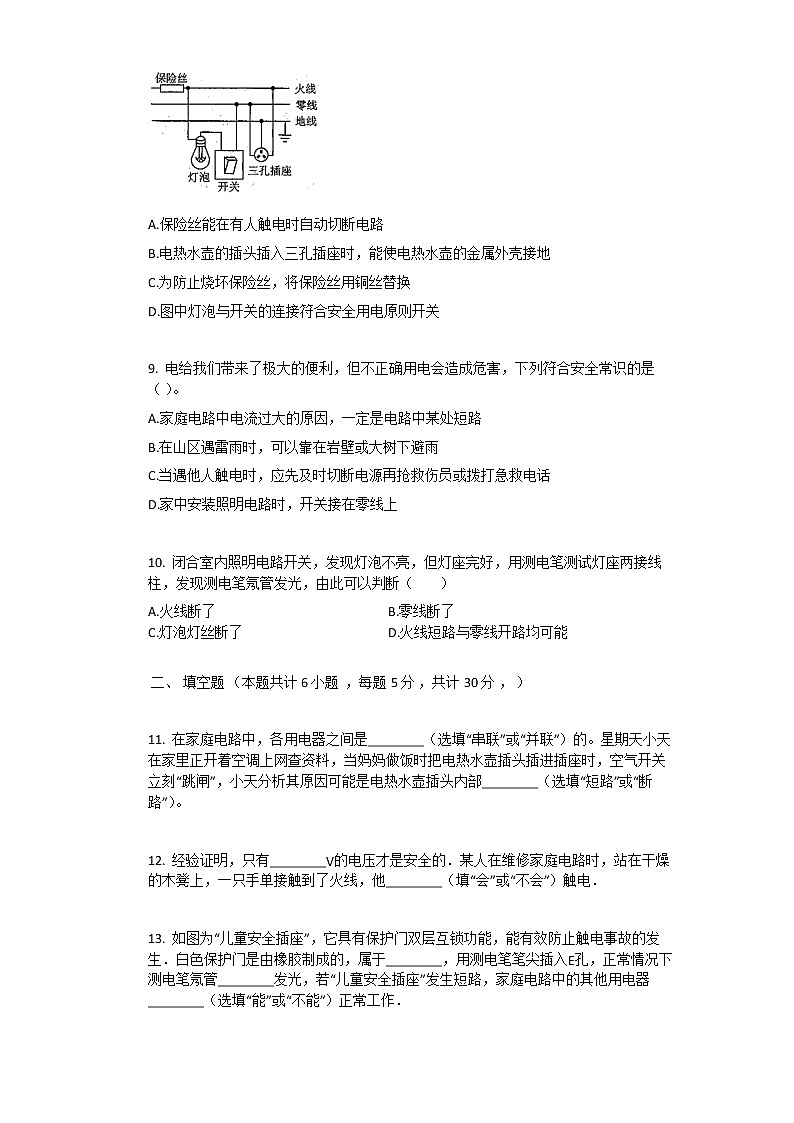

8. 关于如图所示的家庭电路，下列说法正确的是（ ）

A.保险丝能在有人触电时自动切断电路
B.电热水壶的插头插入三孔插座时，能使电热水壶的金属外壳接地
C.为防止烧坏保险丝，将保险丝用铜丝替换
D.图中灯泡与开关的连接符合安全用电原则开关

9. 电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（ ）。
A.家庭电路中电流过大的原因，一定是电路中某处短路
B.在山区遇雷雨时，可以靠在岩壁或大树下避雨
C.当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
D.家中安装照明电路时，开关接在零线上

10. 闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断（ ）
A.火线断了B.零线断了
C.灯泡灯丝断了D.火线短路与零线开路均可能
二、 填空题 （本题共计 6 小题 ，每题 5 分 ，共计30分 ， ）

11. 在家庭电路中，各用电器之间是________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部________（选填“短路”或“断路”）。

12. 经验证明，只有________V的电压才是安全的．某人在维修家庭电路时，站在干燥的木凳上，一只手单接触到了火线，他________（填“会”或“不会”）触电．

13. 如图为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生．白色保护门是由橡胶制成的，属于________，用测电笔笔尖插入E孔，正常情况下测电笔氖管________发光，若“儿童安全插座”发生短路，家庭电路中的其他用电器________（选填“能”或“不能”）正常工作．


14. 如图所示，这是人们常用的插线板，各插孔之间是________联连接的；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与________线相连，以防止触电事故的发生．


15. 现代家庭生活离不开电，输电进户后，首先应接________（填电路元件名称）．家庭电路中，用电安全不容忽视，除了用电器总功率________或电路中发生短路时会引发安全事故外，线路连接处因为接触不良，也容易造成该处的电阻________（选填“变大”或“变小”），局部过热从而引发火灾．

16. 在家庭电路中，安全用电很重要。

（1）如图甲所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是________。

（2）使用测电笔可识别简单的电路故障。图乙所示电路中，当开关闭合，电灯不发光，用测电笔测试a、b、c、d四点，结果只有b点不发光，由此可以判断故障是________。
三、 解答题 （本题共计 2 小题 ，每题 10 分 ，共计20分 ， ）

17. 小宁在家里观察了豆浆机的构造、铭牌（如图甲）和制作豆浆的过程．发现其中用到了许多物理知识．

（1）如图乙所示，豆浆机电源线的插头有三个脚，其中稍长些的脚连接了豆浆机的金属外壳部分、电源线接入电路后可以把豆浆机的金属外壳与________相连接；

（2）小宁同学在打豆浆的间隙中，排查他家火灾隐患时发现，如果在同一个排插上同时接入多个大功率用电器并同时使用（如图所示），插排的导线会明显发热，易引起火灾，请你用所学的电学知识做出合理解释．

18. 根据安全用电原则，将图中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。

四、 实验探究题 （本题共计 3 小题 ，每题 5 分 ，共计15分 ， ）

19. 请你应用所学的物理知识解答下列问题．

（1）如图甲所示，这是一种新型数显测电笔，某次测量时，显示屏上显示出“AC 200V”字样，表示的是测量的电路通过的是________电，且电路中的电压为________．

（2）如图乙所示，这是现在家庭电路中常用的________，安装进户线路时，它应安装在电能表的________（选填“前”或“后”）面．

（3）用如图丙所示的实验装置探究“导体产生的热量与什么因素有关”（图中两边是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的）．
①电流产生的热量不易直接测量，因此，在这个实验中是通过观察“U”形管中液面的________来显示甲、乙容器内空气温度的变化．
②通电一段时间后，现象如图丙中所示，通过对比观察，你认为________（选填“左”或“右”）边容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，________越大，电流产生的热量越多．

20. 小明做“测小灯泡电功率”实验时，所用器材有：电压为6V的电源，额定电压为2.5V的小灯泡，以及分别标有“100Ω 1A”、“30Ω 1A”的两个滑动变阻器、电压表、电流表、开关和导线．

（1）如图甲所示是没有连接完整的实物电路，请你用笔画线代替导线，将实物电路连接完整．

（2）连好电路，闭合开关后，发现电流表没有示数，灯泡不亮，电压表指针被打弯，且无论如何移动滑动变阻器滑片P，小灯泡都不变亮，电压表指针不移动，则原因可能是________；为了避免这种情况，我们在连接好电路正式实验前应该________．

（3）调整好电路后，通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U−I图象，根据图象提供的信息，可计算出小灯泡的额定功率是________，由图发现其不是直线，原因可能是________．

（4）小明应该是选择了标有________的滑动变阻器进行的实验，不选用另一个的原因是________．

21. 亲爱的同学，请用所学的物理知识解答下列问题．

（1）如图甲所示，这是家庭中常用的电能表，它是用来测量________的仪器，图中，电能表的示数为________kW⋅h；

（2）为了比较水和煤油的吸热能力，请帮小明完成如下实验步骤：
A．在两个同样的烧杯中，分别装入等________的水和煤油；
B．用两支温度计分别测出水和煤油的初温；
C．在烧杯中，分别放入功率相同的电热器，加热时间相同使水和煤油________；
D．用温度计分别测出水和煤油的末温．

（3）小雪小组通过实验探究“电阻大小的影响因素”，电路图如图乙所示，其中电源电压U恒定，忽略灯丝电阻变化．
①实验中，小组同学通过观察________来比较电阻的大小；
②把图丙所示的四根电阻丝分别接入导电性检测器的M、N之间（图丙中φ表示直径），为了探究导体的电阻与导体长度的关系，应选择________两根电阻丝，为了探究导体电阻与导体材料的关系，应选择________两根电阻丝．（均填序号）
参考答案与试题解析
2021年人教版九年级全一册物理第19章 生活用电单元测试卷含答案
一、 选择题 （本题共计 10 小题 ，每题 3 分 ，共计30分 ）
1.
【答案】
B
【考点】
试电笔的使用
安全用电原则
【解析】
此题暂无解析
【解答】
此题暂无解答
2.
【答案】
D
【考点】
安全用电原则
【解析】
(1)触电是人体直接或间接火线，并与零线或者大地构成通路造成的；
(2)湿物体是导体，接触带电体容易发生触电；
(3)带有金属外壳的电器使用时必须接地，以免接触金属外壳带电；
(4)当有人触电时，应先切断电源或用绝缘体把电线挑开．
【解答】
解：A．插头的绝缘皮如果破损，人接触会容易触电，不符合安全用电的原则；
B．在电线上晾衣服，是很危险的，不符合安全用电的原则；
C．电动机的金属外壳一定要接地，防止漏电发生触电事故，不符合安全用电原则；
D．发现有人触电，要先切断电源，或用干木棍等绝缘体拨开电线，使触电者尽快脱离电源，然后根据具体情况，进行相应的救治，符合安全用电的原则．
故选D．
3.
【答案】
A
【考点】
插座的构造与工作方式
家庭电路的连接
【解析】
干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】
解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确．
故选A．
4.
【答案】
D
【考点】
影响电阻大小的因素
电流的形成
磁场
家庭电路的故障分析
【解析】
①形成持续电流的条件是电路中有电压，且电路为通路；
②电阻是导体自身的一种特性，它由导体的材料、长度、横截面积决定，与加在导体两端的电压和通过导体的电流大小无关；
③家庭电路中电流过大的原因是短路或用电器的总功率过大；
④磁感线是为了描述磁场而引入的线，不是实际存在的．磁感线的方向代表磁场的方向，磁感线的疏密程度代表了磁场的强弱．
【解答】
解：A．电路两端有电压，电路中不一定有电流，电路必须是通路才可以．故A错误；
B．导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，故B错误；
C．家庭电路中的空气开关“跳闸”，可能是发生了短路或者用电器的总功率过大，故C错误;
D．磁感线分布越密的地方，其磁场越强，故D正确．
故选D．
5.
【答案】
D
【考点】
家庭电路的故障分析
【解析】
此题暂无解析
【解答】
此题暂无解答
6.
【答案】
D
【考点】
家庭电路工作电压、零线火线的辨别方法
【解析】
我国家用电器的额定电压是220V，据此分析回答。
【解答】
据生活常识可知，我国家用电器的额定电压是220V，所以家中吸尘器正常工作时的电压为220V。
7.
【答案】
C
【考点】
家庭电路的组成
家庭电路的连接
【解析】
根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑．
【解答】
解：A、家庭电路中的用电器和插座之间应该是并联的；故此选项是正确的．
B、控制灯泡的开关应该接在火线上；故此选项是正确的．
C、小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯是照样发光的；故此选项是不正确的．
D、有金属外壳的家用电器必须使用三孔插座；故此选项是正确的．
故选C．
8.
【答案】
B
【考点】
家庭电路的连接
安全用电原则
【解析】
（1）火线和零线间的电压为220V，零线与地之间的电压为0V；
（2）家庭电路中，金属外壳的用电器都采用三脚插头，当金属外壳的用电器插入三孔插座时，金属外壳接地，防止金属外壳的用电器漏电发生触电事故；
（3）保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
（4）家庭电路中，开关应接在火线与用电器之间。．
【解答】
解：A．保险丝是电流大时熔断起到保险作用，人触电时，电流很小，不会切断电源，故A错误；
B．电热水壶的插头插入三孔插座时，能使热水壶的金属外壳接地，以防止触电，故B正确；
C．保险丝需要低熔点，电阻比较大，一旦电路中电流过大，温度升高就断开，保护电路，而铜的熔点较高，温度升高时不能断开，故不能用铜丝代替，故C错误；
D．安全用电原则中需要将开关接在火线上，故D错误．
故选B．
9.
【答案】
C
【考点】
家庭电路电流过大的原因
安全用电原则
【解析】
①家庭电路中电流过大的原因有二：用电器总功率过大，发生短路；
②发生雷雨时，要注意避雷，预防雷击；
③发现有人触电时，要首先切断电源，然后施救；
④在家庭电路中，开关要与灯泡串联并且控制火线。
【解答】
A、家庭电路中电流过大的原因有二：用电器总功率过大。此选项错误；
B、在山区遇雷雨时，以防遭到雷击；
C、在遇到他人触电时，或用竹竿等物体挑开电线。此选项正确；
D、为保证用电安全，开关接在火线上。
10.
【答案】
B
【考点】
家庭电路的故障分析
【解析】
此题暂无解析
【解答】
此题暂无解答
二、 填空题 （本题共计 6 小题 ，每题 5 分 ，共计30分 ）
11.
【答案】
并联,短路
【考点】
家庭电路电流过大的原因
【解析】
（1）各家用电器之间是并联时，各家用电器都正常工作，并且互不影响；开关和用电器之间是串联的；
（2）空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
【解答】
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，说明刚插入插头时，电路中的电流特别大，发生了短路现象，所以故障是电热水壶插头内部短路。
故答案为：并联；短路。
12.
【答案】
不高于36,不会
【考点】
触电危害与触电类型
【解析】
解答本题应掌握：人体的安全电压及用电时如何防止触电．
【解答】
解：经验证明，当电压不超过36V时，人体是安全的，故人体的安全电压为不高于36V；
电对人体的伤害主要是通过电流来形成的，当人站在干燥的木凳上一只手单接触到了火线时，由于木凳绝缘，故不会形成电流，此种情况下人不会触电．
故答案为：不高于36；不会．
13.
【答案】
绝缘体,会,不能
【考点】
插座的构造与工作方式
家庭电路的连接
导体和绝缘体
【解析】
根据保护门的性质分析；
测电笔的作用，是来辨别火线和零线的，若测电笔与火线相连，则氖管发光；
在家庭电路中，一个用电器短路，则整个电路短路。
【解答】
解：白色保护门是由橡胶制成的，属于绝缘体；
左零，右火，上接地，E孔接火线，所以用测电笔笔尖插入E孔，正常情况下测电笔氖管会发光；
若“儿童安全插座”发生短路，则电源短路，家庭电路中的其他用电器不能正常工作．
14.
【答案】
并,地
【考点】
插座的构造与工作方式
安全用电原则
【解析】
家用电器是并联的；用电器的金属外壳就会与地线相连，以防止触电事故的发生．
【解答】
解：家用电器是并联的，家用电器插入插线板，故各插孔之间是并联连接的；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与地线相连，以防止触电事故的发生．
15.
【答案】
电能表,过大,变大
【考点】
家庭电路的连接
家庭电路电流过大的原因
安全用电原则
【解析】
家庭电路中，输电线进户后，首先进入到电能表，再是总开关和保险装置；
家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大；
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比；导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析．
【解答】
解：因为电能表是用来测量用户消耗电能多少的仪器，因此它要装在最前面，其次才是总开关和保险装置；
引起家庭电路中电流过大的原因是：一是短路，二是过载，即用电器总功率过大，这些可能引发安全事故；
在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由Q=I2Rt可知，连接处产生的热量较多，往往比别处更容易发热，甚至引起火灾．
16.
【答案】
采用两脚插头
cb间出现断路
【考点】
安全用电原则
家庭电路的故障分析
【解析】
（1）插排上三孔插座要用三脚插头，两孔插座要用两脚插头。
（2）用测电笔笔尖检查故障时，氖管发光时，测电笔接触了火线，根据这个结论进行判断。
【解答】
如图，插排上是三孔插座，对应用三脚插头，图上采用两脚插头不符合安全用电原则。
当开关闭合，电灯不发光，用测电笔测试a、b、c、d四点，a、c、d三点氖管发光，说明测电笔接触火线，只有b点不发光说明测电笔没有接触火线，可以判断cb间出现断路。
三、 解答题 （本题共计 2 小题 ，每题 10 分 ，共计20分 ）
17.
【答案】
（1）大地
（2）详细见解答．
【考点】
安全用电原则
焦耳定律在实际中的应用
【解析】
（1）考查家庭用电中安全用电的常识．
此题考查的是插座的构造和工作方式以及对并联电路中电流规律的理解和应用．
【解答】
解：（1）豆浆机电源线的插头有三个脚，其中稍长些的脚是把豆浆机的金属外壳与大地相连；
（2）在同一个插排上同时使用多个大功率用电器时，插排上的总功率增大，电压不变，根据P=UI，所以电流会增大，根据焦耳定律，插排上的导线就会产生更多的热量，从而引发火灾．
18.
【答案】
【考点】
家庭电路的连接
【解析】
此题暂无解析
【解答】
此题暂无解答
四、 实验探究题 （本题共计 3 小题 ，每题 5 分 ，共计15分 ）
19.
【答案】
（1）交流,200V
（2）空气开关,后
（3）①高度差,②右,电阻
【考点】
电压的测量
家庭电路的连接
焦耳定律
【解析】
（1）知道新型数显测电笔的作用和使用．
根据家庭电路的组成、家庭电路的连接即可解答．
（3）电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映；
电阻产生的热量越多，气体膨胀程度越大，液柱上升的高度越大．
【解答】
解：（1）如图甲所示，这是一种新型数显测电笔，某次测量时，显示屏上显示出“AC 200V”字样，表示的是测量的电路通过的是交流电，且电路中的电压为200V．
（2）如图乙所示，这是现在家庭电路中常用的空气开关，安装进户线路时，它应安装在电能表的后面．
（3）实验中是通过观察“U”形管中液面的高度差来显示左、右容器内空气温度的变化．
通过对比观察可知，右液柱的液面较高，则右容器中的电阻产生的热量多；由此可知：在电流相同、通电时间相同的情况下，电阻越大，电流产生的热量越多．
20.
【答案】
（1）如解答图所示．
（2）小灯泡断路,试触
（3）0.5W,小灯泡电阻随温度升高而增大
（4）30Ω 1A,阻值范围太大，调节滑片时易使小泡两端电压过大而烧毁
【考点】
电路故障的判断
功率的计算
安全用电原则
探究用电器的电功率实验
实物的电路连接
【解析】
（1）电流表选用小量程与灯串联，变阻器按一下一上接入电路中与灯串联，灯的额定电压为2.5V，故电压表选用小量程与灯并联，
（2）该题目在考察学生对电路故障的分析，学会根据电路表、电压表的示数显示，判断电流、电压的情况．
（3）题目中告知了小灯泡的额定电压，再根据其伏-安特性图即可找到额定电流，以此可以求出小灯泡的电阻、功率等，因此在做题时，一定要注意题目中告知的额定电流、额定电压．
（4）求得小灯泡电阻为12.5Ω后，因为小灯泡与变阻器串联，所以要选用跟其阻值差不多的变阻器；如果变阻器阻值过小，则电路中电阻的变动不明显，电流变化也不大；如果选用阻值过大的变阻器，那么，滑动变阻器的滑片稍微一划，可能电路中的电流变化的就很明显，很容易是电路电流过大而损坏了小灯泡．
【解答】
解：（1）如图所示：
（2）小明按照电路图连接电路后，闭合开关，发现无论如何调节滑动变阻器，电流表示数为0，说明电路为断路；电压表示数很大，说明灯泡断路，电压表实际上是在测电源电压．因此，为了电路的安全，我们在连接好电路正式实验前应该试触．
（3）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，图中电流流大小为0.2A，则小灯泡的额定功率是：P=UI=2.5V×0.2A=0.5W；
小灯泡的伏安特性曲线不是直线，是因为小灯泡的电阻会随着温度的升高而增大．
（4）题目已告知，灯泡的额定电压，再根据图乙的图像，找到对应的电流，即可求得小灯泡的电阻为12.5Ω,因此，选用“30Ω 1A”的电阻；如果阻值范围太大，调节滑片时易使小泡两端电压过大而烧毁．
21.
【答案】
（1）电能,5546.7
（2）质量,吸收的热量相同
（3）①电流表示数的大小,②B、C,A、B
【考点】
电能表参数的理解与电功的测量
实验：比较不同物质吸热的情况
影响电阻大小的因素
【解析】
（1）电能表是用来测量电能的仪器，电能表读数时，最后一位是十分位；
（2）比较水和煤油的吸热能力时，应在烧杯中放入质量相等的水和煤油，水和煤油吸收热量的多少通过加热时间的长短反映；
（3）电阻表示导体对电流的阻碍作用，实验中，通过观察电流表示数的大小来比较电阻的大小，在实验过程中，运用控制变量法，为了探究导体的电阻与导体长度的关系，应控制导体的材料和横截面积相同，为了探究导体电阻与导体材料的关系，应控制长度和横截面积相同．
【解答】
解：（1）如图甲所示，这是家庭中常用的电能表，它是用来测量电能的仪器，该电能表的示数为5546.7kW⋅h．
（2）比较水和煤油的吸热能力时，应在烧杯中放入质量相等的水和煤油，故在两个同样的烧杯中，分别装入等质量的水和煤油，水和煤油吸收热量的多少通过加热时间的长短反映，加热时间相同使水和煤油吸收热量相同．
（3）①电阻表示导体对电流的阻碍作用，实验中，小组同学通过观察电流表示数的大小来比较电阻的大小；②在实验过程中，运用控制变量法，为了探究导体的电阻与导体长度的关系，应控制导体的材料和横截面积相同，应选择B、C两根电阻丝，为了探究导体电阻与导体材料的关系，应控制长度和横截面积相同，选择A、B两根电阻丝．
