北师大版九年级上册2 视图课堂检测

这是一份北师大版九年级上册2 视图课堂检测，共9页。试卷主要包含了选择题，解答题等内容，欢迎下载使用。

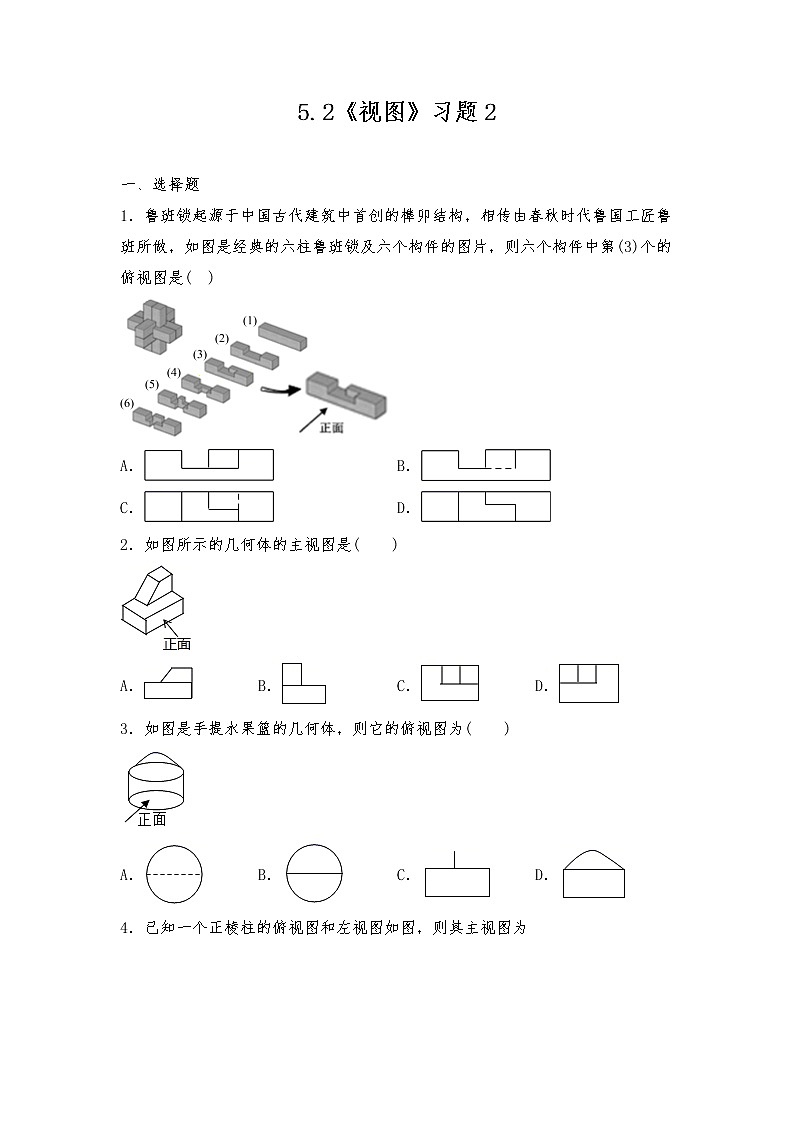

5.2《视图》习题2 一、选择题1．鲁班锁起源于中国古代建筑中首创的榫卯结构，相传由春秋时代鲁国工匠鲁班所做，如图是经典的六柱鲁班锁及六个构件的图片，则六个构件中第(3)个的俯视图是(  )A． B．C． D．2．如图所示的几何体的主视图是(　　)A． B． C． D．3．如图是手提水果篮的几何体，则它的俯视图为(    )A． B． C． D．4．已知一个正棱柱的俯视图和左视图如图，则其主视图为A． B． C． D．5．如图所示的几何体的俯视图是(  )A． B． C． D．6.如图，由8个大小相同的小正方体组成的几何体中，在标号的小正方体上方添加一个小正方体，使其左视图发生变化的有(    )A．②③④ B．②③ C．①②③ D．①②④7.如图是一个由5个相同的正方体组成的几何体，它的左视图是(　　)A． B．C． D．8.下列几何体是由4个相同的小正方体搭成的，其中与其他三个几何体的左视图与俯视图不相同的是(    )A． B． C． D．9.如图所示的是由个同样大小的小正方体摆成的几何体，则该几何体的左视图是( )A． B．C． D．10.如图，由5个相同正方体组合而成的几何体，它的主视图是　　A． B．C． D．11.下列几何体中，左视图和其他三个不同的是(　　)A．  B．  C．  D． 12.如图是由6个大小相同的小正方体搭成的几何体，该几何体的左视图是(    )A． B． C． D．13.“爱我中华”，如图所示，用KT板制作的“中”字的俯视图是(     )A． B． C． D．14.某六角螺帽毛坯如图所示，它的俯视图是(    )A． B．C． D．15.如图所示的几何体的左视图是(  )A． B． C． D．16.如果将一根圆柱形管道按如图方式摆放，那么其左视图是(　　)A． B．C． D．17.一个空心正方体如图所示，它的俯视图是(    )．A． B． C． D． 18.如图所示几何体的俯视图是(    )．A． B． C． D．19.如图所示的几何体，它的主视图是(　　)A． B． C． D．20.中国在夏代就出现了相当于砝码的“权”，此后的多年间，不同朝代有不同形状和材质的“权”作为衡量的量具.下面是一个“”形增砣砝码，其俯视图如下图所示，则其主视图为(     )A． B． C． D．21.如图是一段空心的钢管，则它的主视图是(     )A． B． C． D．22.如图这个几何体的左视图正确的是(　　)A． B． C． D． 二、解答题1.如图，三棱柱的上下底面均为周长为12cm的等边三角形，现要从中截取一个上下底面均为等边三角形且底面周长为3cm的小三棱柱．(1)请写出截面的形状______；(2)若小三棱柱的高为6cm，则截去小三棱柱后，剩下的几何体的棱长总和是多少？      2.如图，正方形ABCD边长为2，以直线AB为轴，将正方形旋转一周，则所得圆柱的主视图(正视图)的周长是多少？     3.(1)如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；(2)根据两种视图中尺寸(单位：cm)，计算这个组合几何体的表面积．(π取3.14)             答案一、选择题1．D．2．A．3．B．4．D．5．D．6.D.7.B．8.B．9.A．10.B．11.D.12.A．13.C.14.A．15.B．16.C．17.A18.C．19.D．20.A.21.B.22.C．二、解答题1.解：(1)由题意可知，截面是长方形，故填：长方形；(2)，，(cm)．2.由题意得，所得圆柱的主视图是长为4，宽为2的矩形，周长=2×(2+4)=12．3.解：(1)如图所示：；故答案为：主，俯；(2)组合几何体的表面积=2×(8×5+8×2+5×2)+4×π×6=2×66+24×3.14=207.36(cm2)．
