教科版九年级上册3 电磁铁教学课件ppt

这是一份教科版九年级上册3 电磁铁教学课件ppt，文件包含73电磁铁pptx、探究影响电磁铁磁性强弱与什么因素有关_腾讯视频mp4等2份课件配套教学资源，其中PPT共13页， 欢迎下载使用。

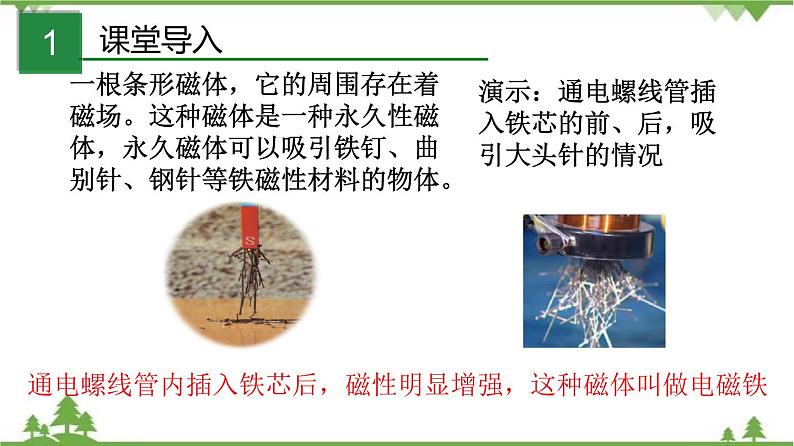

一根条形磁体，它的周围存在着磁场。这种磁体是一种永久性磁体，永久磁体可以吸引铁钉、曲别针、钢针等铁磁性材料的物体。
演示：通电螺线管插入铁芯的前、后，吸引大头针的情况
通电螺线管内插入铁芯后，磁性明显增强，这种磁体叫做电磁铁

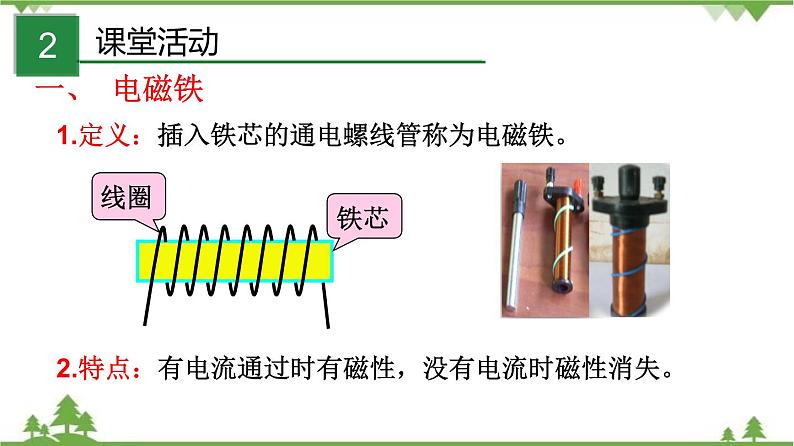

1.定义：插入铁芯的通电螺线管称为电磁铁。
2.特点：有电流通过时有磁性，没有电流时磁性消失。

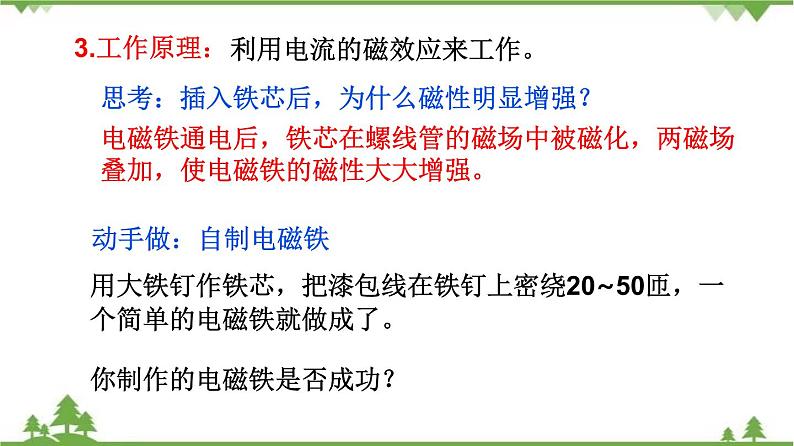

利用电流的磁效应来工作。
思考：插入铁芯后，为什么磁性明显增强？
电磁铁通电后，铁芯在螺线管的磁场中被磁化，两磁场叠加，使电磁铁的磁性大大增强。
用大铁钉作铁芯，把漆包线在铁钉上密绕20~50匝，一个简单的电磁铁就做成了。
你制作的电磁铁是否成功？
把电磁铁的钉尖直接放在大头针里（不通电），然后再把通了电的电磁铁直接放在大头针里，观察有什么现象发生？
结论：电磁铁不通电时无磁性，通电后有磁性。
思考：通过控制通断电可以控制电磁铁磁性的，能否控制磁性强弱呢？

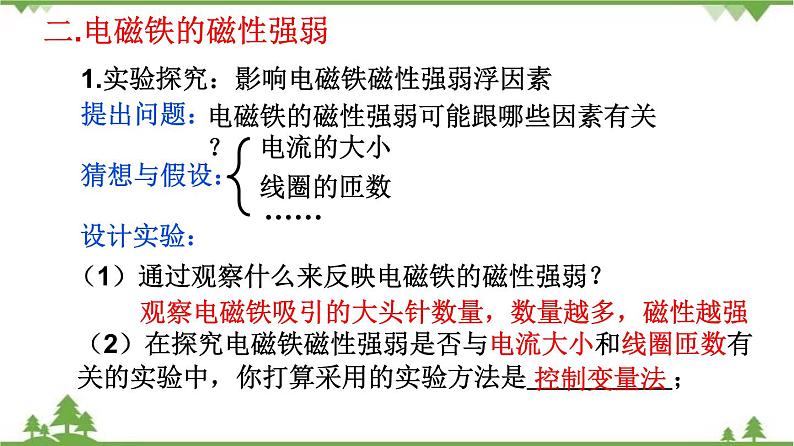

1.实验探究：影响电磁铁磁性强弱浮因素
电磁铁的磁性强弱可能跟哪些因素有关？
（1）通过观察什么来反映电磁铁的磁性强弱？
观察电磁铁吸引的大头针数量，数量越多，磁性越强
（2）在探究电磁铁磁性强弱是否与电流大小和线圈匝数有关的实验中，你打算采用的实验方法是 ；
影响电磁铁磁性强弱的因素有：
（1）电流的大小：匝数一定时，电流越大，电磁铁的磁性越强；
（2）线圈的匝数：电流一定时，线圈匝数越多，电磁铁的磁性越强；
（3）有无铁芯：插入铁芯，电磁铁的磁性增强。
（1）电磁铁磁性的有无可以利用电流通断来控制；（2）磁性强弱可以用电流强弱、线圈匝数多少来调节；（3）磁极的极性可以通过变换电流的方向来改变。
电磁起重机 电铃 巨型发电机组 电磁继电器
有无—通断电控制、强弱——电流大小和匝数调节、极性——电流方向变换
电磁起重机、电铃、巨型发电机组、电磁继电器
考点：影响电磁铁强弱的因素
（2020·荆门）如图所示的电路中，当开关S拨到a后，电磁铁左端为______极，小磁针静止时，B端是______极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性______（选填 “增强”、“不变”或“减弱”）。
（2020·朝阳如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围____（选填“有”或“无”）磁感线，小磁针静止时左端为_____(选填“S”“或“N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将____（选填 “变大”“变小”或“不变"）。
