这是一份山东省淄博市2021年中考物理一模试卷（解析版及原卷版），文件包含山东省淄博市2021年中考物理一模试卷原卷版doc、山东省淄博市2021年中考物理一模试卷解析版doc等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

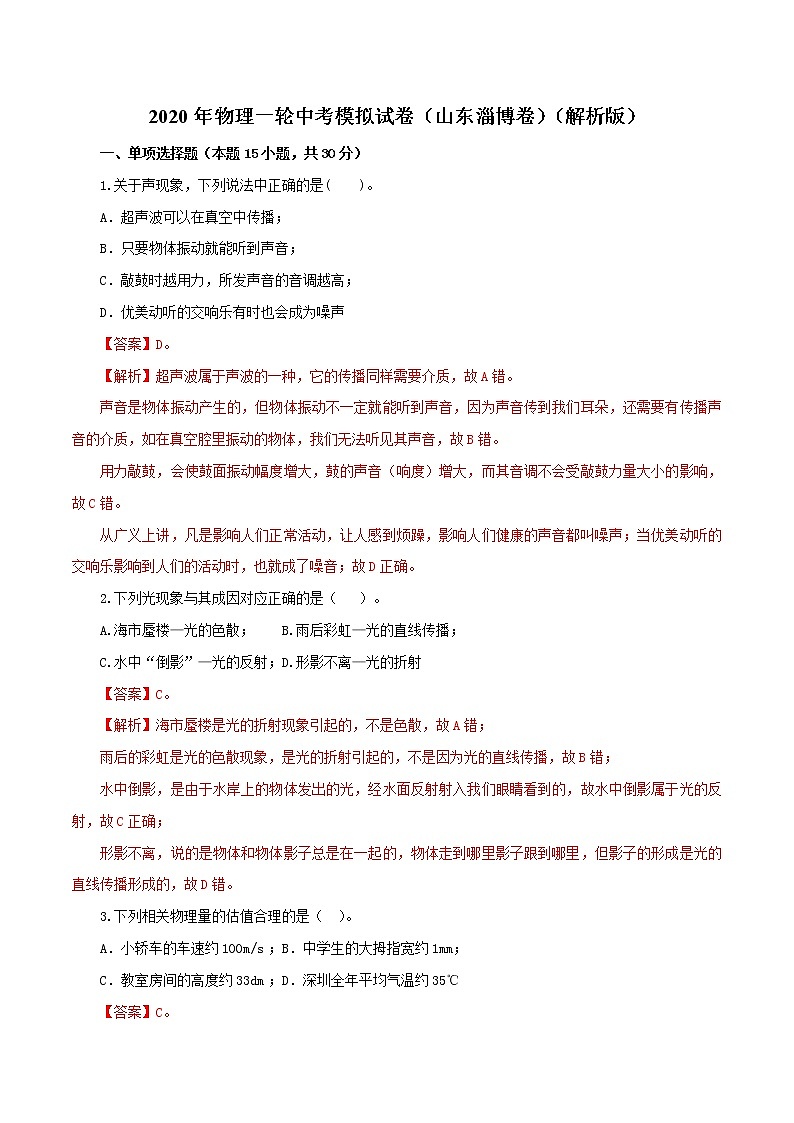

1.关于声现象，下列说法中正确的是( )。
A．超声波可以在真空中传播；
B．只要物体振动就能听到声音；
C．敲鼓时越用力，所发声音的音调越高；
D．优美动听的交响乐有时也会成为噪声
【答案】D。
【解析】超声波属于声波的一种，它的传播同样需要介质，故A错。
声音是物体振动产生的，但物体振动不一定就能听到声音，因为声音传到我们耳朵，还需要有传播声音的介质，如在真空腔里振动的物体，我们无法听见其声音，故B错。
用力敲鼓，会使鼓面振动幅度增大，鼓的声音（响度）增大，而其音调不会受敲鼓力量大小的影响，故C错。
从广义上讲，凡是影响人们正常活动，让人感到烦躁，影响人们健康的声音都叫噪声；当优美动听的交响乐影响到人们的活动时，也就成了噪音；故D正确。
2.下列光现象与其成因对应正确的是（ ）。
A.海市蜃楼—光的色散； B.雨后彩虹—光的直线传播；
C.水中“倒影”—光的反射；D.形影不离—光的折射
【答案】C。
【解析】海市蜃楼是光的折射现象引起的，不是色散，故A错；
雨后的彩虹是光的色散现象，是光的折射引起的，不是因为光的直线传播，故B错；
水中倒影，是由于水岸上的物体发出的光，经水面反射射入我们眼睛看到的，故水中倒影属于光的反射，故C正确；
形影不离，说的是物体和物体影子总是在一起的，物体走到哪里影子跟到哪里，但影子的形成是光的直线传播形成的，故D错。
3.下列相关物理量的估值合理的是（ ）。
A．小轿车的车速约100m/s；B．中学生的大拇指宽约1mm；
C．教室房间的高度约33dm；D．深圳全年平均气温约35℃
【答案】C。
【解析】（1）小轿车的车速按高线120km/h计算，即，故100m/s得车速不符合实际；A的估测值不合理。
我们的大拇指一般在2cm左右，不可能是1mm，故B的估测不合理。
教室的高度一般在3m左右，33dm即为3.3m，此估测值较为合理。
35℃是非常炎热的天气，全年平均气温在35℃不符合实际，故D的说法不合理。答案是C。

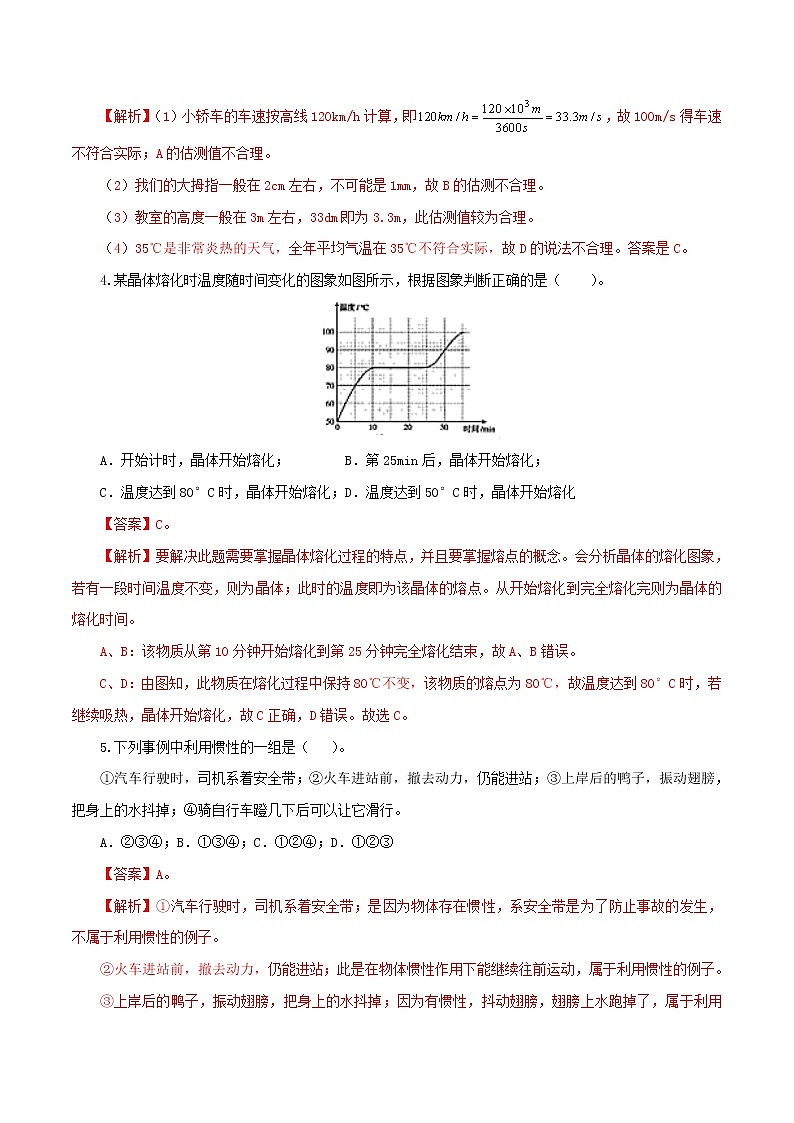

4.某晶体熔化时温度随时间变化的图象如图所示，根据图象判断正确的是（ ）。
A．开始计时，晶体开始熔化； B．第25min后，晶体开始熔化；
C．温度达到80°C时，晶体开始熔化；D．温度达到50°C时，晶体开始熔化
【答案】C。
【解析】要解决此题需要掌握晶体熔化过程的特点，并且要掌握熔点的概念。会分析晶体的熔化图象，若有一段时间温度不变，则为晶体；此时的温度即为该晶体的熔点。从开始熔化到完全熔化完则为晶体的熔化时间。
A、B：该物质从第10分钟开始熔化到第25分钟完全熔化结束，故A、B错误。
C、D：由图知，此物质在熔化过程中保持80℃不变，该物质的熔点为80℃，故温度达到80°C时，若继续吸热，晶体开始熔化，故C正确，D错误。故选C。
5.下列事例中利用惯性的一组是（ ）。
①汽车行驶时，司机系着安全带；②火车进站前，撤去动力，仍能进站；③上岸后的鸭子，振动翅膀，把身上的水抖掉；④骑自行车蹬几下后可以让它滑行。
A．②③④；B．①③④；C．①②④；D．①②③
【答案】A。
【解析】①汽车行驶时，司机系着安全带；是因为物体存在惯性，系安全带是为了防止事故的发生，不属于利用惯性的例子。
②火车进站前，撤去动力，仍能进站；此是在物体惯性作用下能继续往前运动，属于利用惯性的例子。
③上岸后的鸭子，振动翅膀，把身上的水抖掉；因为有惯性，抖动翅膀，翅膀上水跑掉了，属于利用惯性的例子。
④骑自行车蹬几下后可以让它滑行；此是利用惯性的例子。
故利用惯性的例子是②③④，正确答案是A。

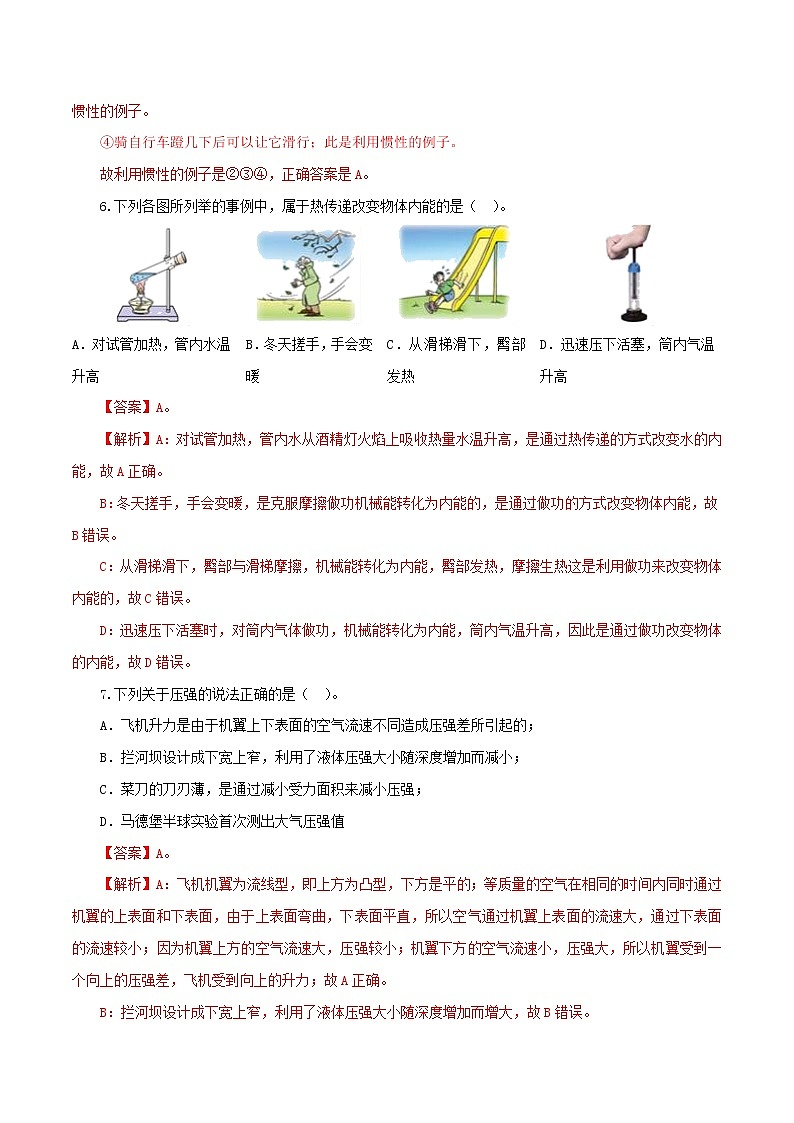

6.下列各图所列举的事例中，属于热传递改变物体内能的是（ ）。
【答案】A。
【解析】A：对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式改变水的内能，故A正确。
B：冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方式改变物体内能，故B错误。
C：从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利用做功来改变物体内能的，故C错误。
D：迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是通过做功改变物体的内能，故D错误。
7.下列关于压强的说法正确的是（ ）。
A．飞机升力是由于机翼上下表面的空气流速不同造成压强差所引起的；
B．拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而减小；
C．菜刀的刀刃薄，是通过减小受力面积来减小压强；
D．马德堡半球实验首次测出大气压强值
【答案】A。
【解析】A：飞机机翼为流线型，即上方为凸型，下方是平的；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过机翼上表面的流速大，通过下表面的流速较小；因为机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力；故A正确。
B：拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而增大，故B错误。
C：菜刀的刀刃薄，在压力一定时，通过减小受力面积来增大压强，故C错误。
D：马德堡半球实验首次证明大气压的存在，故D错误。故选A。

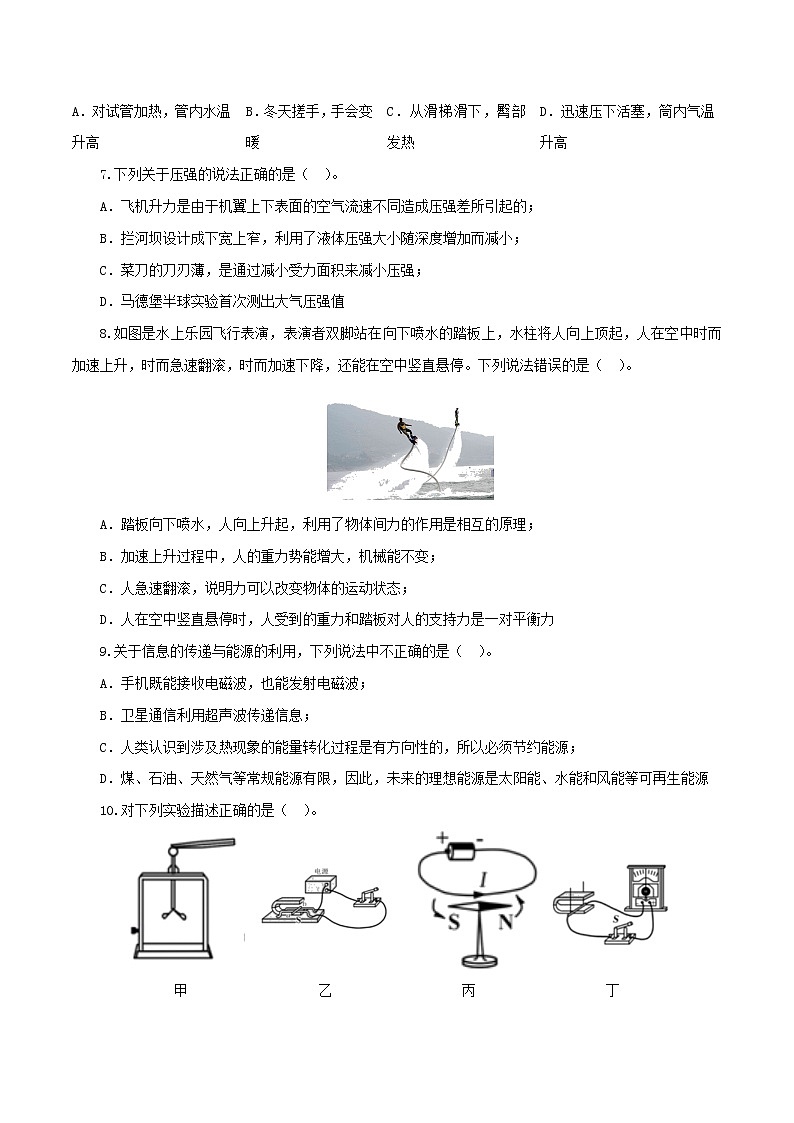

8.如图是水上乐园飞行表演，表演者双脚站在向下喷水的踏板上，水柱将人向上顶起，人在空中时而加速上升，时而急速翻滚，时而加速下降，还能在空中竖直悬停。下列说法错误的是（ ）。
A．踏板向下喷水，人向上升起，利用了物体间力的作用是相互的原理；
B．加速上升过程中，人的重力势能增大，机械能不变；
C．人急速翻滚，说明力可以改变物体的运动状态；
D．人在空中竖直悬停时，人受到的重力和踏板对人的支持力是一对平衡力
【答案】B。
【解析】踏板向下喷水，踏板对水有向下的作用力，同时水对踏板产生向上的作用力，支撑人在空中，这是利用作用力反作用力的原理，故A正确。
加速上升过程中，人的质量不变，速度增大；高度增大，人的重力势能增大，机械能增大，故B错误。
人急速翻滚时，人运动的速度和方向都发生变化，说明力可以改变物体的运动状态，故C正确。
人在空中竖直悬停时，处于平衡状态，人受到重力和踏板对人的支持力是一对平衡力，故D正确。答案是B。
9.关于信息的传递与能源的利用，下列说法中不正确的是（ ）。
A．手机既能接收电磁波，也能发射电磁波；
B．卫星通信利用超声波传递信息；
C．人类认识到涉及热现象的能量转化过程是有方向性的，所以必须节约能源；
D．煤、石油、天然气等常规能源有限，因此，未来的理想能源是太阳能、水能和风能等可再生能源
【答案】B。
【解析】A：手机既可以发射电磁波，也可以接收电磁波，故A正确。
B：卫星导航系统靠电磁波来传递信息，故B错误。
C：人类认识到涉及热现象的能量转化过程是有方向性的，是不可逆的，所以必须节约能源，故C正确。
D：煤、石油、天然气等常规能源有限且是不可再生能源，因此，未来的理想能源是太阳能、水能和风能等可再生能源，故D正确。答案是B。
10.对下列实验描述正确的是（ ）。
A．甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开；
B．乙：通电导线在磁场中受到力的作用，这是发电机的原理；
C．丙：奥斯特实验说明磁能生电；
D．丁：闭合开关，只要金属棒运动，电路中就有感应电流产生
【答案】A。
【解析】A：甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确。
B：乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误。
C：奥斯特实验说明电能产生磁场，故C错误。
D：丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误。故选A。

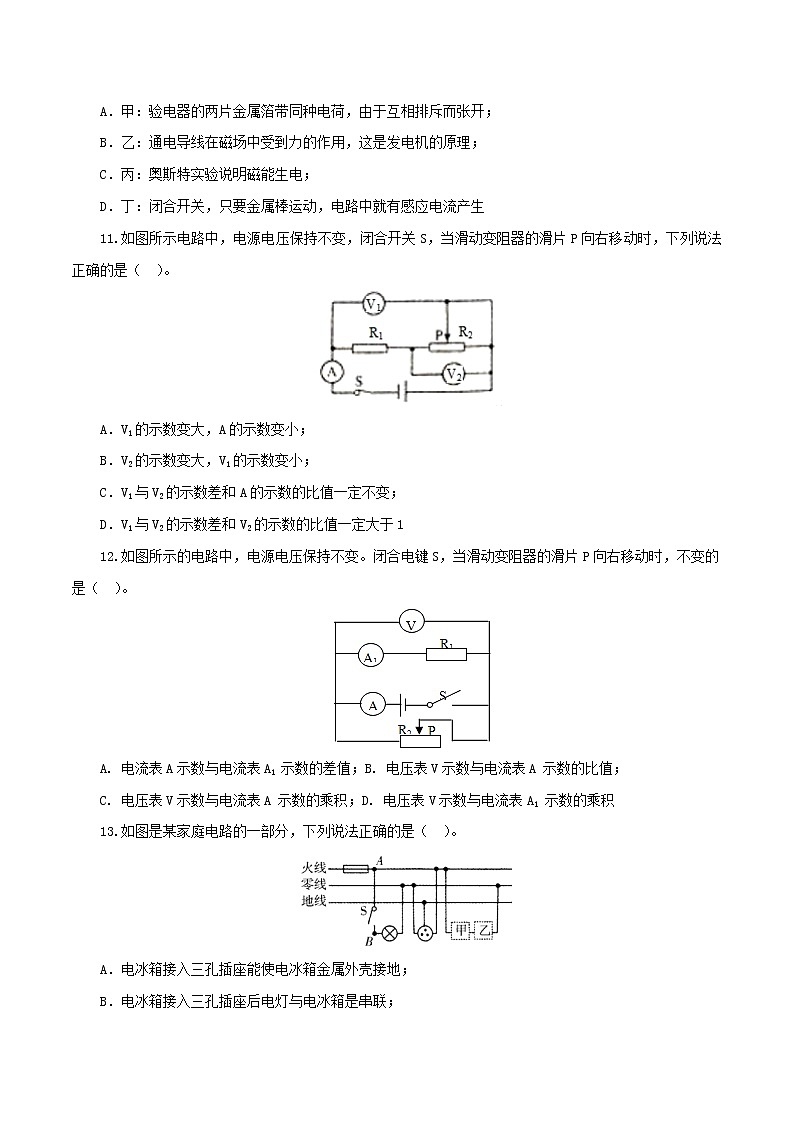

11.如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）。
A．V1的示数变大，A的示数变小；
B．V2的示数变大，V1的示数变小；
C．V1与V2的示数差和A的示数的比值一定不变；
D．V1与V2的示数差和V2的示数的比值一定大于1
【答案】C。
【解析】首先判定电路的连接状态，明确电流表、电压表在电路中的作用，根据滑动变阻器阻值的变化和欧姆定律判定电流表、电压表示数的变化。
由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压。
A：当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即A的示数变小；电压表V1测量的是电源电压，保持不变，故A错误。
B：V1的示数保持不变，电路中的电流变小，根据U=IR可知，电阻R1两端的电压变小，根据串联电路的电压规律可知，R2两端的电压变大，即V2的示数变大，故B错误。
C：V1与V2的示数差为电阻R1两端的电压，由欧姆定律可知，该电压与A的示数的比值为电阻R1的阻值，保持不变，故C正确。
D：V1与V2的示数差为电阻R1两端的电压，电压表V2测量的是R2两端的电压，由于不知两个电阻的阻值大小，所以无法判断电压的大小，也就无法判断两电压的比值与1的关系，故D错误。故选C。
12.如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）。
A. 电流表A示数与电流表A1 示数的差值；B. 电压表V示数与电流表A 示数的比值；
C. 电压表V示数与电流表A 示数的乘积；D. 电压表V示数与电流表A1 示数的乘积
【答案】D。
【解析】由题图可以看出，电阻R1与变阻器R2是并联；电流表A测量的是干路电流，电流表A1测量的是R1电流（示数不变）；电压表测量的是电源电压，示数不变；当变阻器滑片向右移动时，变阻器电阻增大，电流减小，总电流减小，故电流表A示数减小。
从以上分析可以看出，唯一不变的是电压表示数与限量版A1的示数乘积不变，正确答案是D。
13.如图是某家庭电路的一部分，下列说法正确的是（ ）。
A．电冰箱接入三孔插座能使电冰箱金属外壳接地；
B．电冰箱接入三孔插座后电灯与电冰箱是串联；
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关；
D.断开开关S时，站在地上的人接触A点或B点都不会触电
【答案】A。
【解析】在家庭电路中用电器间是并联的，所以B错误；
带金属外壳的用电器通过三孔插座将金属外壳与大地相连，所以A正确；
在家庭电路安装要求中有，开关应该装在火线与用电器之间，所以C错误；
由于A在在开关之前与火线相连，所以开关无法控制A点的通断，所以D错误。答案是A。
14.如图所示，把铁块放在空容器中，沿容器壁缓慢向容器中加水至实线处。加水过程中，铁块受到浮力，则在加水的全过程中，容器底对铁块的支持力F与时间t的关系图像是（ ）。
F
t
0
A
F
t
0
B
F
t
0
C
F
t
0
D
【答案】C。
【解析】在沿容器壁缓慢向容器中加过程中，铁块受到浮力逐渐增大，容器底对铁块的支持力F=G-F浮，故支持力F从G开始逐渐减小，当水没过铁块时，继续加水支持力将不再发生变化，所以，正确的变化图像是C。
15.在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示，下列说法正确的是（ ）。
A．电阻R1的阻值为20Ω；
B．滑片P移到b端时，R2两端的电压为6V；
C．滑片P移到a端时，R1消耗的功率为0.2W；
D．当滑片P移到中点时，通过R1的电功率为0.9W
【答案】D。
【解析】（1）当滑片P移到b端时，电路为R1的简单电路，电压表的示数为电源的电压，此时滑动变阻器接入电路中的电阻为0，两端的电压为0，故B错误。
由图象可知，电压表的示数为6V即电源的电压U=6V。
（2）滑片P移到a端时，R1与滑动变阻器的最大阻值串联，由图象可知，滑动变阻器R2的最大阻值为20Ω，电压表的示数U1=2V，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U2=U﹣U1=6V﹣2V=4V，因串联电路中各处的电流相等，所以， ，也就是；解得：R1=10Ω，故A错误。
R1消耗的功率：，故C错误。
（3）由图象可知，当滑片P移到中点即R2′=10Ω时，U1′=3V，R1的电功率：
，故D正确。答案是D。
二、理解与应用（5个小题，共15分）
16.（3分）一物块的质量为90g，体积为100cm3，现将它浸没在水中，物体所受的浮力为 N，松手后，物体将会 （上浮/下沉/悬浮），最终静止时物体排开水的质量为 g。（g=10N/kg，ρ水=1.0g/cm3）
【答案】1、上浮、90。
【解析】根据浮力计算公式，可求得：
，
物块密度：，物块密度小于水的密度，故松开手后会上浮；当物静止时，物块排开水的质量等于物块质量，即为90g。
答案：1、上浮、90。
17.（3分）如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则电源的右端为___________极。若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向_____________（选填“a”或“b”）端移动。
【答案】正；b。
【解析】小磁针静止时N极向左，则由磁极间的相互作用可知，通电螺线管右端为S极，则左端为N极，根据安培定则可以判断电源的右端为正极，左端为负极；如图所示：
若使通电螺线管的磁性增强，需增大电路中电流，由欧姆定律可知要减小电路中电阻，故滑片向b端移动。
故答案为：正；b。
18.（4分）综合开放性题。
（1）随着共享单车遍布大街小巷，深圳日益成为自行车友好城市，给市民出行和健身带来了许多方便。
（2）现代生活离不开林林总总的家用电器，请参照一下样例但不能与样例的原理相同，写出其中的核心不见得主要工作原理。（每项物理原理只能用一次）
【解析】此题属于开放性试题，只要根据样例，找出利用物理知识的例子即可。
自行车的座垫做的比较宽大，目的是增大受力面积，减小压强；车轮里安装有轴承，目的是由滚动代替滑动，减小摩擦；车把一般都比较宽大，目的是增大动力臂，转弯时省力。
家用电器很多，电风扇、电饭锅、空调器、电冰箱、电灯泡等等；选择两种并填好与之相对应的物理知识即可。如：电风扇，电能转化为机械能；电灯泡，电能转化为光能等。
故答案为：见下表。
19.（3 分）如图甲所示是通过灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，L的实际功率为1.8W，则电源电圧是 V，此时定值电阻R的电功率是 W。
【答案】：6、3.6。
【解析】由图乙可知，灯泡L与电阻R并联，由图甲可知，当UL=6V，IL=0.3A时，灯泡的实际功率为PL=ULIL=6V×0.3A=1.8W，因并联电路中各支路两端的电压相等，所以，电源电压：U=UR=UL=6V；此时定值电阻R的电功率：。
故，答案是：6、3.6。
20.（2分）在图中画出绳子对小车的拉力F的示意图。
【答案】如图。
【解析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。
过拉力的作用点O，沿绳子的方向画一条有向线段，用F表示，即为绳子对小车的拉力F的示意图，如图所示。
三、实验与探究（3个小题，共18分）
21.（6分）“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿______时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？______；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束______。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
【答案】垂直；顺；一次实验得到的结论具有偶然性；反射光线、入射光线和法线在同一平面内；C。
【解析】（1）白色纸板ABCD应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现；
如图甲，移动激光笔，使入射光束绕入射点O沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动；
（2）因为一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了反射光线、入射光线和法线在同一平面内；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以可知反射光束在纸板前方，故应选C。
故答案为：（1）垂直；顺；（2）一次实验得到的结论具有偶然性；（3）反射光线、入射光线和法线在同一平面内；（4）C。
22.（8分）（1）如图（1）所示，在探究影响摩擦力大小因素的实验中，小王同学首先测量了所选木块长度，如图（2）所示，则该木块长度为 cm；
（2）在测量之后进行如图（3）所示的操作，必须沿 方向拉动木块做匀速直线运动，此时，木块受到的摩擦力与 力是一对平衡力，大小为 N。
（3）从图（1）中选择，比较图 和图 ，得到结论：当接触面粗糙程度相同时，压力越大，摩擦力越大。
（4）比较甲图和丙图，得到结论：当压力相同时, 。
图（1）
图（2） 图（3）
【答案】（1）3.20；（2）水平、拉、2；（3）甲、乙；（4）接触面越粗糙摩擦力越大。
【解析】（1）如图（1）所示，在探究影响摩擦力大小因素的实验中，小王同学首先测量了所选木块长度，如图（2）所示，则该木块长度读数为3.20cm。
（2）在测量之后进行如图（3）所示的操作，必须沿水平方向拉动木块做匀速直线运动，此时，木块受到的摩擦力与弹簧的拉力是一对平衡力，大小为2N（由弹簧测力计读得）。
（3）从图（1）中选择，比较图甲和图乙，得到结论：当接触面粗糙程度相同时，压力越大，摩擦力越大（乙图中压力大）。
（4）比较甲图和丙图，得到结论：当压力相同时,接触面越粗糙摩擦力越大。
此题答案为：（1）3.20；（2）水平、拉；（3）甲、乙；（4）接触面越粗糙摩擦力越大。
23.（4分）小尧为探究“电流与电阻的关系”，设计了如图甲所示的电路，用到的器材有：电源（电压3V不变），标有”20Ω 1A“字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干。
（1）电路连接完毕，闭合开关前，滑动变阻器的滑片应置于 端（选填A或B）；
（2）闭合开关，发现电流表示数几乎为零，电压表示数不为零，出现这种现象的原因可能是定值电阻R （选填“断路”或“短路”）；
（3）小尧排除故障后，电路中接入5Ω电阻时，移动滑动变阻器的滑片使电压表示数为U，此时电流表的示数如图乙所示；接着用10Ω电阻替换5Ω电阻接入电路再次实验，此时应将电压表的示数调为 V，再记录此时电流表的示数；然后用15Ω电阻替换10Ω电阻继续实验，她发现无论如何调节滑动变阻器的阻值，电压表示数都无法调至U，原因可能是 （答一种情况即可）。
【答案】（1）B；（2）断路；（3）1；滑动变阻器最大值太小。
【解析】（1）为了保护电路，由图知甲知闭合开关前，滑动变阻器的滑片应置于最大值B端；
（2）闭合开关，发现电流表示数几乎为零，说明电路可能有断路，电压表示数不为零，说明电压表到电源间是通路，所以故障可能是R断路了；
（3）电路中接入5Ω电阻时，定值电阻两端电压：U=IR=0.2A×5Ω=1V，探究通过导体的电流与电阻的关系时，应控制电阻两端的电压不变，所以用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数为1V时再记录此时电流表示数；由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，定值电阻两端的电压值过高，不能使电阻两端电压达到要求的值。
故，答案是：（1）B；（2）断路；（3）1；滑动变阻器最大值太小。
四、分析与计算（2小题，共17分）
24.（9分）如图所示，在容器底部固定一轻质弹簧，弹簧上方连有正方体木块A，容器侧面的底部有一个由阀门B控制的出水口，当容器中水深为20cm时，木块A有3/5的体积浸在水中，此时弹簧恰好处于自然状态，即没有发生形变（已知水的密度为1.0×103kg/m3，不计弹簧所受的浮力，g取10N/kg）。
（1）求此时容器底部受到水的压强；
（2）求木块A的密度；
（3）先向容器内缓慢加水，直至木块A刚好完全浸没在水中，此时弹簧对木块的作用力为F1，再打开阀门B缓慢放水，直至木块A完全离开水面时，再关闭阀门B，此时弹簧对木块A的作用力为F2，求F1与F2之比．
【解析】（1）当容器中水深为20cm时，容器底部受到水的压强：
p=ρ水gh=1×103kg/m3×10N/kg×0.2m=2×103Pa；
（2）弹簧恰好处于自然状态时没有发生形变，则此时木块漂浮，所以，F浮=G，即：
ρ水gV排=ρ木gV木，已知V排=V木。所以，ρ木=ρ水=×1.0×103kg/m3=0.6×103kg/m3。
（3）木块完全浸没时，物体A受到向上的浮力、向下的重力、弹簧向下的弹力而处于平衡状态，根据力的平衡条件可得，F浮=G+F1，则弹簧对木块的作用力：
F1=F浮﹣G=ρ水gV木﹣ρ木gV木=ρ水gV木﹣ρ水gV木=ρ水gV木；
木块A完全离开水面时，物体A受到竖直向上的弹力和竖直向下的重力处于平衡状态，则弹簧对木块的作用力：F2=G=ρ木gV木=ρ水gV木，
所以F1：F2=ρ水gV木：ρ水gV木=2：3。
答案为：（1）此时容器底部受到的水的压强为2×103Pa；（2）木块A的密度为0.6×103kg/m3；
（3）F1与F2之比为2：3。
【答案】（1）此时容器底部受到的水的压强为2×103Pa；（2）木块A的密度为0.6×103kg/m3；
（3）F1与F2之比为2：3。
25.（8分）课外活动小组要设计一个加热功率为484W、保温功率为22W的电热器，其简易电路图如图甲所示，R1，R2是电热丝，电热器接在220V恒压电源上，设电热丝的阻值不随温度变化。
（1）求R1的阻值。
（2）求电热器处于保温状态时，R1消耗的电功率。
（3）用甲图中的电热丝R1和R2连接成如图乙所示电路图，通这样的设计加热功率会 ，保温功率会 。（填“增加”、“减小”或“不变”）
【解析】（1）由图甲可知，当开关S断开时，两电阻丝串联，总电阻较大；
当开关S闭合时，电路只有R1连入，总电阻较小；
电源电压一定，根据可知：当开关S闭合时，电热器处于高温加热状态，
则R1的阻值：。
（2）当电热器处于保温状态时，R1、R2串联，由P=UI得，电路中的电流：
则R1消耗的电功率：。
（3）用甲图中的电热丝R1和R2连接成如图乙所示电路图，由乙图可知：
当S闭合，R1、R2并联，电热器处于加热状态，U=U1=U2=220V，根据可知，此时R1的电功率P1′=P加热=484W，则加热功率为：P加热′=P1′+P2′＞484W，即加热功率增加；
当S断开，只有R2连入，电热器处于保温状态，此时电流是电流：，
甲图中保温时电流，则：I保′＞I保，根据P=UI可知：P保′＞P保，即保温功率增加。
答：（1）R1的阻值为100Ω；（2）电热器处于保温状态时，R1消耗的电功率为1W；（3）增加、增加。
A．对试管加热，管内水温升高
B．冬天搓手，手会变暖
C．从滑梯滑下，臀部发热
D．迅速压下活塞，筒内气温升高
甲
乙
丙
丁
序号
结构或使用方面
物理知识或规律
样例
自行车车胎有花纹
压力一定，增加表面粗糙程度增大摩擦
1
2
序号
家用电器
物理知识或规律
样例
电饭锅
利用电流热效应工作
1
2
序号
结构或使用方面
物理知识或规律
样例
自行车车胎有花纹
压力一定，增加表面粗糙程度增大摩擦
1
轴承
滚动代替滑动减小摩擦
2
座垫
增大受力面积减小压强
序号
家用电器
物理知识或规律
样例
电饭锅
利用电流热效应工作
1
电灯泡
电能转化为光能
2
洗衣机
电能转化为机械能和热能
1.关于声现象，下列说法中正确的是( )。
A．超声波可以在真空中传播；
B．只要物体振动就能听到声音；
C．敲鼓时越用力，所发声音的音调越高；
D．优美动听的交响乐有时也会成为噪声
【答案】D。
【解析】超声波属于声波的一种，它的传播同样需要介质，故A错。
声音是物体振动产生的，但物体振动不一定就能听到声音，因为声音传到我们耳朵，还需要有传播声音的介质，如在真空腔里振动的物体，我们无法听见其声音，故B错。
用力敲鼓，会使鼓面振动幅度增大，鼓的声音（响度）增大，而其音调不会受敲鼓力量大小的影响，故C错。
从广义上讲，凡是影响人们正常活动，让人感到烦躁，影响人们健康的声音都叫噪声；当优美动听的交响乐影响到人们的活动时，也就成了噪音；故D正确。
2.下列光现象与其成因对应正确的是（ ）。
A.海市蜃楼—光的色散； B.雨后彩虹—光的直线传播；
C.水中“倒影”—光的反射；D.形影不离—光的折射
【答案】C。
【解析】海市蜃楼是光的折射现象引起的，不是色散，故A错；
雨后的彩虹是光的色散现象，是光的折射引起的，不是因为光的直线传播，故B错；
水中倒影，是由于水岸上的物体发出的光，经水面反射射入我们眼睛看到的，故水中倒影属于光的反射，故C正确；
形影不离，说的是物体和物体影子总是在一起的，物体走到哪里影子跟到哪里，但影子的形成是光的直线传播形成的，故D错。
3.下列相关物理量的估值合理的是（ ）。
A．小轿车的车速约100m/s；B．中学生的大拇指宽约1mm；
C．教室房间的高度约33dm；D．深圳全年平均气温约35℃
【答案】C。
【解析】（1）小轿车的车速按高线120km/h计算，即，故100m/s得车速不符合实际；A的估测值不合理。
我们的大拇指一般在2cm左右，不可能是1mm，故B的估测不合理。
教室的高度一般在3m左右，33dm即为3.3m，此估测值较为合理。
35℃是非常炎热的天气，全年平均气温在35℃不符合实际，故D的说法不合理。答案是C。
4.某晶体熔化时温度随时间变化的图象如图所示，根据图象判断正确的是（ ）。
A．开始计时，晶体开始熔化； B．第25min后，晶体开始熔化；
C．温度达到80°C时，晶体开始熔化；D．温度达到50°C时，晶体开始熔化
【答案】C。
【解析】要解决此题需要掌握晶体熔化过程的特点，并且要掌握熔点的概念。会分析晶体的熔化图象，若有一段时间温度不变，则为晶体；此时的温度即为该晶体的熔点。从开始熔化到完全熔化完则为晶体的熔化时间。
A、B：该物质从第10分钟开始熔化到第25分钟完全熔化结束，故A、B错误。
C、D：由图知，此物质在熔化过程中保持80℃不变，该物质的熔点为80℃，故温度达到80°C时，若继续吸热，晶体开始熔化，故C正确，D错误。故选C。
5.下列事例中利用惯性的一组是（ ）。
①汽车行驶时，司机系着安全带；②火车进站前，撤去动力，仍能进站；③上岸后的鸭子，振动翅膀，把身上的水抖掉；④骑自行车蹬几下后可以让它滑行。
A．②③④；B．①③④；C．①②④；D．①②③
【答案】A。
【解析】①汽车行驶时，司机系着安全带；是因为物体存在惯性，系安全带是为了防止事故的发生，不属于利用惯性的例子。
②火车进站前，撤去动力，仍能进站；此是在物体惯性作用下能继续往前运动，属于利用惯性的例子。
③上岸后的鸭子，振动翅膀，把身上的水抖掉；因为有惯性，抖动翅膀，翅膀上水跑掉了，属于利用惯性的例子。
④骑自行车蹬几下后可以让它滑行；此是利用惯性的例子。
故利用惯性的例子是②③④，正确答案是A。
6.下列各图所列举的事例中，属于热传递改变物体内能的是（ ）。
【答案】A。
【解析】A：对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式改变水的内能，故A正确。
B：冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方式改变物体内能，故B错误。
C：从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利用做功来改变物体内能的，故C错误。
D：迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是通过做功改变物体的内能，故D错误。
7.下列关于压强的说法正确的是（ ）。
A．飞机升力是由于机翼上下表面的空气流速不同造成压强差所引起的；
B．拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而减小；
C．菜刀的刀刃薄，是通过减小受力面积来减小压强；
D．马德堡半球实验首次测出大气压强值
【答案】A。
【解析】A：飞机机翼为流线型，即上方为凸型，下方是平的；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过机翼上表面的流速大，通过下表面的流速较小；因为机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力；故A正确。
B：拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而增大，故B错误。
C：菜刀的刀刃薄，在压力一定时，通过减小受力面积来增大压强，故C错误。
D：马德堡半球实验首次证明大气压的存在，故D错误。故选A。
8.如图是水上乐园飞行表演，表演者双脚站在向下喷水的踏板上，水柱将人向上顶起，人在空中时而加速上升，时而急速翻滚，时而加速下降，还能在空中竖直悬停。下列说法错误的是（ ）。
A．踏板向下喷水，人向上升起，利用了物体间力的作用是相互的原理；
B．加速上升过程中，人的重力势能增大，机械能不变；
C．人急速翻滚，说明力可以改变物体的运动状态；
D．人在空中竖直悬停时，人受到的重力和踏板对人的支持力是一对平衡力
【答案】B。
【解析】踏板向下喷水，踏板对水有向下的作用力，同时水对踏板产生向上的作用力，支撑人在空中，这是利用作用力反作用力的原理，故A正确。
加速上升过程中，人的质量不变，速度增大；高度增大，人的重力势能增大，机械能增大，故B错误。
人急速翻滚时，人运动的速度和方向都发生变化，说明力可以改变物体的运动状态，故C正确。
人在空中竖直悬停时，处于平衡状态，人受到重力和踏板对人的支持力是一对平衡力，故D正确。答案是B。
9.关于信息的传递与能源的利用，下列说法中不正确的是（ ）。
A．手机既能接收电磁波，也能发射电磁波；
B．卫星通信利用超声波传递信息；
C．人类认识到涉及热现象的能量转化过程是有方向性的，所以必须节约能源；
D．煤、石油、天然气等常规能源有限，因此，未来的理想能源是太阳能、水能和风能等可再生能源
【答案】B。
【解析】A：手机既可以发射电磁波，也可以接收电磁波，故A正确。
B：卫星导航系统靠电磁波来传递信息，故B错误。
C：人类认识到涉及热现象的能量转化过程是有方向性的，是不可逆的，所以必须节约能源，故C正确。
D：煤、石油、天然气等常规能源有限且是不可再生能源，因此，未来的理想能源是太阳能、水能和风能等可再生能源，故D正确。答案是B。
10.对下列实验描述正确的是（ ）。
A．甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开；
B．乙：通电导线在磁场中受到力的作用，这是发电机的原理；
C．丙：奥斯特实验说明磁能生电；
D．丁：闭合开关，只要金属棒运动，电路中就有感应电流产生
【答案】A。
【解析】A：甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确。
B：乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误。
C：奥斯特实验说明电能产生磁场，故C错误。
D：丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误。故选A。
11.如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）。
A．V1的示数变大，A的示数变小；
B．V2的示数变大，V1的示数变小；
C．V1与V2的示数差和A的示数的比值一定不变；
D．V1与V2的示数差和V2的示数的比值一定大于1
【答案】C。
【解析】首先判定电路的连接状态，明确电流表、电压表在电路中的作用，根据滑动变阻器阻值的变化和欧姆定律判定电流表、电压表示数的变化。
由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压。
A：当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即A的示数变小；电压表V1测量的是电源电压，保持不变，故A错误。
B：V1的示数保持不变，电路中的电流变小，根据U=IR可知，电阻R1两端的电压变小，根据串联电路的电压规律可知，R2两端的电压变大，即V2的示数变大，故B错误。
C：V1与V2的示数差为电阻R1两端的电压，由欧姆定律可知，该电压与A的示数的比值为电阻R1的阻值，保持不变，故C正确。
D：V1与V2的示数差为电阻R1两端的电压，电压表V2测量的是R2两端的电压，由于不知两个电阻的阻值大小，所以无法判断电压的大小，也就无法判断两电压的比值与1的关系，故D错误。故选C。
12.如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）。
A. 电流表A示数与电流表A1 示数的差值；B. 电压表V示数与电流表A 示数的比值；
C. 电压表V示数与电流表A 示数的乘积；D. 电压表V示数与电流表A1 示数的乘积
【答案】D。
【解析】由题图可以看出，电阻R1与变阻器R2是并联；电流表A测量的是干路电流，电流表A1测量的是R1电流（示数不变）；电压表测量的是电源电压，示数不变；当变阻器滑片向右移动时，变阻器电阻增大，电流减小，总电流减小，故电流表A示数减小。
从以上分析可以看出，唯一不变的是电压表示数与限量版A1的示数乘积不变，正确答案是D。
13.如图是某家庭电路的一部分，下列说法正确的是（ ）。
A．电冰箱接入三孔插座能使电冰箱金属外壳接地；
B．电冰箱接入三孔插座后电灯与电冰箱是串联；
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关；
D.断开开关S时，站在地上的人接触A点或B点都不会触电
【答案】A。
【解析】在家庭电路中用电器间是并联的，所以B错误；
带金属外壳的用电器通过三孔插座将金属外壳与大地相连，所以A正确；
在家庭电路安装要求中有，开关应该装在火线与用电器之间，所以C错误；
由于A在在开关之前与火线相连，所以开关无法控制A点的通断，所以D错误。答案是A。
14.如图所示，把铁块放在空容器中，沿容器壁缓慢向容器中加水至实线处。加水过程中，铁块受到浮力，则在加水的全过程中，容器底对铁块的支持力F与时间t的关系图像是（ ）。
F
t
0
A
F
t
0
B
F
t
0
C
F
t
0
D
【答案】C。
【解析】在沿容器壁缓慢向容器中加过程中，铁块受到浮力逐渐增大，容器底对铁块的支持力F=G-F浮，故支持力F从G开始逐渐减小，当水没过铁块时，继续加水支持力将不再发生变化，所以，正确的变化图像是C。
15.在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示，下列说法正确的是（ ）。
A．电阻R1的阻值为20Ω；
B．滑片P移到b端时，R2两端的电压为6V；
C．滑片P移到a端时，R1消耗的功率为0.2W；
D．当滑片P移到中点时，通过R1的电功率为0.9W
【答案】D。
【解析】（1）当滑片P移到b端时，电路为R1的简单电路，电压表的示数为电源的电压，此时滑动变阻器接入电路中的电阻为0，两端的电压为0，故B错误。
由图象可知，电压表的示数为6V即电源的电压U=6V。
（2）滑片P移到a端时，R1与滑动变阻器的最大阻值串联，由图象可知，滑动变阻器R2的最大阻值为20Ω，电压表的示数U1=2V，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U2=U﹣U1=6V﹣2V=4V，因串联电路中各处的电流相等，所以， ，也就是；解得：R1=10Ω，故A错误。
R1消耗的功率：，故C错误。
（3）由图象可知，当滑片P移到中点即R2′=10Ω时，U1′=3V，R1的电功率：
，故D正确。答案是D。
二、理解与应用（5个小题，共15分）
16.（3分）一物块的质量为90g，体积为100cm3，现将它浸没在水中，物体所受的浮力为 N，松手后，物体将会 （上浮/下沉/悬浮），最终静止时物体排开水的质量为 g。（g=10N/kg，ρ水=1.0g/cm3）
【答案】1、上浮、90。
【解析】根据浮力计算公式，可求得：
，
物块密度：，物块密度小于水的密度，故松开手后会上浮；当物静止时，物块排开水的质量等于物块质量，即为90g。
答案：1、上浮、90。
17.（3分）如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则电源的右端为___________极。若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向_____________（选填“a”或“b”）端移动。
【答案】正；b。
【解析】小磁针静止时N极向左，则由磁极间的相互作用可知，通电螺线管右端为S极，则左端为N极，根据安培定则可以判断电源的右端为正极，左端为负极；如图所示：
若使通电螺线管的磁性增强，需增大电路中电流，由欧姆定律可知要减小电路中电阻，故滑片向b端移动。
故答案为：正；b。
18.（4分）综合开放性题。
（1）随着共享单车遍布大街小巷，深圳日益成为自行车友好城市，给市民出行和健身带来了许多方便。
（2）现代生活离不开林林总总的家用电器，请参照一下样例但不能与样例的原理相同，写出其中的核心不见得主要工作原理。（每项物理原理只能用一次）
【解析】此题属于开放性试题，只要根据样例，找出利用物理知识的例子即可。
自行车的座垫做的比较宽大，目的是增大受力面积，减小压强；车轮里安装有轴承，目的是由滚动代替滑动，减小摩擦；车把一般都比较宽大，目的是增大动力臂，转弯时省力。
家用电器很多，电风扇、电饭锅、空调器、电冰箱、电灯泡等等；选择两种并填好与之相对应的物理知识即可。如：电风扇，电能转化为机械能；电灯泡，电能转化为光能等。
故答案为：见下表。
19.（3 分）如图甲所示是通过灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，L的实际功率为1.8W，则电源电圧是 V，此时定值电阻R的电功率是 W。
【答案】：6、3.6。
【解析】由图乙可知，灯泡L与电阻R并联，由图甲可知，当UL=6V，IL=0.3A时，灯泡的实际功率为PL=ULIL=6V×0.3A=1.8W，因并联电路中各支路两端的电压相等，所以，电源电压：U=UR=UL=6V；此时定值电阻R的电功率：。
故，答案是：6、3.6。
20.（2分）在图中画出绳子对小车的拉力F的示意图。
【答案】如图。
【解析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。
过拉力的作用点O，沿绳子的方向画一条有向线段，用F表示，即为绳子对小车的拉力F的示意图，如图所示。
三、实验与探究（3个小题，共18分）
21.（6分）“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿______时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？______；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束______。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
【答案】垂直；顺；一次实验得到的结论具有偶然性；反射光线、入射光线和法线在同一平面内；C。
【解析】（1）白色纸板ABCD应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现；
如图甲，移动激光笔，使入射光束绕入射点O沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动；
（2）因为一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了反射光线、入射光线和法线在同一平面内；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以可知反射光束在纸板前方，故应选C。
故答案为：（1）垂直；顺；（2）一次实验得到的结论具有偶然性；（3）反射光线、入射光线和法线在同一平面内；（4）C。
22.（8分）（1）如图（1）所示，在探究影响摩擦力大小因素的实验中，小王同学首先测量了所选木块长度，如图（2）所示，则该木块长度为 cm；
（2）在测量之后进行如图（3）所示的操作，必须沿 方向拉动木块做匀速直线运动，此时，木块受到的摩擦力与 力是一对平衡力，大小为 N。
（3）从图（1）中选择，比较图 和图 ，得到结论：当接触面粗糙程度相同时，压力越大，摩擦力越大。
（4）比较甲图和丙图，得到结论：当压力相同时, 。
图（1）
图（2） 图（3）
【答案】（1）3.20；（2）水平、拉、2；（3）甲、乙；（4）接触面越粗糙摩擦力越大。
【解析】（1）如图（1）所示，在探究影响摩擦力大小因素的实验中，小王同学首先测量了所选木块长度，如图（2）所示，则该木块长度读数为3.20cm。
（2）在测量之后进行如图（3）所示的操作，必须沿水平方向拉动木块做匀速直线运动，此时，木块受到的摩擦力与弹簧的拉力是一对平衡力，大小为2N（由弹簧测力计读得）。
（3）从图（1）中选择，比较图甲和图乙，得到结论：当接触面粗糙程度相同时，压力越大，摩擦力越大（乙图中压力大）。
（4）比较甲图和丙图，得到结论：当压力相同时,接触面越粗糙摩擦力越大。
此题答案为：（1）3.20；（2）水平、拉；（3）甲、乙；（4）接触面越粗糙摩擦力越大。
23.（4分）小尧为探究“电流与电阻的关系”，设计了如图甲所示的电路，用到的器材有：电源（电压3V不变），标有”20Ω 1A“字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干。
（1）电路连接完毕，闭合开关前，滑动变阻器的滑片应置于 端（选填A或B）；
（2）闭合开关，发现电流表示数几乎为零，电压表示数不为零，出现这种现象的原因可能是定值电阻R （选填“断路”或“短路”）；
（3）小尧排除故障后，电路中接入5Ω电阻时，移动滑动变阻器的滑片使电压表示数为U，此时电流表的示数如图乙所示；接着用10Ω电阻替换5Ω电阻接入电路再次实验，此时应将电压表的示数调为 V，再记录此时电流表的示数；然后用15Ω电阻替换10Ω电阻继续实验，她发现无论如何调节滑动变阻器的阻值，电压表示数都无法调至U，原因可能是 （答一种情况即可）。
【答案】（1）B；（2）断路；（3）1；滑动变阻器最大值太小。
【解析】（1）为了保护电路，由图知甲知闭合开关前，滑动变阻器的滑片应置于最大值B端；
（2）闭合开关，发现电流表示数几乎为零，说明电路可能有断路，电压表示数不为零，说明电压表到电源间是通路，所以故障可能是R断路了；
（3）电路中接入5Ω电阻时，定值电阻两端电压：U=IR=0.2A×5Ω=1V，探究通过导体的电流与电阻的关系时，应控制电阻两端的电压不变，所以用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数为1V时再记录此时电流表示数；由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，定值电阻两端的电压值过高，不能使电阻两端电压达到要求的值。
故，答案是：（1）B；（2）断路；（3）1；滑动变阻器最大值太小。
四、分析与计算（2小题，共17分）
24.（9分）如图所示，在容器底部固定一轻质弹簧，弹簧上方连有正方体木块A，容器侧面的底部有一个由阀门B控制的出水口，当容器中水深为20cm时，木块A有3/5的体积浸在水中，此时弹簧恰好处于自然状态，即没有发生形变（已知水的密度为1.0×103kg/m3，不计弹簧所受的浮力，g取10N/kg）。
（1）求此时容器底部受到水的压强；
（2）求木块A的密度；
（3）先向容器内缓慢加水，直至木块A刚好完全浸没在水中，此时弹簧对木块的作用力为F1，再打开阀门B缓慢放水，直至木块A完全离开水面时，再关闭阀门B，此时弹簧对木块A的作用力为F2，求F1与F2之比．
【解析】（1）当容器中水深为20cm时，容器底部受到水的压强：
p=ρ水gh=1×103kg/m3×10N/kg×0.2m=2×103Pa；
（2）弹簧恰好处于自然状态时没有发生形变，则此时木块漂浮，所以，F浮=G，即：
ρ水gV排=ρ木gV木，已知V排=V木。所以，ρ木=ρ水=×1.0×103kg/m3=0.6×103kg/m3。
（3）木块完全浸没时，物体A受到向上的浮力、向下的重力、弹簧向下的弹力而处于平衡状态，根据力的平衡条件可得，F浮=G+F1，则弹簧对木块的作用力：
F1=F浮﹣G=ρ水gV木﹣ρ木gV木=ρ水gV木﹣ρ水gV木=ρ水gV木；
木块A完全离开水面时，物体A受到竖直向上的弹力和竖直向下的重力处于平衡状态，则弹簧对木块的作用力：F2=G=ρ木gV木=ρ水gV木，
所以F1：F2=ρ水gV木：ρ水gV木=2：3。
答案为：（1）此时容器底部受到的水的压强为2×103Pa；（2）木块A的密度为0.6×103kg/m3；
（3）F1与F2之比为2：3。
【答案】（1）此时容器底部受到的水的压强为2×103Pa；（2）木块A的密度为0.6×103kg/m3；
（3）F1与F2之比为2：3。
25.（8分）课外活动小组要设计一个加热功率为484W、保温功率为22W的电热器，其简易电路图如图甲所示，R1，R2是电热丝，电热器接在220V恒压电源上，设电热丝的阻值不随温度变化。
（1）求R1的阻值。
（2）求电热器处于保温状态时，R1消耗的电功率。
（3）用甲图中的电热丝R1和R2连接成如图乙所示电路图，通这样的设计加热功率会 ，保温功率会 。（填“增加”、“减小”或“不变”）
【解析】（1）由图甲可知，当开关S断开时，两电阻丝串联，总电阻较大；
当开关S闭合时，电路只有R1连入，总电阻较小；
电源电压一定，根据可知：当开关S闭合时，电热器处于高温加热状态，
则R1的阻值：。
（2）当电热器处于保温状态时，R1、R2串联，由P=UI得，电路中的电流：
则R1消耗的电功率：。
（3）用甲图中的电热丝R1和R2连接成如图乙所示电路图，由乙图可知：
当S闭合，R1、R2并联，电热器处于加热状态，U=U1=U2=220V，根据可知，此时R1的电功率P1′=P加热=484W，则加热功率为：P加热′=P1′+P2′＞484W，即加热功率增加；
当S断开，只有R2连入，电热器处于保温状态，此时电流是电流：，
甲图中保温时电流，则：I保′＞I保，根据P=UI可知：P保′＞P保，即保温功率增加。
答：（1）R1的阻值为100Ω；（2）电热器处于保温状态时，R1消耗的电功率为1W；（3）增加、增加。
A．对试管加热，管内水温升高
B．冬天搓手，手会变暖
C．从滑梯滑下，臀部发热
D．迅速压下活塞，筒内气温升高
甲
乙
丙
丁
序号
结构或使用方面
物理知识或规律
样例
自行车车胎有花纹
压力一定，增加表面粗糙程度增大摩擦
1
2
序号
家用电器
物理知识或规律
样例
电饭锅
利用电流热效应工作
1
2
序号
结构或使用方面
物理知识或规律
样例
自行车车胎有花纹
压力一定，增加表面粗糙程度增大摩擦
1
轴承
滚动代替滑动减小摩擦
2
座垫
增大受力面积减小压强
序号
家用电器
物理知识或规律
样例
电饭锅
利用电流热效应工作
1
电灯泡
电能转化为光能
2
洗衣机
电能转化为机械能和热能
相关试卷
精品解析：2021年山东省淄博市中考物理试题（原卷版）： 这是一份精品解析：2021年山东省淄博市中考物理试题（原卷版），共10页。试卷主要包含了选择题，理解与应用，实验与探究，分析与计算等内容，欢迎下载使用。
2020年山东省淄博市临淄区中考物理二模（解析版+原卷板）： 这是一份2020年山东省淄博市临淄区中考物理二模（解析版+原卷板），文件包含20206临淄区初四物理二模试题doc、20206临淄区初四物理二模答案doc、20206临淄初四物理二模答题卡pdf等3份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。
山东省泰安市2021年中考物理一模试卷（解析版及原卷版）： 这是一份山东省泰安市2021年中考物理一模试卷（解析版及原卷版），文件包含山东省泰安市2021年中考物理一模试卷原卷版docx、山东省泰安市2021年中考物理一模试卷解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
