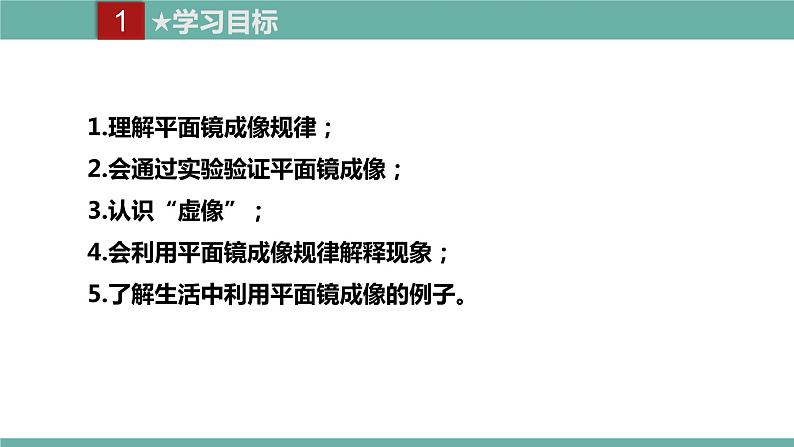

1.理解平面镜成像规律；2.会通过实验验证平面镜成像；3.认识“虚像”；4.会利用平面镜成像规律解释现象；5.了解生活中利用平面镜成像的例子。

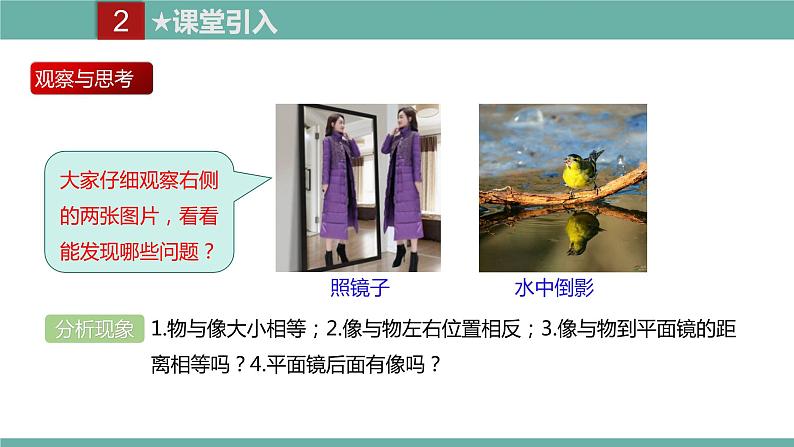

大家仔细观察右侧的两张图片，看看能发现哪些问题？
1.物与像大小相等；2.像与物左右位置相反；3.像与物到平面镜的距离相等吗？4.平面镜后面有像吗？

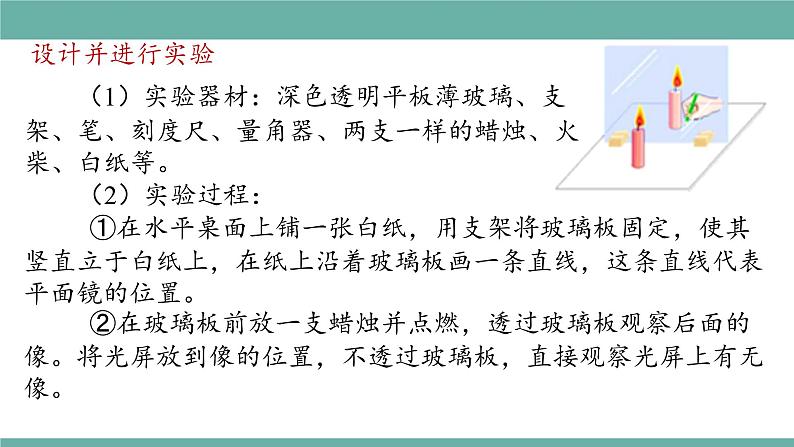

（1）实验器材：深色透明平板薄玻璃、支架、笔、刻度尺、量角器、两支一样的蜡烛、火柴、白纸等。
（2）实验过程： ①在水平桌面上铺一张白纸，用支架将玻璃板固定，使其竖直立于白纸上，在纸上沿着玻璃板画一条直线，这条直线代表平面镜的位置。 ②在玻璃板前放一支蜡烛并点燃，透过玻璃板观察后面的像。将光屏放到像的位置，不透过玻璃板，直接观察光屏上有无像。

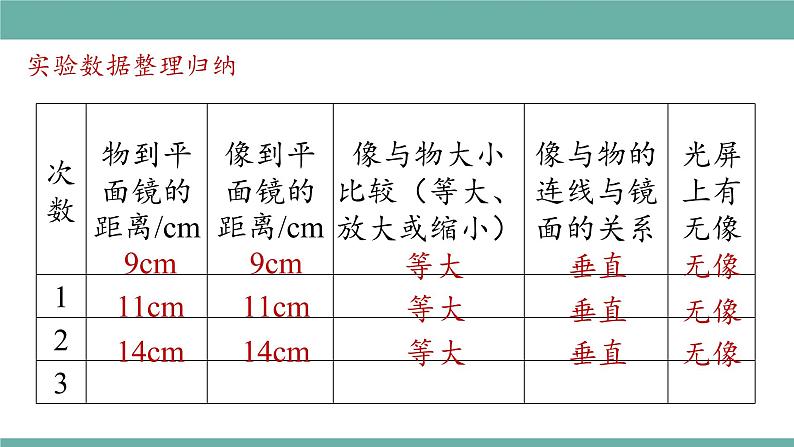

③再拿另一支没有点燃的同样的蜡烛放在玻璃板后移动，直到看上去它跟前面那根蜡烛的像完全重合，这个位置就是前面那根蜡烛的像的位置。 ④用笔在纸上记下这两个位置并注意观察蜡烛的大小和它的像的大小是否相同。 ⑤移动点燃的蜡烛，重做上面的实验。 ⑥用直线把每次实验中蜡烛和它的像的位置连起来，用量角器测量蜡烛与像的连线和镜面的夹角，用直尺量出蜡烛和像到玻璃板的距离，并填入表中。

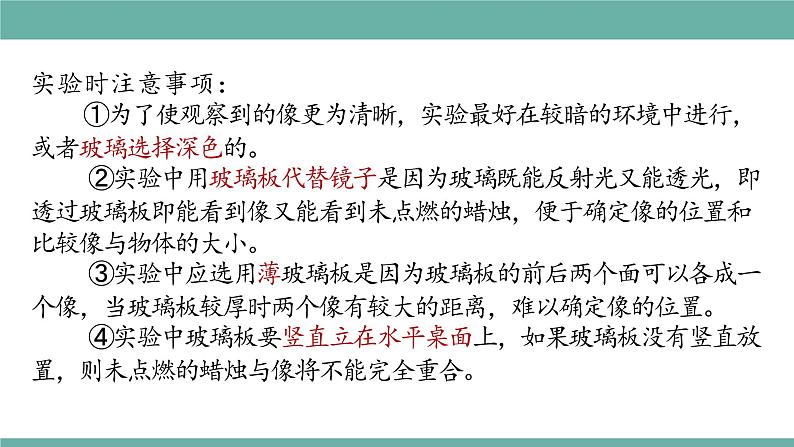

实验时注意事项： ①为了使观察到的像更为清晰，实验最好在较暗的环境中进行，或者玻璃选择深色的。 ②实验中用玻璃板代替镜子是因为玻璃既能反射光又能透光，即透过玻璃板即能看到像又能看到未点燃的蜡烛，便于确定像的位置和比较像与物体的大小。 ③实验中应选用薄玻璃板是因为玻璃板的前后两个面可以各成一个像，当玻璃板较厚时两个像有较大的距离，难以确定像的位置。 ④实验中玻璃板要竖直立在水平桌面上，如果玻璃板没有竖直放置，则未点燃的蜡烛与像将不能完全重合。
⑤实验中选用两支一样的蜡烛，让未点燃的蜡烛移动到与点燃蜡烛的像重合，为了便于确定像的位置和比较像与物的大小。⑥用点燃的蜡烛做实验的优点是所成的像比较亮，便于观察。⑦白纸用于标注玻璃板的位置，点燃的蜡烛以及所成像的位置，刻度尺用于测量蜡烛及像到玻璃板的距离，量角器用于测量蜡烛与像的连线和镜面的夹角。⑧改变蜡烛位置多次实验是为了避免一次实验数据的偶然性，使得出的结论更可靠更具有普遍性。
想一想：我们前期的猜想是如何在实验中得到印证的？
（1）实验中用两只完全一样的蜡烛用于比较________________的大小关系，未点燃的蜡烛和像完全重合，说明像和物体________________。实验中用未点燃的蜡烛代替蜡烛的像，这种实验方法叫_____________________。
（2）蜡烛及其像的位置：通过实验可观察到蜡烛与它的像位置在平面镜__________，通过对比实验数据可知蜡烛和它的像的连线与镜面_________，蜡烛和它的像到平面镜的距离_________。
平面镜所成的像的大小与物的大小相等，像与物体到平面镜的距离相等，像和物体的连线与平面镜垂直平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。
在我们生活中，找一找能提现平面镜成像特点的例子
【2020•株洲】“小荷才露尖尖角，早有蜻蜓立上头”。关于诗中描绘的场景的物理解释正确的是(　　)A．荷花在水中的像比荷花小一些 B．水越深像就越远C．蜻蜓无法在水中成像 D．水面相当于平面镜
【点拨】水面相当于平面镜，根据平面镜成像特点可知，荷花在水中的像与荷花大小相同，荷花距离水面越远，像就越远，与水的深度无关；蜻蜓也可以在水中成像。【答案】D
【2021•常州第二十四中学月考】在一些狭小的房间的墙壁上挂上几面大镜子，可以形成空间增大的感觉，这主要是利用了平面镜能够(　　)A．使物像距离是物镜距离的两倍 B．改变光路的性质C．使房间内更明亮 D．成实像
【点拨】平面镜成像，像到镜面的距离等于物体到镜面的距离，这样在视觉效果上会给人空间增大的感觉。【答案】A
[2021 四川绵阳江油期中]如图所示,平面镜前有一物体,若用一不透光的挡板挡在平面镜前,则物体在镜中所成的像是　　　(填“完整”或“不完整”)的,若人眼在图中A处观察,所看到的像相对于未放挡板时亮度将　　　　(填“变暗”或“不变”).
【解题思路】　平面镜成像时,像的大小与平面镜的大小无关,若人眼在题图中A处观察,用一不透光的挡板挡在平面镜前,物体射向平面镜的光减少,人眼所看到的像相对于未放挡板时亮度将变暗.
(2021·四川省成都市中考)夜晚，小林在明亮房间里，通过一面窗户玻璃看到了自己的像，而在晴朗的白天却看不见。对于此现象，他作出如下分析，正确的是（ ）A. 夜晚和白天，人都可以通过这面玻璃成像B. 射向这面玻璃的光，夜晚发生镜面反射，白天发生漫反射C. 白天，射向这面玻璃的光全部透过玻璃，没有反射D. 白天，人通过这面玻璃成的像更小
解：A、夜晚和白天，人都可以通过这面玻璃成像，白天阳光从屋外照射进来，由于阳光的亮度远超镜子反射的物体的成像的亮度，所以在晴朗的白天却看不见， 晚上外面暗室内亮，所以外面几乎没有反射光线进来，室内灯光越亮，反射的光线越强，像也就越清晰，故A正确；B、射向这面玻璃的光，夜晚和白天发生的都是镜面反射，故B错误；C、白天，射向这面玻璃的光一部分透过玻璃，发生折射，一部分反射，故C错误；D、由平面镜成像特点可知，白天，人通过这面玻璃成的像与人时等大的，故D错误。故选：A。平面镜成像是光的反射，物体发出或者反射的光越多像越清晰；光的反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射；平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等。此题考查镜面反射、漫反射和平面镜成像特点，与实际生活联系密切，属于综合性题目，难度不大，掌握基础知识即可正确解题。
在探究平面镜成像特点的实验中，在平面镜前放一支点燃的蜡烛，在镜中会出现一个正立的蜡烛的像，但将光屏上却没有出现蜡烛的像，可见平面镜所成的像是不存在的，是虚像。
平面镜所成像的性质是：正立的、等大的、虚像；但左右相反。
利用作图法理解虚像的概念和平面镜成像的原理
（1）如图所示，光源S向四周发光，一些光经平面镜反射后进入了人的眼睛，引起视觉。由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼光线的反向延长线的交点S′处发出的。S′就是S在平面镜中的像。
但平面镜后面实际上并没有这个发光的点，所以S′是虚像。物体上每一个点在平面镜中都有一个对应的像点，所有像点就组成了整个物体的虚像。因此平面镜所成像是虚像，像和物体上的对应点关于镜面对称。
（2）由以上分析可知，平面镜成像的原理是光的反射。平面镜所成的像实际上是来自物体的光经平面镜反射后，反射光线的反向延长线的交点。
眼睛所看到物体在平面镜中所成的像，并非是由“像”发出的，而是经平面镜反射后射入眼睛造成的，此时物体的像叫虚像。
在虚像位置放置屏幕，屏幕上无法成像
水中倒影、穿衣镜、潜望镜等
(2021·海南省中考)关于平面镜所成的像，下列说法正确的是（ ）A. 像比物体大B. 像比物体小C. 像是实像D. 像是虚像
【解析】解：平面镜成的像与物体的大小相等，即为正立等大的虚像。所以选项ABC说法错误，选项D正确。故选：D。解决此题，需要掌握平面镜成像的特点：成正立、等大的虚像，像与物体关于平面镜对称。此题主要考查了平面镜成像的特点，要理解成正立、等大虚像的真正含义，并做到灵活运用。
[2021 江西吉安永新期末]如图所示,桥在平静的水面成　　　　(填“实”或“虚”)像,半圆形桥孔与其像合在一起构成圆.桥长45 m,则桥的像长　 　　m.正中大圆直径为10 m,则大圆顶部到水面的距离为　　　　　m.
【解题思路】　平静的水面相当于平面镜,平面镜成的像与物体大小相等,因此桥的像的长度是45 m.由于像与物体关于平面镜对称,所以大圆顶部到水面的距离是5 m.
[2021 辽宁大连模拟]如图所示,检查视力时,视力表挂在房间东面的墙上,被测者识别西面墙上镜子里的像.下列表述中正确的是(　　)A.视力表在平面镜中所成的像能被我们看到,即为实像B.视力表在平面镜中的像与被测者相距5 mC.若被测者向平面镜靠近0.1 m,则她在镜中的像将变大D.若被测者看到“E”的像开口向北,则视力表上的该“E”开口向南
【解题思路】　根据平面镜成像特点可知,视力表在平面镜中所成的像是虚像,故A错误;视力表到平面镜的距离是2.7 m,根据物和像到平面镜的距离相等,可知视力表的像到平面镜的距离也是2.7 m,所以人到视力表的像的距离为2.7 m+2.7 m-0.4 m=5 m,故B正确;平面镜成像,像与物等大,与人到平面镜的距离无关,故被测者向平面镜靠近0.1 m,她在镜中的像大小不变,故C错误;平面镜成像,像和物关于镜面对称,故若被测者看到“E”的像开口向北,则视力表上的该“E”开口向北,故D错误.
平面镜成像的作图方法
作平面镜成的像主要有两种方法： 1.根据平面镜成像原理即光的反射定律作图； 2.根据平面镜成像特点即像与物关于镜面对称作图。 如下图所示，S为平面镜MN前的一点光源，我们可作出它的像S′。
1.根据平面镜成像原理即光的反射定律作图
从S射向平面镜的所有光线，经过平面镜反射后，反射光线的反向延长线都会交于S′，所以在作图时，只要任选两条从点光源S发出的射向平面镜的入射光线，作出其反射光线的反向延长线，就可以确定像点S′。
①从点光源S任意引两条光线射到平面镜上；②分别作出两条入射光线的法线；③根据光的反射定律，分别作出两条入射光线的反射光线；
④分别作出两条反射光线的反向延长线，它们的交点S′就是点光源S的像。
②取点S′使S′到镜面的距离等于S到镜面的距离（像和物到平面镜的距离相等）， S′就是S的像；
①过点S做平面镜的垂线（像和物的连线与镜面垂直）；
2.根据平面镜成像特点即像与物关于镜面对称作图 作出S关于平面镜MN的对称点S′，该点即是S的像。 作图步骤：
如图所示，AB、CD为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，试作图确定发光点S的位置，并完成光路图。
图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。
(2021·甘肃省武威市中考)如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
先根据平面镜成像的特点作出A的像；再根据平面镜成像原理可知，反射光线所有的反向延长线都会过A的像；连接像点与B点，则与平面镜的交点为入射点，再完成光路即可。本题利用了平面镜成像特点和原理来完成光路。一定要注意物与像关于镜面是对称的。【解答】先作出发光点A关于平面镜的对称点即为A的像；连接交平面镜于点即入射点，连接AO，则AO为入射光线，OB为反射光线；如图所示：。
凸面镜对光有发散作用，常用于汽车后视镜、急转弯处放大视野。如图a所示。
凹面镜对光有会聚作用，常用于太阳能灶，如图b所示。
平面镜、凸面镜、凹面镜的异同
