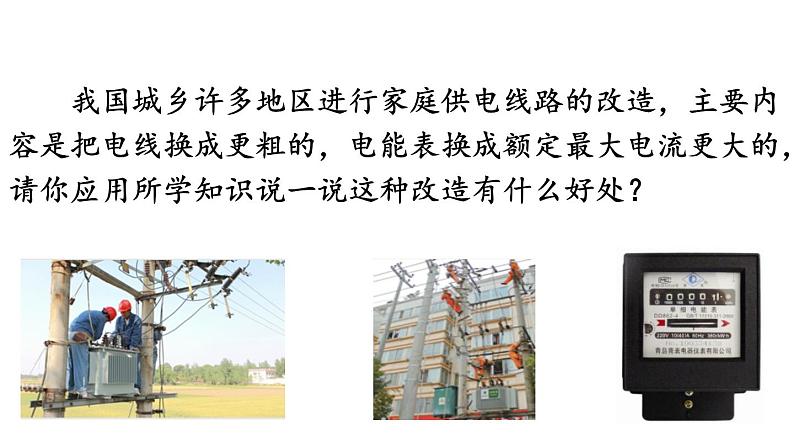

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成额定最大电流更大的，请你应用所学知识说一说这种改造有什么好处？

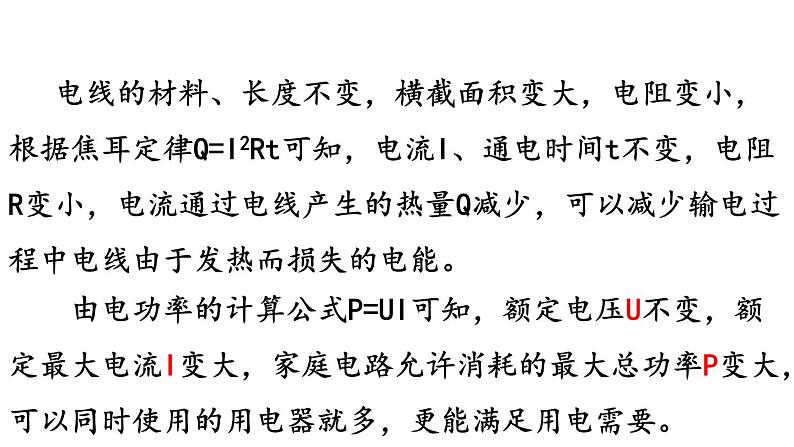

电线的材料、长度不变，横截面积变大，电阻变小，根据焦耳定律Q=I2Rt可知，电流I、通电时间t不变，电阻R变小，电流通过电线产生的热量Q减少，可以减少输电过程中电线由于发热而损失的电能。
由电功率的计算公式P=UI可知，额定电压U不变，额定最大电流I变大，家庭电路允许消耗的最大总功率P变大，可以同时使用的用电器就多，更能满足用电需要。
一、家用电器的总功率过大及对家庭电路的影响
在家庭电路中，如果用电器总功率过大，电路中电流会怎样变化？

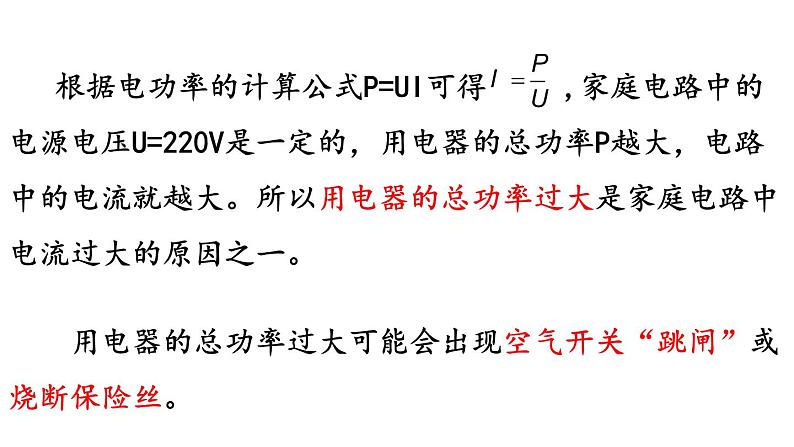

根据电功率的计算公式P=UI可得 ,家庭电路中的电源电压U=220V是一定的，用电器的总功率P越大，电路中的电流就越大。所以用电器的总功率过大是家庭电路中电流过大的原因之一。
用电器的总功率过大可能会出现空气开关“跳闸”或烧断保险丝。

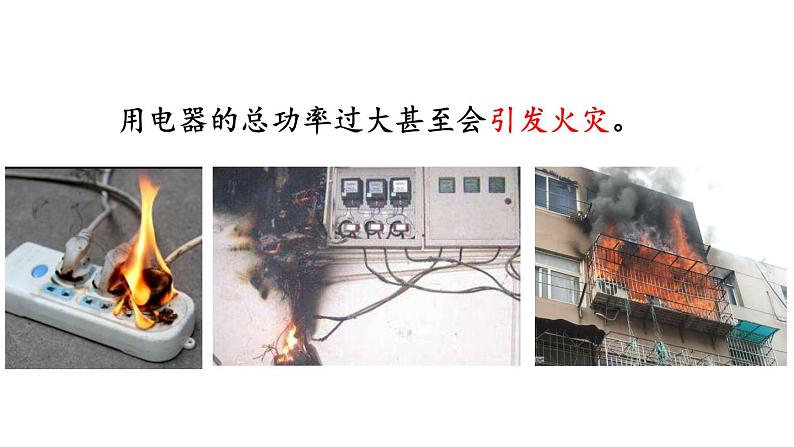

用电器的总功率过大甚至会引发火灾。
CCTV“广而告之”栏目曾播放过一段公益广告(如图)，图中的电视机与其他用电器是______联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_______，根据焦耳定律Q＝I2Rt可知，干路上的电流产生过多的______，使导线的温度急剧升高，从而会烧坏插座和干路的导线，容易引起火灾。
例题 炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220V 10（40）A”的字样。请你通过计算说明：　 （1）使用这台空调时，通过它的电流是多少？　 （2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
所以，从安全用电的角度考虑，可以安装这样一台空调。
I=I1 +I2=4.55A+25.45A=30 A
想一想，第（2）问还可以怎样解答？
（2）P=P1 +P2=1000W+5600W=6600W
P额=U额I额=220V×40A=8800W
例如,改装电路时不小心,使火线和零线直接连通造成短路;电线绝缘皮被刮破或烤焦,电线和用电器使用年限过长,绝缘皮破损或老化,也会使火线和零线直接连通或电器进水造成短路。
由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
二、形成家庭电路中短路的原因及对家庭电路的影响
为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
如课本图19.2-4,A、B两个接线柱间是一段保险丝,C、D两个接线柱间是一段铜丝。移动滑动变器的滑片,观察两段金属丝的变化。
注意：选用合适规格的保险丝，禁止用铜丝或者铁丝代替。
电路中电流过大时，迅速产生较多的热量，温度升高达到熔点而熔断，自动切断电路，起到保护作用。
用电阻较大、熔点较低的铅锑合金制成。
额定电流应等于或稍大于电路最大正常工作电流（电能表的额定最大电流）。
新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关代替。
商场中,一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说,微波炉很省电,用它加热食品花不了多少电费;顾客说,微波炉很费电,他家的微波炉常常“烧保险”。他们各是从什么角度说的?应该怎样用科学术语表达他们的意思?你能解决他们的矛盾吗?
售货员是从电能的角度说的，顾客是从电功率的角度说的。
用微波炉加热食品时间短，消耗的电能少，花不了多少电费。微波炉的电功率较大，要与其它用电器分开使用。
动手动脑学物理第1—3题。
1.如图19-2-6所示的甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来,甲、乙两图产生电流过大的原因是不同的。其原因各是什么?
甲：用电器的总功率过大；乙：电路发生了短路。
3.制作保险丝为什么要选择熔点较低、电阻较大的材料?
答：选择电阻较大的材料，可以使其在电流较大时产生较多的热量；选用熔点较低的材料可以使其容易烧断。这样当有过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点而熔断，从而自动切断电路，起到保险作用。
1.(2020·济南)随着人们生活水平的提高，很多家庭添置了大功率用电器。由于家庭电路改造的滞后，有时会出现图所示的现象。图中，甲处是电源插排的电源线，乙处是微波炉的电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电冰箱、洗衣机和电视机。这四处中最容易因为电流过大引起火灾的是（ ）  A.甲处 B.乙处 C.丙处 D.丁处2.(2019·广安)下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（  ）A.开关中的两个线头相碰 B.双孔插座中的两个线头相碰C.灯泡灯丝断了 D.插头和插座接触不良
3.(2020·武汉)如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（  ）A.电能表用来计量家中所有用电器的总功率B.空调正常工作时，吊灯一定发光C.如果插座被短路，“漏电保护器”就会切断电流D.空气开关“跳闸”，可能是电路发生短路引起的4.(2020·黔西南)在家庭电路中，保险丝熔断的原因是短路或用电器的总功率____；串联在电路中的保险丝，电阻比较____，熔点低，当电流过大时，迅速升温熔断，切断电路。
5.(2020·十堰)家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生____ ， 这时电路中的________（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器______过大，也会导致电路中电流过大。6.(2020·丹东)新建居民楼电路中，当电流过大时________自动断开，切断电路，俗称跳闸：为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上________ 对人体起到保护作用。7.(2019·湘西)家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和____________。8. (2019·泸州) 为安全用电，家庭电路中的空气开关应装在____线上；空气开关“跳闸”后，受它控制的电路处于_____（选填“短路”“断路”或“通路”）状态。
1、家庭电路中电流过大的原因：①用电器的总功率过大；②电路发生短路。
2、保险丝是用电阻较大、熔点较低的铅锑合金制作的。它的作用是当电流过大时温度升高而熔断，切断电路，起到保护作用。（禁止用铜丝、铁丝等代替保险丝。）
3、选择保险丝时应使它的额定电流等于或稍大于电路最大正常工作电流（电能表的额定最大电流）。
