2020-2021学年第2节 电流和电路备课ppt课件
展开
这是一份2020-2021学年第2节 电流和电路备课ppt课件，共25页。PPT课件主要包含了电流和电路，本节课内容，两种电荷，原子的核式结构，绝缘体，异种相吸，验电器，电荷量，微观解释，引入概念等内容，欢迎下载使用。
第15章 第2节 课时1
人教版-物理-九年级上册
知识回顾-导入新课-学习目标-探究新知-课堂小结-课堂练习

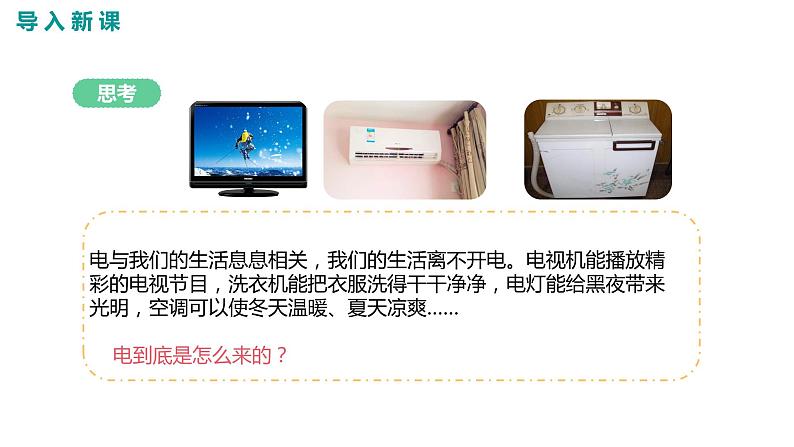

电与我们的生活息息相关，我们的生活离不开电。电视机能播放精彩的电视节目，洗衣机能把衣服洗得干干净净，电灯能给黑夜带来光明，空调可以使冬天温暖、夏天凉爽…… 电到底是怎么来的？

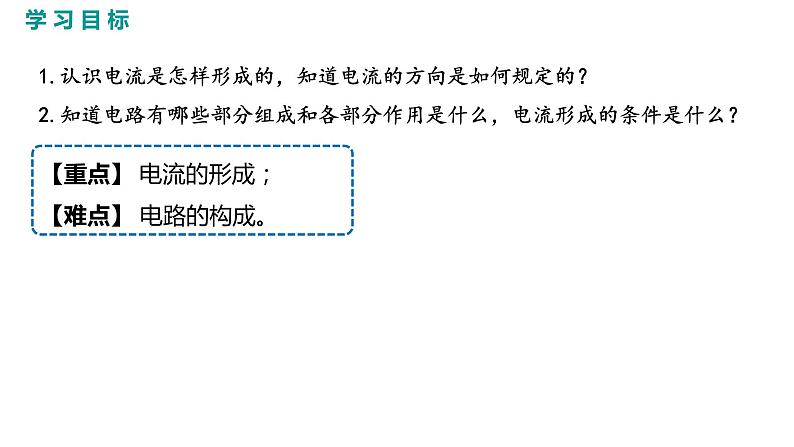

1.认识电流是怎样形成的，知道电流的方向是如何规定的？ 2.知道电路有哪些部分组成和各部分作用是什么，电流形成的条件是什么？
【重点】 电流的形成；【难点】 电路的构成。

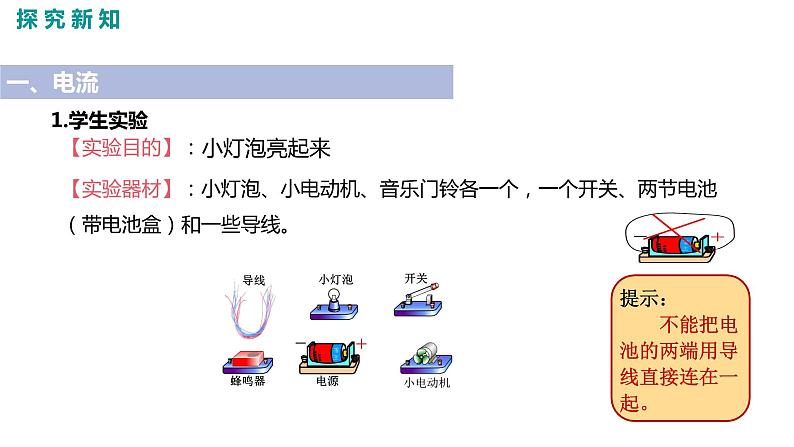

【实验器材】：小灯泡、小电动机、音乐门铃各一个，一个开关、两节电池（带电池盒）和一些导线。

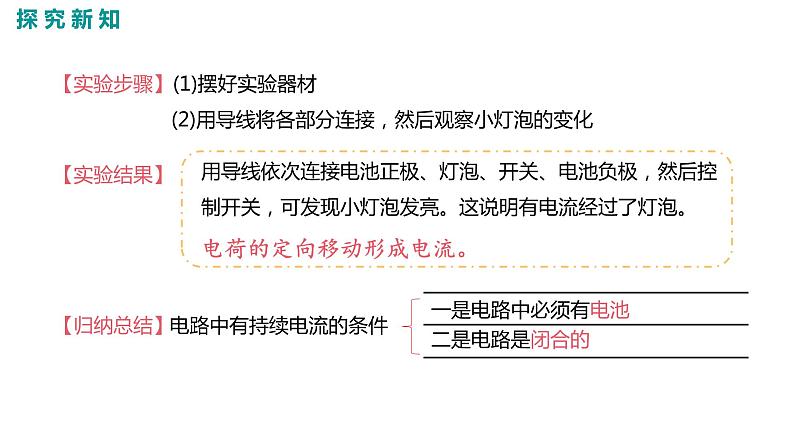

用导线依次连接电池正极、灯泡、开关、电池负极，然后控制开关，可发现小灯泡发亮。这说明有电流经过了灯泡。电荷的定向移动形成电流。
【实验步骤】(1)摆好实验器材 (2)用导线将各部分连接，然后观察小灯泡的变化

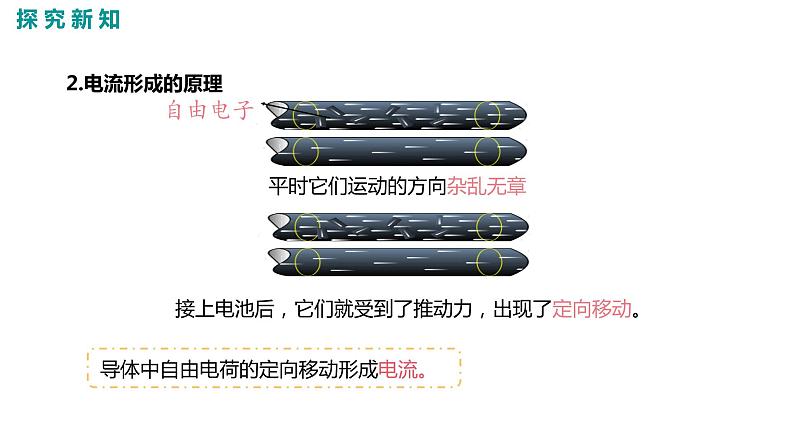

平时它们运动的方向杂乱无章
接上电池后，它们就受到了推动力，出现了定向移动。
导体中自由电荷的定向移动形成电流。
发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。科学家为了研究电流的方便，把正电荷定向移动的方向规定为电流的方向。
电源外部电流的方向是：正极 用电器 负极 。 电源内部电流的方向是：由电源负极流向电源正极。
发光二极管是一种电子元件，简称LED。它的两根引脚中较长的为正极。当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光。所以，根据其发光与否，可以判断电路中是否有电流及电流的方向。
发光二极管具有单向导电性
1.下列关于电流的说法,正确的是 ( )A.电荷只要移动就能形成电流B.电荷只有定向移动才能形成电流C.电流的方向与电子定向移动的方向相同D.电路中电流方向一定由电池负极流向正极
1.B 【解题思路】 电荷只有定向移动才能形成电流,因此A错误,B正确;电流的方向与负电荷定向移动的方向相反,因此C错误;电路中电池外部的电流方向一定由电池正极流向负极,因此D错误.
2.电路中有持续电流的条件是 ( )A.电路中有用电器 B.电路中有电源 C.电路中有开关 D.电路中有电源,还要形成闭合回路
2.D 【解题思路】 电路中有持续电流的条件有两个,一是有电源,二是形成闭合回路.
（1）电路就是用导线把电源、用电器、开关连接起来组成的电流通路。
（2）一个简单的电路包括电源、用电器、开关和导线四种基本的电路元件。
电源 提供电能的装置用电器 消耗电能的装置导线 电流的通道开关 控制电路的通、断
2. 电路中元件的作用
1.关注生活物理[2020江苏苏州期中]许多宾馆都利用房卡取电,如图所示,只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于电路中的 .通电后用一个便携式充电器给手机电池充电,在充电过程中,该手机电池相当于电路中的 .(两空均填“电源”“用电器”或“开关”)
1.【参考答案】 开关 用电器【解题思路】 房卡能够控制房间内的用电器的使用,作用相当于电路中的开关;在充电过程中,该手机电池相当于电路中的用电器.
方向：正电荷定向移动的方向
形成条件：有电源，是通路
构成：电源、开关、导线、用电器
1.下列关于电路的说法错误的是 ( )A.电源是提供电能的装置B.电路中必须有电源并且是闭合状态,电路中才有电流C.电流沿着“正极→用电器→负极”的方向流动D.用电器是将其他形式的能转化为电能的装置
1.D 【解题思路】 电源在电路中是提供电能的装置,故A正确;电路中产生电流的条件有两个,一是有电源,二是电路为闭合回路,故B正确;物理学中把正电荷定向移动的方向规定为电流的方向,按照这个规定,在电源外部,电流方向是沿着“正极→用电器→负极”的方向流动,故C正确;用电器是消耗电能的装置,它将电能转化为其他形式的能,故D错误.故选 D.
2.强化物理观念[2021山西大学附中月考]如图为通电电路中一段导线内的电荷分布示意图,●表示带正电的原子核,⊝表示带负电的自由电子.关于导线中电荷的定向移动方向,正确的是 ( )A.两种电荷都向左定向移动B.两种电荷都向右定向移动C.●向右做定向移动, ⊝向左做定向移动D.●不做定向移动, ⊝向左做定向移动
2.D 【解题思路】 电流的方向向右,根据电流方向的规定,自由电子(负电荷)定向移动的方向向左,原子核带正电,不做定向移动.故选D.
3.[2021北京一零一中学段考]如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上了负电,下列说法正确的是 ( )A.a上的一些电子转移到b上,瞬时电流方向b→aB.b上的一些电子转移到a上,瞬时电流方向a→bC.b上的一些原子核转移到a上,瞬时电流方向b→aD.a上的一些原子核转移到b上,瞬时电流方向a→b
3.A 【解题思路】 带负电的物体带有多余电子,当接触不带电的验电器的金属球b时,a上多余电子的一部分转移到b上;电流的方向与电子定向移动的方向相反,因此瞬时电流方向为b→a.
第15章 第2节 课时1
人教版-物理-九年级上册
知识回顾-导入新课-学习目标-探究新知-课堂小结-课堂练习
电与我们的生活息息相关，我们的生活离不开电。电视机能播放精彩的电视节目，洗衣机能把衣服洗得干干净净，电灯能给黑夜带来光明，空调可以使冬天温暖、夏天凉爽…… 电到底是怎么来的？
1.认识电流是怎样形成的，知道电流的方向是如何规定的？ 2.知道电路有哪些部分组成和各部分作用是什么，电流形成的条件是什么？
【重点】 电流的形成；【难点】 电路的构成。
【实验器材】：小灯泡、小电动机、音乐门铃各一个，一个开关、两节电池（带电池盒）和一些导线。
用导线依次连接电池正极、灯泡、开关、电池负极，然后控制开关，可发现小灯泡发亮。这说明有电流经过了灯泡。电荷的定向移动形成电流。
【实验步骤】(1)摆好实验器材 (2)用导线将各部分连接，然后观察小灯泡的变化
平时它们运动的方向杂乱无章
接上电池后，它们就受到了推动力，出现了定向移动。
导体中自由电荷的定向移动形成电流。
发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。科学家为了研究电流的方便，把正电荷定向移动的方向规定为电流的方向。
电源外部电流的方向是：正极 用电器 负极 。 电源内部电流的方向是：由电源负极流向电源正极。
发光二极管是一种电子元件，简称LED。它的两根引脚中较长的为正极。当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光。所以，根据其发光与否，可以判断电路中是否有电流及电流的方向。
发光二极管具有单向导电性
1.下列关于电流的说法,正确的是 ( )A.电荷只要移动就能形成电流B.电荷只有定向移动才能形成电流C.电流的方向与电子定向移动的方向相同D.电路中电流方向一定由电池负极流向正极
1.B 【解题思路】 电荷只有定向移动才能形成电流,因此A错误,B正确;电流的方向与负电荷定向移动的方向相反,因此C错误;电路中电池外部的电流方向一定由电池正极流向负极,因此D错误.
2.电路中有持续电流的条件是 ( )A.电路中有用电器 B.电路中有电源 C.电路中有开关 D.电路中有电源,还要形成闭合回路
2.D 【解题思路】 电路中有持续电流的条件有两个,一是有电源,二是形成闭合回路.
（1）电路就是用导线把电源、用电器、开关连接起来组成的电流通路。
（2）一个简单的电路包括电源、用电器、开关和导线四种基本的电路元件。
电源 提供电能的装置用电器 消耗电能的装置导线 电流的通道开关 控制电路的通、断
2. 电路中元件的作用
1.关注生活物理[2020江苏苏州期中]许多宾馆都利用房卡取电,如图所示,只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于电路中的 .通电后用一个便携式充电器给手机电池充电,在充电过程中,该手机电池相当于电路中的 .(两空均填“电源”“用电器”或“开关”)
1.【参考答案】 开关 用电器【解题思路】 房卡能够控制房间内的用电器的使用,作用相当于电路中的开关;在充电过程中,该手机电池相当于电路中的用电器.
方向：正电荷定向移动的方向
形成条件：有电源，是通路
构成：电源、开关、导线、用电器
1.下列关于电路的说法错误的是 ( )A.电源是提供电能的装置B.电路中必须有电源并且是闭合状态,电路中才有电流C.电流沿着“正极→用电器→负极”的方向流动D.用电器是将其他形式的能转化为电能的装置
1.D 【解题思路】 电源在电路中是提供电能的装置,故A正确;电路中产生电流的条件有两个,一是有电源,二是电路为闭合回路,故B正确;物理学中把正电荷定向移动的方向规定为电流的方向,按照这个规定,在电源外部,电流方向是沿着“正极→用电器→负极”的方向流动,故C正确;用电器是消耗电能的装置,它将电能转化为其他形式的能,故D错误.故选 D.
2.强化物理观念[2021山西大学附中月考]如图为通电电路中一段导线内的电荷分布示意图,●表示带正电的原子核,⊝表示带负电的自由电子.关于导线中电荷的定向移动方向,正确的是 ( )A.两种电荷都向左定向移动B.两种电荷都向右定向移动C.●向右做定向移动, ⊝向左做定向移动D.●不做定向移动, ⊝向左做定向移动
2.D 【解题思路】 电流的方向向右,根据电流方向的规定,自由电子(负电荷)定向移动的方向向左,原子核带正电,不做定向移动.故选D.
3.[2021北京一零一中学段考]如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上了负电,下列说法正确的是 ( )A.a上的一些电子转移到b上,瞬时电流方向b→aB.b上的一些电子转移到a上,瞬时电流方向a→bC.b上的一些原子核转移到a上,瞬时电流方向b→aD.a上的一些原子核转移到b上,瞬时电流方向a→b
3.A 【解题思路】 带负电的物体带有多余电子,当接触不带电的验电器的金属球b时,a上多余电子的一部分转移到b上;电流的方向与电子定向移动的方向相反,因此瞬时电流方向为b→a.
