广东省汕头市2021年中考物理模拟考试试卷（解析版及原卷版）

这是一份广东省汕头市2021年中考物理模拟考试试卷（解析版及原卷版），文件包含广东省汕头市2021年中考物理模拟考试试卷原卷版docx、广东省汕头市2021年中考物理模拟考试试卷解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

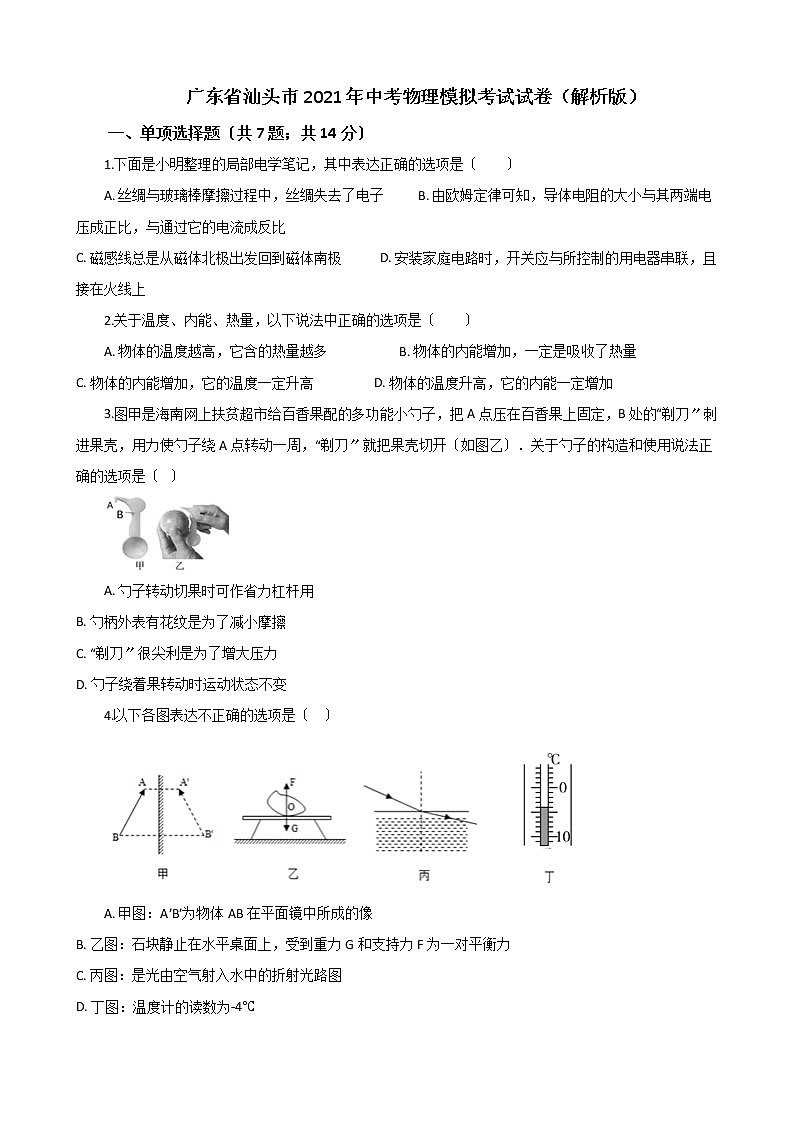

广东省汕头市2021年中考物理模拟考试试卷（解析版）
一、单项选择题〔共7题；共14分〕
1.下面是小明整理的局部电学笔记，其中表达正确的选项是〔　　〕
A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子          B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比
C. 磁感线总是从磁体北极出发回到磁体南极           D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上
2.关于温度、内能、热量，以下说法中正确的选项是〔　　〕
A. 物体的温度越高，它含的热量越多                      B. 物体的内能增加，一定是吸收了热量
C. 物体的内能增加，它的温度一定升高                  D. 物体的温度升高，它的内能一定增加
3.图甲是海南网上扶贫超市给百香果配的多功能小勺子，把A点压在百香果上固定，B处的“剃刀〞刺进果壳，用力使勺子绕A点转动一周，“剃刀〞就把果壳切开〔如图乙〕．关于勺子的构造和使用说法正确的选项是〔  〕

A. 勺子转动切果时可作省力杠杆用
B. 勺柄外表有花纹是为了减小摩擦
C. “剃刀〞很尖利是为了增大压力
D. 勺子绕着果转动时运动状态不变
4.以下各图表达不正确的选项是〔   〕

A. 甲图：A′B′为物体AB在平面镜中所成的像
B. 乙图：石块静止在水平桌面上，受到重力G和支持力F为一对平衡力
C. 丙图：是光由空气射入水中的折射光路图
D. 丁图：温度计的读数为-4℃

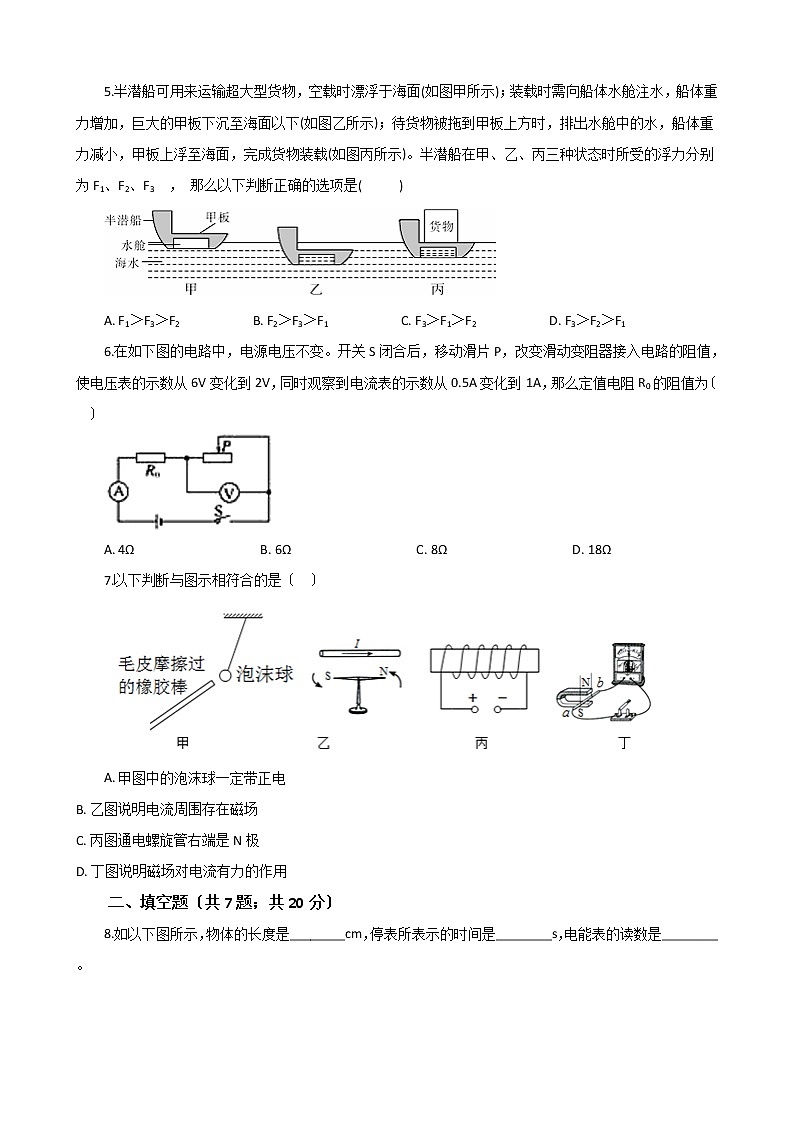

5.半潜船可用来运输超大型货物，空载时漂浮于海面(如图甲所示)；装载时需向船体水舱注水，船体重力增加，巨大的甲板下沉至海面以下(如图乙所示)；待货物被拖到甲板上方时，排出水舱中的水，船体重力减小，甲板上浮至海面，完成货物装载(如图丙所示)。半潜船在甲、乙、丙三种状态时所受的浮力分别为F1、F2、F3 ， 那么以下判断正确的选项是(　   　)

A. F1＞F3＞F2                      B. F2＞F3＞F1                      C. F3＞F1＞F2                      D. F3＞F2＞F1
6.在如下图的电路中，电源电压不变。开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A，那么定值电阻R0的阻值为〔   〕

A. 4Ω                                       B. 6Ω                                       C. 8Ω                                       D. 18Ω
7.以下判断与图示相符合的是〔   〕

A. 甲图中的泡沫球一定带正电
B. 乙图说明电流周围存在磁场
C. 丙图通电螺旋管右端是N极
D. 丁图说明磁场对电流有力的作用
二、填空题〔共7题；共20分〕

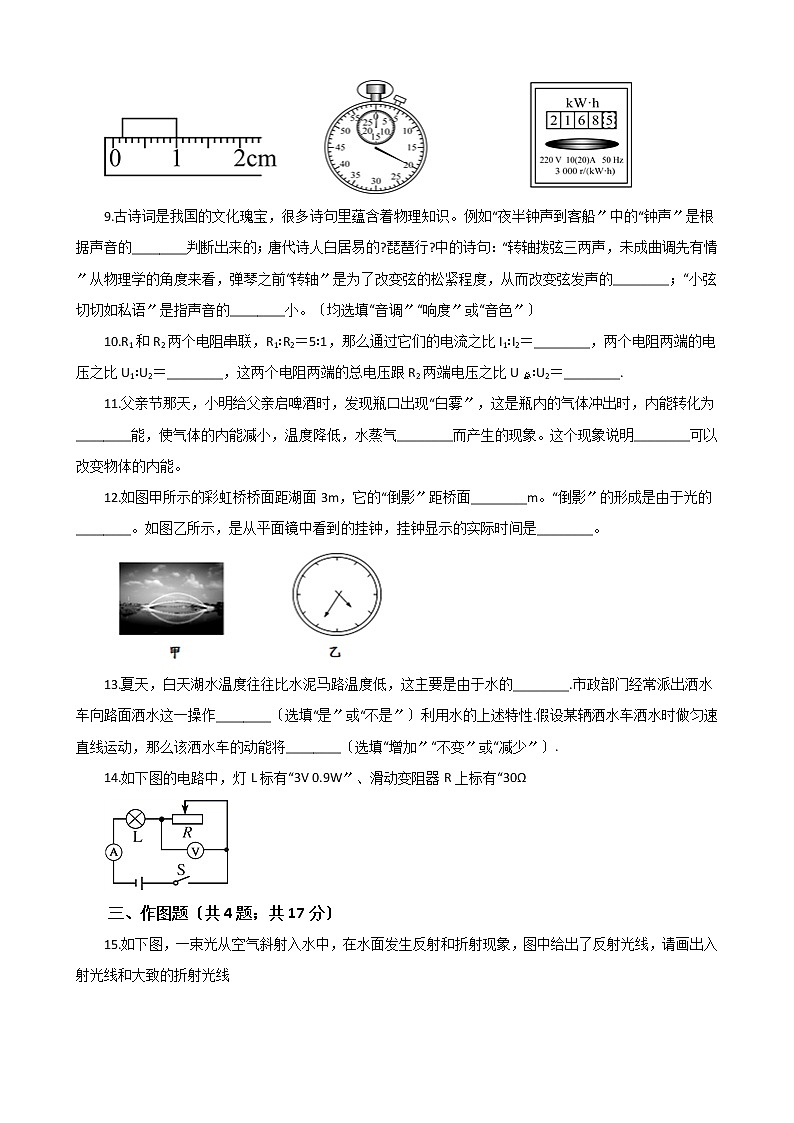

8.如以下图所示，物体的长度是________cm，停表所表示的时间是________s，电能表的读数是________。

9.古诗词是我国的文化瑰宝，很多诗句里蕴含着物理知识。例如“夜半钟声到客船〞中的“钟声〞是根据声音的________判断出来的；唐代诗人白居易的?琵琶行?中的诗句：“转轴拨弦三两声，未成曲调先有情〞从物理学的角度来看，弹琴之前“转轴〞是为了改变弦的松紧程度，从而改变弦发声的________；“小弦切切如私语〞是指声音的________小。〔均选填“音调〞“响度〞或“音色〞〕
10.R1和R2两个电阻串联，R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两个电阻两端的电压之比U1∶U2＝________，这两个电阻两端的总电压跟R2两端电压之比U总∶U2＝________.
11.父亲节那天，小明给父亲启啤酒时，发现瓶口出现“白雾〞，这是瓶内的气体冲出时，内能转化为________能，使气体的内能减小，温度降低，水蒸气________而产生的现象。这个现象说明________可以改变物体的内能。
12.如图甲所示的彩虹桥桥面距湖面3m，它的“倒影〞距桥面________m。“倒影〞的形成是由于光的________。如图乙所示，是从平面镜中看到的挂钟，挂钟显示的实际时间是________。

13.夏天，白天湖水温度往往比水泥马路温度低，这主要是由于水的________.市政部门经常派出洒水车向路面洒水这一操作________〔选填“是〞或“不是〞〕利用水的上述特性.假设某辆洒水车洒水时做匀速直线运动，那么该洒水车的动能将________〔选填“增加〞“不变〞或“减少〞〕.
14.如下图的电路中，灯L标有“3V 0.9W〞、滑动变阻器R上标有“30Ω

三、作图题〔共4题；共17分〕
15.如下图，一束光从空气斜射入水中，在水面发生反射和折射现象，图中给出了反射光线，请画出入射光线和大致的折射光线

16.如下图，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图

17.一个工人站在地面上，使用如下图的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．

18.如下图，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合平安用电的原那么．

四、实验题〔共5题；共27分〕
19.小明在“探究不同液体的吸热情况〞试验中，用了如图甲所示的两套完全一样的装置，他按实验要求分别对甲和乙两种液体物质进展加热，实验数据记录如表．

物质
初温/℃
加热时间/min
末温/℃
甲
20
6
45
乙
20
6
68

〔1〕按实验要求，甲和乙的质量________〔选填“一样〞或“不一样〞〕

〔2〕在此实验中，如果要使甲和乙的最后温度一样，就要给________加热更长的时间，此时，甲吸收的热量________〔选填“大于〞或“小于〞或“等于〞〕乙吸收的热量．

〔3〕根据实验数据分析得知，________〔选填“甲〞或“乙〞〕的比热容大．

〔4〕物质甲从温度由20℃加热到45℃的过程中，他的内能________〔选填“增大〞或“减小〞〕．这是采用________方式改变物体内能的．

20.如图在“探究凸透镜成像规律〞的实验中：

〔1〕实验用光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为________cm的凸透镜完成实验．
〔2〕实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做的目的是________．
〔3〕当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像，那么像是倒立、________的实像．
〔4〕实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到．如图乙所示，在(3)的根底上，拿掉光屏，用肉眼在________(选填“A〞“B〞或“C〞)位置沿图示方向能看到这个实像．
〔5〕在(3)的根底上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置________(选填“凸〞或“凹〞)透镜，才可能在光屏上得到清晰的像，这其实就是________(选填“近视眼〞或“远视眼〞)的矫正原理．
21.在“测定小灯泡的电功率〞的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V〔灯丝电阻约为12Ω〕。

〔1〕为了能顺利完成该实验，以下两种规格的滑动变阻器应选用_____〔选填字母〕。
A.“10Ω0.5A〞的滑动变阻器
B.“20Ω0.5A〞的滑动变阻器
〔2〕用笔画线代替导线，将图甲所示的实物电路连接完整。
〔3〕闭合开关前，应将图甲中的滑动变阻器的滑片滑到________〔选填“A〞或“B〞〕端。
〔4〕闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数。假设电路只有一处故障，那么故障原因是________。
〔5〕排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________〔选填“A〞或“B〞〕端移动。
〔6〕通过小灯泡的电流随它两端电压变化的关系如图丙所示，分析图像可知：
①该小灯泡正常发光时的额定功率为________W；
②小灯泡灯丝的电阻是变化的，主要是受________变化的影响。
22.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进展实验

⑴在图中，CD间接上一段保险丝，AB间接入电流表，其它局部按图所示连接好电路．
⑵当开关闭合时，灯泡________(填“发光〞或“不发光〞)，电流表________(填“有〞或“无〞)示数．
⑶断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流一样时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
23.小红猜测动能的大小可能与物体质量和运动速度有关，于是设计了如图甲、乙所示的实验，探究动能的大小与哪些因素有关。

⑴让质量一样的两个小球沿同一光滑斜面分别从A处和B处开场向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图甲所示。
⑵让不同质量的两个小球沿同一光滑斜面分别从B处开场向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图乙所示。
上述甲、乙两组实验中：
①乙图中让不同质量的两个小球从同一高度滚下的目的是使两球到达水平面时，具有一样的________。
②选用图甲探究的是动能与________的关系，理由是：两球________相等；得出的结论是：________。
③物理研究方法有许多，如等效替代法、类比法、比照法、控制变量法。本实验中运用了两种研究方法，用纸盒移动的距离长短来表示小球动能的大小运用了________法。
五、计算题〔共1题；共15分〕
24.一辆汽车以72 km/h的速度匀速行驶10 min，消耗的汽油为1.2 kg。汽车匀速行驶时受到的牵引力F＝1.2×103N，汽油的热值q＝4.6×107J/kg。问：
〔1〕这段时间内汽油完全燃烧放出的热量是多少？
〔2〕这段时间内汽车牵引力做功的功率是多少？
〔3〕该汽车的效率是多少？
六、综合题〔共2题；共27分〕
25.应急照明灯是在正常照明电源发生故障时，能持续照明而不连续工作的一类灯具，如下图，当照明电路突然停电时，应急照明灯通过自动控制电路及相关部件自动把灯泡跟蓄电池接通，从而实现自动应急照明．下表为某型号应急照明灯的主要技术数据：
应急照明光源   蓄电池
种类
数量
灯泡额定电压
应急照明功率
类别
额定电压
容量
灯泡
2只
2.4V
0.96W×2
Ni﹣Cd
2.4V
1.8Ah

求：
〔1〕根据上述技术数据，判断两灯的连接方式，并简要说明理由；
〔2〕单只灯泡正常发光时的电流；
〔3〕单只灯泡正常发光时的电阻；
〔4〕根据蓄电池的“额定电压〞和“容量〞〔容量“1.8Ah〞指的是如果放电电流为1.8A，那供电时间约1小时〕，估算这种蓄电池最多可储存的电能；
〔5〕蓄电池充满电后，可以实现的最长连续应急照明的时间。
26.阅读短文，答复以下问题：
太阳能路灯
城市大力开展绿色能源，如图甲是城市道路两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．它的构造示意图如图乙，工作时能量流程图如图丙．

LED发光二极管是一种半导体器件，它具有工作电压低〔2﹣4V〕、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点．它与普通的白炽灯发光原理不同，可以把电直接转化为光．实验测得LED发光二极管两端加不同电压时的电流，数据如表：
电压/V
1
1.5
2.0
2.3
2.5
2.8
3.0
3.3
3.5
3.6
3.7
电流/mA
0
0
0
5
10
60
160
380
690
900
1250
〔1〕太阳能电池板将太阳能转化为________能，给蓄电池充电时转化为________能．太阳能是________能源〔选填“一次〞或“二次〞〕；
〔2〕为使LED发光二极管正常工作，应将几个LED发光二极管________〔选填“串联〞或“并联〞〕才能平安使用；
〔3〕如图乙所示，晚上LED发光二极管点亮时控制开关S与________〔选填“a〞或“b〞〕触点接触；


答案解析局部
一、单项选择题
1.【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；
B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；
C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。
故答案为D。：
【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据平安用电的原那么分析判断。
2.【解析】【解答】A、物体的温度越高分子运动越剧烈，所以分子的动能在不断的增大；热量不能够用含有来表达，A不合题意；
B、改变物体内能的方式有做功和热传递，物体的内能增大，可能是做功改变的，也可能是热传递改变，不一定是吸收热量，B不合题意；
C、物体的内能增大，物体的温度不一定升高，例如晶体在熔化的过程中，需要继续吸收热量，但温度不变，C不合题意；
D、物体的温度升高，内能增大，D符合题意 .
故答案为：D .
【分析】AD、同一物体的温度越高内能越大 . 热量是一个过程量，不能够用含有来表达；
B、做功和热传递都可以使物体的内能发生改变；
C、同一物体的温度越高内能越大，但内能增时，温度不一定发生变化，也可能是物体的状态发生了变化，如晶体的熔化过程 .
3.【解析】【解答】A、勺子转动切果时，动力臂大于阻力臂，所以可作省力杠杆用，A符合题意；
B、勺柄外表有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，B不符合题意；
C、“剃刀〞很尖利，是在压力一定时，通过减小受力面积来增大压强，C不符合题意；
D、勺子绕着果转动时，勺子的运动方向发生变化，其运动状态发生变化，D不符合题意．
故答案为：A

【分析】增大接触面的粗糙程度可以增大摩擦；减小受力面积可以增大压强；动力臂大于阻力臂，所以可作省力杠杆。
4.【解析】【解答】A.平面镜成像中，物体和像关于平面镜对称，A正确，不符合题意；
B.由于石块静止，所以受平衡力作用，石块收到重力和支持力，所以此二力为平衡力，B正确，不符合题意；
C.光由空气斜射入水中，折射光线偏向法线，C错误，符合题意；
D.温度计液柱上外表位于零刻度线下4格处，所以读作-4℃，D正确，不符合题意
故答案为：C

【分析】平面镜成像时，像和物体关于平面镜对称；光由空气斜射入水中，折射光线靠近法线；根据温度计液柱位置测量温度。
5.【解析】【解答】根据阿基m德原理可知，浮力等于排开的液体所受的重力；甲和乙相比，乙的排水量较大，乙的浮力大于甲；甲和丙相比，都是处于漂浮状态，浮力都等于重力，而丙的重力大，所以丙的浮力大于甲；乙和丙相比，乙的排水量较大，所以乙的浮力大于丙；综上所述，可知乙的浮力最大，甲的浮力最小，
故答案为：B。
【分析】比浮力与物体重力大小：F浮＜G ，下沉；F浮 ＞G ，上浮；F浮=G ，悬浮或漂浮.
6.【解析】【解答】R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，滑动变阻器滑动过程中，电源电压保持不变，由题意可得
即
解得
故答案为：C。

【分析】电压变化量和电流的变化量的比值是定值电阻；在串联电路中，总电压等于各用电器电压之和。
7.【解析】【解答】A．毛皮摩擦过的橡胶棒带负电，吸引泡沫球，小球可能带正电也可能不带电，因为带电体具有吸引轻小物体的性质，A不符合题意；
B．通电导体周围存在一种使小磁针发生偏转，说明电流周围存在磁场，B符合题意；
C．根据安培定那么判断，螺线管左端是N极，C不符合题意；
D．此现象是电磁感应现象，说明闭合电路的导体做切割磁感线运动时有感应电流产生，D不符合题意。
故答案为：B。

【分析】带电体可以吸引轻小物体，但不确定带电性质；通电导体周围存在磁场；根据安培定那么可以判断螺线管的磁极位置；电磁感应的装置中是没有电源的。
二、填空题
8.【解析】【解答】物体右侧和整刻度线对齐，从右向左共8个整单元格，真实值为0.8cm，整单元格多出的局部为估计值0.05cm，测量值是真实值加上估计值，所以物体的长度为0.85cm。停表读数时，先读分针再读秒针，秒针刚刚偏转“0〞刻度，所以读作20s。电能表的最后虚线框内的为小数位，所以读作2168.5kW·h。
【分析】根据物体对应刻度尺的位置测量长度；根据停表的分钟指针和秒钟指针位置测量时间；根据电能表窗口示数计算消耗的电能。
9.【解析】【解答】音色是区分发声体的依据。改变弦的松紧程度，拨动时改变了琴弦的频率，频率决定音调的上下。“小弦切切如私语〞形容声音小，指声音的响度。
【分析】声音的特色是音色；声音的上下是音调；声音的大小是响度。
10.【解析】【解答】 ∵串联电路中各处的电流I相等，∴两电阻串联时的电流之比 = ∵I＝ ，∴两电阻串联时的电压之比 = = = 设 =U
那么U1＝5U
U总＝U1+U2＝5U+U＝6U
那么 = =

【分析】串联电路中电流处处相等，总电压等于各用电器电压之和；各用电器的分压比等于电阻比。
11.【解析】【解答】启啤酒时，瓶子内气体对瓶盖做功，内能转化为机械能，内能减小，温度降低，水蒸气液化成“白雾〞，这个现象说明做功可改变物体的内能。
【分析】掌握改变物体内能的两种方法：做功和热传递。物体内能变化可能温度变化，也可能是物态变化。
12.【解析】【解答】“倒影〞是平面镜所成的像，像和桥面到湖面的距离相等，像到到桥面的距离为6m。“倒影〞是光的反射现象。平面镜所成的像左右倒置，在表的外侧逆时针标上“1-12〞数字，即可读出时间为7:25。
【分析】平面镜成像时，像和物体到平面镜的距离相等；倒影是光的反射形成的；平面镜中的像和物体关于平面镜对称。
13.【解析】【解答】由于水的比热容较大，在吸收热量一样时，水的温度升高的较低，所以白天湖水温度往往比水泥马路温度低；向马路上洒水利用的是水蒸发时会吸收热量，而不是利用比热容较大的特点；洒水车在洒水过程中质量越来越小，速度不变，所以动能将会减小.
故答案为：比热容大；不是；减小
【分析】此题考察了学生比照热容概念的理解，洒水的目的是利用蒸发吸热致冷，不是利用了水的比热容大；动能的大小取决于质量和速度.
14.【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
灯泡正常发光时的电压UL=3V，功率PL=0.9W，由P=UI可得，灯L正常工作时的电流：IL= = =0.3A，由I= 可得，灯泡的电阻：RL= = =10Ω；
灯泡正常发光时滑动变阻器接入电路的电阻最小，串联电路中各处的电流相等，此时电路中的总电阻：R总= = =15Ω，
串联电路中总电阻等于各分电阻之和，滑动变阻器接入电路中的最小电阻：Rmin=R总−RL=15Ω−10Ω=5Ω；
当电压表的示数为3V时，滑动变阻器接入电路中的电阻最大，串联电路中总电压等于各分电压之和，灯泡两端的电压：U′L=U−URmax=4.5V−3V=1.5V，
串联电路中各处的电流相等， = ,
即： = ,
解得：Rmax=20Ω，
故滑动变阻器允许接人电路的阻值范围是5Ω∼20Ω。

【分析】根据灯泡的电压和电功率计算电流和电阻；根据灯泡的分压和电流，计算滑动变阻器的分压，结合电流计算电阻；利用电压表的最大示数，结合电流计算滑动变阻器的最大电阻。
三、作图题
15.【解析】【解答】先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，注意入射角等于45 ；在法线右侧的水中从O点画出折射光线,注意折射角小于45 ，如下图：


【分析】光在反射时，反射角等于入射角；光从空气斜射入水中，折射角小于入射角。
16.【解析】【解答】解：货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度一样，如下图：

【分析】货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，然后做出A所受力的示意图．
此题考察了力的示意图的画法，注意物体处于平衡状态，在水平面上作匀速直线运动时不受水平方向上的阻力．
17.【解析】【解答】要求绳子的自由端要向下拉，且要使滑轮组最省力，那么承当物重的绳子段数最多，应该从动滑轮绕起，依次绕过各个滑轮，三段绳子承重，如图：


【分析】根据定滑轮和动滑轮的个数，将滑轮依次绕线组装。
18.【解析】【解答】用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上，如以下图所示：


【分析】滑动变阻器和灯泡串联，可以控制亮度变化；灯泡的开关接在火线一侧。
四、实验题
19.【解析】【解答】解：〔1〕探究不同液体的吸热能力时，应控制甲、乙两种液体的质量一样；〔2〕由表格数据可知，甲、乙两种液体的初温一样，加热时间一样，吸收热量也一样，甲末温低．所以要使甲和乙的最后温度一样，就要给甲加热更长的时间，两套装置完全一样，所以甲吸收的热量大于乙；〔3〕一样质量甲和乙，升高一样的温度，甲吸热多，所以甲比热容大；〔4〕物质甲吸热温度升高，它内能增大，这是热传递的方式改变其内能的．故答案为：〔1〕一样；〔2〕甲；大于；〔3〕甲；〔4〕增大；热传递．

【分析】〔1〕物体的吸热多少与物质的种类、质量和升高温度有关，根据控制变量法可知甲和乙质量关系；〔2〕由表格数据可知加热相等时间后甲、乙液体的末温，由此可知要升高一样温度对哪种液体的加热时间更长，吸收热量哪个更多；〔3〕一样质量不同物质，升高一样的温度，吸热多的比热容大；〔4〕改变物体内能的方式有：做功和热传递两种方式．
20.【解析】【解答】〔1〕由于光具座长度的限制，选用10cm的凸透镜进展实验；〔2〕当把蜡烛、凸透镜和光屏的中心调到同一高度，可以使像成在光屏中央；〔3〕根据图甲，物距大于像距，此时的像是倒立缩小的实像；〔4〕当去掉光屏，人眼在光屏位置的后侧朝向蜡烛的方向也可以看到像，即为C的位置；〔5〕当光屏向右时，假设可以看到清晰的像，那么需要光线推迟会聚成像，需要凹透镜对光发散一下，这和近视眼的矫正原理一样。
【分析】〔1〕焦距较小的凸透镜在光具座上可移动的距离更多；
〔2〕像成在光屏中央更容易观察像的情况；
〔3〕当物体在二倍焦距以外时，像在一倍焦距和二倍焦距之间，成倒立缩小的实像；
〔4〕人眼在光屏的外侧可以直接观察到实像；
〔5〕利用凹透镜可以使像远离凸透镜，可以矫正近视眼。
21.【解析】【解答】(1)滑动变阻器与小灯泡串联，电阻越大分得的电压越大，电源电压6V，灯丝的电阻约为 ，滑动变阻器阻值应比灯丝的电阻大，才能通过调节滑动变阻器使电压表示数到达小灯泡的额定电压。
(2)根据欧姆定律可知，小灯泡的额定电流约为0.2A，所以电流表应选择0～0.6A的量程，灯泡的左接线柱接电流表 “0.6〞 的接线柱。
(3)滑动变阻器使用时应按照“一上一下，滑到最大〞的原那么接入电路，对电路起到保护作用，滑动变阻器使用了下端右侧的接线柱，阻值最大时应滑到与下端接线柱相反的方向，即在A端。
(4)有电压无电流，灯泡不能发光，原因只能是灯泡断路。
(5)电压表的读数为2.2V；2.2V小于灯泡的额定电压，要想使小灯泡的电压到达额定电压，就应该减小滑动变阻器的阻值，增大电路中的电流，所以应向B端移动滑片P。
(6)由图像可知，额定电压下对应的电流为0.2A，根据 可以计算出额定功率为0.5W；灯丝随着发光时间的增加，温度逐渐升高，温度越高电阻越大。

【分析】〔1〕根据灯泡的分压和电阻，结合电源电压可以计算滑动变阻器的分压和电阻，选择适宜的滑动变阻器；〔2〕测量灯泡的电功率时，电流表和灯泡串联；〔3〕闭合开关前，滑片在阻值最大处；〔4〕在串联电路中，电流表无示数，电压表示数较大，电压表测量的位置断路；〔5〕根据电压表选择的量程和指针位置测量电压；减小滑动变阻器的电阻，可以、使灯泡的电压变大；〔6〕根据电压和电流的乘积计算电功率；灯丝电阻受到温度的影响。
22.【解析】【解答】(2)当开关闭合时，由上图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B. D间接一根粗铜丝，当闭合开关的瞬间灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
当B. D间接入铜丝时,灯泡被短路．根据欧姆定律 I 可知,闭合开关的瞬间,线路中的电流很大,通过保险丝和导线的电流一样,但是保险丝的电阻比导线大很多,由公式P=I2R可知，在电流一样时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．

【分析】〔2〕电路连接后，电流表有示数，灯泡发光；〔3〕导线和灯泡并联时，灯泡不发光；电路中电阻小，电流大；较大的电流产生热量多，保险丝熔断。
23.【解析】【解答】(2)两个小球从同一高度滚下的目的是使两球到达水平面时，具有一样速度；图甲小球的质量相等，改变小球初始的高度，即改变小球到达水平面的速度，所以是探究动能与速度的关系；写结论时应注意先写清条件，然后写出物理量之间的关系；通过纸盒滑行的距离来反映小球动能的大小，这种方法在物理上称为转换法。
【分析】〔2〕①物体从斜面上下落的高度一样，到达水平面时的速度一样；②一样物体下落高度不同，可以探究动能和物体速度的关系；且速度越大，动能越大；③探究物体的动能，利用推动木块的距离反响动能，是转换法。
五、计算题
24.【解析】【分析】〔1〕根据燃料的质量和热值的乘积计算热量；〔2〕根据力和速度的乘积计算功率的大小；〔3〕根据功率和时间的乘积计算做功多少；有用功和热量的比值计算热机效率。
六、综合题
25.【解析】【分析】〔1〕并联电路中，支路电压和电源电压都相等；〔2〕根据电功率和电压的比值计算电流；〔3〕根据电压和电功率计算电阻大小；〔4〕根据电压、电流和时间的乘积计算消耗的电能；〔5〕根据电能和电功率的比值计算时间。
26.【解析】【解答】〔1〕转化成电能，给蓄电池充电时转化为化学能，能是一次能源；〔2〕太能电池板产生的电压较大，而LED发光二极管是一种半导体器件，它工作电压低〔2-4V〕，所以将它们串联接在电路中；〔3〕与a点接触时，LED灯断路，不工作。开关与b点接触时，LED灯才接入电路正常工作；〔4〕2.5V时，电流为10mA，由P=UI得P1 =U1I1=2．5V×0．01A=0．025W，
当电压为3．6V时，电流为900mA，由P=UI得P2=U2I2=3．6V×0．9A=3．24W，
增加的电功率P=P2-P1=3．24W-0．025W=3．215W。

【分析】〔1〕太阳能电池将太阳能转化为化学能和电能，太阳能是一次能源；
〔2〕发光二极管工作的电压很小，需要串联使用才平安；
〔3〕根据电路的连接，电路接通，用电器才能工作；
〔4〕根据电流和电压的乘积计算电功率，并分析变化量。
