高中物理人教版 (2019)选择性必修 第二册3 带电粒子在匀强磁场中的运动说课ppt课件

这是一份高中物理人教版 (2019)选择性必修 第二册3 带电粒子在匀强磁场中的运动说课ppt课件，文件包含13带电粒子在匀强磁场中的运动人教版pptx、带电粒子在磁场中的圆周运动1wmv、带电粒子在磁场中的圆周运动2wmv等3份课件配套教学资源，其中PPT共23页， 欢迎下载使用。

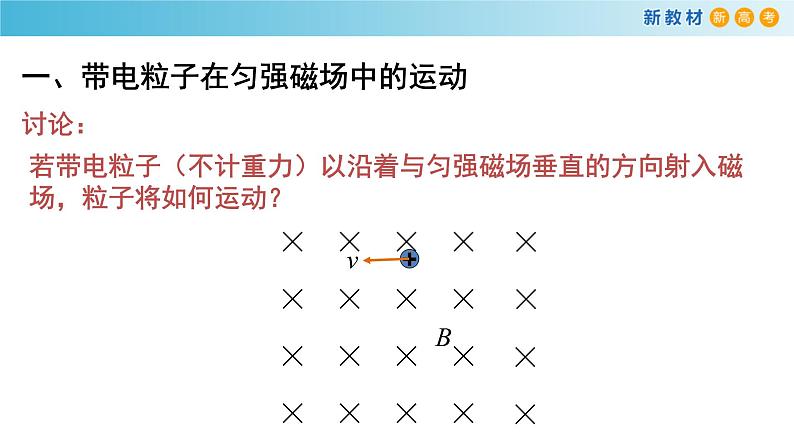

若带电粒子（不计重力）以沿着与匀强磁场垂直的方向射入磁场，粒子将如何运动？
一、带电粒子在匀强磁场中的运动

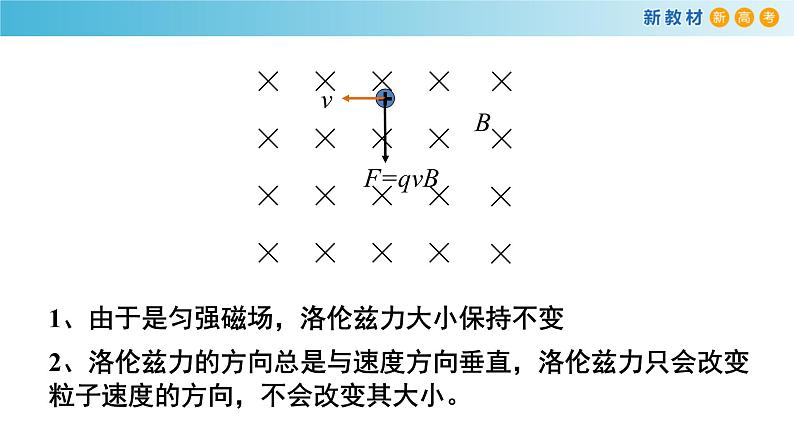

2、洛伦兹力的方向总是与速度方向垂直，洛伦兹力只会改变粒子速度的方向，不会改变其大小。
1、由于是匀强磁场，洛伦兹力大小保持不变

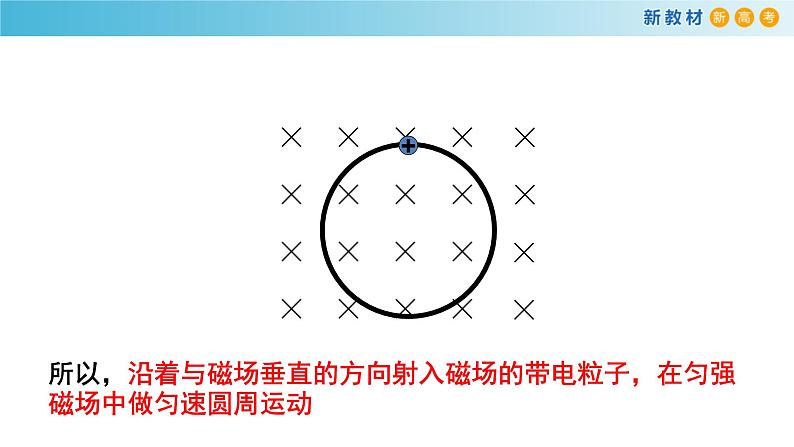

所以，沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动

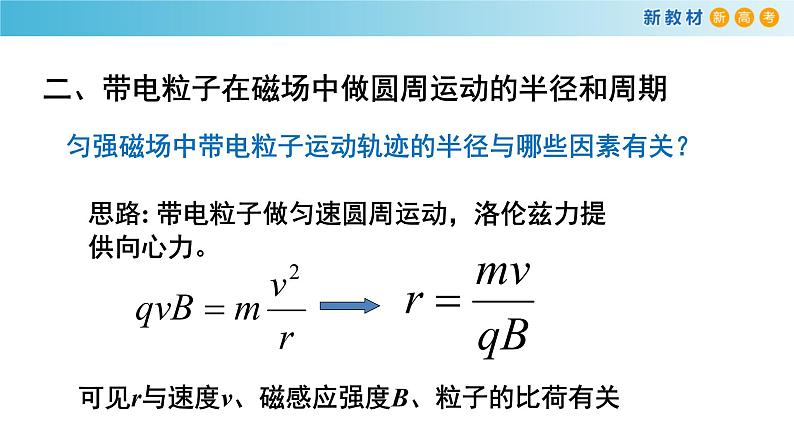

二、带电粒子在磁场中做圆周运动的半径和周期
匀强磁场中带电粒子运动轨迹的半径与哪些因素有关？
思路: 带电粒子做匀速圆周运动，洛伦兹力提供向心力。
可见r与速度v、磁感应强度B、粒子的比荷有关

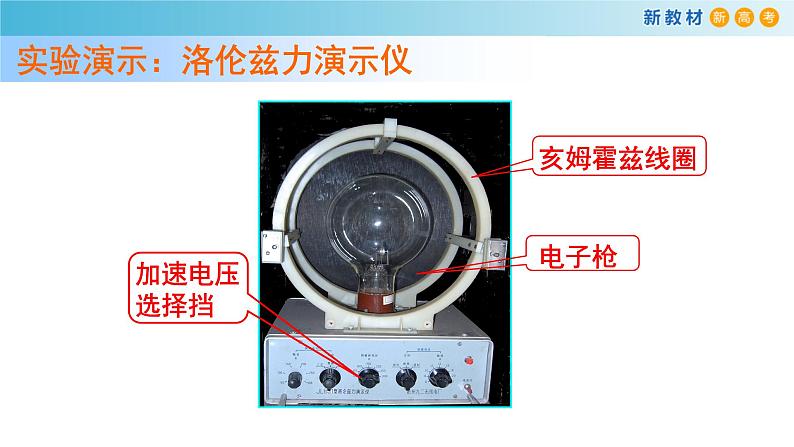

实验演示：洛伦兹力演示仪

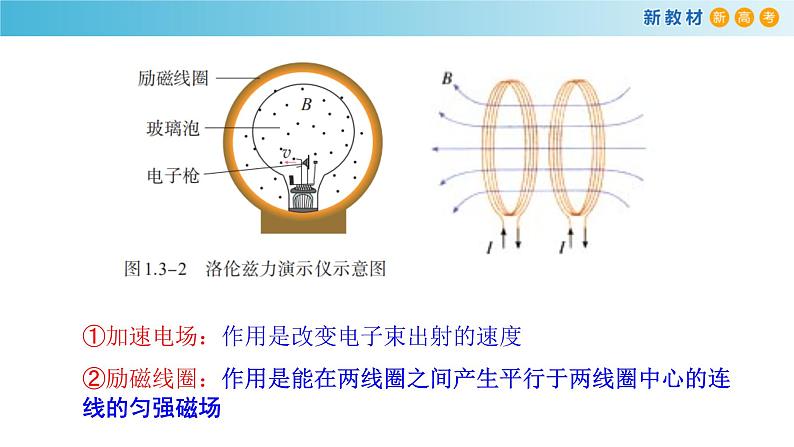

②励磁线圈：作用是能在两线圈之间产生平行于两线圈中心的连线的匀强磁场
①加速电场：作用是改变电子束出射的速度

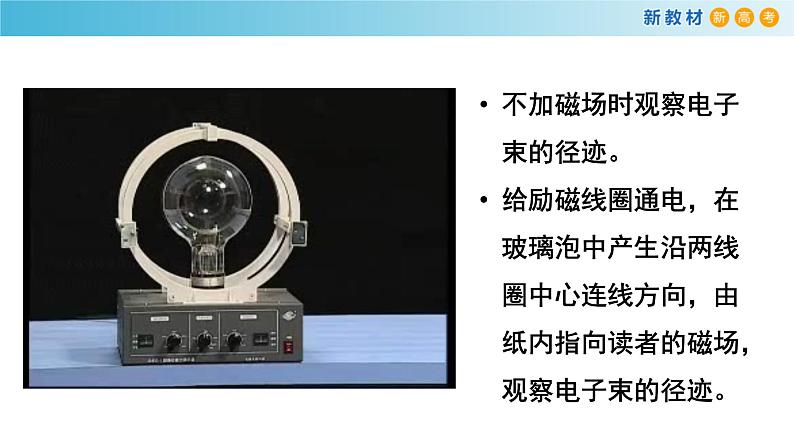

不加磁场时观察电子束的径迹。给励磁线圈通电，在玻璃泡中产生沿两线圈中心连线方向，由纸内指向读者的磁场，观察电子束的径迹。
保持磁感应强度不变，改变出射电子的速度，观察电子束径迹的变化。保持出射电子的速度不变，改变磁感应强度，观察电子束径迹的变化。
不加磁场时观察电子束的径迹。给励磁线圈通电，在玻璃泡中产生沿两线圈中心连线方向，由纸内指向读者的磁场，观察电子束的径迹。保持磁感应强度不变，改变出射电子的速度，观察电子束径迹的变化。保持出射电子的速度不变，改变磁感应强度，观察电子束径迹的变化。
B增大时，圆周运动的半径减小；反之半径增大。
速度增大时，圆周运动的半径增大；反之半径减小。
带电粒子在匀强磁场中做匀速圆周运动时周期有何特征？
可见同一个粒子在匀强磁场中做匀速圆周运动的周期与速度无关
一个质量为 1.67×10-27 kg、电荷量为 1.6×10-19 C 的带电粒子，以 5×105m/s 的初速度沿与磁场垂直的方向射入磁感应强度为 0.2 T 的匀强磁场。求：（1）粒子所受的重力和洛伦兹力的大小之比；（2）粒子在磁场中运动的轨道半径；（3）粒子做匀速圆周运动的周期。
依据所给数据分别计算出带电粒子所受的重力和洛伦兹力，就可求出所受重力与洛伦兹力之比。带电粒子在匀强磁场中受洛伦兹力并做匀速圆周运动，由此可以求出粒子运动的轨道半径及周期
可见，带电粒子在磁场中运动时，洛伦兹力远大于重力，重力作用的影响可以忽略。
F＝ qvB ＝ 1.6×10-19×5×105×0.2N ＝ 1.6×10-14N
G ＝mg＝1.67×10-27×9.8 N ＝ 1.64×10-26N
（2）带电粒子所受的洛伦兹力为
由此得到粒子在磁场中运动的轨道半径
洛伦兹力提供向心力，故
（3）粒子做匀速圆周运动的周期
三、带电粒子在磁场中运动情况研究
1、找圆心：2、定半径：3、确定运动时间：
（1）若已知入射方向和出射方向，作入射速度出射速度的垂线，两垂线交点就是圆弧轨道的圆心。（2）若已知入射方向和出射点的位置，做入射速度垂线及弦的中垂线，交点就是圆弧轨道的圆心。
一是已知物理量(q、m、B、v)，利用半径公式求半径。二是已知其他几何量利用数学图形知识求半径，一般利用几何知识，常用解三角形的方法。
由于已知条件的不同，求半径有两种方法：
3. 运动时间的确定
利用圆心角与弦切角的关系，或者是四边形内角和等计算出圆心角的大小，由公式可求出运动时间。
1. 轨道半径与磁感应强度、运动速度相联系，在磁场中运动的时间与周期、偏转角相联系。
2. 粒子速度的偏向角 ( φ ) 等于圆心角 ( α )，并等于AB 弦与切线的夹角 ( 弦切角 θ ) 的 2 倍 ( 如图 )，即 φ ＝ α ＝ 2θ ＝ ωt
例2. 如图所示，一束电子(电荷量为 e )以速度 v 垂直射入磁感应强度为 B，宽度为 d 的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角是 30°，则电子的质量是________，穿过磁场的时间是________。
解析： (1) 画轨迹，找圆心。电子在磁场中运动，只受洛伦兹力作用，故其轨迹是圆弧的一部分，又因为 F洛⊥v，故圆心在电子穿入和穿出磁场时两个洛伦兹力的交点上，即上图中的 O 点。(2) 定半径。由几何知识知，弧AB的圆心角 θ＝30°，OB 为半径。所以 r = d/sin 30° = 2d，又由 r = mv/eB，得m = 2dBe/v 。(3) 定时间。因为弧 AB 的圆心角是 30° ，所以穿过时间 t = T/12,故 t = πd/3v 。答案： 2dBe/v πd/3v
X X X X X X X X X X X X
1.水平导线中有电流I通过，导线正下方的电子初速度的方向与电流I的方向相同，则电子将（ ）
A.沿路径a运动,轨迹是圆B.沿路径a运动,轨迹半径越来越大C.沿路径a运动,轨迹半径越来越小D.沿路径b运动,轨迹半径越来越小
2、有三种粒子，分别是质子（　　）、氚核、（　　）和α粒子（　　）束，如果它们以相同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面向里），在下图中，哪个图正确地表示出这三束粒子的运动轨迹？（　　）
