一、单选题

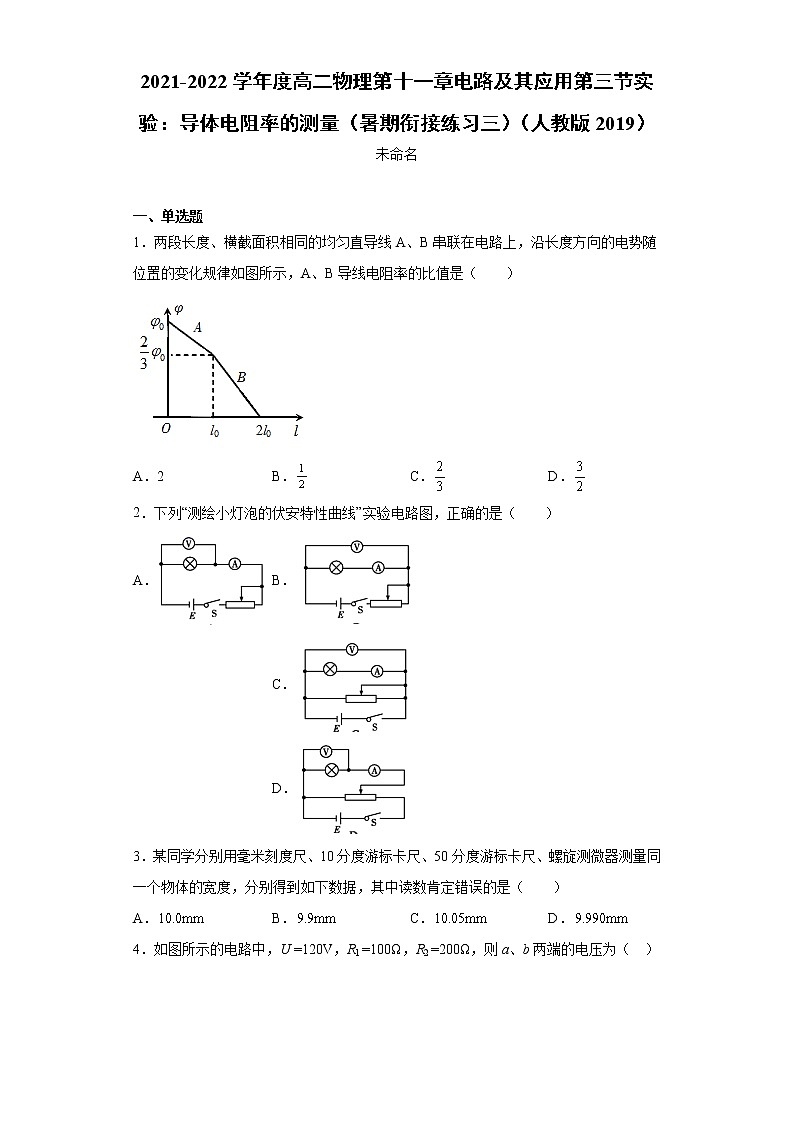

1．两段长度、横截面积相同的均匀直导线A、B串联在电路上，沿长度方向的电势随位置的变化规律如图所示，A、B导线电阻率的比值是（ ）
A．2B．C．D．
2．下列“测绘小灯泡的伏安特性曲线”实验电路图，正确的是（ ）
A．B．C．D．
3．某同学分别用毫米刻度尺、10分度游标卡尺、50分度游标卡尺、螺旋测微器测量同一个物体的宽度，分别得到如下数据，其中读数肯定错误的是（ ）
A．B．C．D．

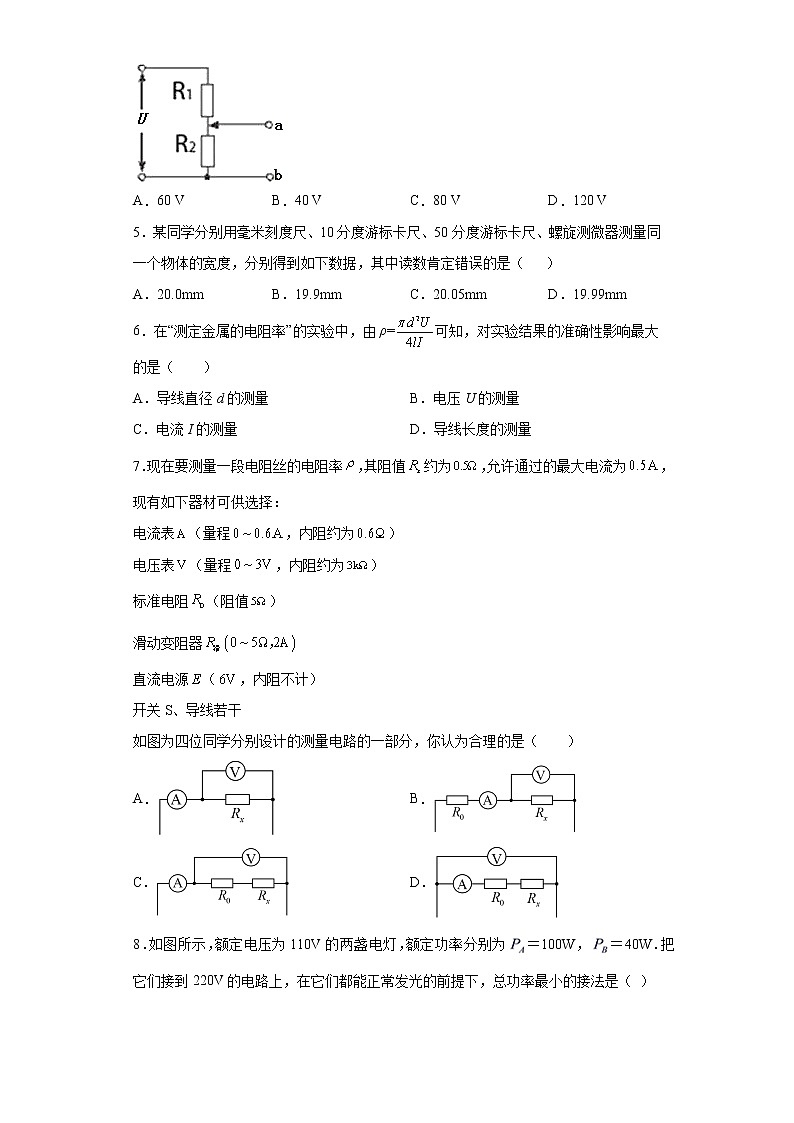

4．如图所示的电路中，U =120V，R1 =100Ω，R2 =200Ω，则a、b两端的电压为（ ）
A．60 VB．40 VC．80 VD．120 V
5．某同学分别用毫米刻度尺、10分度游标卡尺、50分度游标卡尺、螺旋测微器测量同一个物体的宽度，分别得到如下数据，其中读数肯定错误的是（ ）
A．20.0mmB．19.9mmC．20.05mmD．19.99mm
6．在“测定金属的电阻率”的实验中，由ρ=可知，对实验结果的准确性影响最大的是（ ）
A．导线直径d的测量B．电压U的测量
C．电流I的测量D．导线长度的测量
7．现在要测量一段电阻丝的电阻率，其阻值约为，允许通过的最大电流为，现有如下器材可供选择：
电流表（量程，内阻约为）
电压表（量程，内阻约为）
标准电阻（阻值）
滑动变阻器
直流电源（，内阻不计）
开关S、导线若干
如图为四位同学分别设计的测量电路的一部分，你认为合理的是（ ）
A．B．
C．D．

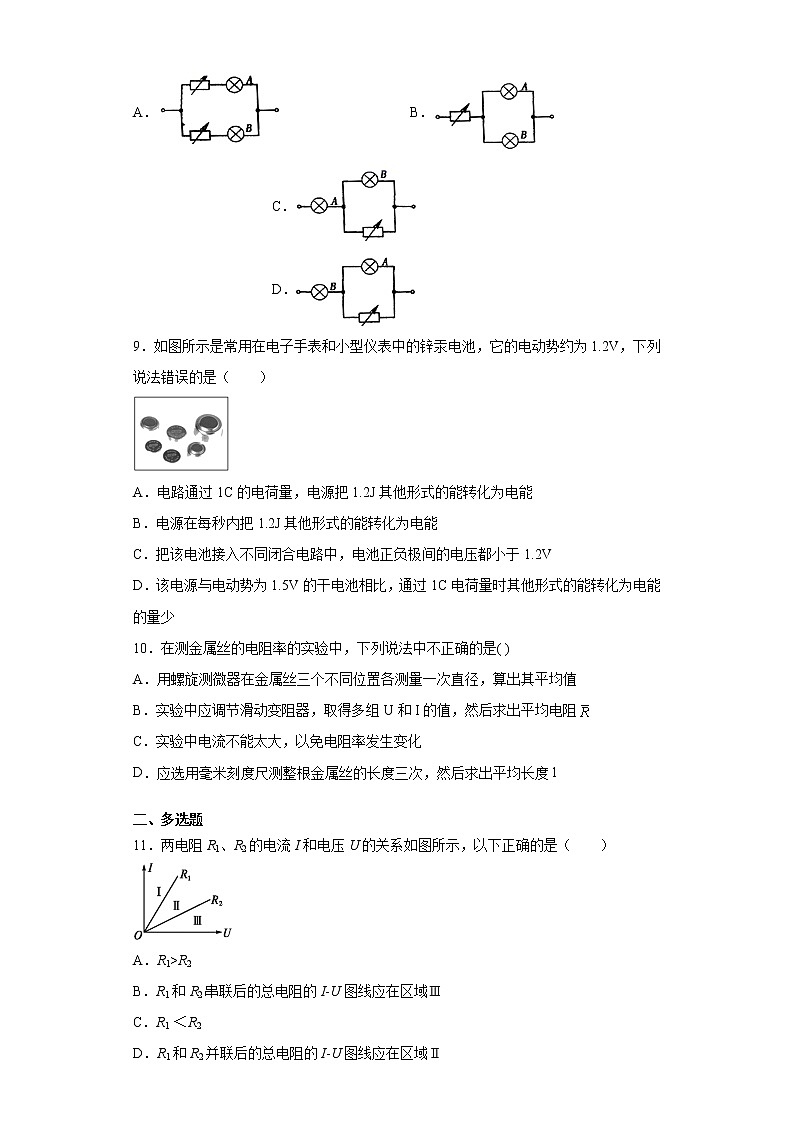

8．如图所示，额定电压为110V的两盏电灯，额定功率分别为＝100W，＝40W．把它们接到220V的电路上，在它们都能正常发光的前提下，总功率最小的接法是（ ）
A．B．C．D．
9．如图所示是常用在电子手表和小型仪表中的锌汞电池，它的电动势约为1.2V，下列说法错误的是（ ）
A．电路通过1C的电荷量，电源把1.2J其他形式的能转化为电能
B．电源在每秒内把1.2J其他形式的能转化为电能
C．把该电池接入不同闭合电路中，电池正负极间的电压都小于1.2V
D．该电源与电动势为1.5V的干电池相比，通过1C电荷量时其他形式的能转化为电能的量少
10．在测金属丝的电阻率的实验中，下列说法中不正确的是( )
A．用螺旋测微器在金属丝三个不同位置各测量一次直径，算出其平均值
B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出平均电阻
C．实验中电流不能太大，以免电阻率发生变化
D．应选用毫米刻度尺测整根金属丝的长度三次，然后求出平均长度l
二、多选题
11．两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是（ ）
A．R1>R2
B．R1和R2串联后的总电阻的I-U图线应在区域Ⅲ
C．R1 ＜R2
D．R1和R2并联后的总电阻的I-U图线应在区域Ⅱ
12．在测金属丝的电阻率的实验中，下列说法正确的是（ ）
A．用螺旋测微器在金属丝的三个不同位置各测量一次直径，算出其平均值
B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出平均电阻R
C．实验中电流不能太大，以免电阻率发生变化
D．应选用毫米刻度尺测整根金属丝的长度三次，然后求出平均长度l
13．有两段同种材料的电阻丝，长度相同，横截面的直径之比为dA:dB=1:2，把它们串联在电路中，则下列说法正确的是( )
A．它们的电阻之比RA:RB=4:1
B．通过它们的电流之比IA:IB=1:4
C．电子在两段电阻丝中定向移动速度大小之比vA:vB=4:1
D．两段电阻丝发热功率之比PA:PB=1:4
三、解答题
14．某同学用游标卡尺测量一个导体的长度。游标尺上有10等分刻度，测得的读数如图所示，该导体的长度是多少？某同学用螺旋测微器测量一个圆柱导体的直径，测得读数如图所示，则该圆柱导体的直径是多少？

参考答案
1．B
【详解】
两段导线上的电流相等，电势差之比为
则电阻之比为
根据
可知A、B导线电阻率的比值是
故选B。
2．D
【详解】
测定小灯泡的伏安特性曲线，电压与电流要从零开始变化，滑动变阻器应采用分压式接法，小灯泡的电阻较小，约为几欧姆到十几欧姆，远小于电压表内阻，电流表应采用外接法。
故选D。
3．C
【详解】
A．用毫米刻度尺要求估读，故应保留一位小数，故A测量结果正确；
B．10分度的游标卡尺精度为0.1mm，故B测量结果正确；
C．50分度的游标卡尺精度为0.02mm，即尾数只能为偶数，故C所测量结果错误；
D．螺旋测微器后有三位小数，故D测量结果正确。
本题选错误，故选C。
4．C
【解析】
【详解】
由电路图知两电阻串联，得
a、b两端的电压为

故选C。
5．C
【详解】
A．用毫米刻度尺要求估读，故应保留一位小数，故A测量结果正确；
B．10分度的游标卡尺精度为0.1mm，故B测量结果正确；
C．50分度的游标卡尺精度为0.02mm，即尾数只能为偶数，故C所测量结果错误；
D．螺旋测微器精度为0.01mm，读数还要在估读一位，故D测量结果正确；
本题选读数肯定错误的，故选C。
6．A
【详解】
从公式中涉及的4个物理量，对实验结果均有影响，但只有直径的指数是2，其余均为1，所以影响最大的是金属丝的直径的测量误差。
故选A。
7．C
【详解】
电阻两端的最大电压为
U约为电压表量程的，为了使电压表读数达到量程的以上。 从而获取更加准确的读数，需要与串联定值电阻，并使电压表测量R0和Rx的总电压。由于远小于电压表内阻，所以电流表采用外接法，综上所述可知C正确。
故选C。
8．C
【解析】
试题分析：根据公式可知，灯泡A的电阻RA=484Ω，灯泡B的电阻RB=1210Ω．A图是灯泡A和可变电阻串联，根据串联电路电阻的分压特点可知，要使灯泡A正常工作，则上面可变电阻接入电路的阻值为484Ω，即该支路的总电阻为968Ω，同理下边支路的总电阻为2420Ω，由可得，此时并联电路的总电阻为R=691．4Ω；B图是灯泡A和灯泡B并联后又与可变电阻串联，灯泡要想正常工作，必须满足灯泡A与灯泡B并联后和可变电阻R的阻值相等；由可得，灯泡A和灯泡B并联后的电阻R并=345．7Ω，此时电路的总电阻为R=2R并=2×345．7Ω=691．4Ω；C图是灯泡B和可变电阻并联后又和灯泡A串联，灯泡要想正常工作，必须满足灯泡B与可变电阻并联后和灯泡A的电阻相等；串联电路，电阻越串越大；灯泡A和灯泡B正常工作时，此时电路的总电阻为R=2RA=2×121Ω=968Ω；D图是灯泡A和可变电阻并联后又和灯泡B串联，灯泡要想正常工作，必须满足灯泡a与可变电阻R并联后和灯泡b的电阻相等；但并联电路中，电阻越并越小，小于任何一个分电阻，所以此电路中灯泡A和灯泡B不能正常工作，故D不正确；根据公式可知，电路电阻越大，消耗的功率就越小，比较ABC图可知，C图的总电阻大，消耗的功率最小，故选C．
考点：电功率
9．B
【详解】
A．电动势在数值上等于将1C电量的正电荷从电源的负极移到正极过程中非静电力做的功，即一节干电池的电动势为1.2V，表示该电池能将1C电量的正电荷由负极移送到正极的过程中，非静电力做了1.2J的功，电源把1.2J其他形式能转化为电能。故A正确；
B．电源的电动势是1.2V，不表示电源在每秒内把1.2J其他形式能转化为电能。故B错误；
C．接入电路后，两极电压为路端电压，若外电路正常工作，则路端电压小于电动势，故C正确；
D．电动势表示电源做功的能力的大小，1.2V的电源与电动势为1.5V的干电池相比，通过1C电荷量时转化为电能少。故D正确；
故选B。
10．D
【解析】
试题分析:为了减小实验误差，应用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值，故A正确；实验中应调节滑动变阻器，取得多组U和I的值，然后求出平均电阻，故B正确；金属丝的电阻率随温度的改变而改变，为保持电阻率不变，应保持温度不变，所以实验中电流不能太大，以免电阻率发生变化，故C正确；应测量出金属丝连入电路的有效长度三次，求平均值，而不是全长，故D错误．
考点： 电阻定律
11．BC
【详解】
AC．在I-U图线中斜率的倒数表示电阻，由图线可知R1
