高中物理第十一章 电路及其应用4 串联电路和并联电路测试题

这是一份高中物理第十一章 电路及其应用4 串联电路和并联电路测试题，共12页。试卷主要包含了单选题，多选题，解答题等内容，欢迎下载使用。

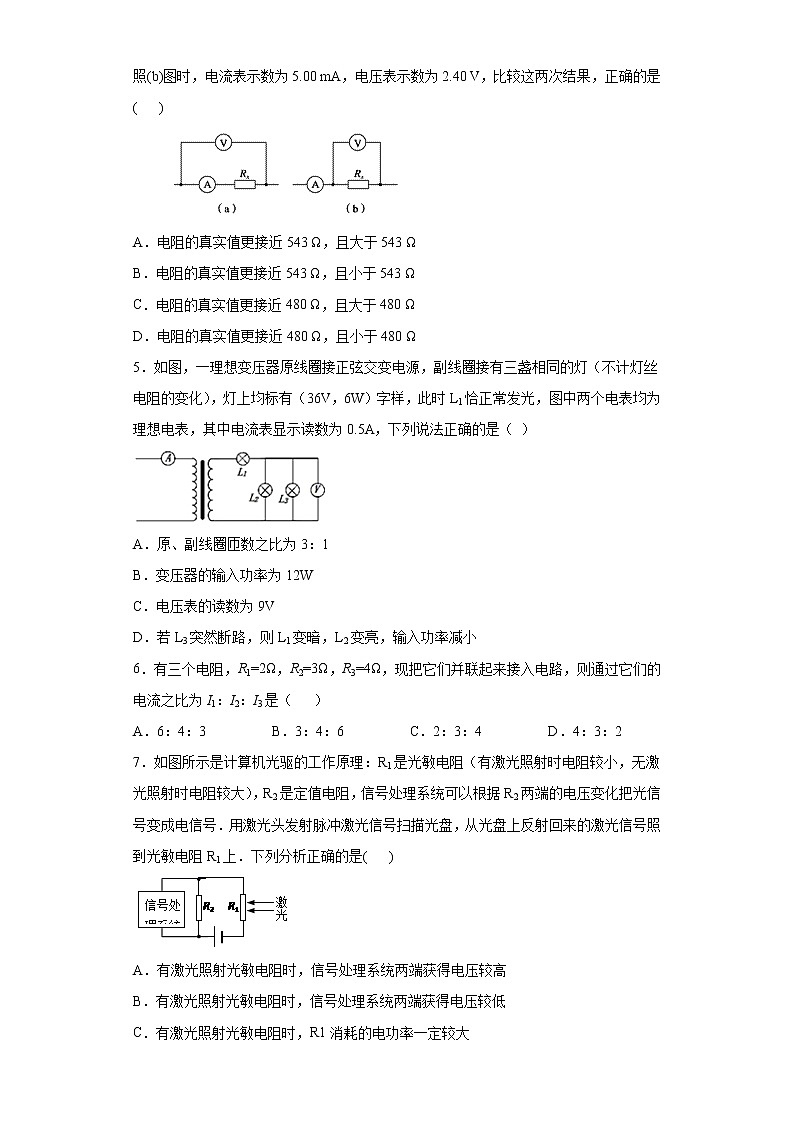

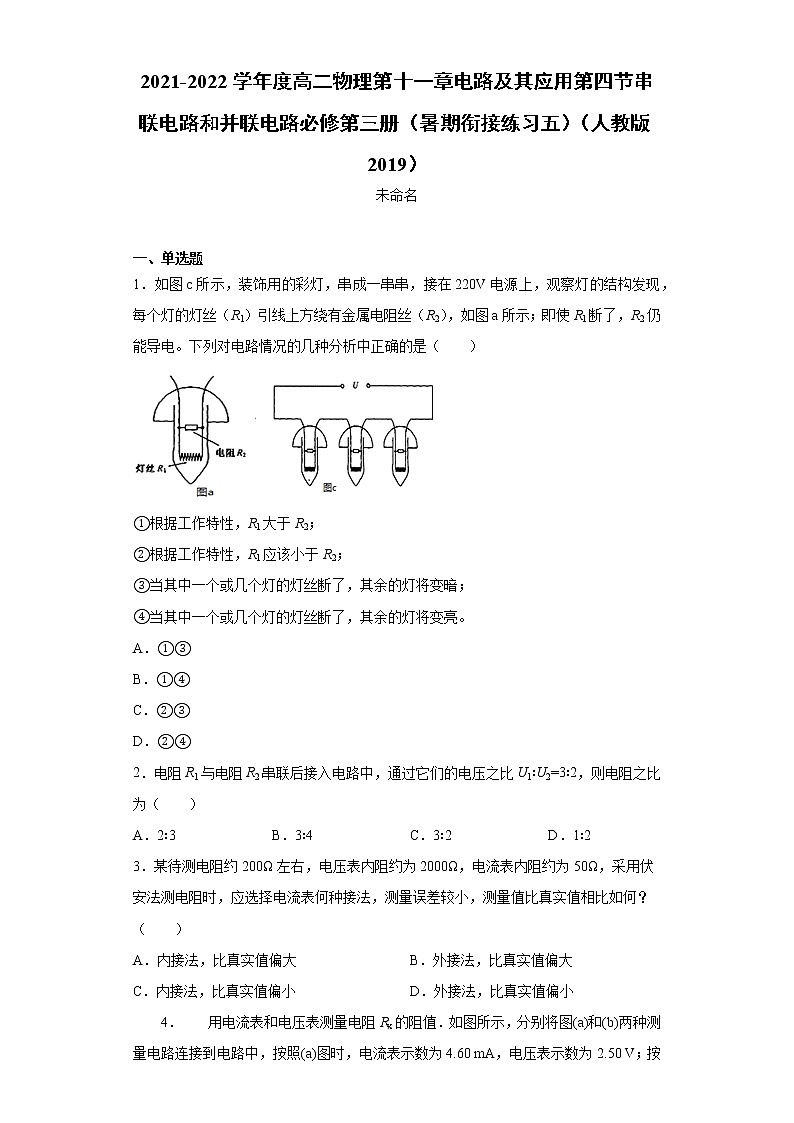

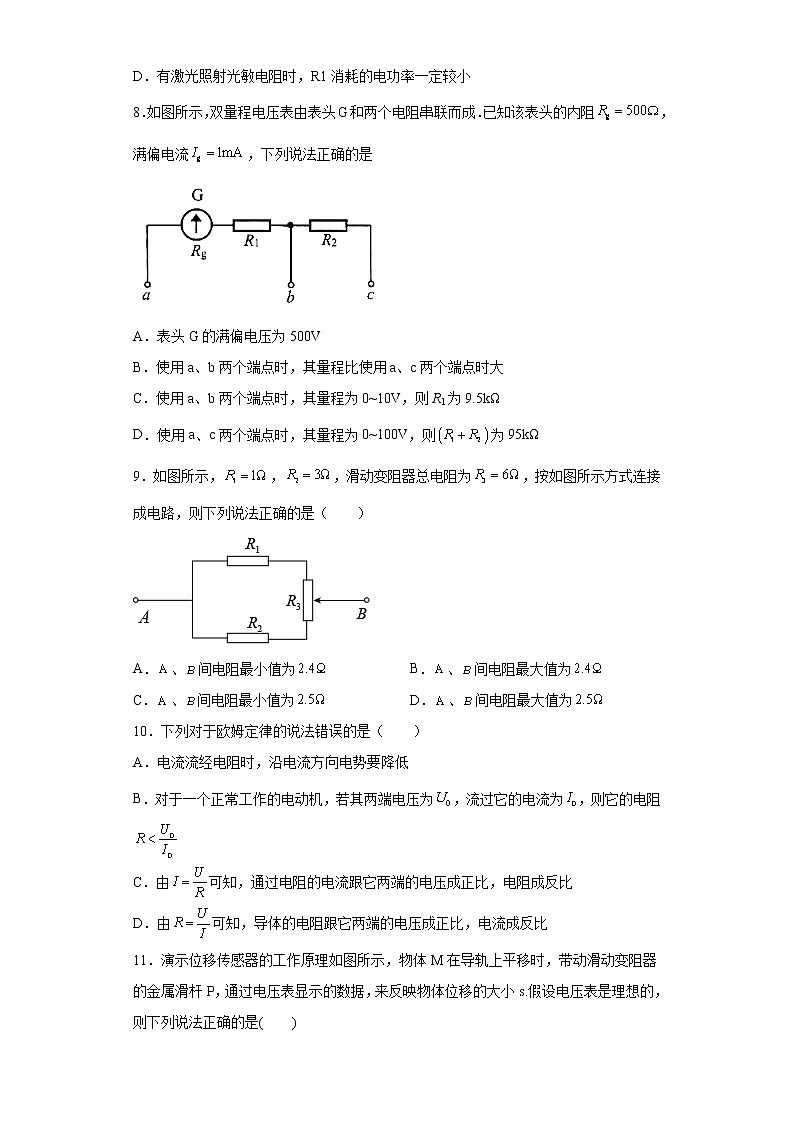

2021-2022学年度高二物理第十一章电路及其应用第四节串联电路和并联电路必修第三册（暑期衔接练习五）（人教版2019）未命名  一、单选题1．如图c所示，装饰用的彩灯，串成一串串，接在220V电源上，观察灯的结构发现，每个灯的灯丝（R1）引线上方绕有金属电阻丝（R2），如图a所示；即使R1断了，R2仍能导电。下列对电路情况的几种分析中正确的是（　　）①根据工作特性，R1大于R2；②根据工作特性，R1应该小于R2；③当其中一个或几个灯的灯丝断了，其余的灯将变暗；④当其中一个或几个灯的灯丝断了，其余的灯将变亮。A．①③B．①④C．②③D．②④2．电阻R1与电阻R2串联后接入电路中，通过它们的电压之比U1∶U2=3∶2，则电阻之比为（　　）A．2∶3 B．3∶4 C．3∶2 D．1∶23．某待测电阻约200Ω左右，电压表内阻约为2000Ω，电流表内阻约为50Ω，采用伏安法测电阻时，应选择电流表何种接法，测量误差较小，测量值比真实值相比如何？（　　）A．内接法，比真实值偏大 B．外接法，比真实值偏大C．内接法，比真实值偏小 D．外接法，比真实值偏小4．    用电流表和电压表测量电阻Rx的阻值．如图所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为4.60 mA，电压表示数为2.50 V；按照(b)图时，电流表示数为5.00 mA，电压表示数为2.40 V，比较这两次结果，正确的是(   ) A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近480 Ω，且大于480 ΩD．电阻的真实值更接近480 Ω，且小于480 Ω5．如图，一理想变压器原线圈接正弦交变电源，副线圈接有三盏相同的灯（不计灯丝电阻的变化），灯上均标有（36V，6W）字样，此时L1恰正常发光，图中两个电表均为理想电表，其中电流表显示读数为0.5A，下列说法正确的是（ ）A．原、副线圈匝数之比为3：1B．变压器的输入功率为12WC．电压表的读数为9VD．若L3突然断路，则L1变暗，L2变亮，输入功率减小6．有三个电阻，R1=2Ω，R2=3Ω，R3=4Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1：I2：I3是（   ）A．6：4：3 B．3：4：6 C．2：3：4 D．4：3：27．如图所示是计算机光驱的工作原理：R1是光敏电阻（有激光照射时电阻较小，无激光照射时电阻较大），R2是定值电阻，信号处理系统可以根据R2两端的电压变化把光信号变成电信号．用激光头发射脉冲激光信号扫描光盘，从光盘上反射回来的激光信号照到光敏电阻R1上．下列分析正确的是(   )A．有激光照射光敏电阻时，信号处理系统两端获得电压较高B．有激光照射光敏电阻时，信号处理系统两端获得电压较低C．有激光照射光敏电阻时，R1消耗的电功率一定较大D．有激光照射光敏电阻时，R1消耗的电功率一定较小8．如图所示，双量程电压表由表头G和两个电阻串联而成．已知该表头的内阻，满偏电流，下列说法正确的是A．表头G的满偏电压为500VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，其量程为0~10V，则R1为9.5kΩD．使用a、c两个端点时，其量程为0~100V，则为95kΩ9．如图所示，，，滑动变阻器总电阻为，按如图所示方式连接成电路，则下列说法正确的是（　　）A．、间电阻最小值为 B．、间电阻最大值为C．、间电阻最小值为 D．、间电阻最大值为10．下列对于欧姆定律的说法错误的是（　　）A．电流流经电阻时，沿电流方向电势要降低B．对于一个正常工作的电动机，若其两端电压为，流过它的电流为，则它的电阻C．由可知，通过电阻的电流跟它两端的电压成正比，电阻成反比D．由可知，导体的电阻跟它两端的电压成正比，电流成反比11．演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据，来反映物体位移的大小s.假设电压表是理想的，则下列说法正确的是(　　)A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表有示数12．如图所示,在一个粗细均匀、用同样材料制成的金属圆环上有A、B、C、D四个点,这四个点将圆周四等分.把A、B两点接在电路中时,导线中的电流I="6" A,如果保持a、b两点间的电压不变,把A、C两点接在电路中,则电路中的电流为（　　）A．6 A B．3 AC．4 A D．8 A 二、多选题13．在如图所示的电路中，接有三只完全相同的电压表，已知V1的示数为12V，V2的示数为4V，电源的内阻不计。则（　　）A．V3的示数为4V B．V3的示数大于4V而小于8VC．电源的电动势等于20V D．定值电阻的阻值与电压表的内阻相等14．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个电阻箱R组成的，下列说法正确的是(   ) A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小15．如图所示，为定值电阻，R为滑动变阻器，闭合开关S，当电路稳定后，把滑动变阻器的滑片从a端滑到b端的过程中，关于电流表示数的变化，下列说法中正确的是A．电流表的示数可能是一直增大的B．电流表的示数可能是一直减小的C．电流表示数可能是先增大后减小的D．电流表示数可能是先减小后增大的  三、解答题16．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～U1，当使用a、c两个端点时，量程为0～U2，已知电流表的内阻为Rg，满偏电流为Ig，求电阻R1、R2的值。17．如图所示是一个0~0.1A~1A双量程的电流表。已知表头的内阻Rg为500Ω，满偏电流Ig为1mA。(1)使用A、B两个端点时量程为多少？(2)求图中R1、R2的阻值（保留最简分数）。
参考答案1．C【详解】根据并联电路，电阻越小，则电流越大，所以金属电阻丝(R2)比每个灯的灯丝(R1)电阻大。当灯的灯丝断了之后，电路中电阻增加，则电流变小，故亮度变暗。则①④的说法错误，②③的说法正确。 A、A项与上述分析结论不相符，故A错误；B、B项与上述分析结论不相符，故B错误；C、C项与上述分析结论相符，故C正确；D、D项与上述分析结论不相符，故D错误。2．C【详解】根据串联电路特点电流相等，根据可知，电阻两端的电压与电阻成正比，所以电阻之比为3：2，则C正确；ABD错误；故选C。3．D【详解】因为所以待测电阻阻值更接近电流表内阻，应该用电流表外接法。由于电压表分流，导致电流表测量结果偏大，所以测量值偏小。故选D。4．B【解析】解:两次测量电流表分压的变化:
