通用技术第三章 制订我的设计方案第二节 挑选合适的材料一 常见的材料精品课件ppt

这是一份通用技术第三章 制订我的设计方案第二节 挑选合适的材料一 常见的材料精品课件ppt，文件包含第二节挑选合适的材料第一课时PPT课件pptx、第二节挑选合适的材料第一课时教案doc等2份课件配套教学资源，其中PPT共45页， 欢迎下载使用。

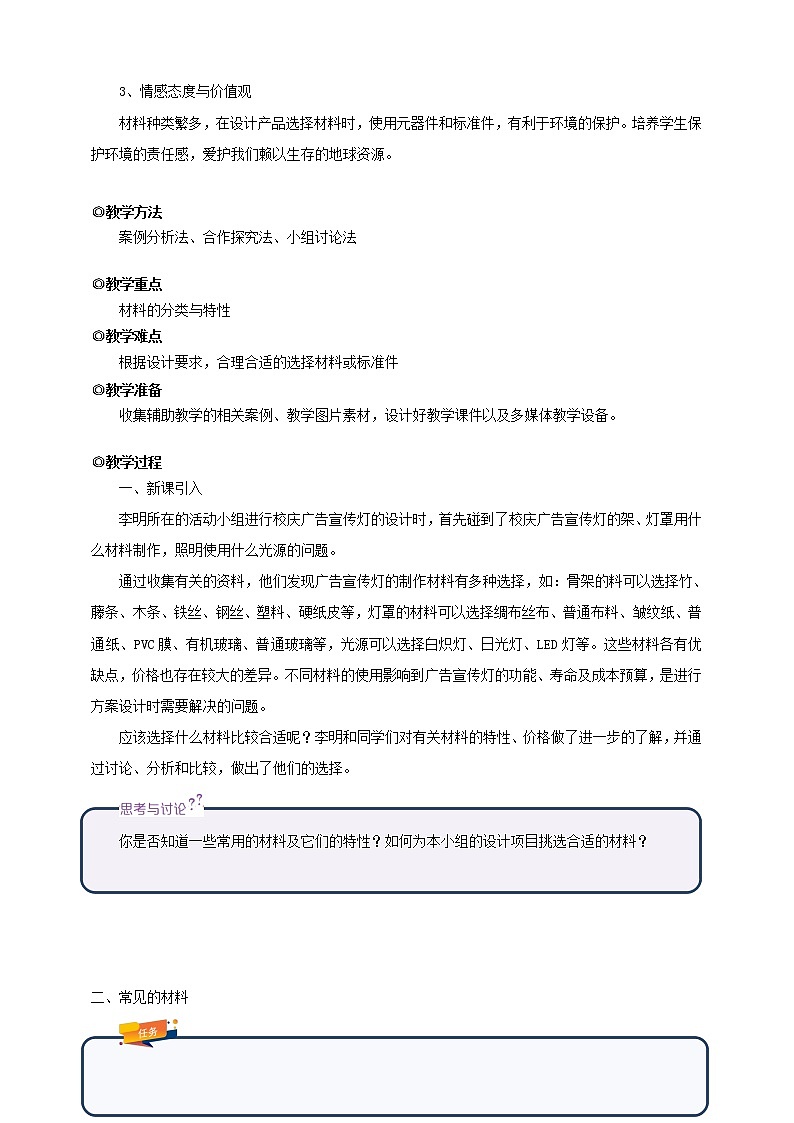

李明所在的活动小组进行校庆广告宣传灯的设计时，首先碰到了校庆广告宣传灯的架、灯罩用什么材料制作，照明使用什么光源的问题。

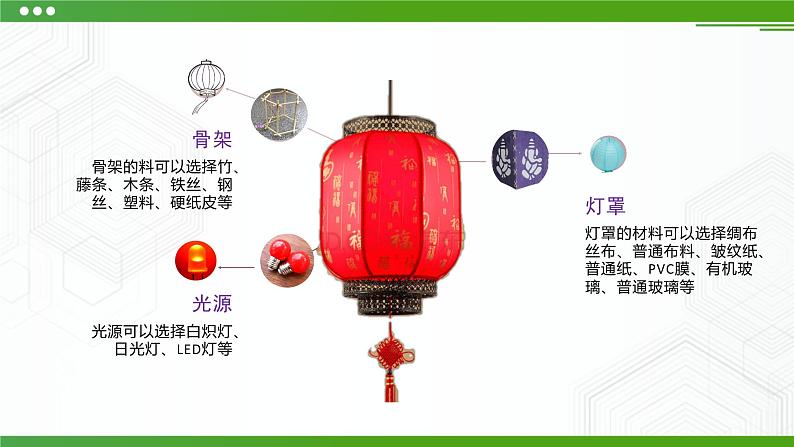

骨架的料可以选择竹、藤条、木条、铁丝、钢丝、塑料、硬纸皮等
光源可以选择白炽灯、日光灯、LED灯等
灯罩的材料可以选择绸布丝布、普通布料、皱纹纸、普通纸、PVC膜、有机玻璃、普通玻璃等

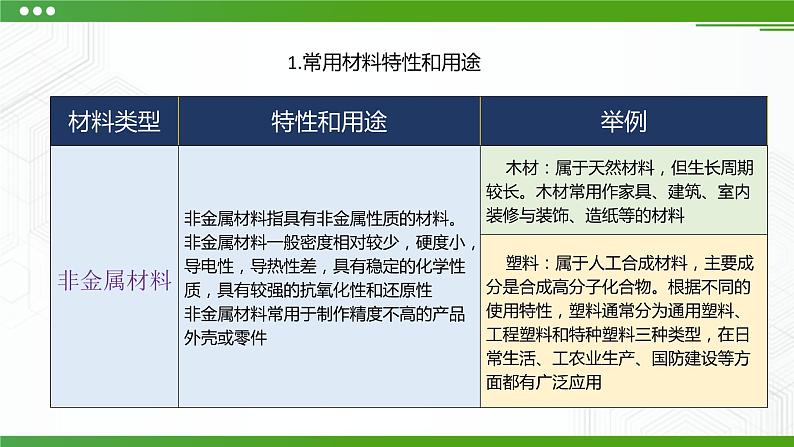

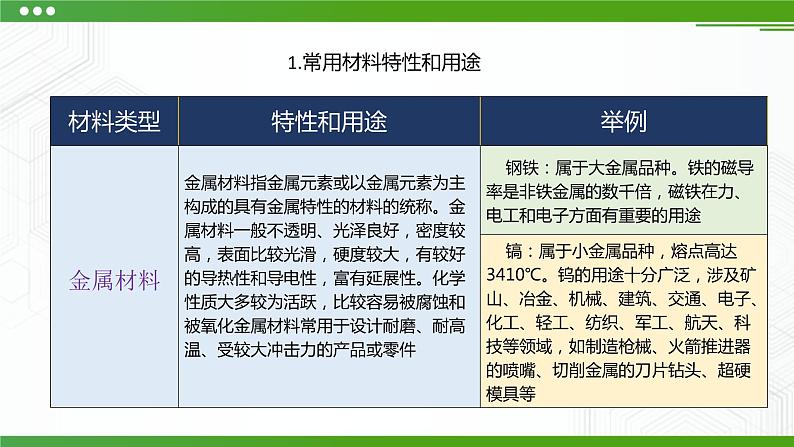

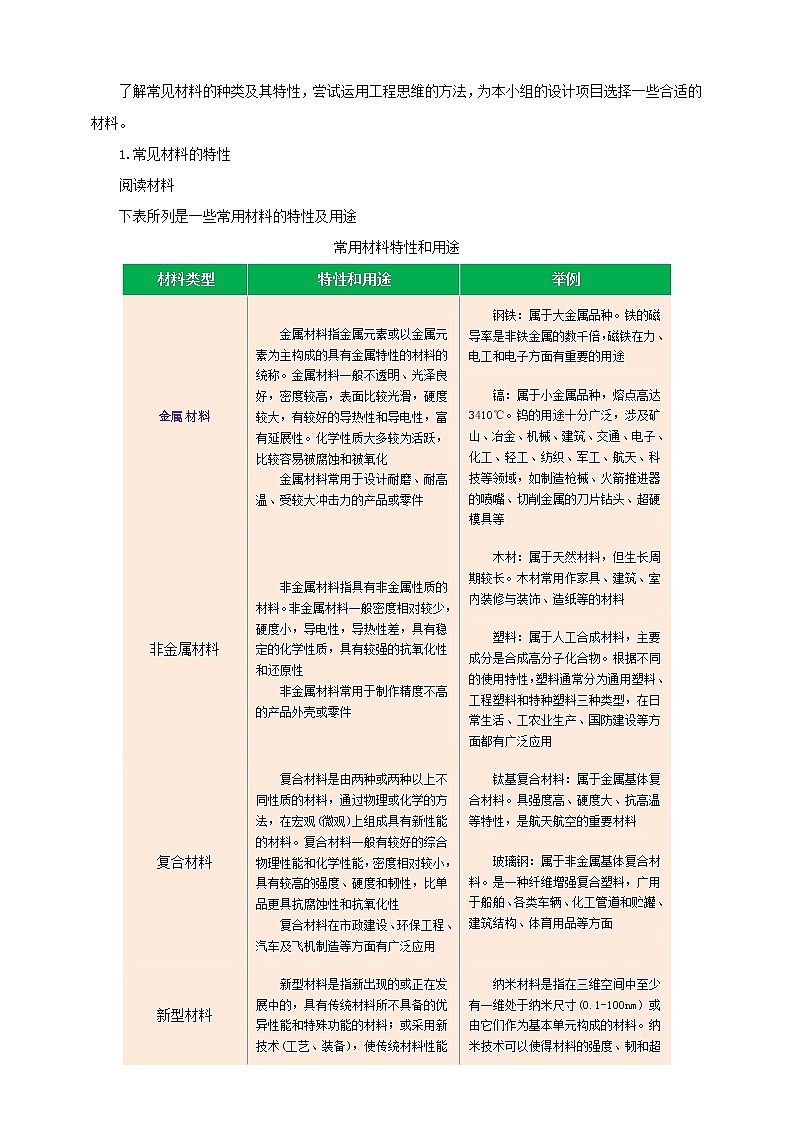

1.常用材料特性和用途
2.材料的选择与资源保护
材料的选择要坚持生态优先、绿色环保的理念，遵循可持续发展的原则，应尽可能选取可再生的和资源储藏量丰富的材料。
绿色设计是指，在产品的整个生命周期内，以产品的环境属性为主要目标，在保证产品应有的基本功能、使用寿命和经济性等的同时，着重考虑产品的拆卸性、可回收性、可重复利用性等目标。
在设计中要采取“从开始就要想到终结”的绿色设计观念，即在设计时就以让产品在整个生命周期内不产生环境污染的策略，而不是产品生产污染后再采取措施补救的策略。在选择材料时，要考虑材料对人的安全性和对环境的无污染性；减少用料或使用可再生的材料，加强材料的使用效率；提倡使用无害于环境的材料，和在自然环境下易于降解、易于回收的材料。
（1）参考下表中的材料介绍，结合设计的原则，分析、比较和权衡：本小组设计的校庆广告宣传灯骨架选择什么材料比较合适。
校庆广告宣传灯骨架用材
(2)参考下表中的材料介绍，结合设计的原则，分析、比较和权衡：本小组设计的庆广告宣传灯灯罩选择什么材料比较合适。
校庆广告宣传灯罩布(膜)用材
标准件是指结构、尺寸、画法、标记等各个方面已经完全标准化，并由专业厂生产的常用的零（部）件，如螺纹件、键、销、滚动轴承等等。
广义包括标准化的紧固件、连结件、传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。
包括螺纹连接件(又称紧固件)和轴毂连件、销连接件、铆接件、胶接件、焊接件等。
包括带传动件、链传动件、齿轮传动件(包括渐开线圆柱齿轮、锥齿轮以及蜗杆等)、摩擦轮、减速器、无级变速器、轴伸、联轴器、离器及液力耦合器、气压传动件、液压传动件等。
包括滑动轴承、滚动轴承
按形状分，主要有螺旋弹簧、碟形弹簧、板弹簧、环形弹簧等。
狭又标准件即标准化紧固件，实际是连接件的一种，但因为种类繁多应用广泛，所以实际使用中单算一类，甚至简称为标准件，它通常包括12种零件，以下介绍常见的几种：
由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
没有头部的，仅有两端均外带螺纹的一类紧固件。连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上母，一件整体。这种连接形式称为螺柱连接，也是属于可拆卸连接。主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合(这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接)。紧定螺钉主要用于固定两个零件之间的相对位置。特殊用途螺钉例如有吊环螺钉等供吊装零件用。
带有内螺纹孔，形状一般呈扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或器螺钉，用于紧固连接两个零件，使之成为一件整体。
体验通用串行总线(USB)(如下图)与不同通信设备或电器的连接。
电子元器件是电子元件和小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用;常指电器、无线电、仪表等工业的某些零件，是电容、晶体管、游丝、发条等电子器件的总称。常见的有二极管等。
电子元器件包括:电阻、电容、电感、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶(带)制品、电子化学材料及部品等。
电子元器件在质量方面国际上有欧盟的CE认证，美国的UL认证，德国的VDE和TUV以及中国的CQC认证等国内外认证，来保证元器件的合格。
仔细观察一台收音机的电路板(底板)或电脑的主板(上图)，记录其中一些使用较多的零件。
收音机的电路板(底板)
我们在选择材料时既要满足设计要求，又要考虑成本预算、加工难度等因素。尽可能选用元器件和标准件，避免选用加工困难和需要专门加工设备的材料，从而节约成本，提高设计和制作效率。
综合运用本节学习的知识，为本小组的设计项目制订一个选用材料方案，并明确哪些是标准件或元器件，填写到表格中(下表)。
