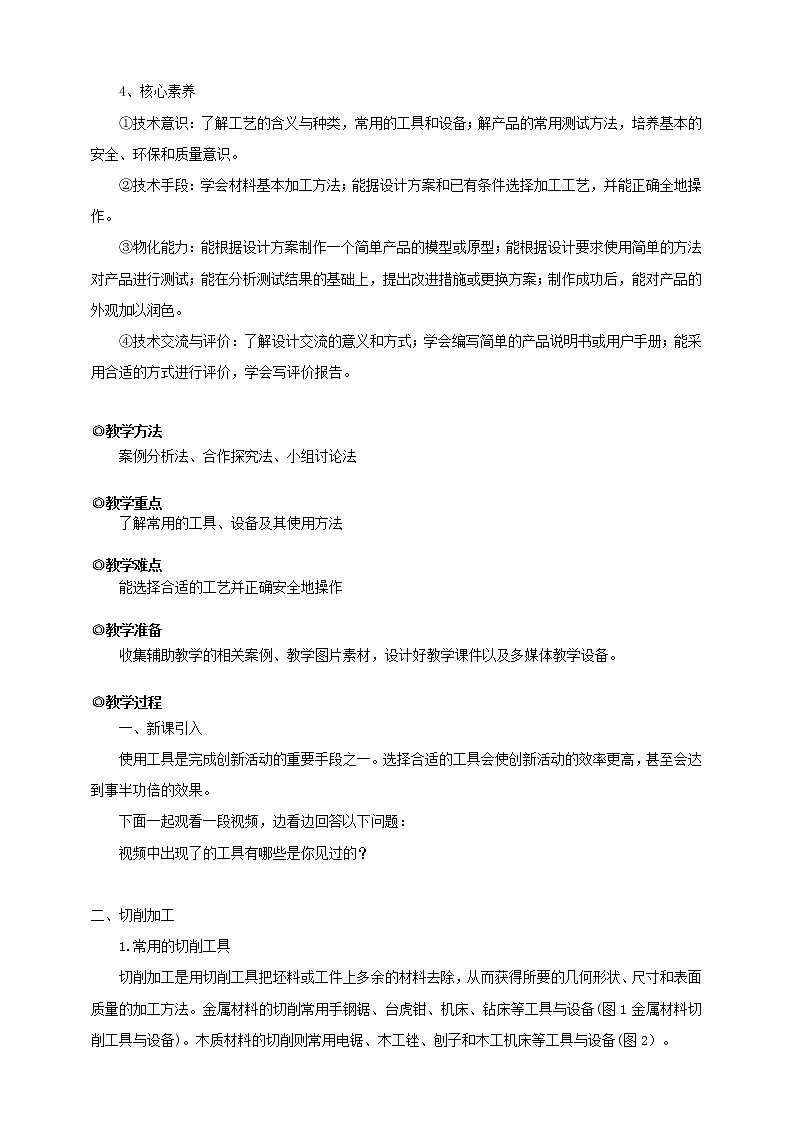

视频中出现了的工具有哪些是你见过的？

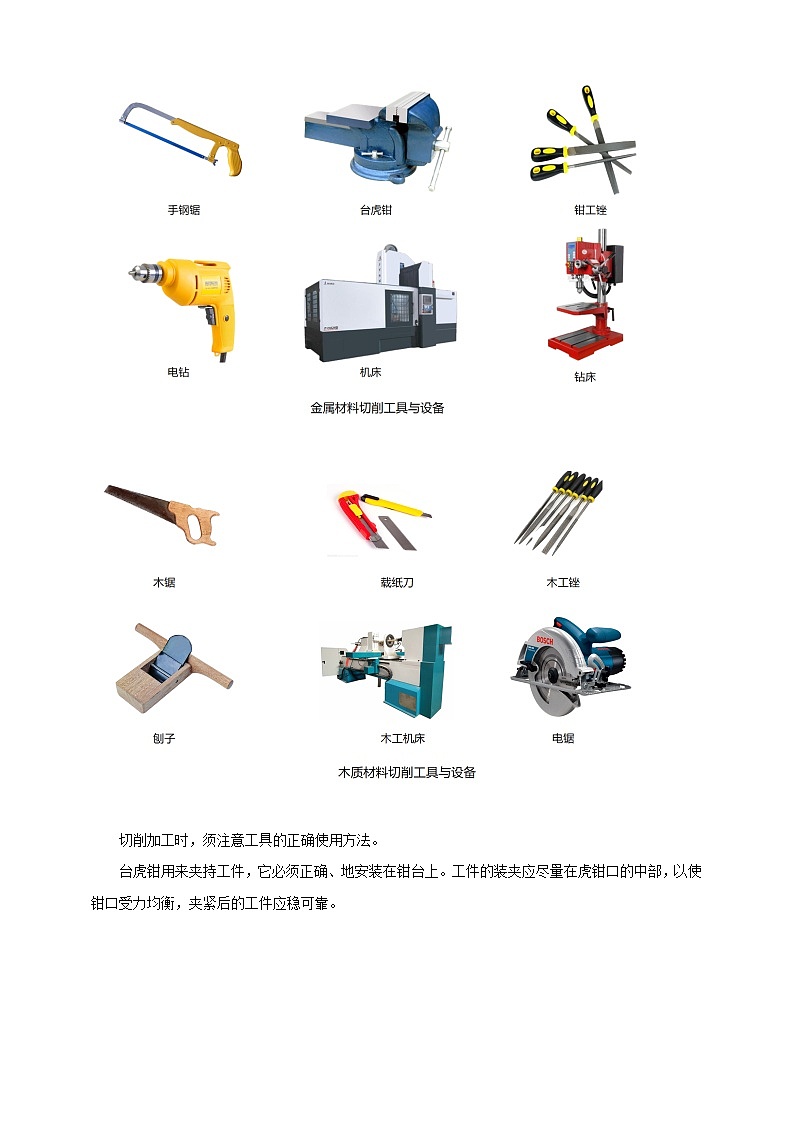

切削加工是用切削工具把坯料或工件上多余的材料去除，从而获得所要的几何形状、尺寸和表面质量的加工方法。金属材料的切削常用手钢锯、台虎钳、机床、钻床等工具与设备（图1 金属材料切削工具与设备）。木质材料的切削则常用电锯、木工锉、刨子和木工机床等工具与设备（图2）。
切削加工时，须注意工具的正确使用方法。 台虎钳用来夹持工件，它必须正确、地安装在钳台上。工件的装夹应尽量在虎钳口的中部，以使钳口受力均衡，夹紧后的工件应稳可靠。
材料在进行切削加工前，需按照加工零件的尺寸规格和质量要求，利用划线工具进行仔细划线（如右图）。常用的划线工具有直尺、角尺、木工铅笔、划针、划规、样冲等。
划线一般步骤是：划出基准，划尺寸线，划轮廓线，冲眼。
锯削操作是用手钢锯分割各种材料或半成品、锯掉工件上多余的部分及在工件上开槽等。手钢锯主要由锯和锯条组成，锯弓用来安装并张紧锯条。
4.钳工锉及其使用方法
用钳工锉对工件表面进行切削，使其达到零件图所要求的形状、尺寸和表面粗糙度的加工方法称为锉削。锉削加工简便，工件范围广，可对工件上的平面、曲面及其他复杂表面进行加工。
开始锉削 锉刀推出1/3的行程 锉刀推出2/3的行程 锉刀行程推尽时
台钻是一种小机床，主要用于钻孔。一般为手动进给，其转速由带轮调节获得。台钻灵活性较大，可适用很多场合。
◎安全提示： 操作时要集中注意力。钻孔要戴防护眼镜，以防屑飞出伤害眼睛。长发学生要戴能套紧头发的工作帽。不准戴手套操作，以防钻头卷住手套而伤害手指。不能用手直接扶住小工件、薄工件，以免造成伤害事故。
数控加工设备 数控，即数字控制，在机床领域是指用数字化信号对机床运动及其加工过程进行控制的一种方法。
数控雕刻机
数控雕刻机 数控雕刻机是按加工材质配置刀具到高速旋转雕刻刀头，对固定于主机工作台上的加工材料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。
数控激光切割机
数控激光切割机 数控激光切割机是利用激光经光路系统聚焦成高功率密度的激光束，照射到工件表面，使工件达到熔点或沸点。随着光束与工件相对位置的移动，最终使材料形成切缝，完成材料的切割。
成型加工是利用材料的塑性，将材料改变至所需要的形状及大小。常见的成型加工方法有冲压成型、浇铸成型和注塑成型等（如下表）。金属、陶瓷、塑料、玻璃、青等材料都适合采用浇铸成型或注成型的方法来生产部或产品。
三维打印机 三维打印是快速成型技术的一种。它是以数字模型文件为基础，运用特殊蜡材、粉末金属或塑料等可黏合材料，通过逐层打印的方式来构造物体的技术。常用材料包括玻璃纤维、石膏、铝材、秋合金、橡胶等。
三维打印机 三维打印先通过计算机建模，再将建成的三维模型分区成逐层的截面。把数据和原料输入到三维打印机(图4-9)中，打印机通过读取文中的横截面信息，把这些截面逐层地打印出来，再将各层截面以各种方式黏合起来，从而造出一个实体。
装配是将两件或两件以上的零件或部件暂时或永久结合在一起的加工方法。常用的装配工艺主要有粘接、焊接、接、柳接和螺栓接合等(如下表)。
表面涂饰是指在工件表面施以装饰性或保护性处理的加工方法。不同的材料有不同的涂饰方法。
木家具上漆 贴塑料皮图
喷涂油漆 陶瓷上釉
