物理八年级上册第1节 透镜同步训练题

这是一份物理八年级上册第1节 透镜同步训练题，共11页。试卷主要包含了1透镜，透镜，如图所示，请将光路图补充完整，请将下图中的光路图补充完整｡等内容，欢迎下载使用。

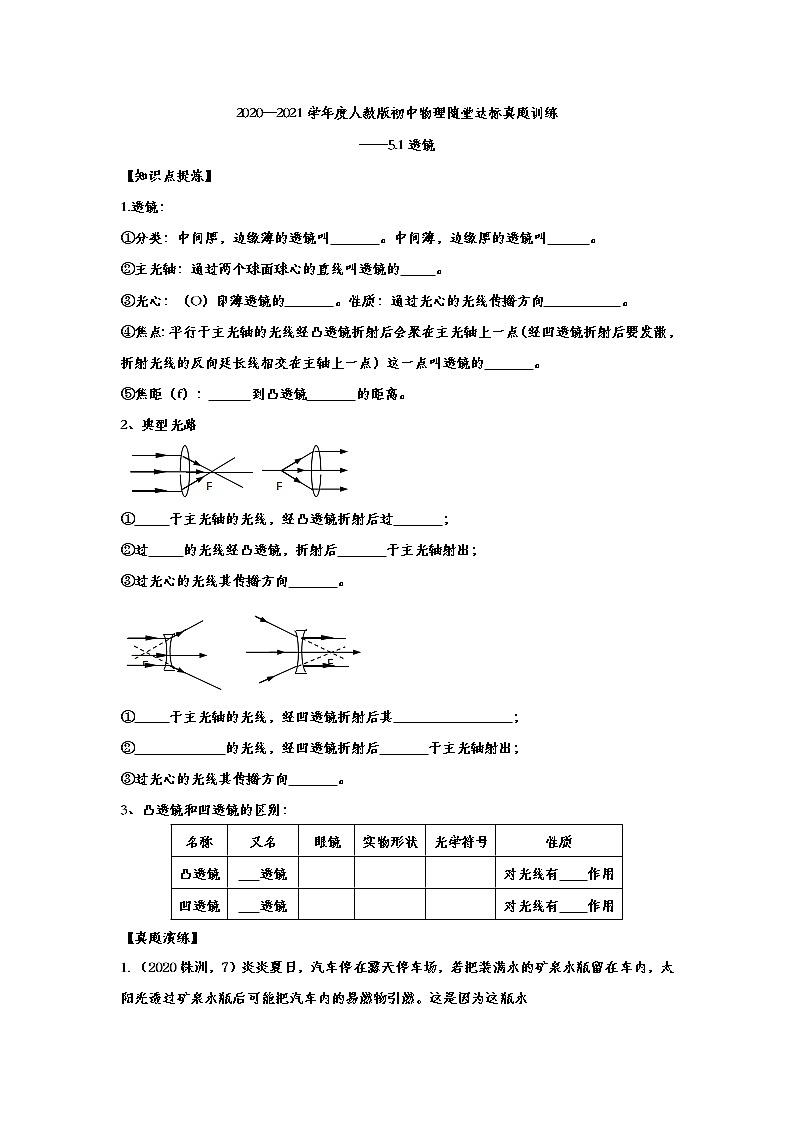

【知识点提炼】
1.透镜：
①分类：中间厚，边缘薄的透镜叫 。中间薄，边缘厚的透镜叫 。
②主光轴：通过两个球面球心的直线叫透镜的 。
③光心：（O）即薄透镜的 。性质：通过光心的光线传播方向 。
④焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的 。
⑤焦距（f）： 到凸透镜 的距离。
2、典型光路
① 于主光轴的光线，经凸透镜折射后过 ；
②过 的光线经凸透镜，折射后 于主光轴射出；
③过光心的光线其传播方向 。
① 于主光轴的光线，经凹透镜折射后其 ；
② 的光线，经凹透镜折射后 于主光轴射出；
③过光心的光线其传播方向 。
3、凸透镜和凹透镜的区别：
【真题演练】
1.（2020株洲，7）炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为这瓶水

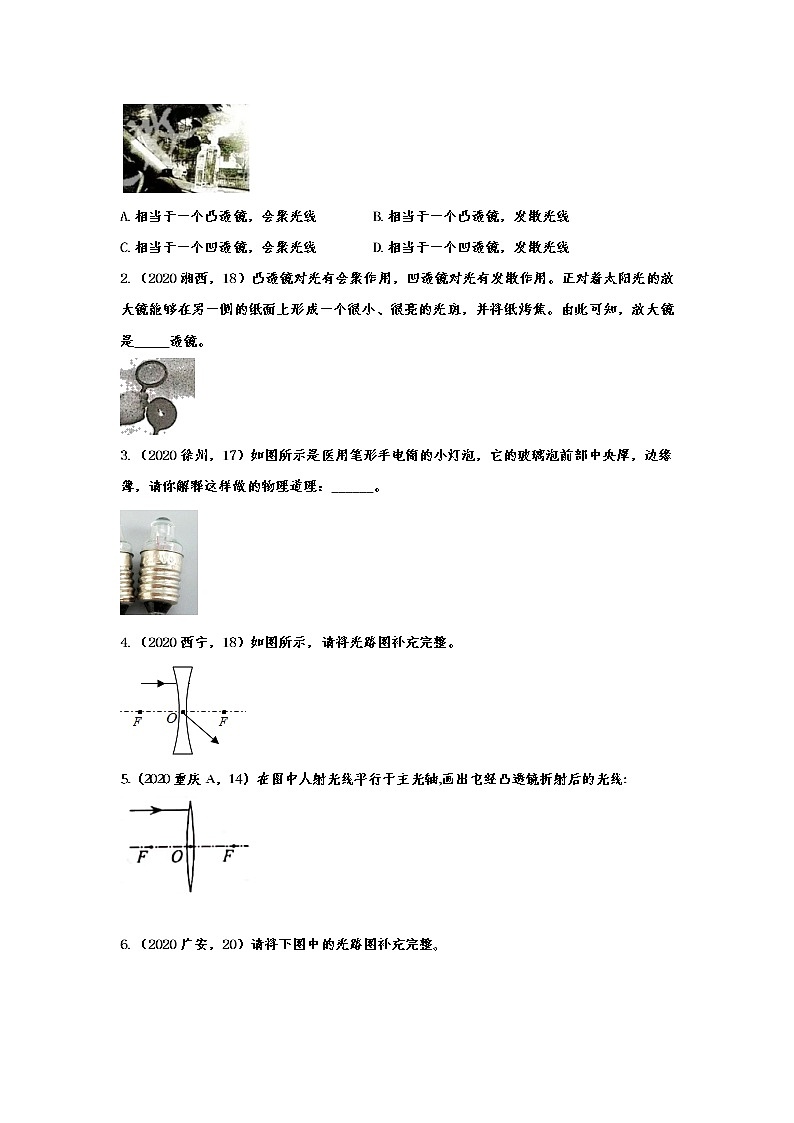

A.相当于一个凸透镜，会聚光线 B.相当于一个凸透镜，发散光线
C.相当于一个凹透镜，会聚光线 D.相当于一个凹透镜，发散光线
2.（2020湘西，18）凸透镜对光有会聚作用，凹透镜对光有发散作用。正对着太阳光的放大镜能够在另一侧的纸面上形成一个很小、很亮的光斑，并将纸烤焦。由此可知，放大镜是 透镜。
3.（2020徐州，17）如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：______。
4.（2020西宁，18）如图所示，请将光路图补充完整。
5.（2020重庆A，14）在图中人射光线平行于主光轴,画出它经凸透镜折射后的光线:

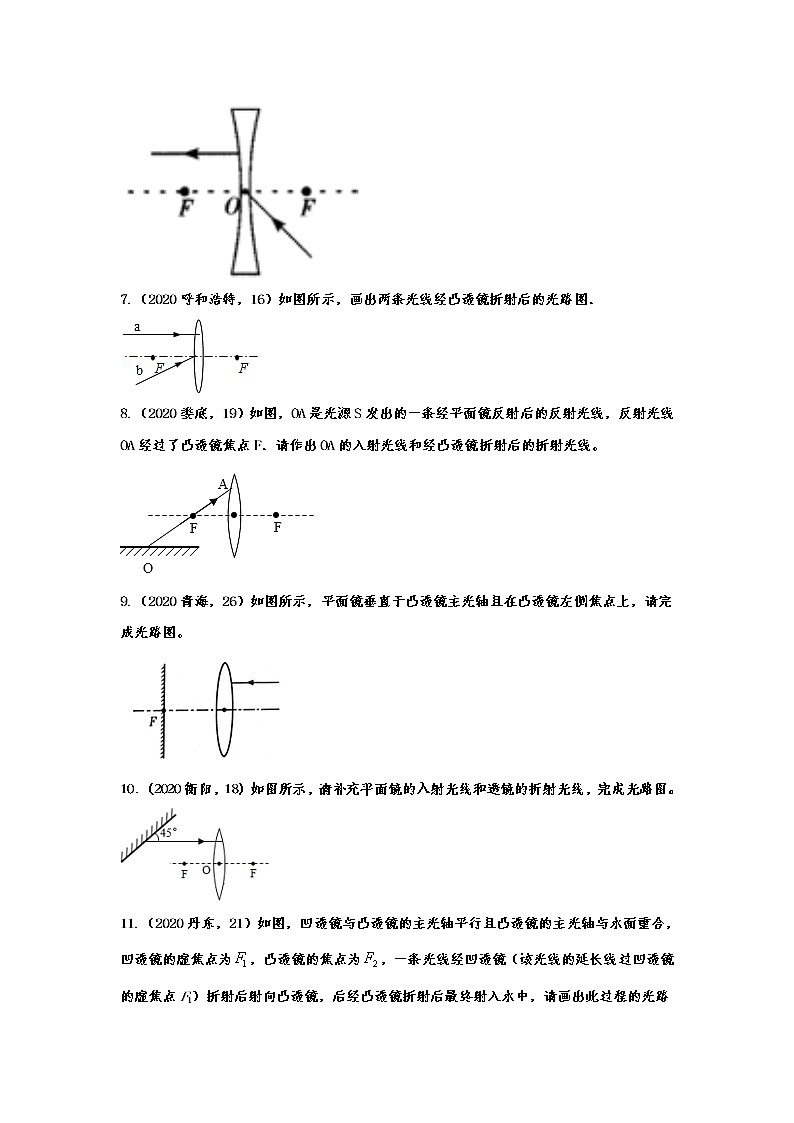

6.（2020广安，20）请将下图中的光路图补充完整｡
7.（2020呼和浩特，16）如图所示，画出两条光线经凸透镜折射后的光路图．
8.（2020娄底，19）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
9.（2020青海，26）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。
10．（2020衡阳，18）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
11.（2020丹东，21）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
12.（2020岳阳，17）图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
13.（2020孝感，12）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后光线；
②光线SD经过平面镜反射后的光线。
14.（2020抚顺，22）如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
(1)S点发出的入射光线；
(2)经平面镜的反射光线；
(3)凸透镜左侧焦点的位置。
2020—2021学年度人教版初中物理随堂达标真题训练
——5.1透镜参考答案
【知识点提炼】
1.透镜：
①分类：中间厚，边缘薄的透镜叫 。中间薄，边缘厚的透镜叫 。
②主光轴：通过两个球面球心的直线叫透镜的 。
③光心：（O）即薄透镜的 。性质：通过光心的光线传播方向 。
④焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的 。
⑤焦距（f）： 到凸透镜 的距离。
【答案】凸透镜；凹透镜；主光轴；中心；不改变 ；焦点；焦点；光心；
2、典型光路
① 于主光轴的光线，经凸透镜折射后过 ；
②过 的光线经凸透镜，折射后 于主光轴射出；
③过光心的光线其传播方向 。
① 于主光轴的光线，经凹透镜折射后其 ；
② 的光线，经凹透镜折射后 于主光轴射出；
③过光心的光线其传播方向 。
【答案】平行；焦点；焦点；平行；不变；平行；反向延长线过焦点；延长线过焦点；平行；不变。
3、凸透镜和凹透镜的区别：
【答案】
【真题演练】
1.（2020株洲，7）炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为这瓶水
A.相当于一个凸透镜，会聚光线 B.相当于一个凸透镜，发散光线
C.相当于一个凹透镜，会聚光线 D.相当于一个凹透镜，发散光线
【答案】A
2.（2020湘西，18）凸透镜对光有会聚作用，凹透镜对光有发散作用。正对着太阳光的放大镜能够在另一侧的纸面上形成一个很小、很亮的光斑，并将纸烤焦。由此可知，放大镜是 透镜。
【答案】凸。
3.（2020徐州，17）如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：______。
【答案】中央厚边缘薄构成了一个玻璃凸透镜，灯丝位于该凸透镜的焦点上，发出的发散光线经过凸透镜汇聚后平行于主光轴射出，能够射得远，光线集中、强度大
4.（2020西宁，18）如图所示，请将光路图补充完整。
【答案】
5.（2020重庆A，14）在图中人射光线平行于主光轴,画出它经凸透镜折射后的光线:
【答案】
6.（2020广安，20）请将下图中的光路图补充完整｡
【答案】
7.（2020呼和浩特，16）如图所示，画出两条光线经凸透镜折射后的光路图．
【答案】
8.（2020娄底，19）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
【答案】如下图所示。
9.（2020青海，26）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。
【答案】
如图所示：
10．（2020衡阳，18）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
【答案】如图所示：
。
11.（2020丹东，21）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
【答案】
12.（2020岳阳，17）图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
【答案】
13.（2020孝感，12）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后光线；
②光线SD经过平面镜反射后的光线。
【答案】
14.（2020抚顺，22）如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
(1)S点发出的入射光线；
(2)经平面镜的反射光线；
(3)凸透镜左侧焦点的位置。
【答案】
名称
又名
眼镜
实物形状
光学符号
性质
凸透镜
透镜

对光线有 作用
凹透镜
透镜
对光线有 作用
名称
又名
眼镜
实物形状
光学符号
性质
凸透镜
透镜

对光线有 作用
凹透镜
透镜
对光线有 作用
名称
又名
眼镜
实物形状
光学符号
性质
凸透镜
会聚透镜
老化镜
对光线有会聚作用
凹透镜
发散透镜
近视镜
对光线有发散作用
