人教版八年级上册第四章 光现象第4节 光的折射综合训练题

这是一份人教版八年级上册第四章 光现象第4节 光的折射综合训练题，共6页。试卷主要包含了单选题，多选题，填空题，操作题等内容，欢迎下载使用。

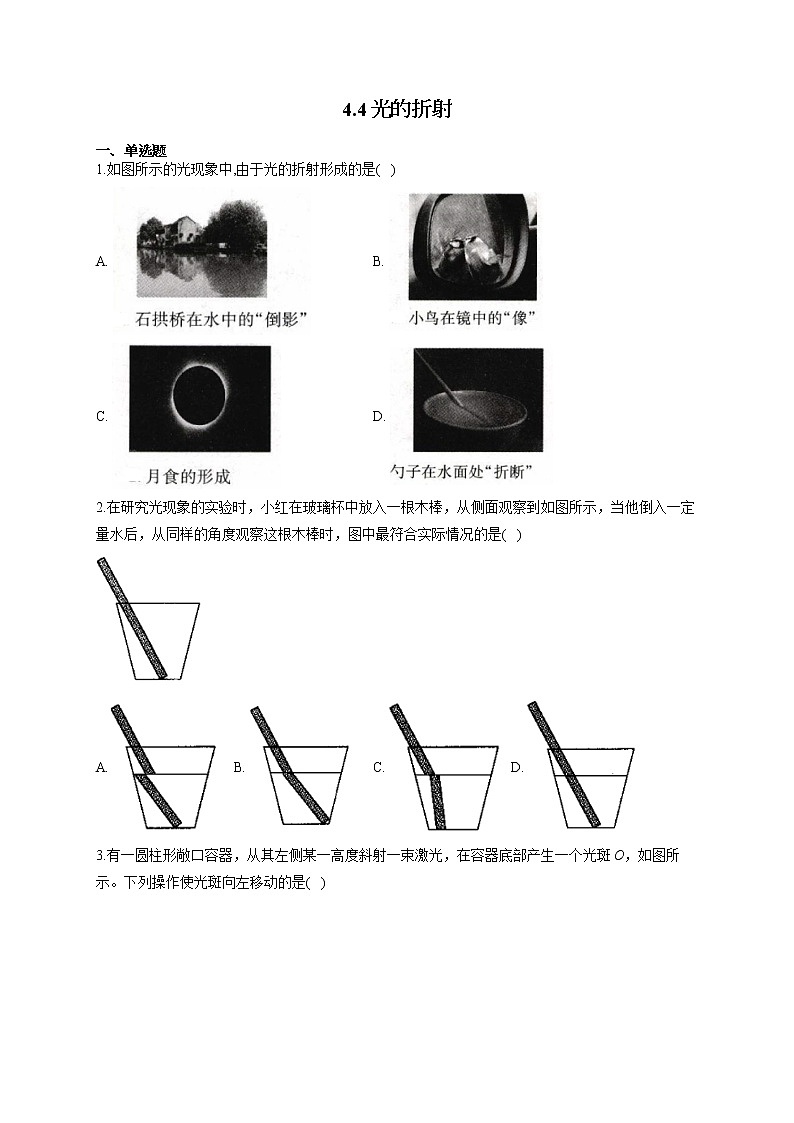

1.如图所示的光现象中,由于光的折射形成的是( )
A. B.
C. D.
2.在研究光现象的实验时，小红在玻璃杯中放入一根木棒，从侧面观察到如图所示，当他倒入一定量水后，从同样的角度观察这根木棒时，图中最符合实际情况的是( )
A.B.C.D.
3.有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示。下列操作使光斑向左移动的是( )
A.保持水面高度不变，使激光笔向右平移
B.保持激光射入角度不变，向容器内加水
C.保持激光笔不移动且射入角度不变，使容器向左移动
D.保持水面高度和入射点不变，使激光束远离法线
4.如图所示，一束激光由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是图中的( )
A.M点B.N点C.P点D.Q点
5.蓝天上飘着白云，平静清澈的池塘中鱼自由游动。人向池塘中看去，好像鱼在白云中游动，关于人看到的鱼和白云，下列说法正确的是( )
A.鱼是实物，白云是光反射形成的虚像
B.鱼是实物，白云是光折射形成的虚像
C.鱼是光反射形成的虚像，白云是光折射形成的虚像
D.鱼是光折射形成的虚像，白云是光反射形成的虚像
6.如图所示，空容器的左侧有一支红光笔发出一束光投射到容器侧壁上，在A点形成一个红色的光斑，在向容器中加水的过程中，红色光斑将会( )
A.向上移动B.向下移动C.先不动再向下移动D.先不动再向上移动
7.中华上下五千年，古诗文化源远流长，下列诗句与物理知识相符的是( )
A.“香炉初上日，瀑水喷成虹”——光的直线传播
B.“楼台倒影入池塘”——光的折射
C.“掬水月在手”——平面镜成像
D.“潭清疑水浅”——光的反射
二、多选题

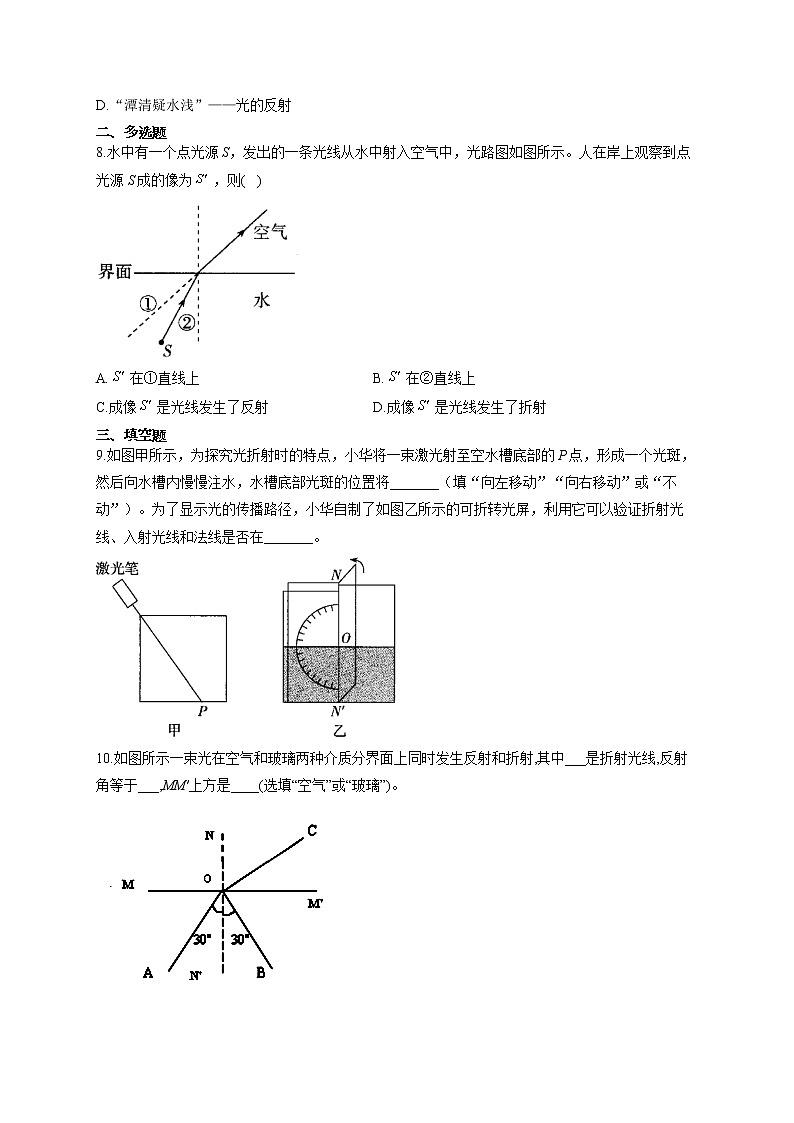

8.水中有一个点光源S，发出的一条光线从水中射入空气中，光路图如图所示。人在岸上观察到点光源S成的像为，则( )
A.在①直线上B.在②直线上
C.成像是光线发生了反射D.成像是光线发生了折射
三、填空题
9.如图甲所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将_______（填“向左移动”“向右移动”或“不动”）。为了显示光的传播路径，小华自制了如图乙所示的可折转光屏，利用它可以验证折射光线、入射光线和法线是否在_______。
10.如图所示一束光在空气和玻璃两种介质分界面上同时发生反射和折射,其中___是折射光线,反射角等于___,MM′上方是____(选填“空气”或“玻璃”)。
四、操作题
11.如图所示，一束激光a斜射到玻璃砖上，结果在墙壁上玻璃砖的左右两侧，各出现了一个光斑，请画出形成两个光斑的光路图。
参考答案
1.答案：D
解析：石拱桥在水中的“倒影”、小鸟在镜中的“像”均是由光的反射形成的,A、B错误;月食是由光的直线传播形成的,C错误;勺子在水面处“折断”是光在水面处发生折射形成的,D正确.
2.答案：A
解析：当他倒入一定量水后，木棒反射的光从水中斜射入空气中，类似于通过厚玻璃砖看物体，光线传播方向在玻璃杯与空气界面处发生了偏折，远离法线，折射角大于入射角，所以看上去木棒发生“错位”，人看到的是木棒的虚像。把看到的杯子当成平面图形，木棒在正中央，位置是不变的，如果水上的部分偏左，水下的就更偏左。如果水上的部分偏右，水下的就更偏右。
3.答案：B
解析：保持水面高度不变，使激光笔向右平移，则入射光线和折射光线都向右平移，所以光斑右移，故A错误；保持激光射入角度不变，向容器内加水，水位会升高，光的折射光路图如图1，比较可知，光斑会向左移动，故B正确；保持激光笔不移动且射入角度不变，使容器向左移动如图2，此时的光斑相对于原来的光斑位置没有动，但相对于容器，则光斑会向右移动，故C错误；保持水面高度和入射点不变，使激光束远离法线时，入射角增大，则折射角变大，光斑会向右移动，故D错误。
4.答案：B
解析：光线从O点斜射入玻璃中发生折射现象，折射光线向靠近法线方向偏折，折射角小于入射角，如图所示：
所以从玻璃砖再射出，射出点可能是图中的N点。
故选：B。
5.答案：D
解析：因为鱼儿是在水中的实际物体,是由于光线从水中通过空气进入了人的眼睛,我们看到水中的鱼,其实看到的是鱼的虚像,是由光的折射形成的;
而云在天上,所以“白云”是在水中形成的像,即平面镜成像,故看到水中的白云是由光的反射形成的与物体等大的虚像.
故选D.
6.答案：C
解析：当水位没有到达红色光斑时，根据光的直线传播，光斑的位置不改变，如图甲。当水位超过原来光斑位置时，光线在水面发生折射，折射光线向法线方向偏折，光斑位置向下移动，如图乙。
7.答案：C
解析：“香炉初上日，瀑水喷成虹”，彩虹是光的色散现象，是由于光的折射形成的，故A错误；“楼台倒影入池塘”、“掬水月在手”都属于平面镜成像，是由于光的反射形成的，故B错误、C正确；“潭清疑水浅”是由于来自潭底的光线由水中进入空气中时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，就会觉得潭底变浅了，故D错误。
8.答案：AD
解析：点光源S发出的一条光线从水中斜射入空气中时，在水面处会发生折射，折射角大于入射角，折射光线进入人眼后，人眼逆着折射光线看去，看到的像在折射光线的反向延长线上。由题图可知，像在①直线上，其成因是光的折射，A、D正确，B、C错误。
9.答案：向左移动；同一平面内
解析：光从空气斜射入水或其他透明介质时，折射角小于入射角；将一束激光射至空水槽底部P点，形成一个光斑，向水槽内慢慢注水，光在水面处发生折射，由于折射角小于入射角，水槽底部光斑的位置将向左移动。将光屏右半部分绕向后翻转任意角度，可以验证折射光线、入射光线和法线是否在同一平面内。
10.答案：OC;30°;空气
解析：[1][2]因为反射光线、入射光线与法线之间的夹角相等,所以AO、BO中的一条为入射光线,一条为反射光线,图中为法线;再根据折射光线与入射光线在法线两侧、且在两种介质中,所以OC为折射光线,AO为入射光线,OB为反射光线,图中是界面;则为反射角等于30°。[3]根据光的折射定律知:由于折射角大于入射角,图中上方为空气。
11.答案：如图所示
解析：激光斜射到玻璃砖上发生反射，在法线上侧的空气中画出反射光线，且使反射角等于入射角，反射光线与墙壁的交点为M；光线从空气斜射入玻璃砖时，折射光线向法线偏折，折射角小于入射角，据此作出第一次折射的折射光线；光线从玻璃砖射入空气中时，折射角大于入射角，并且进入玻璃砖的光线和离开玻璃砖的光线平行，据此作出第二次折射的折射光线，该光线与墙壁的交点为；即为两个光斑所在位置。
