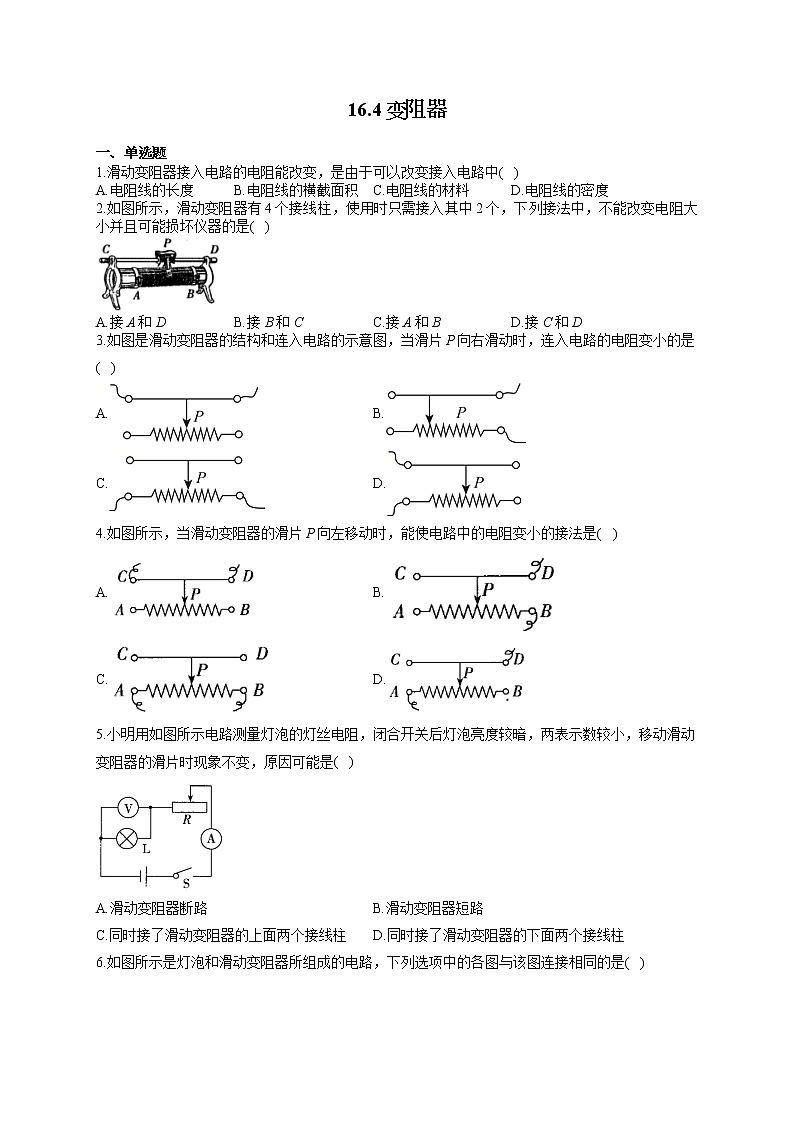

1.滑动变阻器接入电路的电阻能改变，是由于可以改变接入电路中( )
A.电阻线的长度B.电阻线的横截面积C.电阻线的材料D.电阻线的密度
2.如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，下列接法中，不能改变电阻大小并且可能损坏仪器的是( )
A.接A和DB.接B和CC.接A和BD.接C和D
3.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( )
A.B.
C.D.
4.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是( )
A.B.
C.D.
5.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，原因可能是( )
A.滑动变阻器断路B.滑动变阻器短路
C.同时接了滑动变阻器的上面两个接线柱D.同时接了滑动变阻器的下面两个接线柱

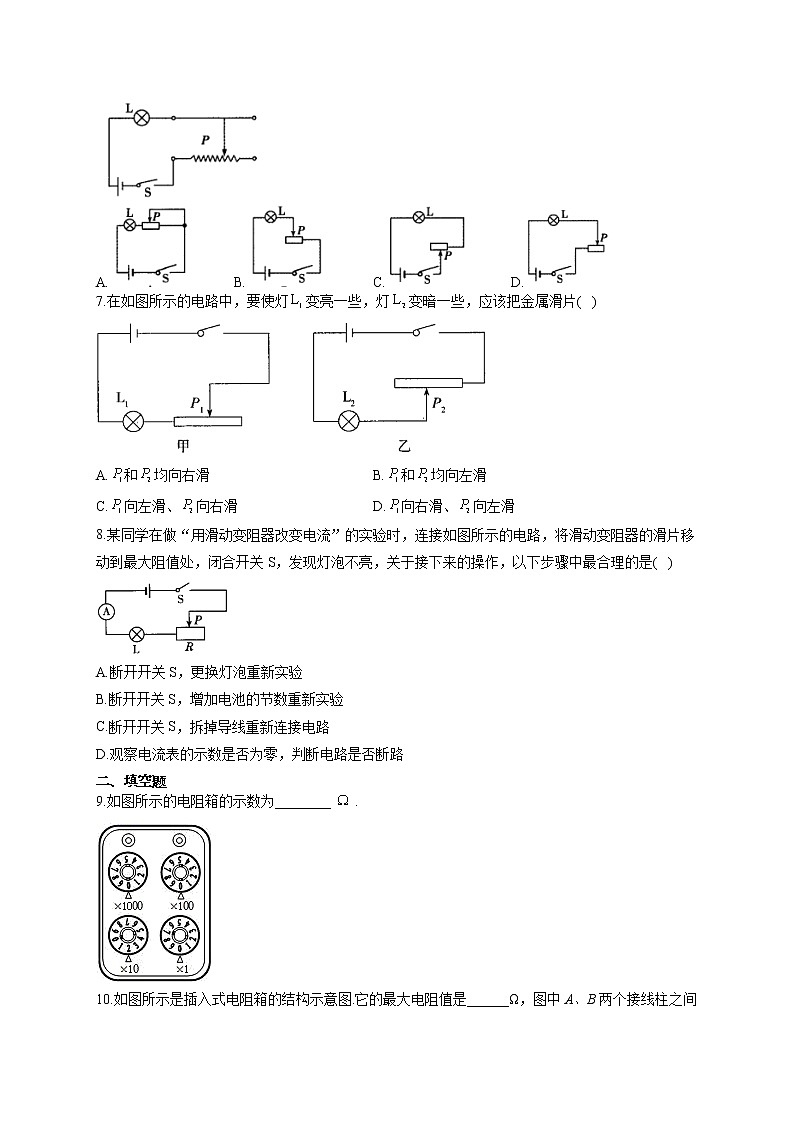

6.如图所示是灯泡和滑动变阻器所组成的电路，下列选项中的各图与该图连接相同的是( )
A.B.C.D.
7.在如图所示的电路中，要使灯变亮一些，灯变暗一些，应该把金属滑片( )
A.和均向右滑B.和均向左滑
C.向左滑、向右滑D.向右滑、向左滑
8.某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现灯泡不亮，关于接下来的操作，以下步骤中最合理的是( )
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池的节数重新实验
C.断开开关S，拆掉导线重新连接电路
D.观察电流表的示数是否为零，判断电路是否断路
二、填空题
9.如图所示的电阻箱的示数为________.
10.如图所示是插入式电阻箱的结构示意图.它的最大电阻值是______Ω，图中A、B两个接线柱之间的电阻值是_______Ω.
11.电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐。姜励才同学家春节前买回一辆电动自行车，他认真阅读说明书后了解到：
（1）电动车电路可以简化成图所示电路，要使车行驶且车灯亮铃不响，应闭合开关______。
（2）支起撑脚，扭动钥匙开关后，旋动右手的“调速”把手，发现后轮的转速会发生变化。他猜测这个“调速”把手相当于______。
参考答案
1.答案：A
解析：滑动变阻器接入电路的电阻能改变，是由于可以改变接入电路中电阻的长度，故选A
2.答案：D
解析：接C和D时，相当于把一段导线接入电路，不能改变电阻大小，并且可能会造成电路中的电流过大.故选D.
3.答案：B
解析：A.同时接入上方两接线柱，相当于接入一导线，滑片移动时，接入的电阻不变，故A不合题意；B.滑片向右移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故B符合题意。C.同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故C不合题意；D.滑片向右移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故D不合题意。故选B.
4.答案：D
解析：A图滑动变阻器的接线柱接C和D，无电阻丝连入电路，故A不符合题意；B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是部分，当滑片P向左滑动时，电阻丝长度变大，电路中的电阻变大，故B不符合题意；C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是部分，无论怎样移动滑片，滑动变阻器接入电路中的电阻都不变，故C不符合题意；D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是部分，当滑片P向左滑动时，电阻丝长度变小，电路中的电阻变小，故D符合题意。
5.答案：D
解析：两表示数均较小，发现灯泡较暗，说明电路是通路，移动滑片，现象不变，说明此时滑动变阻器相当于定值电阻，所以原因可能是同时接了滑动变阻器下面的两个接线柱。
6.答案：D
解析：由题图可知，灯泡和滑动变阻器串联在电路中，滑动变阻器接入左半段电阻丝且电流先经过滑片，再流过左半段电阻丝.A项滑动变阻器有三个接线柱接入电路，电流先流经电阻丝，再流过滑片P；B、C项滑动变阻器接入了右半段电阻丝；D项滑动变阻器接入了左半段电阻丝，且电流先经过滑片，再流过左半段电阻丝.故选D.
7.答案：B
解析：由图甲可知，灯泡和滑动变阻器串联，要使灯泡变亮，则灯泡分得的电压变大，滑动变阻器分担的电压变小，所以应减小滑动变阻器接入电路中的电阻，即变阻器的滑片应向左移动；乙图中，灯泡和滑动变阻器串联，要使灯泡变暗一些，则灯泡分得的电压变小，滑动变阻器分担的电压变大，应增大滑动变阻器接入电路中的电阻，即变阻器的滑片应向左移动。故选B。
8.答案：D
解析：闭合电路中开关，灯泡不亮，应先观察电流表是否有示数：如果无示数，说明电路出现断路，再检测断路位置，并进行处理；如果电流表有较小的示数，则电路通路，可能是由于电路中电阻较大造成的，可移动滑片观察灯泡是否发光。故D正确。
9.答案：20
解析：将各旋扭对应的示数得以倍数，得如图所示电阻箱的示数为；
.
10.答案：15;7
解析：当5个铜塞都拔出时，5根电阻丝串联，总的电阻为15 Ω；当铜塞插入时，该铜塞处的电阻丝被短路，这部分电阻丝没有连入电路，由题图可知，A、B两个接线柱之间的电阻值是.
11.答案：（1）S和
（2）滑动变阻器
解析：通过阅读材料考查学生的“科学探究”——“获取和处理信息”的能力。生活中常见的电动自行车、汽车等都蕴涵着丰富的物理知识，初中电学中常以此为媒介，学生在答题过程中，要看清其考查的物理知识或现象，然后根据所学知识来答题。
（1）图中电动机、车灯、车铃是并联的，它们都能独立工作，要使车行驶且车灯亮铃不响，应闭合开关S和；
（2）“调速”把手相当于我们学过的滑动变阻器，它是利用改变连入电路中的电阻的大小来改变电路中的电流大小的。
