人教版九年级全册第3节 电阻的测量课堂检测

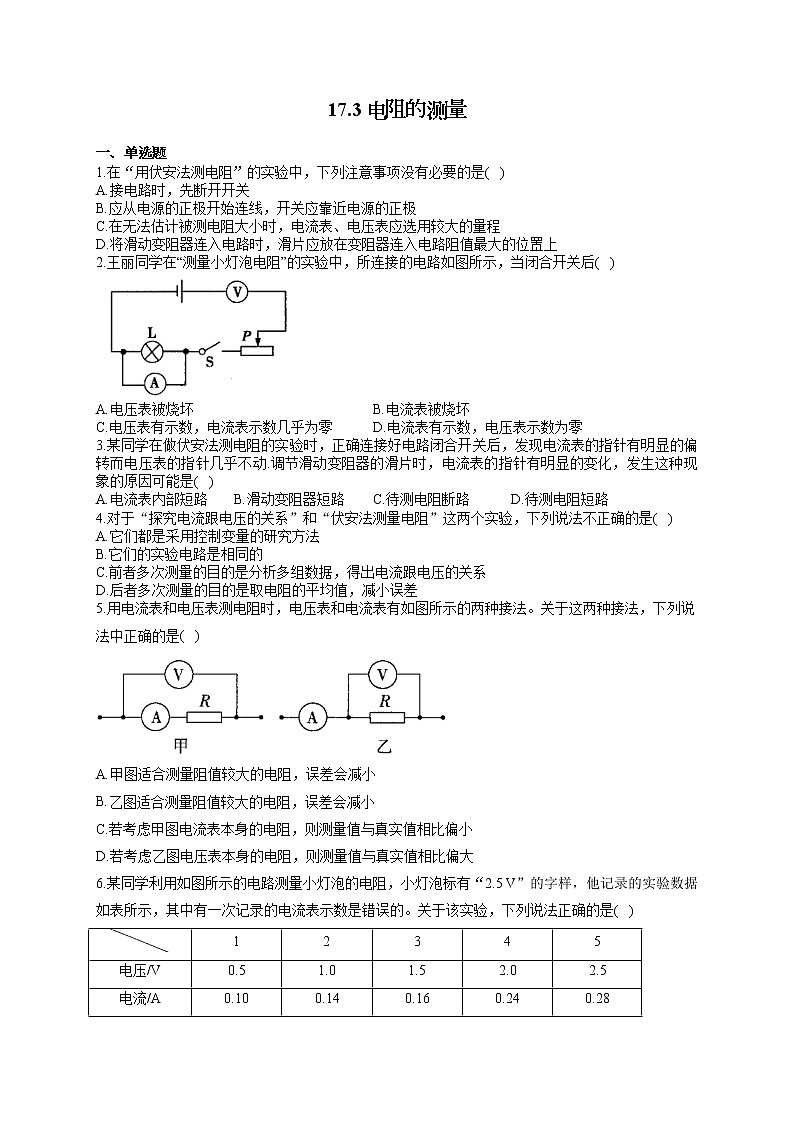

17.3电阻的测量

一、单选题

1.在“用伏安法测电阻”的实验中，下列注意事项没有必要的是(   )

A.接电路时，先断开开关

B.应从电源的正极开始连线，开关应靠近电源的正极

C.在无法估计被测电阻大小时，电流表、电压表应选用较大的量程

D.将滑动变阻器连入电路时，滑片应放在变阻器连入电路阻值最大的位置上

2.王丽同学在“测量小灯泡电阻”的实验中，所连接的电路如图所示，当闭合开关后(   )

A.电压表被烧坏  B.电流表被烧坏

C.电压表有示数，电流表示数几乎为零 D.电流表有示数，电压表示数为零

3.某同学在做伏安法测电阻的实验时，正确连接好电路闭合开关后，发现电流表的指针有明显的偏转而电压表的指针几乎不动.调节滑动变阻器的滑片时，电流表的指针有明显的变化，发生这种现象的原因可能是(   )

A.电流表内部短路 B.滑动变阻器短路 C.待测电阻断路 D.待测电阻短路

4.对于“探究电流跟电压的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是(   )

A.它们都是采用控制变量的研究方法

B.它们的实验电路是相同的

C.前者多次测量的目的是分析多组数据，得出电流跟电压的关系

D.后者多次测量的目的是取电阻的平均值，减小误差

5.用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是(   )


A.甲图适合测量阻值较大的电阻，误差会减小

B.乙图适合测量阻值较大的电阻，误差会减小

C.若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小

D.若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大

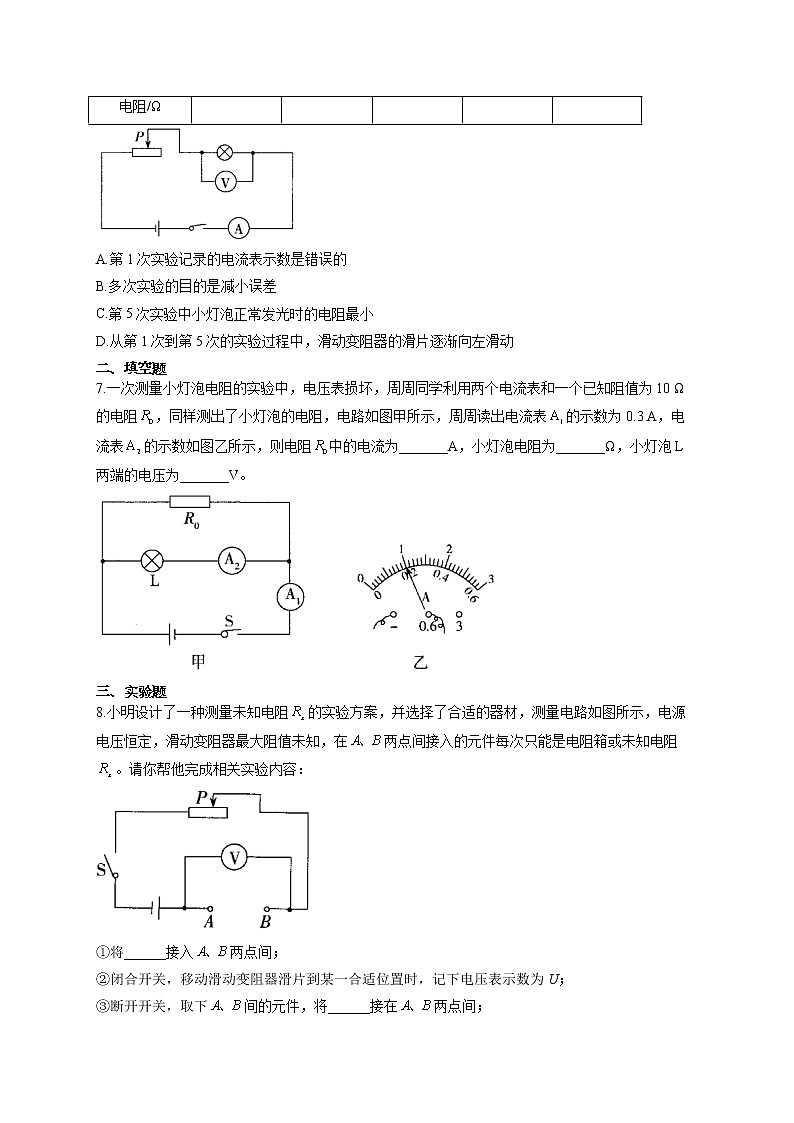

6.某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“2.5 V”的字样，他记录的实验数据如表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是(   )

A.第1次实验记录的电流表示数是错误的

B.多次实验的目的是减小误差

C.第5次实验中小灯泡正常发光时的电阻最小

D.从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动

二、填空题

7.一次测量小灯泡电阻的实验中，电压表损坏，周周同学利用两个电流表和一个已知阻值为10 Ω的电阻，同样测出了小灯泡的电阻，电路如图甲所示，周周读出电流表的示数为0.3 A，电流表的示数如图乙所示，则电阻中的电流为_______A，小灯泡电阻为_______Ω，小灯泡L两端的电压为_______V。


三、实验题

8.小明设计了一种测量未知电阻的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在两点间接入的元件每次只能是电阻箱或未知电阻。请你帮他完成相关实验内容：


①将______接入两点间；

②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下电压表示数为U；

③断开开关，取下间的元件，将______接在两点间；

④闭合开关，调节______，使______；读出此时电阻箱的示数，即可知道的阻值。

⑤如果把图中的滑动变阻器去掉，利用图中剩下的元件______（能/不能）测出的阻值。

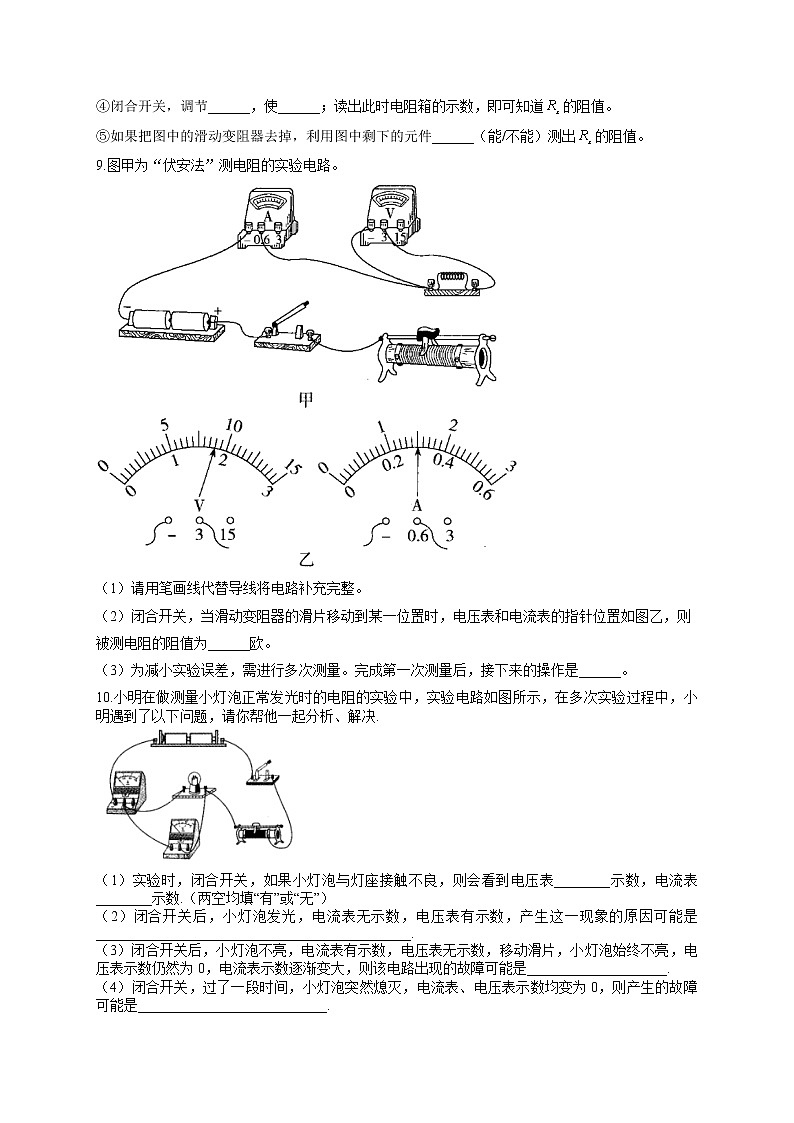

9.图甲为“伏安法”测电阻的实验电路。


（1）请用笔画线代替导线将电路补充完整。

（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如图乙，则被测电阻的阻值为______欧。

（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是______。

10.小明在做测量小灯泡正常发光时的电阻的实验中，实验电路如图所示，在多次实验过程中，小明遇到了以下问题，请你帮他一起分析、解决.

（1）实验时，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表________示数，电流表________示数.（两空均填“有”或“无”）

（2）闭合开关后，小灯泡发光，电流表无示数，电压表有示数，产生这一现象的原因可能是_____________________________________________.

（3）闭合开关后，小灯泡不亮，电流表有示数，电压表无示数，移动滑片，小灯泡始终不亮，电压表示数仍然为0，电流表示数逐渐变大，则该电路出现的故障可能是____________________.

（4）闭合开关，过了一段时间，小灯泡突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是___________________________.

（5）闭合开关，小灯泡发光，当滑片移动到某一位置时，小灯泡突然熄灭，此时电流表示数为零，电压表示数接近电源电压，则电路中出现的故障可能是______________________________.

（6）小明在连接电路时，不小心将电压表和电流表的位置互换，请你想象下，闭合开关后，将会有什么结果？____________________________________.

（7）小明闭合开关后发现灯很暗，几乎不亮，电流表、电压表示数都很小，调节滑动变阻器的滑片，发现两电表示数均不变，则原因可能是__________________________________________________________.

（8）闭合开关后，移动滑动变阻器的滑片，发现电流表示数变大时，电压表示数变小，则原因可能是_____________________________________________.

参考答案

1.答案：B

解析：连接电路时，开关应断开，故A不符合题意.连接电路时只要能正常快速连接即可，B符合题意.在无法估计被测电压、电流的大小时，电压表、电流表应选用较大的量程，这样可以保护电表，故C不符合题意.将滑动变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为变阻器连入电路阻值最大的位置，这是为了保护电路，故D不符合题意.故选B.

2.答案：C

解析：由电路图可知，电压表串联在电路中，开关闭合时，电路中的电流几乎为零，电压表有示数.故选C.

3.答案：D

解析：由题意可知，若电流表内部发生短路现象，则电流表不会发生明显的偏转，故A错误；若滑动变阻器发生短路现象，则调节滑动变阻器滑片后，电流表的指针不会有明显偏转，故B错误；若待测电阻发生断路现象，则电路连接好后，电流表的指针不会有明显的偏转，故C错误；若待测电阻发生短路现象，则电压表被短路，电路为通路，电流表有示数，故D正确.

4.答案：A

解析：两个实验的研究方法是不同的，前者使用的是控制变量法，后者使用的是间接测量的方法，所以A项说法错误；两个实验的电路图是相同的，多次测量的目的不同，前者是为了寻找电流与电压的关系，后者是为了减小误差，因此B、C、D项说法正确.

5.答案：A

解析：甲电路中电流表是内接法，乙电路中电流表是外接法；甲图中，电压表测得的电压是待测电阻两端的电压与电流表两端的电压之和，电阻两端的电压测量值偏大，而通过电阻R的电流测量值准确，由可得，甲图中电阻测量值；乙图中，电流表测得的电流是通过待测电阻的电流与通过电压表的电流之和，通过电阻R的电流测量值偏大，而电阻两端的电压测量值准确，由可得，乙图中电阻测量值；显然甲电路的电阻测量值大于真实值，乙电路的电阻测量值小于真实值，故C、D错误；测量较大阻值的电阻时，采用甲图，电流表分压很小，误差较小；测量较小阻值的电阻时，采用乙图，电压表分流很小，误差较小，故A正确，B错误。

6.答案：D

解析：由表格数据，根据欧姆定律分别计算5次实验灯泡的电阻，；电压越大，电流越大，温度越高，电阻也越大，所以1到5次实验灯泡电阻应逐渐增大，但第3次实验中电阻比第4、5次电阻大，所以第3次实验测得的电流是错误的，故A、C错误；这5次实验中灯泡电阻本就不同，不能取多次测量的平均值减小误差，故B错误；由表中数据知，从第1到第5次实验中，灯泡两端电压不断增大，由串联电路的分压规律知，应减小变阻器连入电路的阻值，从而减小变阻器分得的电压，所以滑片应逐渐向左滑动，故D正确。

7.答案：0.1；5；1

解析：甲图中，灯与电阻并联，电流表测通过L的电流，电流表测并联电路的总电流；由图乙可知，电流表的量程是0~0.6 A，分度值是0.02 A，电流表示数是；由并联电路的电流特点知，流过定值电阻的电流，由并联电路电压的规律，定值电阻两端的电压即电源电压，由欧姆定律，电源电压；灯接在电源两端，灯泡两端的电压是1 V，由欧姆定律，灯泡电阻。

8.答案：①未知电阻；③电阻箱；④电阻箱的旋钮；电压表示数不变；⑤不能

解析：①将未知电阻接入两点间；
②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下电压表示数为U；
③断开开关，取下间的元件，将电阻箱接在两点间；
④闭合开关，调节电阻箱的旋钮（控制变阻器连入电路的电阻不变），使电压表示数不变；读出此时电阻箱的示数，即可知道的阻值。
⑤如果把图中的滑动变阻器去掉，电压表始终测电源电压，故利用图中剩下的元件不能测出的阻值。

9.答案：（1）如解析图所示

（2）6

（3）移动滑动变阻器的滑片，记录电压表和电流表示数

解析：（1）将变阻器按一上一下连接，如图所示：


（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如图乙，电压表选用小量程，分度值为0.1 V，电压为1.8 V；电流表选用小量程，分度值为0.02 A，电流为0.3 A，由欧姆定律，则被测电阻的阻值为；

（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是：移动滑动变阻器的滑片，记录电压表和电流表示数。

10.答案：（1）有;无（2）电流表短路（3）小灯泡短路

（4）电流表断路（或滑动变阻器断路或开关断路）（5）小灯泡断路（6）小灯泡不发光，电流表示数为0，电压表示数接近电源电压

（7）将滑动变阻器下边的两个接线柱接入了电路（8）电压表并联在了滑动变阻器的两端
