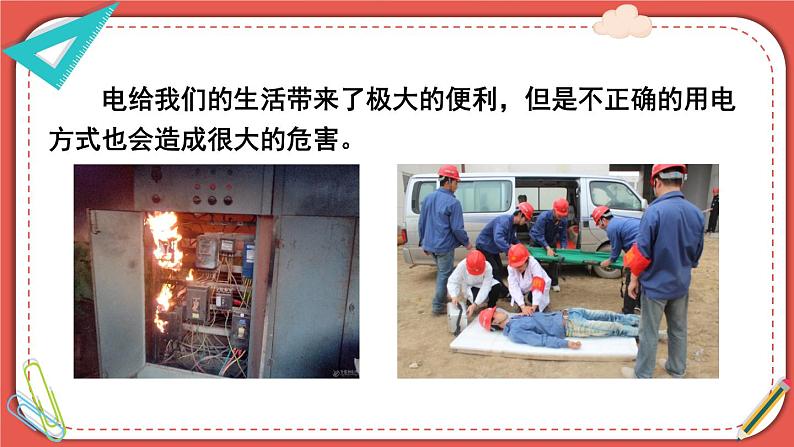

电给我们的生活带来了极大的便利，但是不正确的用电方式也会造成很大的危害。

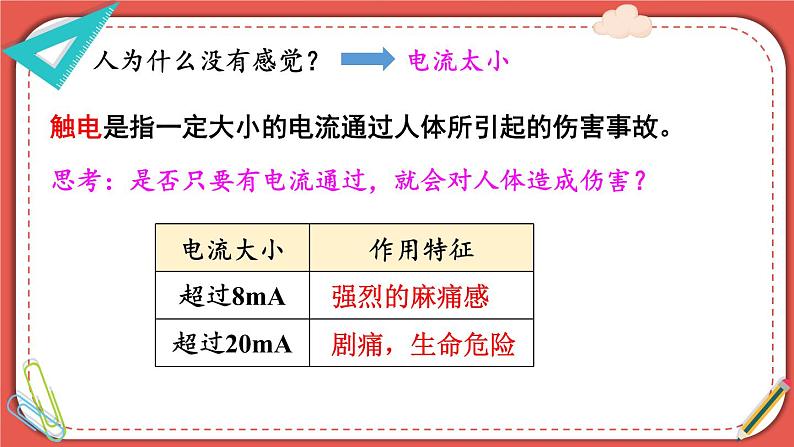

触电是指一定大小的电流通过人体所引起的伤害事故。
思考：是否只要有电流通过，就会对人体造成伤害？

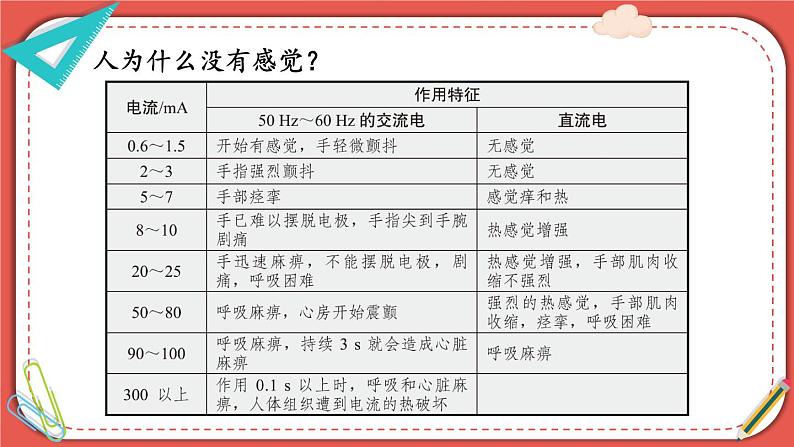

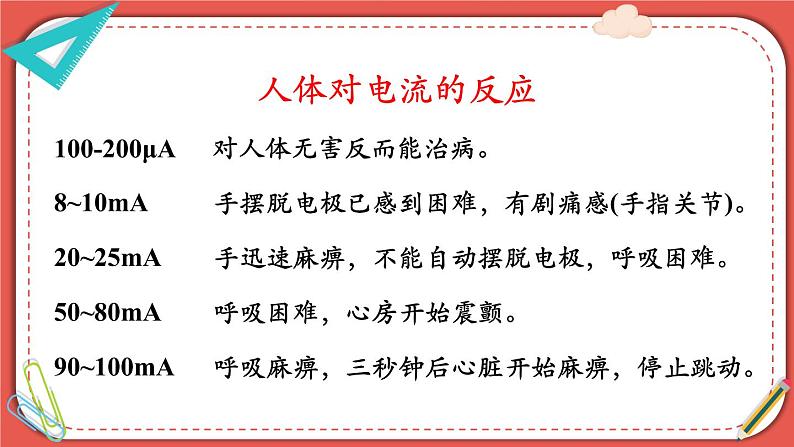

8~10mA手摆脱电极已感到困难，有剧痛感(手指关节)。
20~25mA 手迅速麻痹，不能自动摆脱电极，呼吸困难。
50~80mA 呼吸困难，心房开始震颤。
90~100mA 呼吸麻痹，三秒钟后心脏开始麻痹，停止跳动。
对人体无害反而能治病。

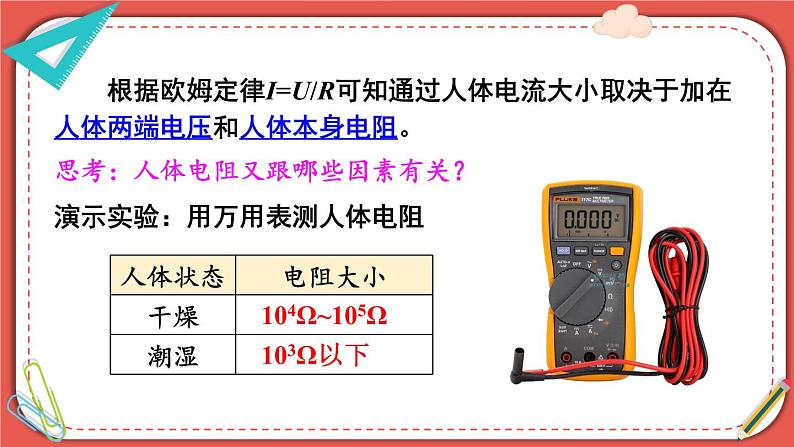

根据欧姆定律I=U/R可知通过人体电流大小取决于加在人体两端电压和人体本身电阻。
思考：人体电阻又跟哪些因素有关？
演示实验：用万用表测人体电阻
演示实验：人体电流与电压的关系
通常情况下，不高于36V的电压对人是安全的，称为安全电压。
（1）作用：辨别火线和零线。
　　试电笔的正确使用！
手指要按住金属笔尾，用笔尖接触被测的导线。
用指尖抵住上端的金属帽。
在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；若金属笔尖接触零线，则氖管不发光。
家庭电路的电压是220 V，工农业生产的动力电路电压是380 V，它们都属于低压线路。
大型发电机的输出端以及远距离输电线的电压高达几千伏至几十万伏，属于高压线路。
立即切断电源如拉开电源开关或刀闸，拔除电源插头等。
1. 救护人员注意穿上胶底鞋或站在干燥的木板上，想方设法使伤员脱离电源，高压线需移开10米方能接近伤员。
2. 高压跨步电压：做“蛙跳”或“单脚跳”远离高压电线。
不要接触低压带电体，不要靠近高压带电体
（低压勿摸，高压勿近）
要保证用电安全，首先要避免直接接触火线，因此用电器的安装要符合安全要求。
螺口灯泡的螺旋接在零线上
家庭触电有哪些原因？怎样防止触电？
家庭一旦发生触电事故，你会首先怎么做？
切断电路——应立即断开开关
使触电者与电源脱离——用绝缘体将电线挑开
通过本节课的学习，你有什么收获？
1.下列说法中正确的是（ ） A．人体只要有电流通过，人就会触电B．对人体的安全电压为不高于36VC．我国家庭电路的电压是380VD．在家庭电路中，人只有同时接触火线和零线才会触电
2.在生活用电中，下列符合安全用电要求的是（ ）A.可接触低压带电体，不靠近高压带电体B.多个大功率用电器同时使用一个插座C.用手握住测电笔的金属杆判断插座是否有电D.有金属外壳的家用电器使用三脚插头
3.（多选）如图所示，在使用验电笔的几种做法中，做法正确的是（ ）
4.请把如图电路元件接入照明电路中，且符合安全用电原则。（要求保险盒与三孔插座相连）
