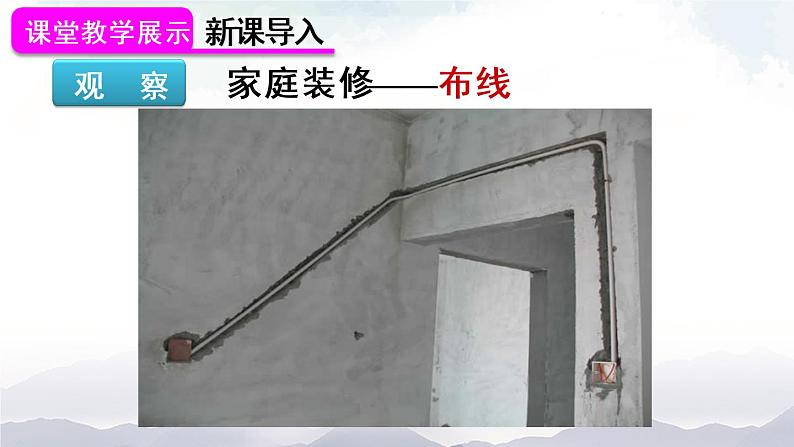

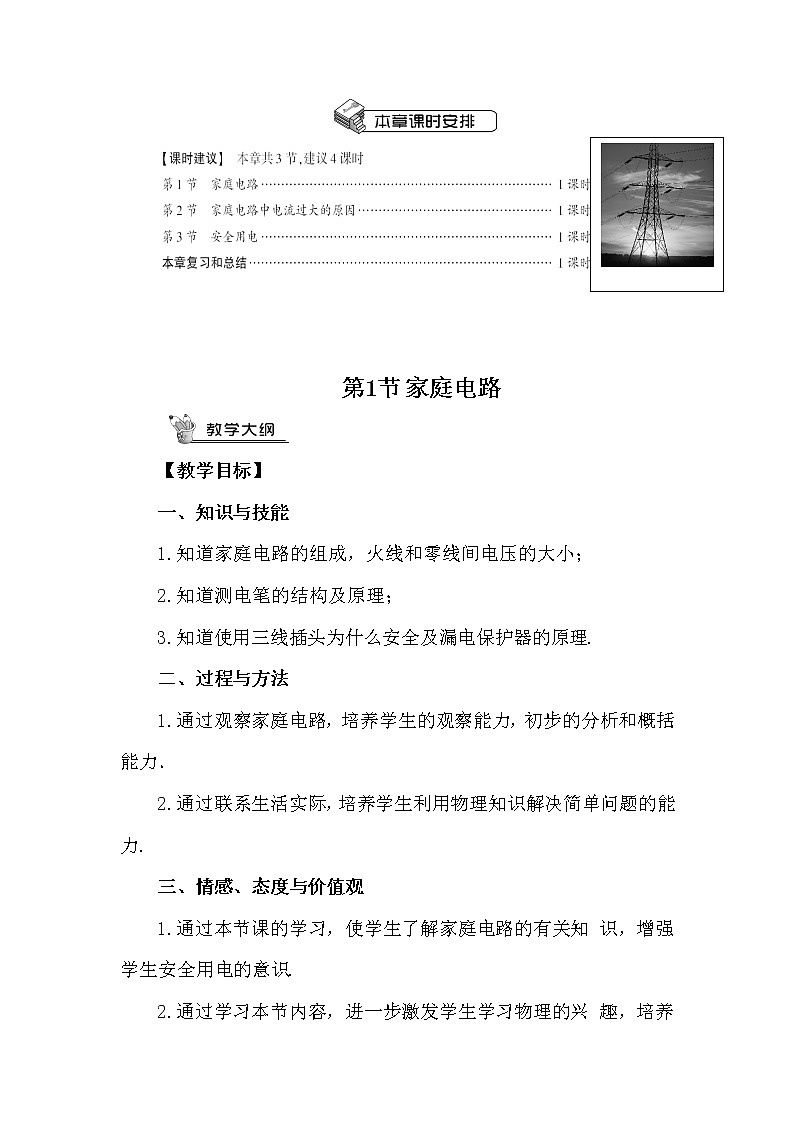

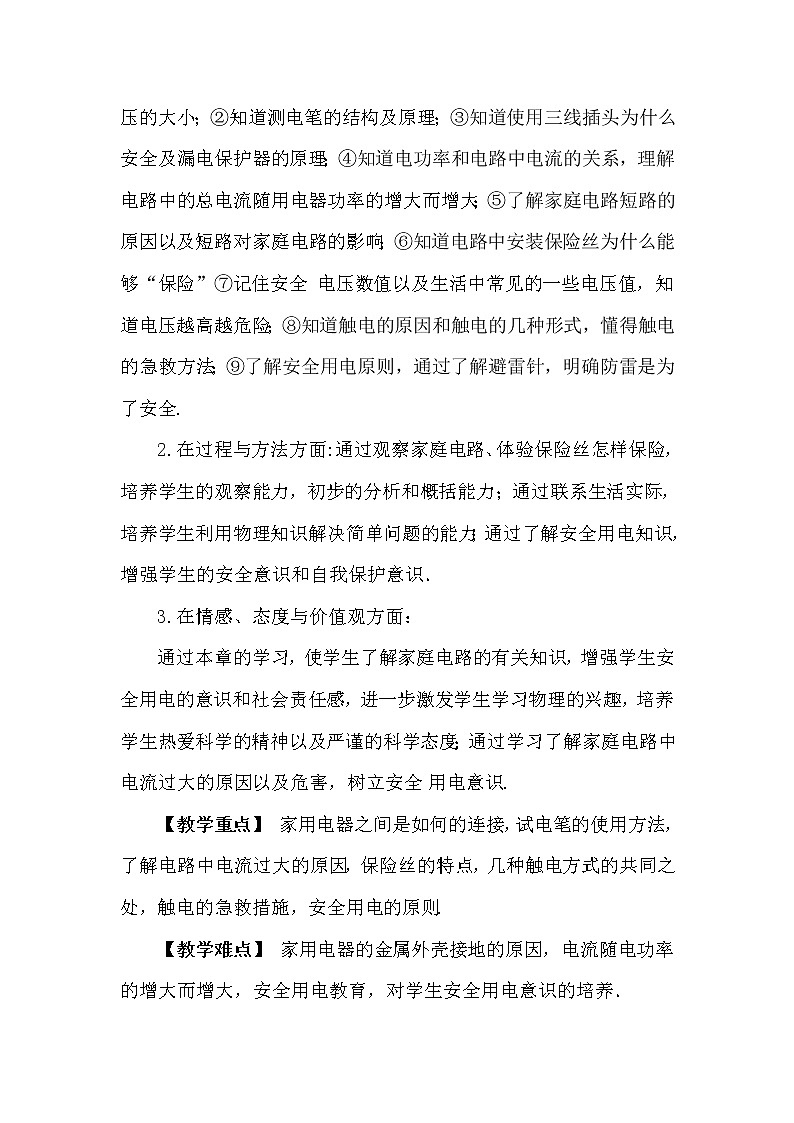

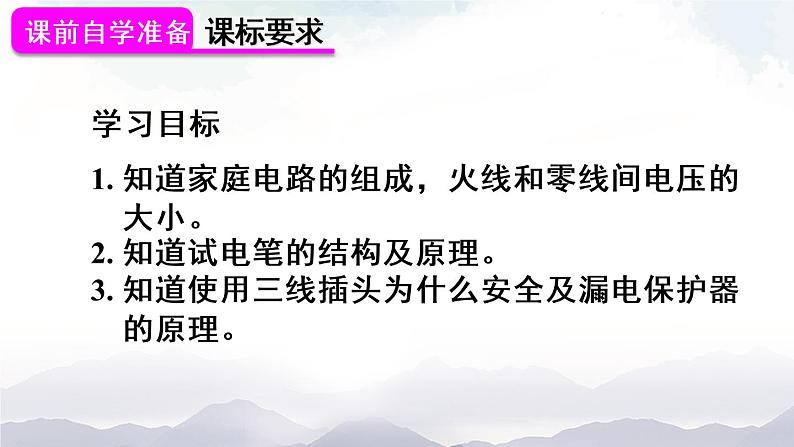

1. 知道家庭电路的组成，火线和零线间电压的大小。2. 知道试电笔的结构及原理。3. 知道使用三线插头为什么安全及漏电保护器的原理。

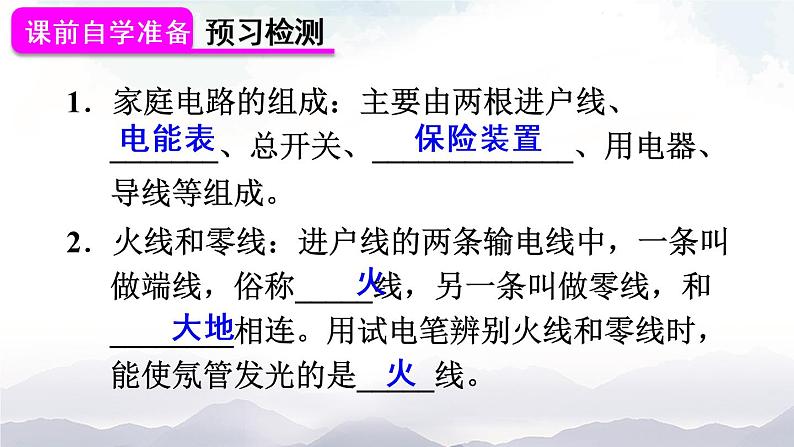

1．家庭电路的组成：主要由两根进户线、_______、总开关、_____________、用电器、导线等组成。2．火线和零线：进户线的两条输电线中，一条叫做端线，俗称_____线，另一条叫做零线，和________相连。用试电笔辨别火线和零线时，能使氖管发光的是_____线。
3．三线插头和漏电保护器：三线插头中的一条标有“L”的接_____线，一条标有“N”的接_____线，第三条标着“E”是和用电器的_________相连。三孔插座，上面的一孔接入_____线，左孔接入_____线，右孔接入_____线。在新建的楼房里，电能表后一般装有____________。

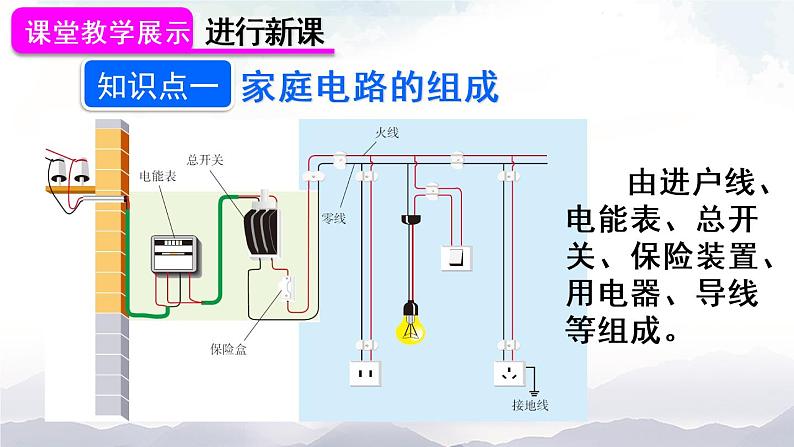

由进户线、电能表、总开关、保险装置、用电器、导线等组成。

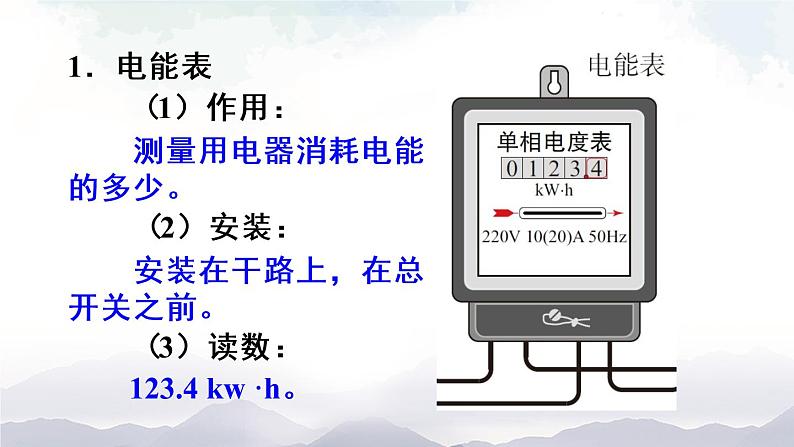

　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h。

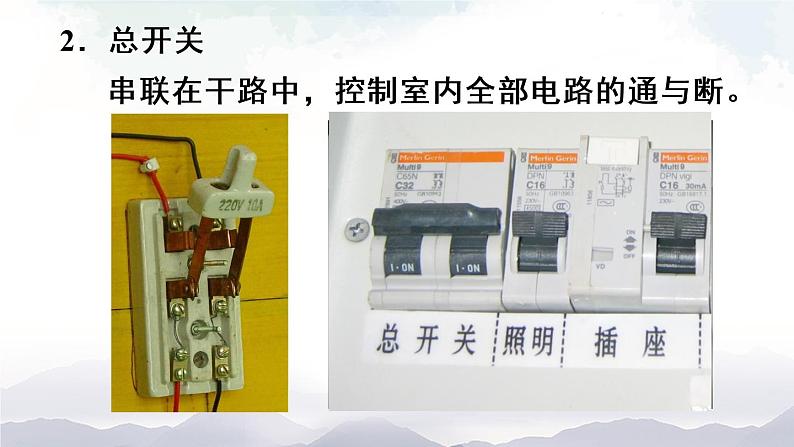

串联在干路中，控制室内全部电路的通与断。
　　③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
　　如何辨别火线和零线？
　　（1）作用：辨别火线和零线。
　　（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
2．用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
（1）将闸刀开关上端的静触头接入导线。（2）控制电灯的开关要接在火线上。（3）螺丝口灯座的螺旋套必须接在零线上。（4）接大功率用电器的插座，一般在连接插座的火线上接一根保险丝，而不是在连接插座的火线和零线上各装一根保险丝。（5）带有金属外壳的家用电器的金属外壳要接地，这样做是为了安全用电。
家庭电路安装中应注意的问题：
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
1.如图是一种试电笔的构造图和使用图，观察下列图片，完成下列问题.
知识点1 家庭电路的组成
（1）试电笔是由笔尖金属体、________、________、笔尾金属体组成；
（2）试电笔的作用是辨别____________；（3）使用试电笔时， 手要接触笔尾金属体，当试电笔的笔尖接触电线时，如果氖管发光，表示接触的是______线；如果氖管不发光，表示接触的是______线.
知识点2 火线和零线、试电笔
2.如图所示，正确使用试电笔的有（ ）A. 甲和乙　　　　B. 乙和丙C. 丙和丁D. 甲和丙
知识点3 三脚插头(三孔插座)和漏电保护器
3.如图是电热水器、洗衣机等用电器使用的三脚插头和三孔插座，它们可以使用电器的外壳接地，这样做的目的是（ ）A．延长使用寿命B．使其正常工作C．防止触电D．节约用电
三孔插座的接法是左零右火上接地。

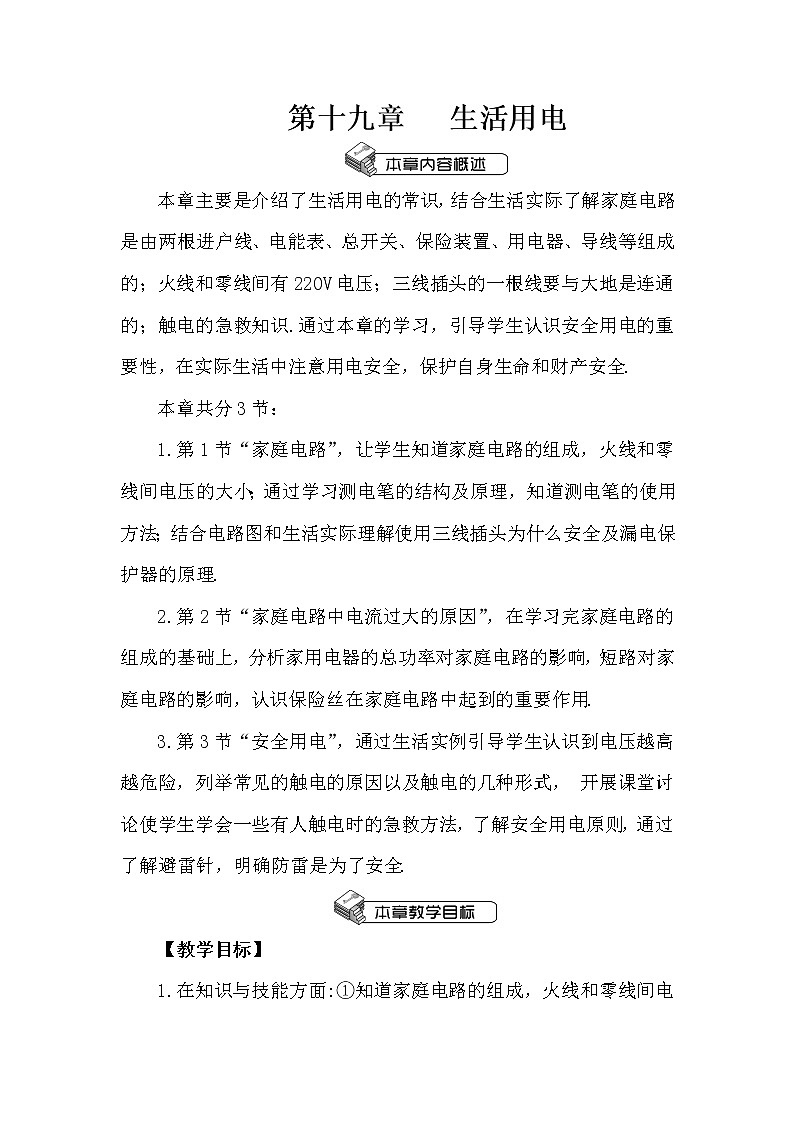

　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
如图所示的家庭电路中，闭合开关 S，电灯正常发光，用试电笔测试灯座里的两个接线柱B、C 时试电笔的发光情况是（ ）A. B 点亮、C 点不亮B. C 点亮、B 点不亮C. B、C 都亮D. B、C 都不亮
A、B 两点与火线一样，对地都有220V电压
C 点与D 点及零线都一样，对地电压都是零
1.从课后习题中选取；2.完成练习册本课时的习题。
1.请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
（见教材P108动手动脑学物理）
2. 图甲所示是小明常用的一 个插线板。他在使用中发现：插线板上的 指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
3. 根据课本提供的数据，利用欧姆定律， 估算正确使用试电笔测量家庭电路火线时流过人体的电流。这个电流大约是25W灯泡正常工作电流的多少分之一？
解答：流过人体的电流约为25W灯泡的正常工作电流故这个电流大约是25W灯泡正常工作电流的
4.你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？解答：空气开关安装在电能表后。当电路中的电流过大时，空气开关自动断开，切断电路，起到保护电路的作用。
