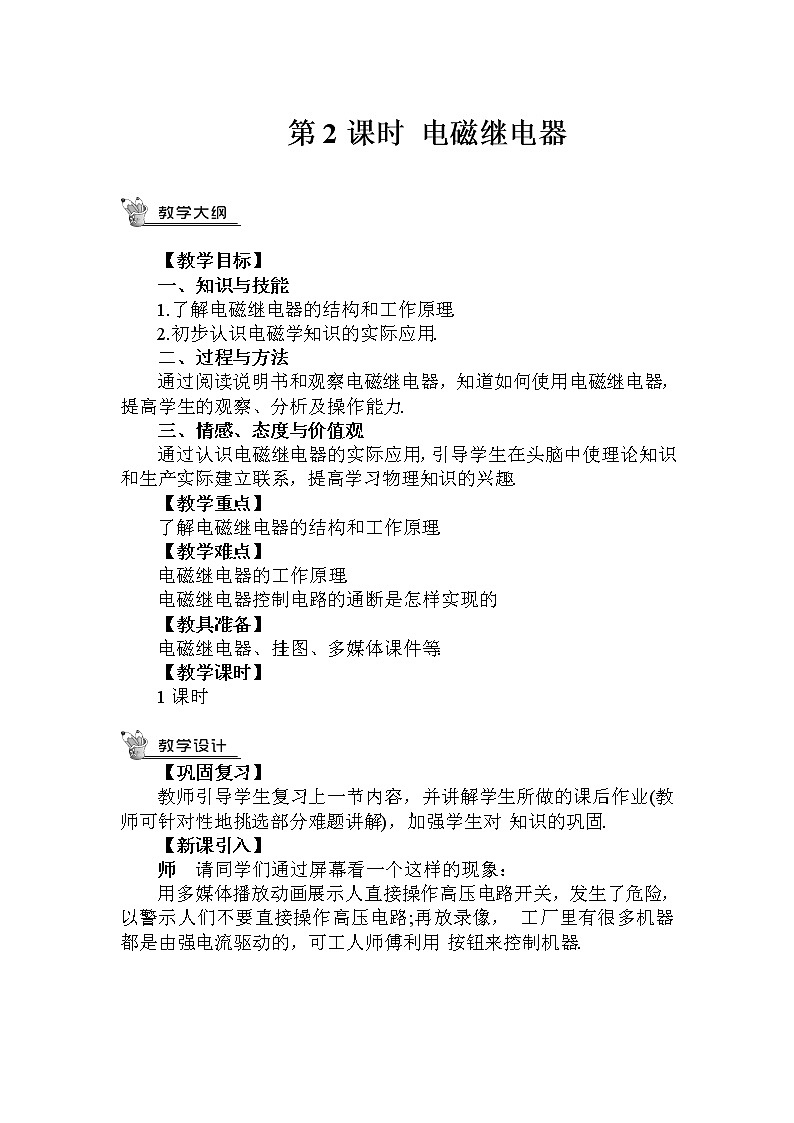

1.了解电磁继电器的结构和工作原理。2.初步认识电磁学知识的实际应用。
1.电磁继电器的结构：由 、 、 和 组成。2.工作原理：电磁继电器是利用电流的 。3.电磁继电器是利用 、 电路的通断，来间接地控制 、 电路的装置。
在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流呢？
用手直接控制强大的电流或操作高压电路是很危险的，工人师傅按下的只是继电器的开关，而电源的接通和断开是由继电器控制的。
这节课我们就来学习电磁继电器的相关知识。

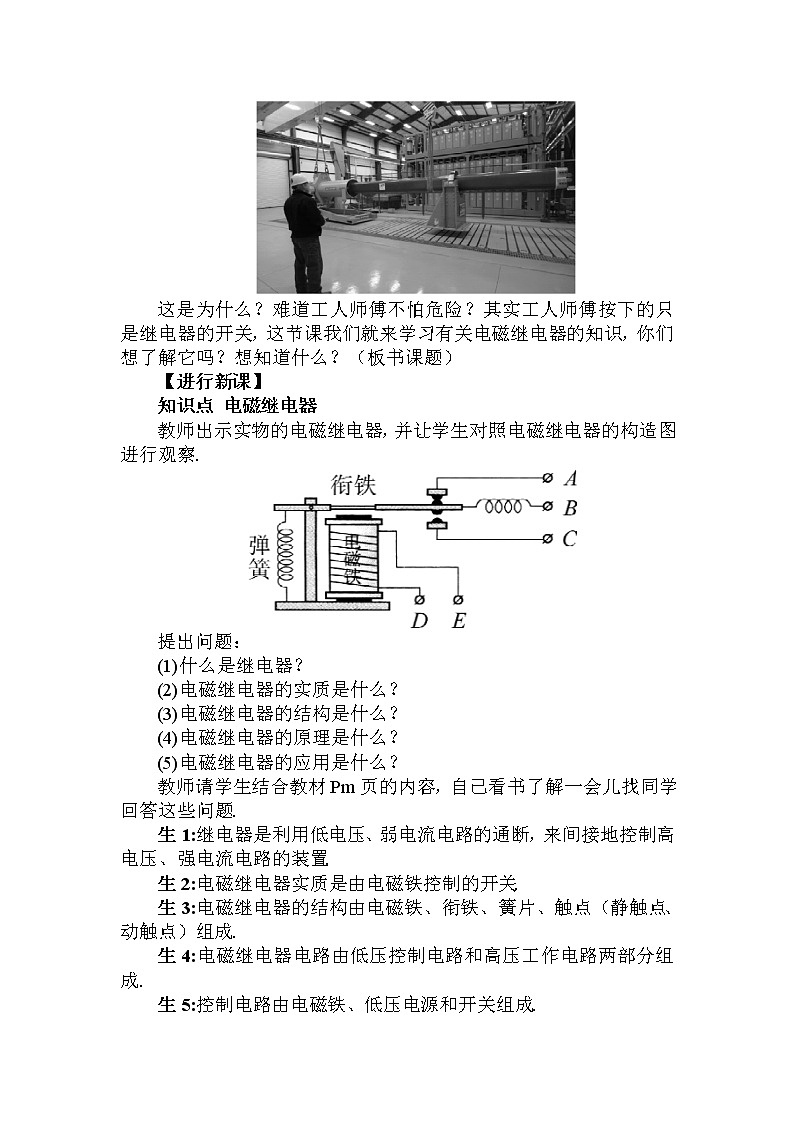

电磁继电器由电磁铁、衔铁、弹簧、触点组成。其工作电路由低压控制电路和高压工作电路两部分构成。
电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。是利用电磁铁来控制工作电路的一种开关。
当较低的电压加在接线柱D、E两端，较小的电流流过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作。
防汛报警器： 当水面超过警戒水位时，浮子将上升使点开关接通，电流通过线圈使铁芯磁化而吸住衔铁，使右边工作电路接通，报警红灯亮，报警电铃响而报警。
温度自动报警器： 当温度升高到一定值时，水银温度计中水银面上升到金属丝处，水银是导体。因此将电磁铁电路接通，电磁铁吸引弹簧片，使电铃电路闭合，电铃响报警，当温度下降后，水银面离开金属丝，电磁铁电路断开，弹簧片回原状，电铃电路断开，电铃停止报警。
1.如图所示，下列说法正确的是（ ）A.当S1断开、S2闭合时，红灯亮B.当S1断开、S2闭合时，绿灯亮C.当S1闭合、S2断开时，绿灯亮D.当S1、S2均闭合时，绿灯亮
2.如图所示，电磁继电器能通过低压控制电路间 接地控制高压工作电路。下列说法正确的是（ ）A.连有电动机的电路是低压控制电路B.电磁继电器实际上是一个由电磁铁控制电路通断的开关C.利用电磁继电器主要是为了节约用电D.利用电磁继电器主要是为了操作方便
当较低的电压加在接线柱D、E两端，较小的电流流过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作。
空气开关在家庭电路中的主要作用是（ ）A.保证电路的电流不变B.保证电路的电压不变C.保证电路的电阻不变D.电路发生短路时自动切断电路
解析：当电路中发生短路时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用．故D项正确，A、B、C项均错误。
1.从课后习题中选取；2.完成练习册本课时的习题。
1.如图，是一种水位自动报警器的原理图。水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮：请说明它的工作原理。注意：虽然纯净的水是不导电的，但一般的水都能导电。
解答：水位没有达到金属块A时，控制电路未接通，电磁铁没有磁性，在弹簧的作用下衔铁被拉起，绿灯电路接通，绿灯亮。水位到达金属块A时，控制电路接通，电磁铁具有磁性，吸下衔铁，红灯电路接通，红灯亮。
2.如图是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时。电铃就响起来，发出报警信号。说明它的工作原理。
解答：当温度达到金属丝下端所指的温度时，控制电路接通，电磁铁具有磁性，吸引衔铁，报警电路接通，电铃就响起来，发出报警信号。
3.如图是直流电铃的原理图：衔铁B与弹性片A相连，自然情况下弹性片是和螺钉接触的。接通电源后电磁铁吸引衔铁，敲击铃碗发声，但同时弹性片与螺钉分离导致断电，电磁铁失去磁性后弹性片又和螺钉接触而通电，如此往复。 弄懂原理后，请你在右图所示的继电器上把电源连在电路里，使它成为一个电铃。这样的电铃没有铃碗，通常叫做蜂鸣器。
解答：蜂鸣器连接如图所示。
4.法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了 2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。
如图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S2并使滑片P向左滑动，指示灯亮度会有什么变化？
解答：当闭合S1和S2，滑片P向左滑动时，左边电路中电流增大，电磁铁磁性会增强，右边电路中的巨磁电阻的阻值会减小，右边电路中电流增大，指示灯变亮。
