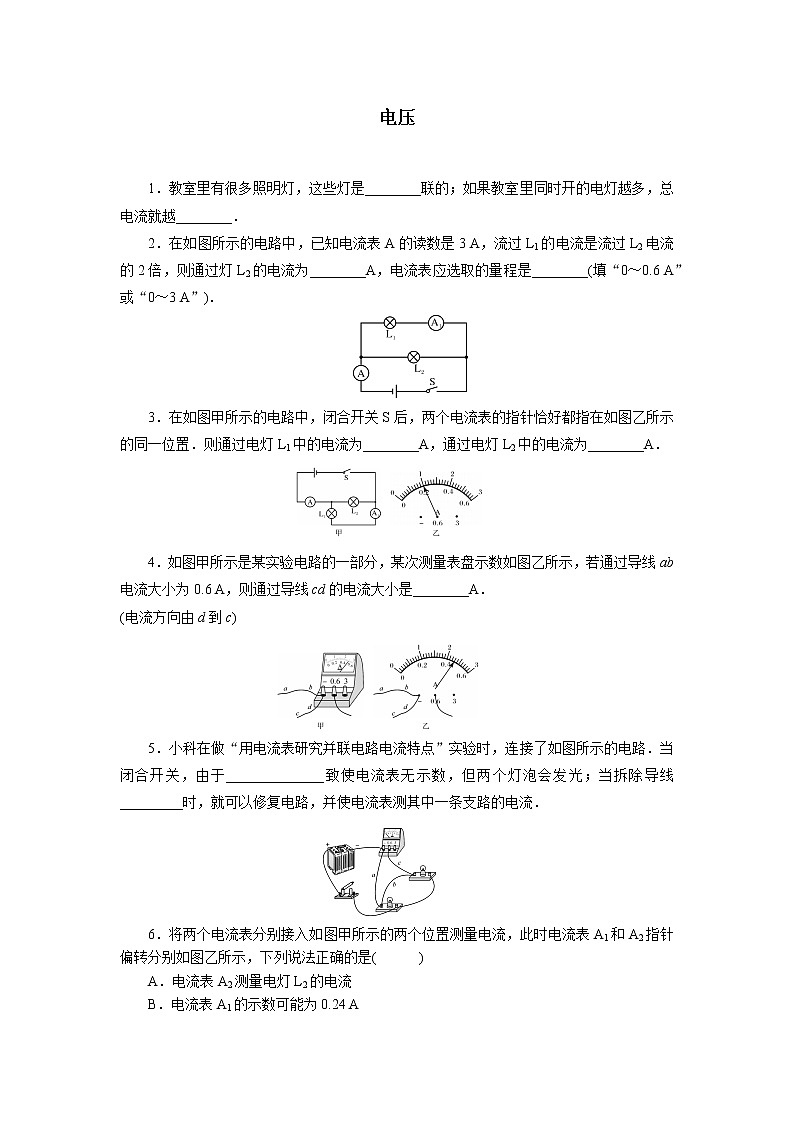

1．教室里有很多照明灯，这些灯是________联的；如果教室里同时开的电灯越多，总电流就越________．
2．在如图所示的电路中，已知电流表A的读数是3 A，流过L1的电流是流过L2电流的2倍，则通过灯L2的电流为________A，电流表应选取的量程是________(填“0～0.6 A”或“0～3 A”)．
3．在如图甲所示的电路中，闭合开关S后，两个电流表的指针恰好都指在如图乙所示的同一位置．则通过电灯L1中的电流为________A，通过电灯L2中的电流为________A．

4．如图甲所示是某实验电路的一部分，某次测量表盘示数如图乙所示，若通过导线ab电流大小为0.6 A，则通过导线cd的电流大小是________A．
(电流方向由d到c)

5．小科在做“用电流表研究并联电路电流特点”实验时，连接了如图所示的电路．当闭合开关，由于______________致使电流表无示数，但两个灯泡会发光；当拆除导线_________时，就可以修复电路，并使电流表测其中一条支路的电流．

6．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是( )
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24 A
C．电流表A2的示数一定为2 A
D．通过灯L2的电流可能为0.12 A

7．如图所示电路中，三个灯泡完全相同，当开关闭合时电流表A1、A2、A3的读数分别为I1、I2、I3.则它们三者的关系是( )
A．I3＞I2＞I1 B．I3＜I2＜I1
C．I3＝I2＝I1 D．I3＜I2＝I1
8．如图所示的电路中，电源电压保持不变，闭合开关后，A1示数为0.4 A，A2示数为0.5 A，若灯L2断路，则电流表A1、A2、A的示数分别为( )
A．0.4 A、0 A、0.9 A
B．0.4 A、0.5 A、0.9 A
C．0.9 A、0 A、0.9 A
D．0.4 A、0 A、0.4 A

9．用如图所示的电路探究并联电路中的电流关系．

(1)闭合开关，发现L1亮，而L2不亮．小易认为L2不亮的原因是L2短路，你认为他的判断是________(填“正确”或“错误”)的．
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上．其他都不动．这样连接的目的是测________(填“干路”或“L2”)的电流，请评价其可行性并说明理由：______________________________________________________________．
(3)小易将实验数据记录在表中．分析表中数据，可初步得出的结论是____________________________________________．
10．电路图如图所示：
(1)正确连接电路后，当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2的示数为多少？A3的示数为多少？
(2)正确调整电流表正负接线柱后，当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，电流表A1的示数为多少？
(3)若将S1、S2和S3同时闭合会发生什么现象？
11．小海和小梅一起做“探究并联电路中电流的规律”实验．
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________(填“A”“B”或“C”)处的电流．
(2)请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是________________ (填“A”“B”或“C”)处的电流．
(3)测出A、B、C三处的电流如下表所示，由此得出初步结论：___________(只写表达式)．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是__________________．
(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙所示的虚线框中画出电路图．

答案
1.A. 并 大 2.B. 1 0～3 A 3.B. 0.2 0.8 4.B. 1.06 5.B. 电流表被短路 b
6. D 7.A. B 8.B. D 9.A. (1)错误 (2)L2 不可行，因为电流表的正负接线柱接反，无法测量电流 (3)并联电路中干路电流等于各支路电流之和
10.B(1)当S1闭合、S2和S3都断开时，L1与L2组成串联电路，电流表A1与A2均测电路电流；因串联电路电流处处相等，所以I1＝I2＝1 A，即A2的示数也为1 A，而A3断路，因此示数为0 A，等效电路图如答图(1)所示．
答图(1)
(2)当S2和S3闭合、S1断开时，L1与L2并联，电流表A1测L1电流I′1，电流表A2测L2电流I′2，电流表A3测干路电流I3，
因并联电路中干路的电流等于各支路电流之和，
所以电流表A1的示数 I′1＝I3－I′2＝4.5 A－1.5 A＝3 A，
等效电路图如答图(2)所示．
答图(2)
根导线直接相连，造成电源短路，会损坏电源．
C(1)C (2)A(或B) (3)IC＝IA＋IB 换上规格不同的灯泡多次实验
(4)
丙



电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
位置
A
B
C
电流/A
0.30
0.24
0.54
