人教版九年级全册第3节 电阻练习题

这是一份人教版九年级全册第3节 电阻练习题，共4页。试卷主要包含了下面说法正确的是，如图所示，电源两端电压恒定等内容，欢迎下载使用。

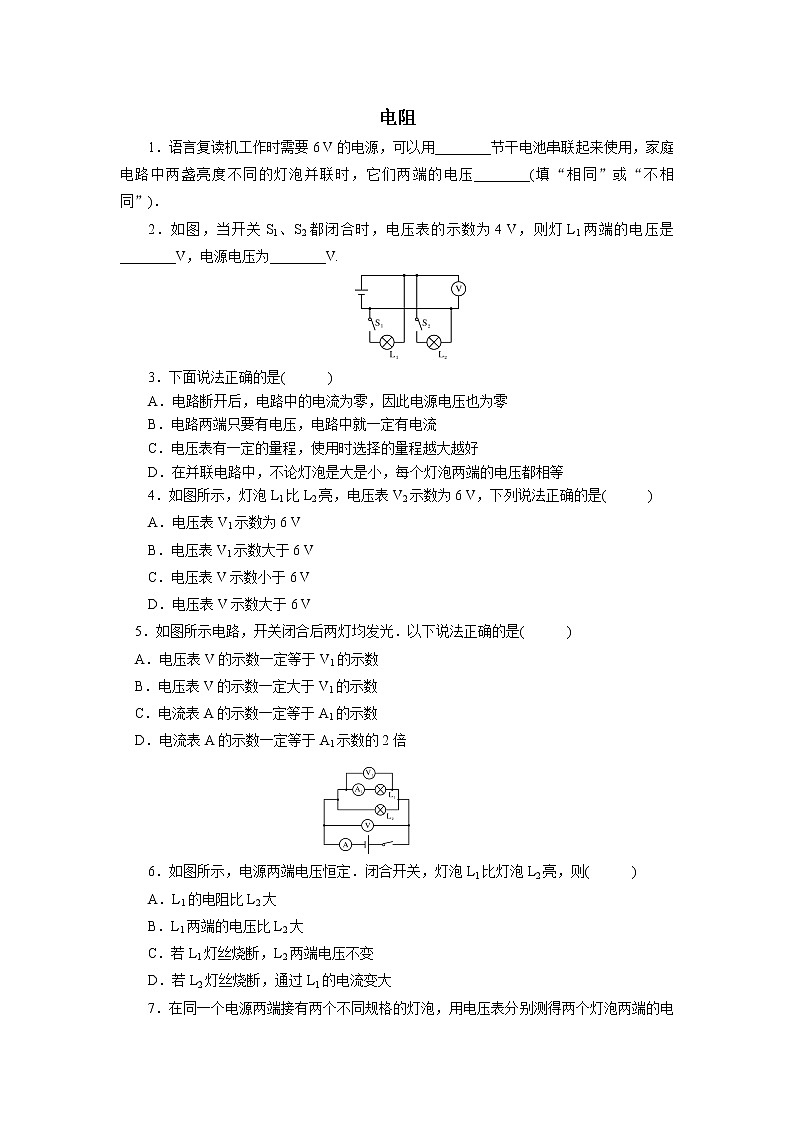

2．如图，当开关S1、S2都闭合时，电压表的示数为4 V，则灯L1两端的电压是________V，电源电压为________V.
3．下面说法正确的是( )
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
4．如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是( )
A．电压表V1示数为6 V
B．电压表V1示数大于6 V
C．电压表V示数小于6 V
D．电压表V示数大于6 V
5．如图所示电路，开关闭合后两灯均发光．以下说法正确的是( )
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1示数的2倍

6．如图所示，电源两端电压恒定．闭合开关，灯泡L1比灯泡L2亮，则( )
A．L1的电阻比L2大
B．L1两端的电压比L2大
C．若L1灯丝烧断，L2两端电压不变
D．若L2灯丝烧断，通过L1的电流变大

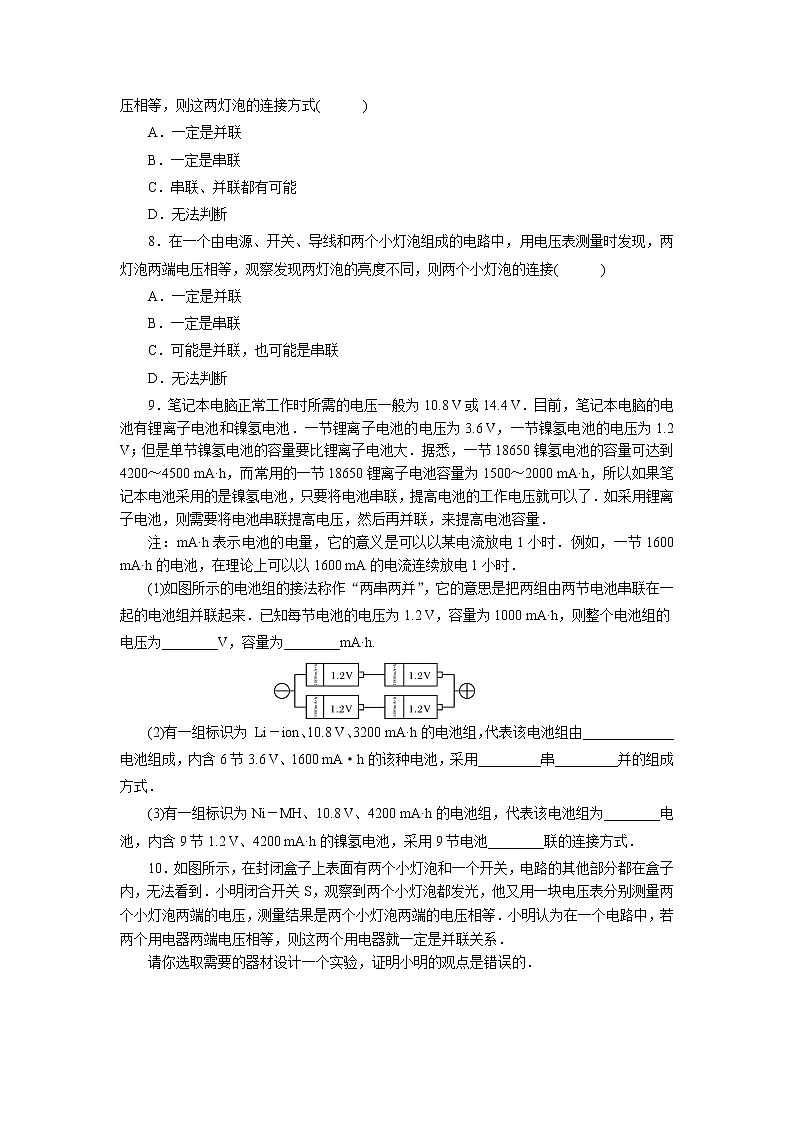

7．在同一个电源两端接有两个不同规格的灯泡，用电压表分别测得两个灯泡两端的电压相等，则这两灯泡的连接方式( )
A．一定是并联
B．一定是串联
C．串联、并联都有可能
D．无法判断
8．在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同，则两个小灯泡的连接( )
A．一定是并联
B．一定是串联
C．可能是并联，也可能是串联
D．无法判断
9．笔记本电脑正常工作时所需的电压一般为10.8 V或14.4 V．目前，笔记本电脑的电池有锂离子电池和镍氢电池．一节锂离子电池的电压为3.6 V，一节镍氢电池的电压为1.2 V；但是单节镍氢电池的容量要比锂离子电池大．据悉，一节18650镍氢电池的容量可达到4200～4500 mA·h，而常用的一节18650锂离子电池容量为1500～2000 mA·h，所以如果笔记本电池采用的是镍氢电池，只要将电池串联，提高电池的工作电压就可以了．如采用锂离子电池，则需要将电池串联提高电压，然后再并联，来提高电池容量．
注：mA·h表示电池的电量，它的意义是可以以某电流放电1小时．例如，一节1600 mA·h的电池，在理论上可以以1600 mA的电流连续放电1小时．
(1)如图所示的电池组的接法称作“两串两并”，它的意思是把两组由两节电池串联在一起的电池组并联起来．已知每节电池的电压为1.2 V，容量为1000 mA·h，则整个电池组的电压为________V，容量为________mA·h.

(2)有一组标识为 Li－in、10.8 V、3200 mA·h的电池组，代表该电池组由_____________电池组成，内含6节3.6 V、1600 mA·h的该种电池，采用_________串_________并的组成方式．
(3)有一组标识为Ni－MH、10.8 V、4200 mA·h的电池组，代表该电池组为________电池，内含9节1.2 V、4200 mA·h的镍氢电池，采用9节电池________联的连接方式．
10．如图所示，在封闭盒子上表面有两个小灯泡和一个开关，电路的其他部分都在盒子内，无法看到．小明闭合开关S，观察到两个小灯泡都发光，他又用一块电压表分别测量两个小灯泡两端的电压，测量结果是两个小灯泡两端的电压相等．小明认为在一个电路中，若两个用电器两端电压相等，则这两个用电器就一定是并联关系．
请你选取需要的器材设计一个实验，证明小明的观点是错误的．

(1)请画出实验电路图．
(2)简述实验过程，根据实验现象简要说明小明的观点是错误的．
答案
1.A. 4 相同 2.B.4 4 3A. D 4.A. A 5.A. A 6.B. C 7.B. C B.B. A
9.B.(1)2.4 2000 (2)锂离子 三 两 (3)镍氢 串
10.C(1)


(2)实验过程及分析如下：
①选取如答图所示器材，将两个完全相同的小灯泡按照电路图串联接入电路中．
②将电压表分别接在两个小灯泡上，测出两个小灯泡两端的电压分别为U1、U2.
实验现象：U1＝U2.
实验表明：两个小灯泡两端电压相等，但两个小灯泡串联，所以小明的观点是错误的．
