展开1.通过实验探究出串联电路中电流的规律。
2.通过实验探究出并联电路中电流的规律。
3.通过针对练习,会用串、并联电路的电流规律解决简单问题。
2.电流表必须和被测的用电器串联。
3.必须 + 进 - 出
5.不允许把电流表直接连到电源的两极!

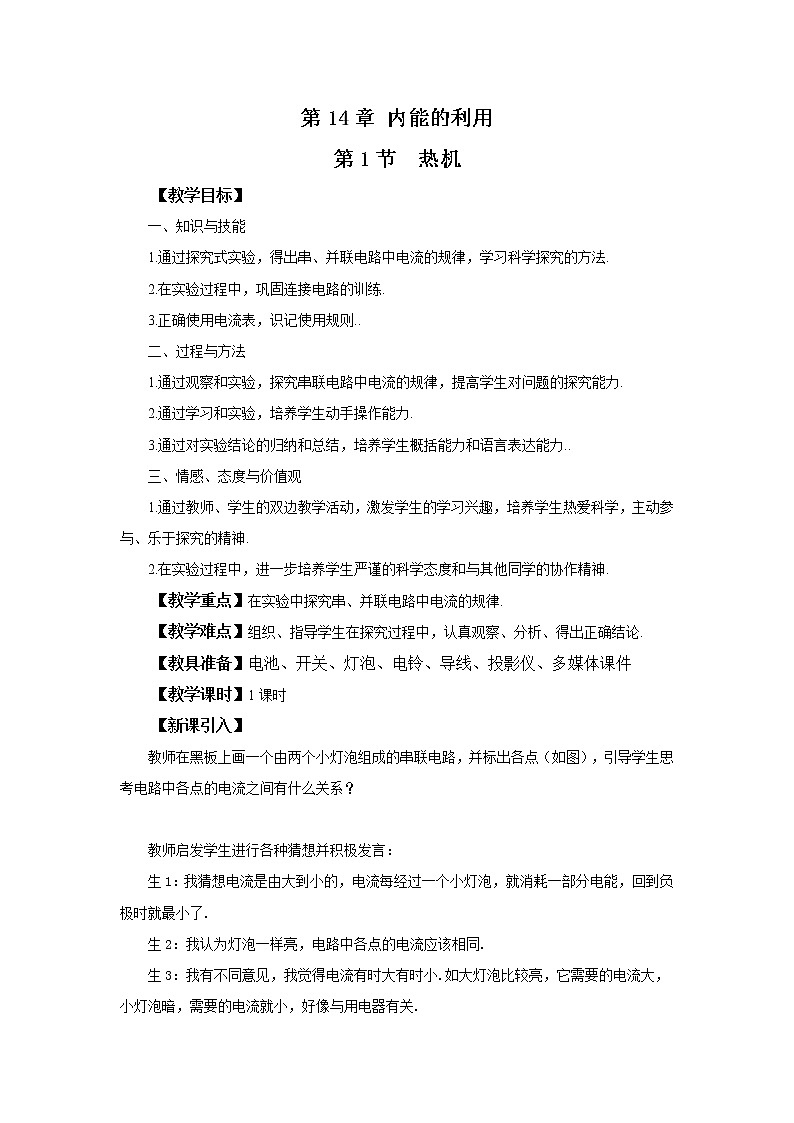

还记得上节课做过的实验吗? 电流表接在这个简单电路的不同位置,两次电流表的示数有什么关系?
用电器串联或并联时,流过各用电器的电流有怎样的关系呢?
猜想1:电流是由大到小的,电流每经过一个小灯泡,就消耗一部分 电能,回到负极时就最小了.
同学们的猜想很多,那到底谁说的对呢?下面我们就一起通过实验来探究串联电路中的电流规律.
猜想2:灯泡一样亮,电路中各点的电流应该相同.
猜想3:电流有时大有时小.如大灯泡比较亮,它需要的电流大,小灯 泡暗,需要的电流就小,好像与用电器有关.
猜想4:导线粗的地方电流大;导线细的地方电流小.像粗水管中的水 流大,细水管中的水流小一样.
下面我们就针对上面的4种猜想分成4个小组,讨论一下我们的猜想应如何设计实验才能得到验证.

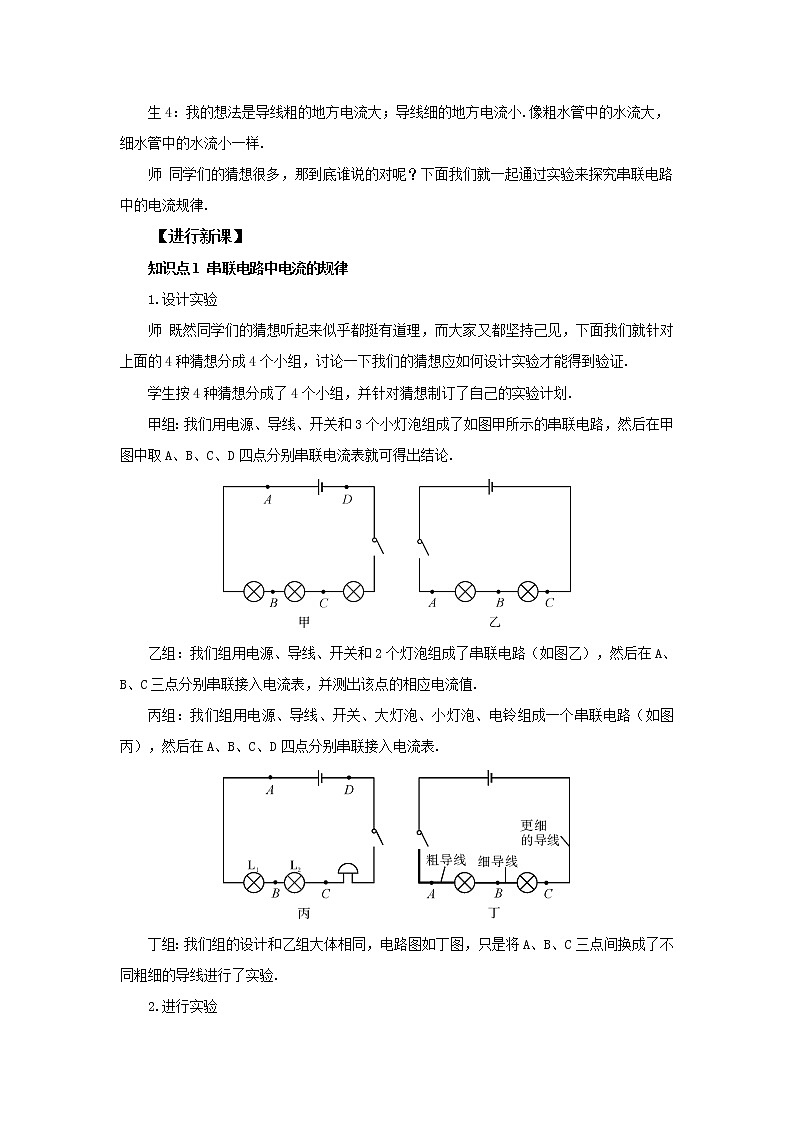

甲组:电源、导线、开关和3个小灯泡组成串联电路.
乙组:电源、导线、开关和2个小灯泡组成串联电路.
取A、B、C、D四点分别串联电流表得出结论.
取A、B、C三点分别串联电流表得出结论.
丙组:大灯泡L1、小灯泡L2、电铃组成串联电路
丁组:和乙组大体相同,将A、B、C三点间换成了不同粗细的导线进行实验

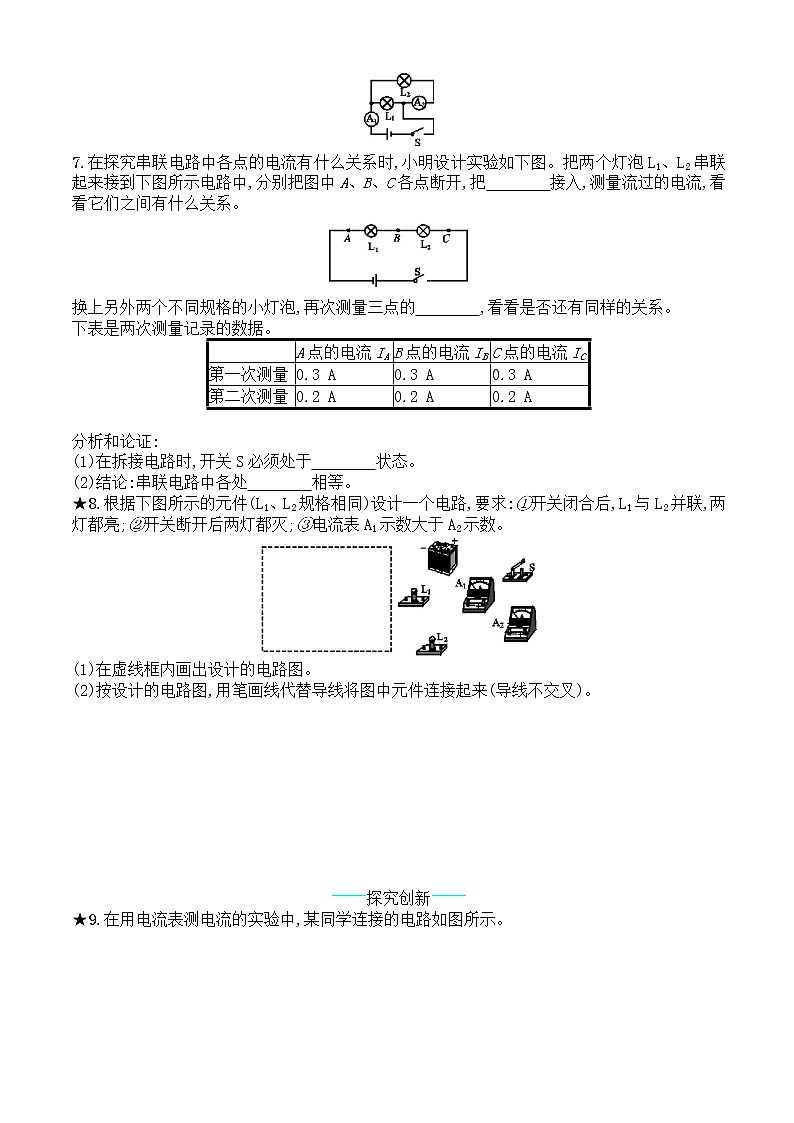

用乙组实验来探究串联电路的电流规律
猜想: 流过A、B、C各点的电流大小可能存在什么关系?
1.设计实验电路; 2.根据电路图连接电路; 3.进行测量,将测量数据记录在表格中; 4.换上另外两个规格不同的小灯泡,再次实验。

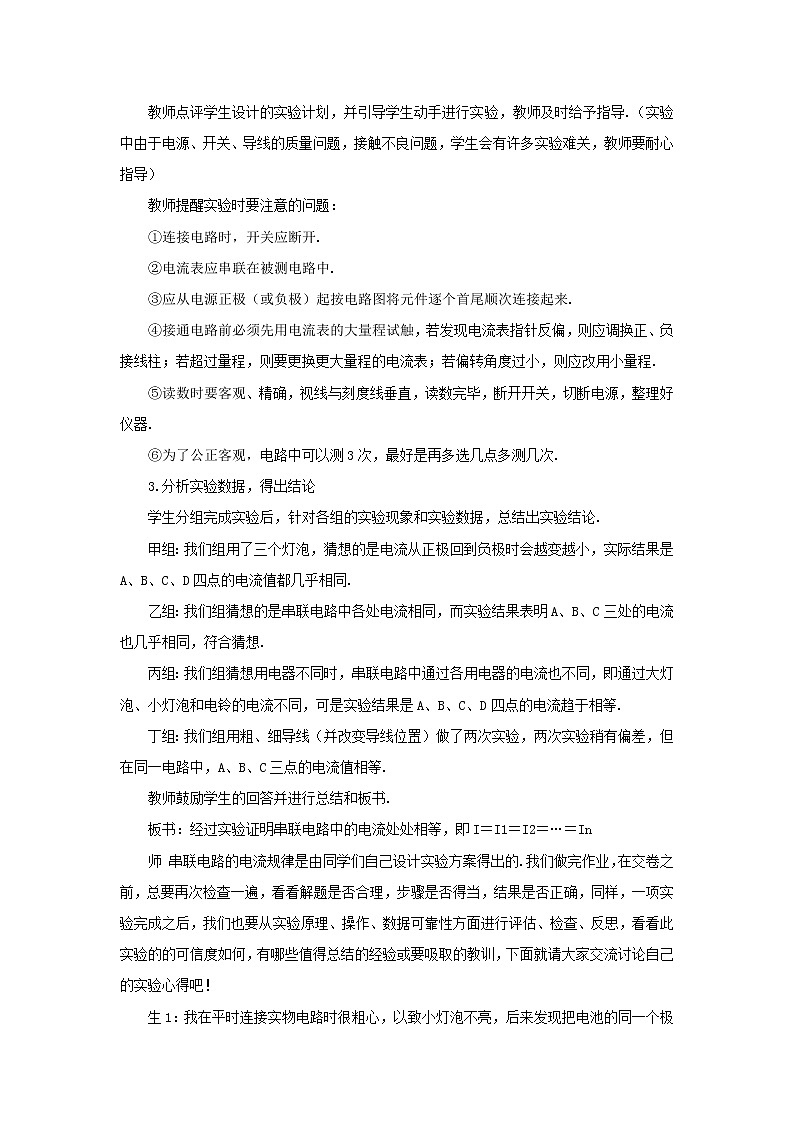

结论: 串联电路中电流处处相等。
表达式: IA=IB=IC
因为电流是电荷的定向移动形成的,电流的大小与单位时间内通过导体某横截面的电荷的多少有关.在电流稳定流动时,单位时间流进某段导体的电荷多少一定等于同样时间流出这段导体的电荷的多少.这样才不会使电荷在某处中断或堆积,才会保持电流持续稳定的流动,所以串联电路中的电流处处相等,即I=I1=I2=…In.
如图2 是“探究串联电路电流特点”的实验电路图。(1)实验中选择两个小灯泡的规格是_______ ( 填“相同”或“不同”)的。
(2)上表是某同学实验中的一组数据:指出上述表格所记录的数据中,明显错误的数值是________,造成错误的原因是_______________________________。
选用小量程却按大量程读数
(3)实验中,若取下灯泡L1,则灯L2 ______(填“能”或“不能”)发光。
猜想1:如果两个灯泡相同,那两条支路的电流可能会相同, 那干路电流是不是有可能和支路电流也相等呢?
猜想2:这个电路图看起来是干路电流分成了两条支路后又汇 总在一起,因此两条支路电流的和应等于干路电流.
猜想3:如果支路上的两个灯泡不一样,两条支路电流的和会 超过干路电流.
按3种猜想分成了3个小组,并针对猜想制订了实验方案.
甲组:电池、导线、一个开关、两个相同的灯泡组成并联电路.
取A、B、C三点分别串联电流表.
结论: 并联电路干路中的电流等于各支路中的电流之和。
表达式: I=I1+ I2……+ In
[中考·鄂州] 某实验小组想探究并联电路中电流的规律,晓丹同学猜想:并联电路中各支路电流相等。她设计了如图3 所示的电路,准备测量a、b、c 三处的电流,并从实验室取来电流表3 只、灯泡2 只、开关1 个、电池和导线若干进行实验。
(1)画好电路图后,晓丹同学开始连接电路,在连接电路过程中,开关应该是_______的。检查电路连接无误后,她开始实验,并读出电流表示数记录在表格中。晓丹同学分析数据后得出结论:并联电路中各支路电流相等。
(2)晓丹得出错误的实验结论,主要原因是 _________________________________。(3)请你对接下来的实验提出改进措施:_______________________________。(写出一条即可)
利用相同规格的灯泡进行实验
利用不同规格的灯泡进行多次实验

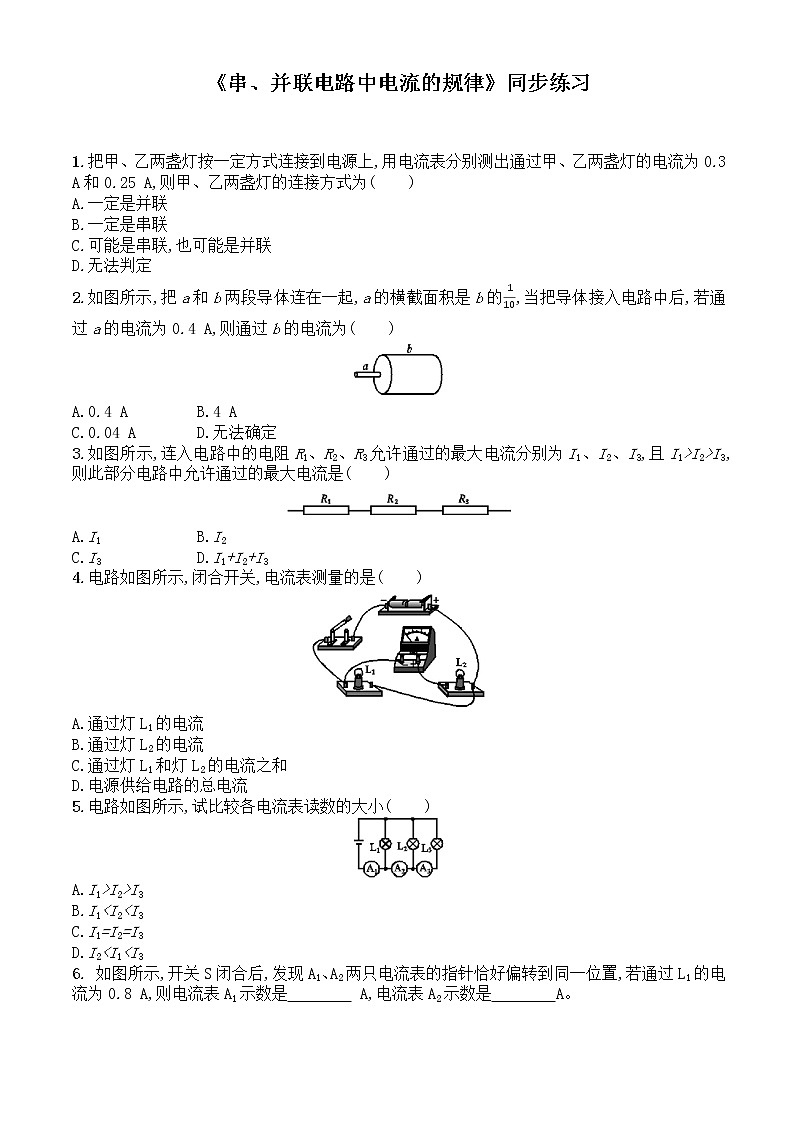

如图所示,两横截面积不同的圆柱形导体接在电源的正负极上,其电流分别为 I1 和 I2 ,则( )A.I1=I2 B.I1>I2 C.I1
3.(2020·北海中考)如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A的示数是0.4A,A1的示数是0.1A,则通过小灯泡L2的电流( )A.0.5 A B.0.4 AC.0.3 A D.0.1 A
干路电流等于各支路电流之和
4. (常德武陵区期中)电路中连接了两个规格完全相同的灯泡,用电流表测得它们的电流均为0.46A,则电路中的总电流是( )
A.一定是0.46AB.一定是0.92AC.0.46A和0.92A都有可能D.以上说法均不正确
两个灯泡可能串联也可能并联
5. [2021河南新乡名校联考]如图所示的电路中,闭合开关S,电流表A1、A2、A3的示数分别为I1、I2、I3,它们的大小关系正确的是 ( )A.I1=I2=I3B.I1>I2=I3C.I1>I3>I2D.I1>I2>I3
6. [2021陕西西安西工大附中月考]如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是 ( )A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时,电流表A2的示数变小D.当开关S2断开时,通过L1的电流变小
