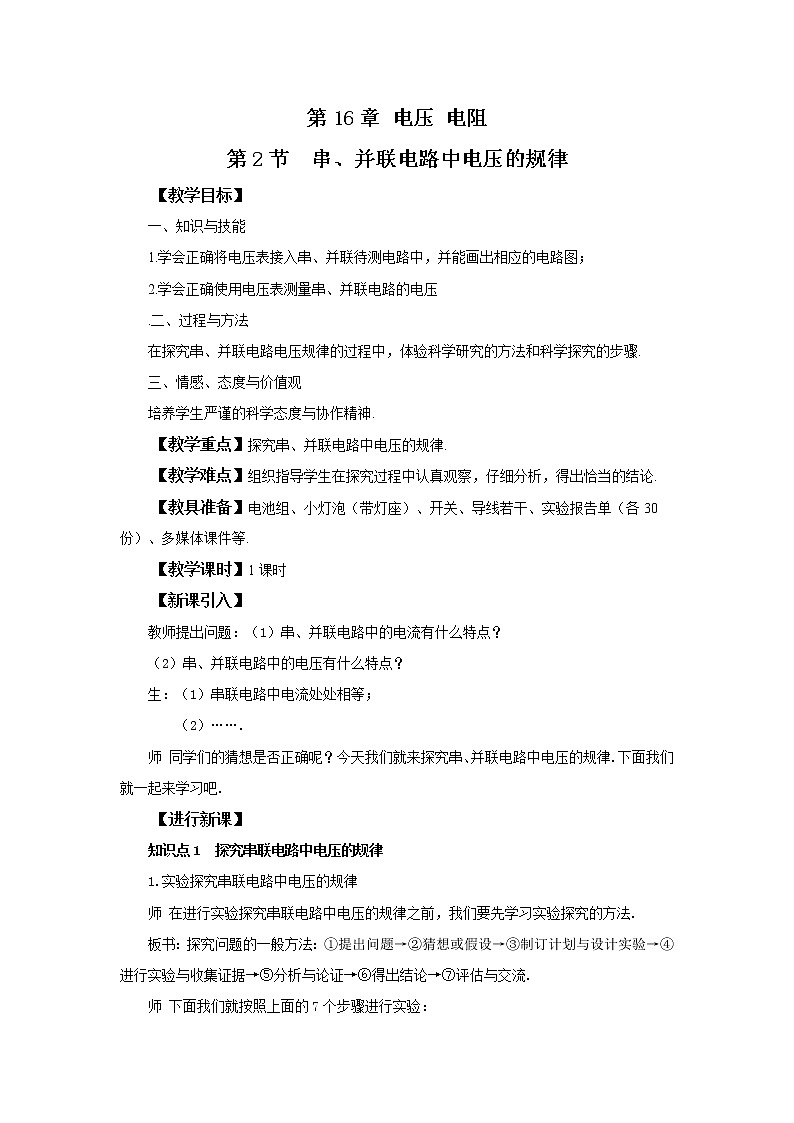

1.能通过实验探究，归纳总结出串、并联电路中电压的规律。
2.能利用串并联电路中电压的规律解决相关的问题。
串联电路中电流处处相等。 I=I1=I2
并联电路干路中的电流等于各支路中的电流之和。I=I1+ I2……+ In
2.电压表必须和被测的用电器并联。
3.必须 + 进 - 出
5.把电压表直接连到电源的两极测量电源电压

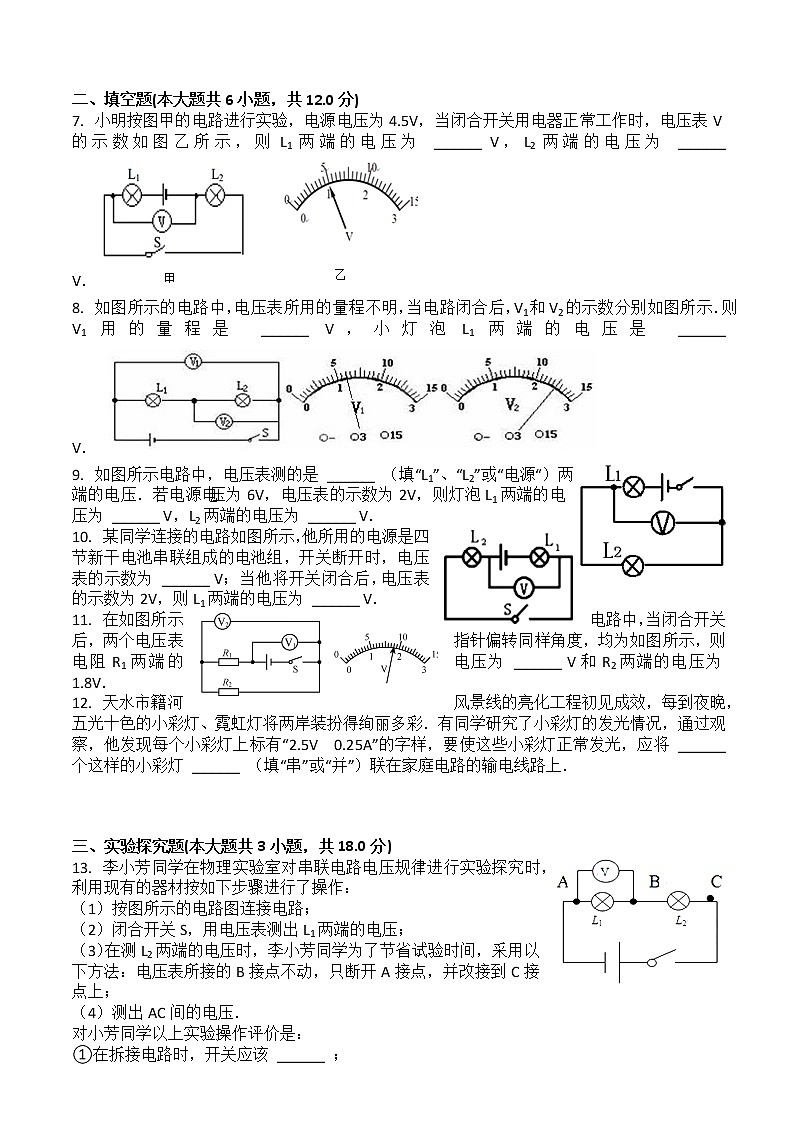

实验探究串联电路中电压的规律

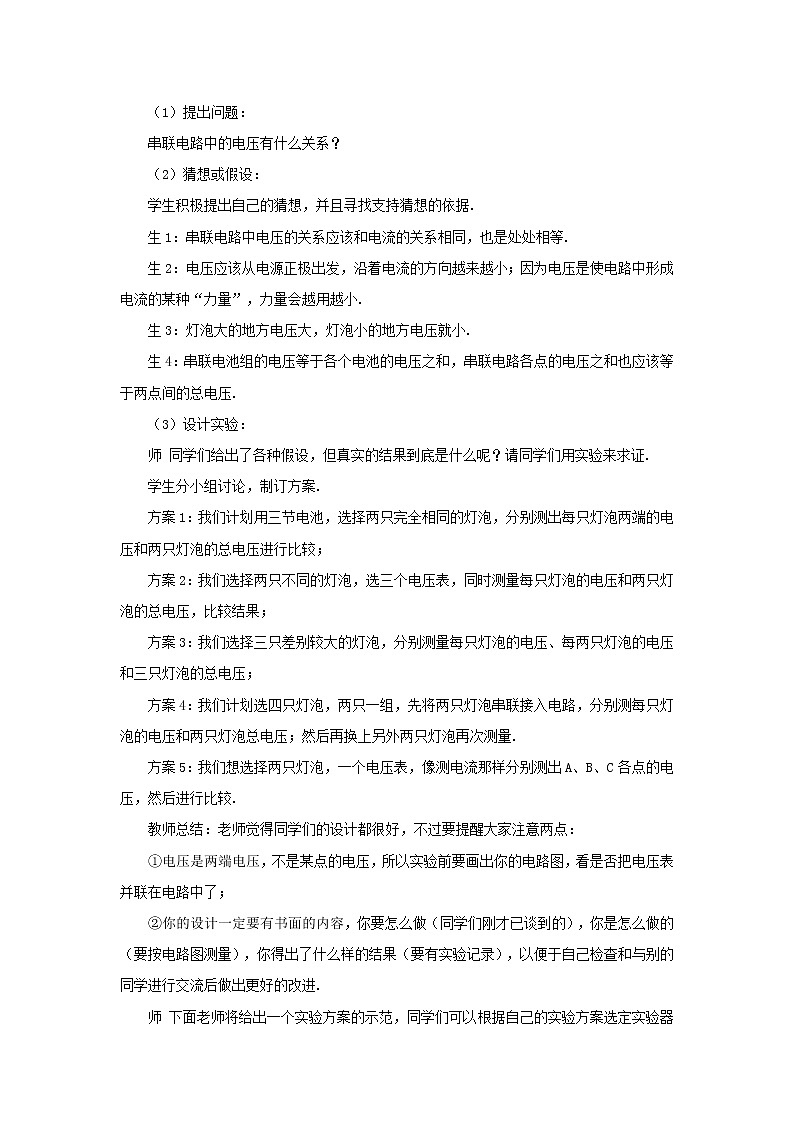

串联电路中电压有什么关系？
串联电路中电压的关系应该和电流的关系相同，也是处处相等。电压应该从电源正极出发，沿着电流的方向越来越小，因为电压是使电路中形成电流的某种“力量”，力量会越用越小。灯泡大的地方电压大，灯泡小的地方电压就小。串联电池组的电压等于各个电池的电压之和，串联电路各点的电压之和也应该等于两点间的总电压。
串联电路电源两端电压等于各用电器两端电压之和。

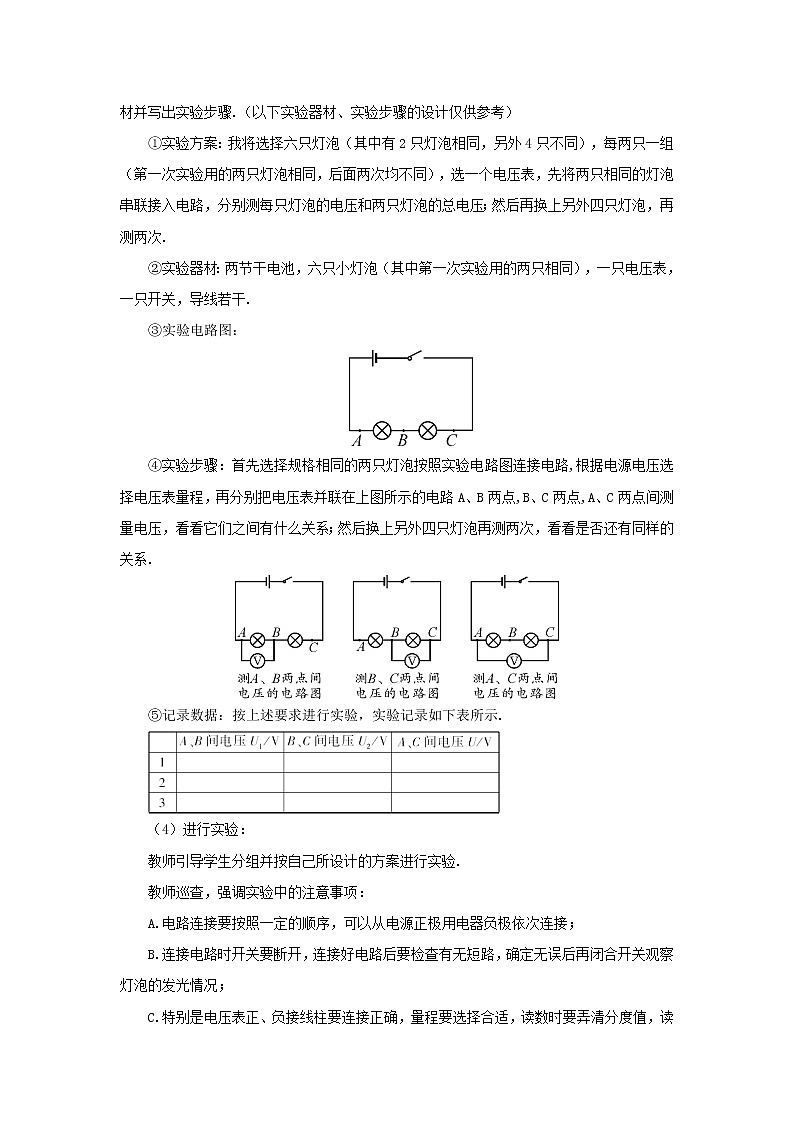

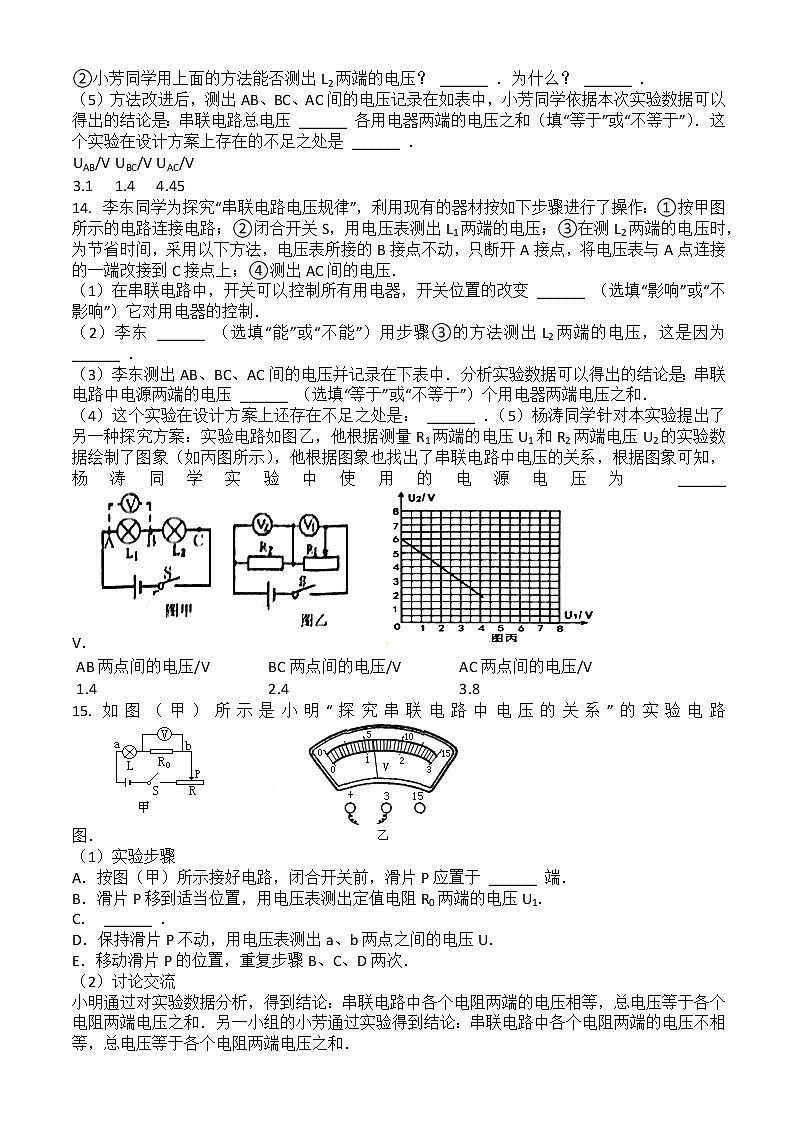

①实验方案：我将选择6只灯泡（2只灯泡相同，另外4只不同），每两只一组（第一次实验用的两只灯泡相同，后面两次均不同），选一个电压表，先将两只相同的灯泡串联接入电路，分别测每只灯泡的电压和两只灯泡的总电压，然后再换上另外四只灯泡，再测两次。
②实验器材：两节干电池，六只小灯泡（其中第一次实验用的两只相同），一只电压表，一只开关，导线若干。
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4；
6.总结总电压和分电压关系。
串联电路电源两端电压等于各用电器两端电压之和。
U=U1+U2+……+Un
为了确保实验结论的准确性和普遍性，实验设计时应考虑到：
②每次实验选用不同规格的小灯泡或其它用电器；
③改用不同电压的电源；
④将用电器的个数由两个改为三个或更多。

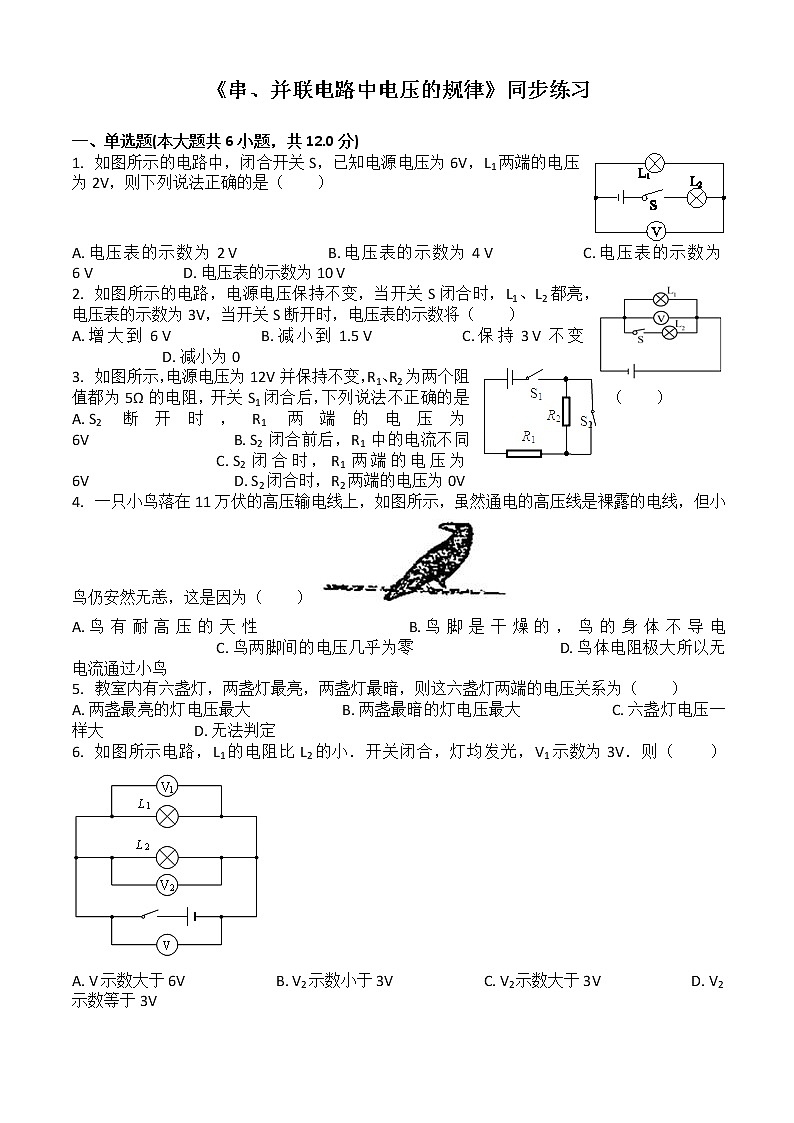

例1 （多选）如图甲所示，电源电压是 8V且保持不变，开关 S闭合后，电压表的示数是2V，则（ ） A.L1 两端的电压是2VB.L2两端的电压是6V C.L1两端的电压是6VD.L2两端的电压是2V
当S闭合时， 等效电路图如图乙所示，电压表测的是L2两端的电压.
例2 在如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
5.6V
解析：电压表 V1测的是电源电压， 0~15V；电压表 V2测的是电阻 R2 两端的电压，0 ~3V；
在串联电路中 U＝ U1＋ U2，则 U1 ＝ U － U2 ＝7V －1.4V ＝5.6V. 故本题应选 A.
探究并联电路中电压的规律
1.各支路两端的电压与电源两端电压的关系是怎样的？2.与并联电路中的电流关系一样吗？3.与串联电路中的电压关系一样吗？
提出猜想：并联电路中电源两端电压与各支路用电器两端的电压相等。
④ 改变两个小灯泡的规格重做上述实验。
并联电路中电源两端电压与各支路用电器两端的电压相等。
U=U1=U2=……=Un
[中考·宜昌] 如图5 所示电路，开关闭合后两灯发光。以下说法正确的是（ ）A. 电压表V 的示数一定等于V1 的示数B. 电压表V 的示数一定大于V1 的示数C. 电流表A 的示数一定等于A1 的示数D. 电流表A 的示数一定等于A1 的示数的2 倍
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
结论： 1.串联电池组的总电压等于各个电池电压之和。 2.并联电池组的总电压等于一个电池的电压。
一个电动机正常工作所需的电压是6V。下列电池组符合该电动机工作要求的是（ ）A．四节蓄电池串联B．四节蓄电池并联C．四节干电池串联D．四节干电池并联
一节干电池的电压是1.5V，四节是6V；
一节蓄电池的电压是2V，四节是8V；
2. （2020·甘孜州中考）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为___V；若断开开关，电压表示数将____（选填“变大”、“变小”或“不变）
开关闭合时测的是 两端的电压；断开时，电压表测的是电源电压；
3.（成都中考A）如图所示的串联和并联电路，两个灯泡规格不同，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2 C．乙电路中，I=Il+I2D．乙电路中，I＞Il+I2
4. 如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（ ）A．1.2V 4.8VB．4.8V 1.2VC．1.2V 6VD．6V 1.2V
S闭合后，V1测电源电压，V2测L1两端的电压
1.能通过实验探究，归纳总结出串、并联电路中电压的规律。
2.能利用串并联电路中电压的规律解决相关的问题。
串联电路中电流处处相等。 I=I1=I2
并联电路干路中的电流等于各支路中的电流之和。I=I1+ I2……+ In
2.电压表必须和被测的用电器并联。
3.必须 + 进 - 出
5.把电压表直接连到电源的两极测量电源电压
实验探究串联电路中电压的规律
串联电路中电压有什么关系？
串联电路中电压的关系应该和电流的关系相同，也是处处相等。电压应该从电源正极出发，沿着电流的方向越来越小，因为电压是使电路中形成电流的某种“力量”，力量会越用越小。灯泡大的地方电压大，灯泡小的地方电压就小。串联电池组的电压等于各个电池的电压之和，串联电路各点的电压之和也应该等于两点间的总电压。
串联电路电源两端电压等于各用电器两端电压之和。
①实验方案：我将选择6只灯泡（2只灯泡相同，另外4只不同），每两只一组（第一次实验用的两只灯泡相同，后面两次均不同），选一个电压表，先将两只相同的灯泡串联接入电路，分别测每只灯泡的电压和两只灯泡的总电压，然后再换上另外四只灯泡，再测两次。
②实验器材：两节干电池，六只小灯泡（其中第一次实验用的两只相同），一只电压表，一只开关，导线若干。
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4；
6.总结总电压和分电压关系。
串联电路电源两端电压等于各用电器两端电压之和。
U=U1+U2+……+Un
为了确保实验结论的准确性和普遍性，实验设计时应考虑到：
②每次实验选用不同规格的小灯泡或其它用电器；
③改用不同电压的电源；
④将用电器的个数由两个改为三个或更多。
例1 （多选）如图甲所示，电源电压是 8V且保持不变，开关 S闭合后，电压表的示数是2V，则（ ） A.L1 两端的电压是2VB.L2两端的电压是6V C.L1两端的电压是6VD.L2两端的电压是2V
当S闭合时， 等效电路图如图乙所示，电压表测的是L2两端的电压.
例2 在如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
5.6V
解析：电压表 V1测的是电源电压， 0~15V；电压表 V2测的是电阻 R2 两端的电压，0 ~3V；
在串联电路中 U＝ U1＋ U2，则 U1 ＝ U － U2 ＝7V －1.4V ＝5.6V. 故本题应选 A.
探究并联电路中电压的规律
1.各支路两端的电压与电源两端电压的关系是怎样的？2.与并联电路中的电流关系一样吗？3.与串联电路中的电压关系一样吗？
提出猜想：并联电路中电源两端电压与各支路用电器两端的电压相等。
④ 改变两个小灯泡的规格重做上述实验。
并联电路中电源两端电压与各支路用电器两端的电压相等。
U=U1=U2=……=Un
[中考·宜昌] 如图5 所示电路，开关闭合后两灯发光。以下说法正确的是（ ）A. 电压表V 的示数一定等于V1 的示数B. 电压表V 的示数一定大于V1 的示数C. 电流表A 的示数一定等于A1 的示数D. 电流表A 的示数一定等于A1 的示数的2 倍
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
结论： 1.串联电池组的总电压等于各个电池电压之和。 2.并联电池组的总电压等于一个电池的电压。
一个电动机正常工作所需的电压是6V。下列电池组符合该电动机工作要求的是（ ）A．四节蓄电池串联B．四节蓄电池并联C．四节干电池串联D．四节干电池并联
一节干电池的电压是1.5V，四节是6V；
一节蓄电池的电压是2V，四节是8V；
2. （2020·甘孜州中考）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为___V；若断开开关，电压表示数将____（选填“变大”、“变小”或“不变）
开关闭合时测的是 两端的电压；断开时，电压表测的是电源电压；
3.（成都中考A）如图所示的串联和并联电路，两个灯泡规格不同，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2 C．乙电路中，I=Il+I2D．乙电路中，I＞Il+I2
4. 如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（ ）A．1.2V 4.8VB．4.8V 1.2VC．1.2V 6VD．6V 1.2V
S闭合后，V1测电源电压，V2测L1两端的电压
