初中物理人教版九年级全册第4节 变阻器公开课ppt课件

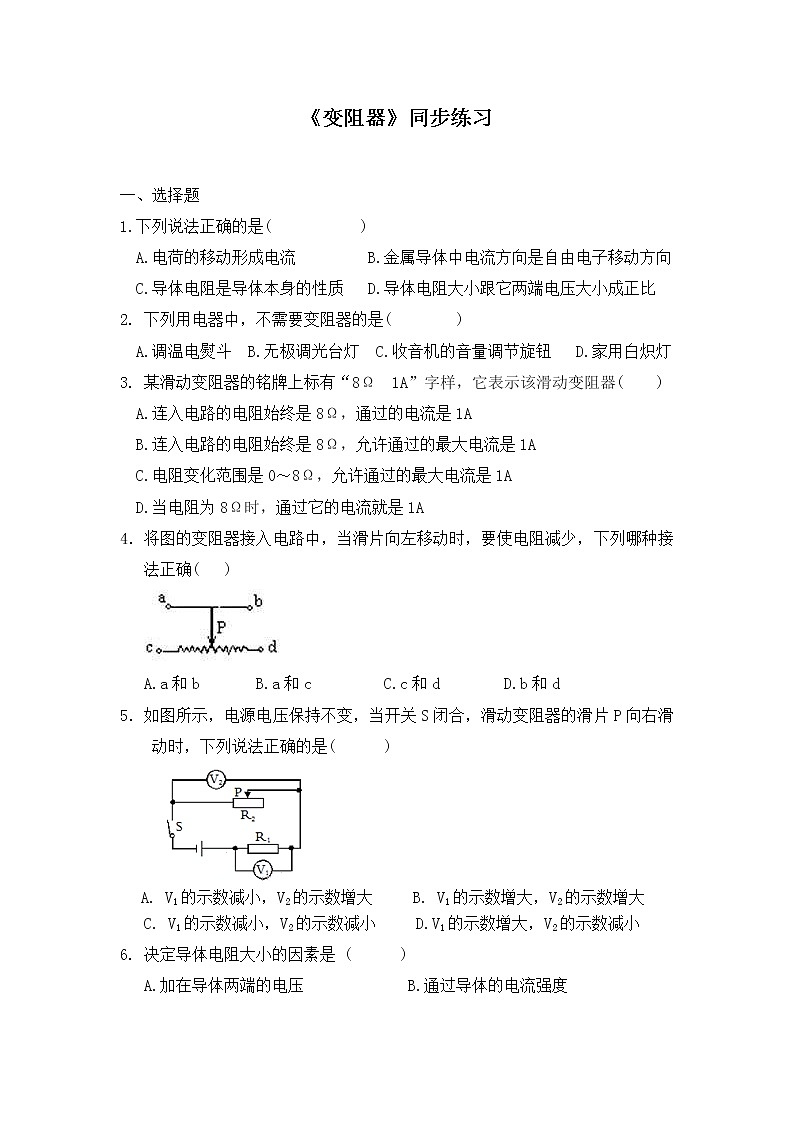

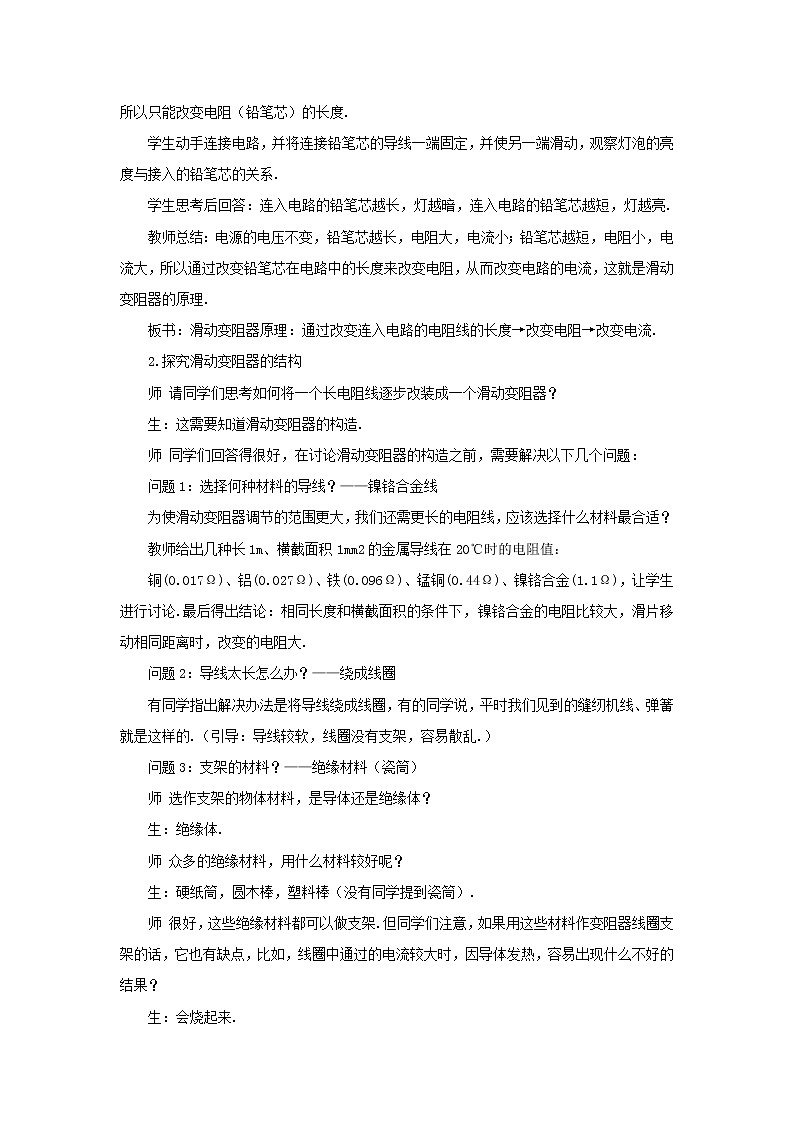

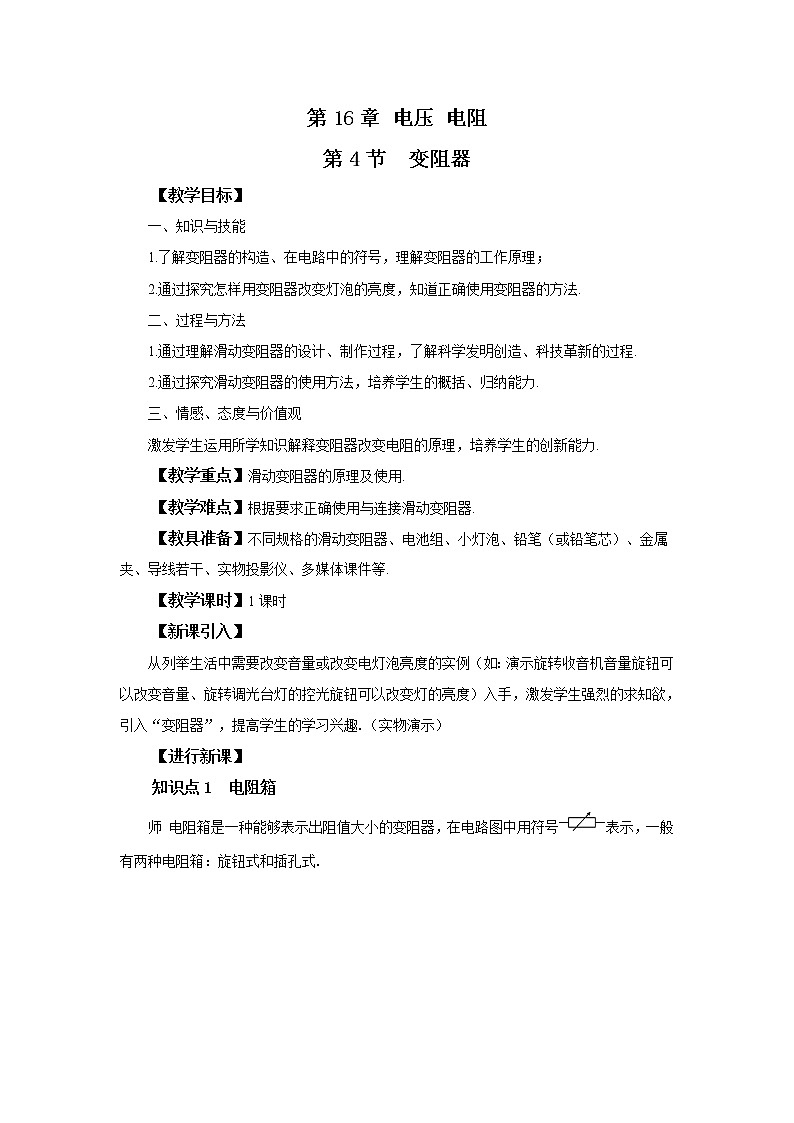

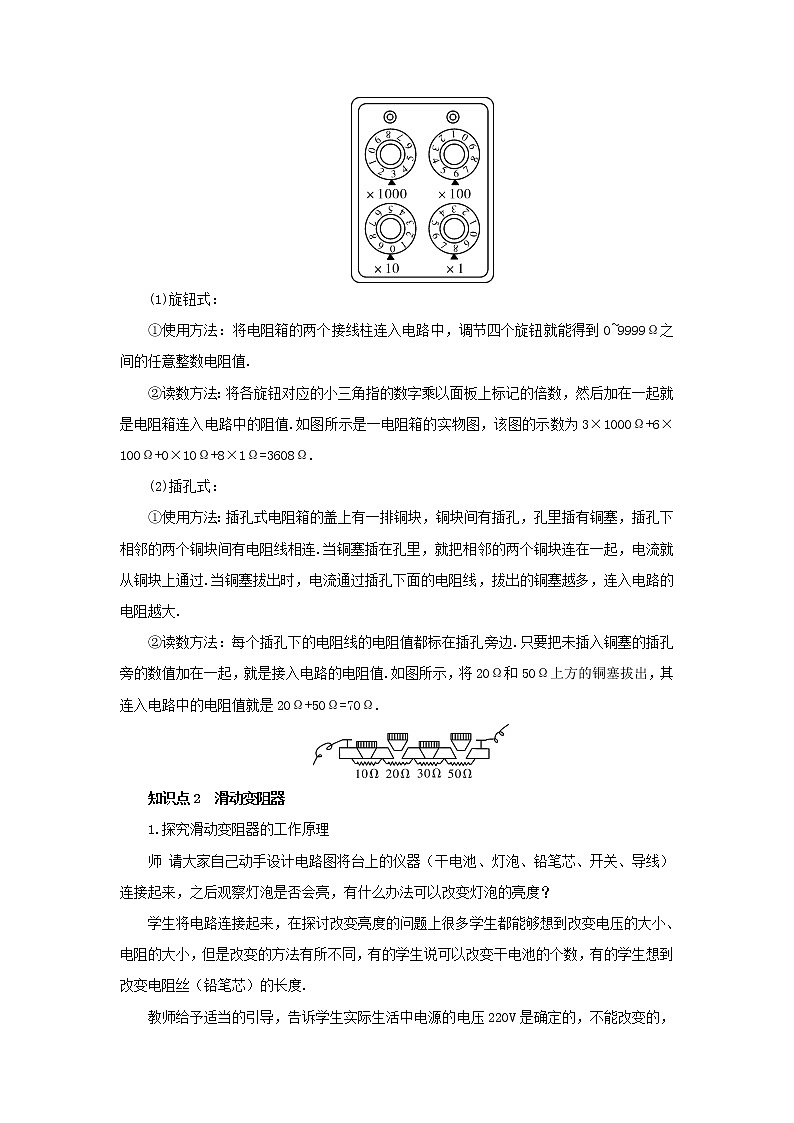

这是一份初中物理人教版九年级全册第4节 变阻器公开课ppt课件，文件包含16《变阻器》课件pptx、16《变阻器》同步练习doc、16《变阻器》教学设计教案doc等3份课件配套教学资源，其中PPT共29页， 欢迎下载使用。

1.能说出滑动变阻器的构造，能画出滑动变阻器在电路中的符号，理解滑动变阻器的工作原理。
2.会把滑动变阻器正确连入电路来改变电路中电流及用电器两端的电压。
灯光的亮暗是如何控制的？
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？
通过接入电路中导体的长度改变接入电路中电阻的大小，从而控制电路中的电流大小。
变阻器：能改变接入电路中电阻大小的元件叫做变阻器。
原理：通过接入电路中电阻丝的长度，来改变接入电路中电阻的大小。
滑动变阻器的使用规则：
1.根据要求选择合适的滑动变阻器
2.滑动变阻器要与被控制的电路串联。
2.滑动变阻器要与被控制的电路串联
3.采用“一上一下”的接法
4.为保护电路，在闭合开关前，应将滑片置于阻值最大端。
实验1：用滑动变阻器改变小灯泡的亮度
实验2：用滑动变阻器控制电阻两端的电压
　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。
　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
如图10 所示，为某种调光型台灯中使用的电位器示意图，P 为旋片可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、C 分别连在碳膜两端。以笔画线将甲图连在乙图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。（甲图中虚线OP 所示为旋钮）。
1. 滑动变阻器改变接入电路的电阻是靠（　　）A．改变连入电路的材料来实现的B．改变连入电路中导线的长度来实现的C．改变连入电路中导线的横截面积来实现的D．同时改变连入电路中导线的横截面积和长度来实现的
2.（2020·邵阳中考）如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
3. 在如图所示的电路中，使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。
4. 滑动变阻器的铭牌上标有“50Ω 1A”字样，下列说法正确的是（　　）A．该滑动变阻器电阻的变化范围是0～50ΩB．该滑动变阻器只能接入50Ω的电阻C．允许通过该滑动变阻器的最小电流是1AD．允许通过该滑动变阻器的电流只能是1A
构造：瓷筒、线圈、滑片、金属棒、接线柱等
优、缺点：能够连续改变接入电路的电阻， 但不能显示接入电路的阻值大小
原理：通过改变接入电路中的电阻丝长度来改变电阻
作用：改变电路中的电流和部分电路两 端的电压；保护电路
