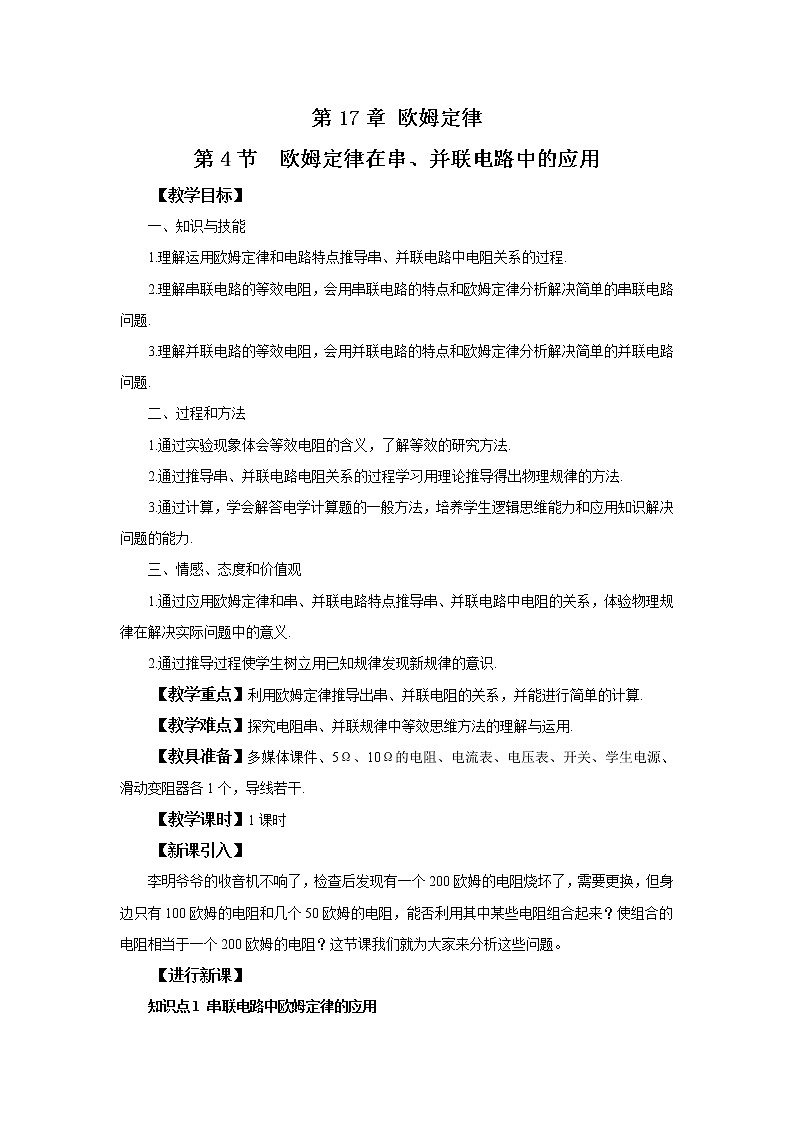

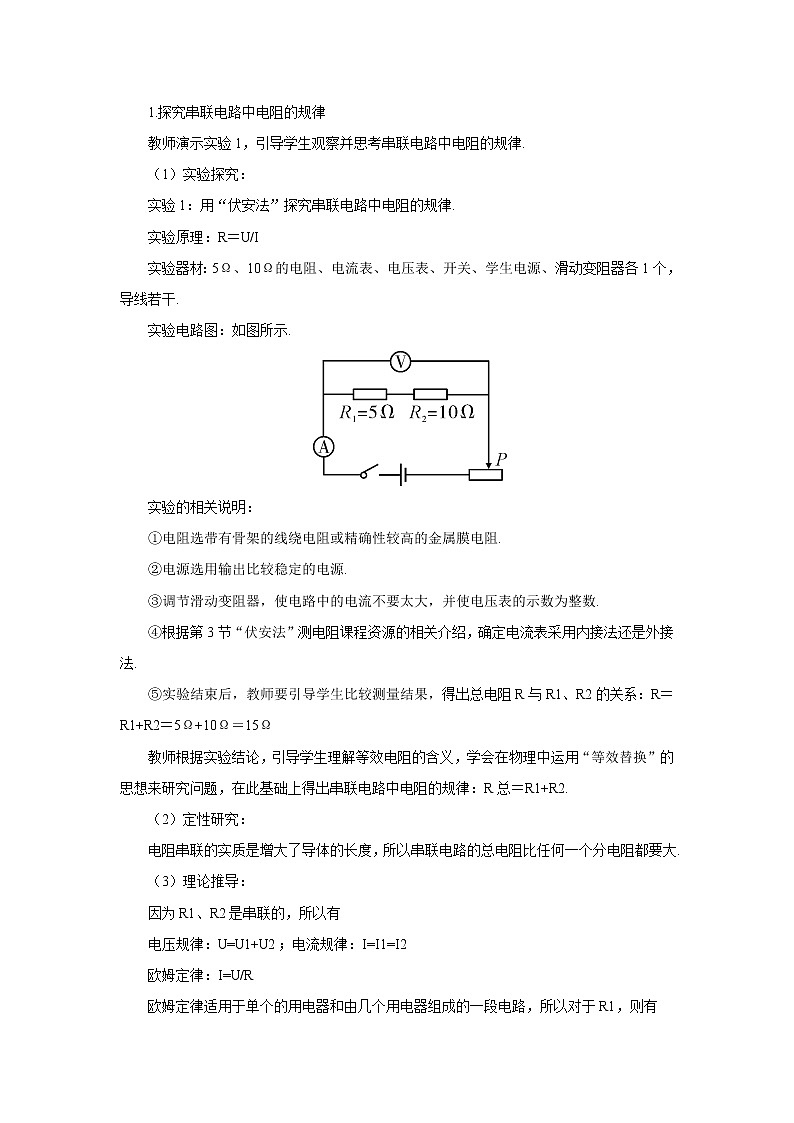

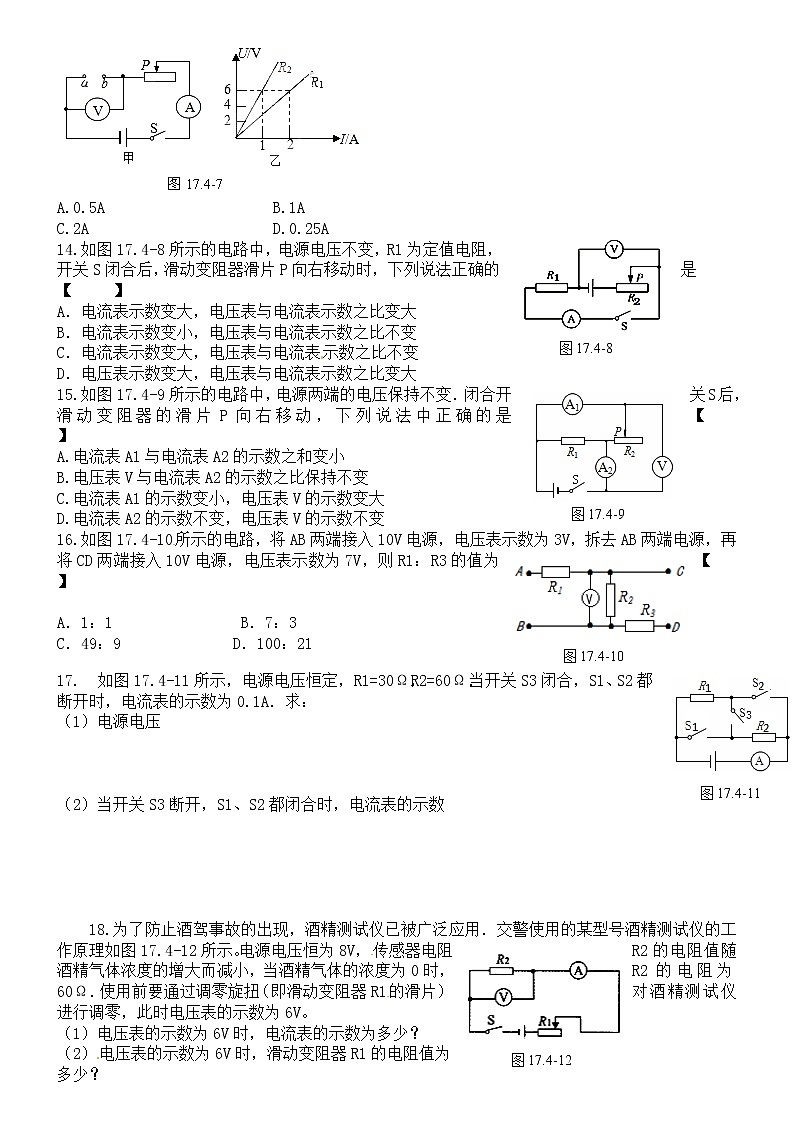

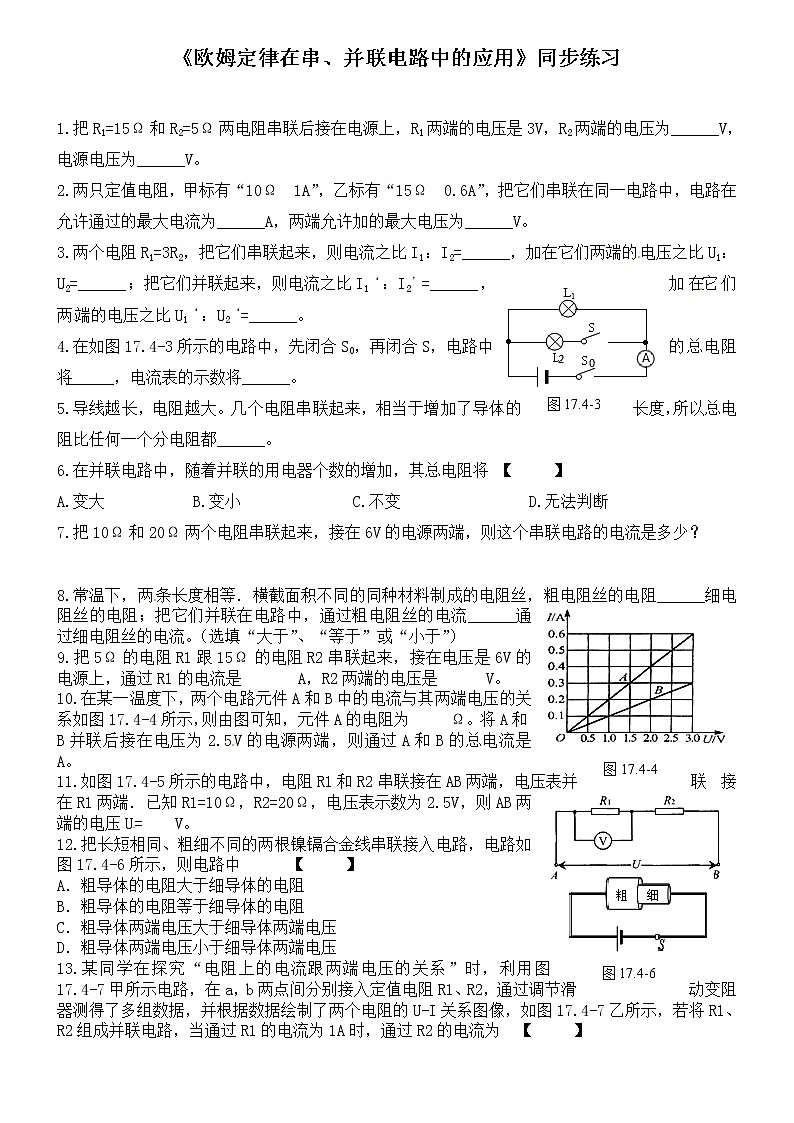

这是一份物理九年级全册第4节 欧姆定律在串、并联电路中的应用优秀ppt课件，文件包含20《欧姆定律在串并联电路中的应用》课件pptx、20《欧姆定律在串并联电路中的应用》同步练习doc、20《欧姆定律在串并联电路中的应用》教学设计教案doc等3份课件配套教学资源，其中PPT共18页， 欢迎下载使用。

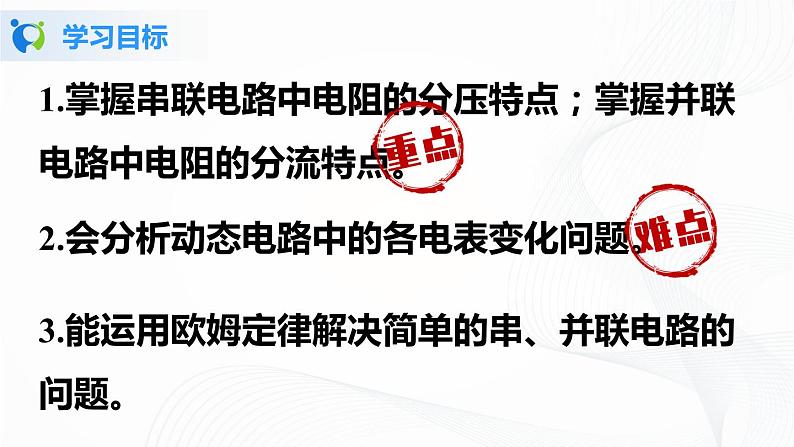

1.掌握串联电路中电阻的分压特点；掌握并联电路中电阻的分流特点。
3.能运用欧姆定律解决简单的串、并联电路的问题。
2.会分析动态电路中的各电表变化问题。

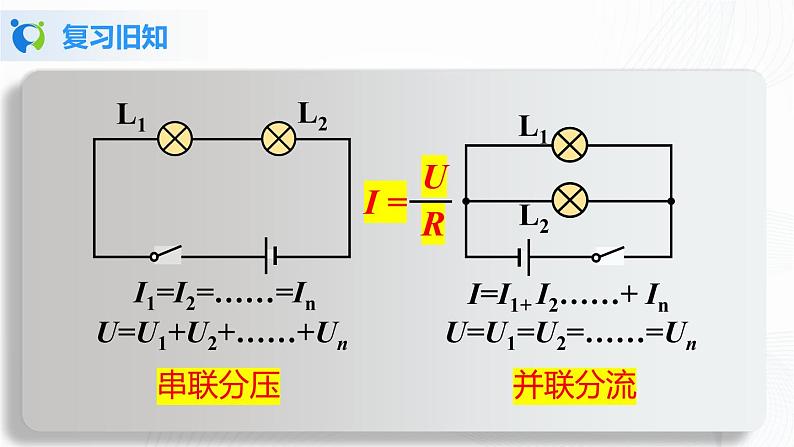

I1=I2=……=In
I=I1+ I2……+ In
U=U1+U2+……+Un
U=U1=U2=……=Un

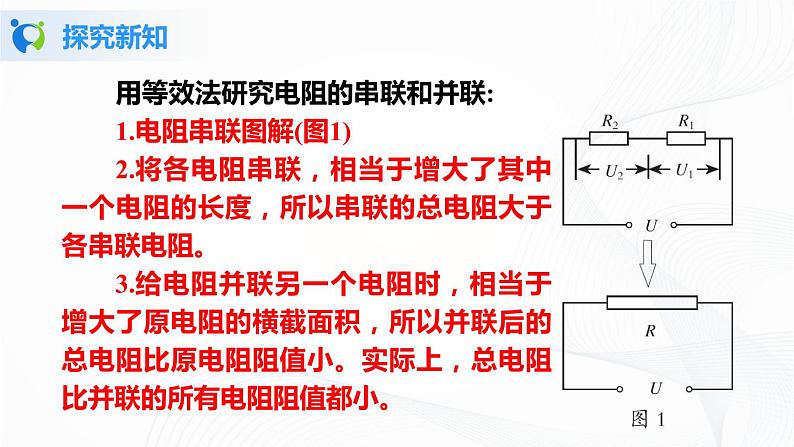

用等效法研究电阻的串联和并联:1.电阻串联图解(图1)2.将各电阻串联，相当于增大了其中一个电阻的长度，所以串联的总电阻大于各串联电阻。3.给电阻并联另一个电阻时，相当于增大了原电阻的横截面积，所以并联后的总电阻比原电阻阻值小。实际上，总电阻比并联的所有电阻阻值都小。

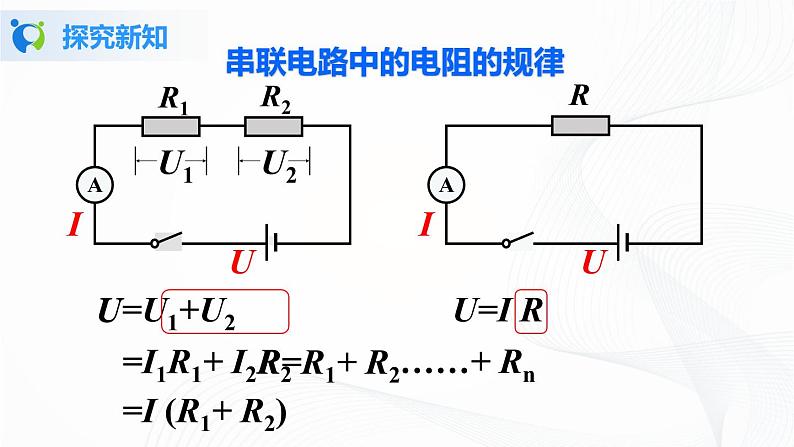

串联电路中的电阻的规律
=I1R1+ I2R2
=I (R1+ R2)
串联电路的总电阻等于各电阻之和。
若有n个电阻R1、R2、···、Rn串联，则它们的总电阻R总
＝R1＋R2+···＋Rn
串联电路的总电阻比其中任何一个分电阻的阻值都大。电阻串联相当于增加了电阻的长度，所以总电阻大。
【例1】如图所示，电阻R1为12Ω，将它与R2串联后接到8V的电源上，已知R2两端的电压是2V.请求出电路的总电阻.
解：由R1与R2串联在电路中，
得出U1=U-U2=8V-2V=6V，
R=R1+R2=12Ω+4Ω=16Ω.

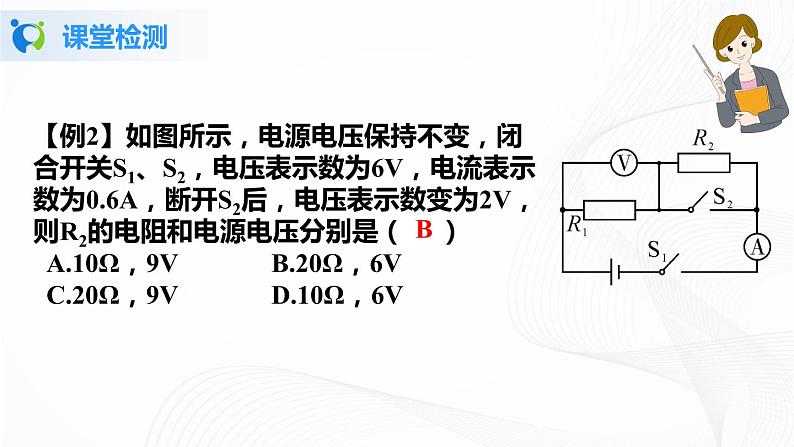

【例2】如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ） A.10Ω，9VB.20Ω，6V C.20Ω，9VD.10Ω，6V
并联电路中的电阻的规律
I = I1 + I2
电阻并联的实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都要小.
【例1】如图所示，是某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻值为_____Ω；若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为_____A.
解析：由电阻A的图象知，当I1=1A时，U1=6V，
由电阻B的图象知，当I2=0.6A时，U2=6V，
电阻A和B并联接到电压为15V的电源两端时，总电流
例2 如图所示，R2=30 Ω，电流表的示数为0.6 A，电压表的示数为12 V。求（1）R1的阻值；　　（2）并联电路总电流I ；　　（3）并联电路总电阻R。
解：（1）　　（2） 　I=I1+I2=0.6 A+0.4 A=1 A　　（3）
1.下列说法错误的是（　　）A．串联电路中，任何一个分电阻总小于串联的总电阻B．并联电路中，并联总电阻等于各分电阻的倒数之和C．串联电路中，电阻越大，它两端的电压就越高D．并联电路中，电阻越大，通过它的电流就越小
2. 两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于（　　）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积
3.（2020·宜宾中考）如图所示的电路，闭合开关，当滑片P向b端移动的过程中，电流表读数和电压表读数的变化情况分别是（　　）
A．变大，变大 B．变小，变小C．变小，变大 D．变大，变小
4. 如图甲所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I 的关系图像如图乙所示。求：（1）电源电压；
（2）滑动变阻器的最大阻值。
