◎核心考点1 电压表指针偏转角度相同的电流计算

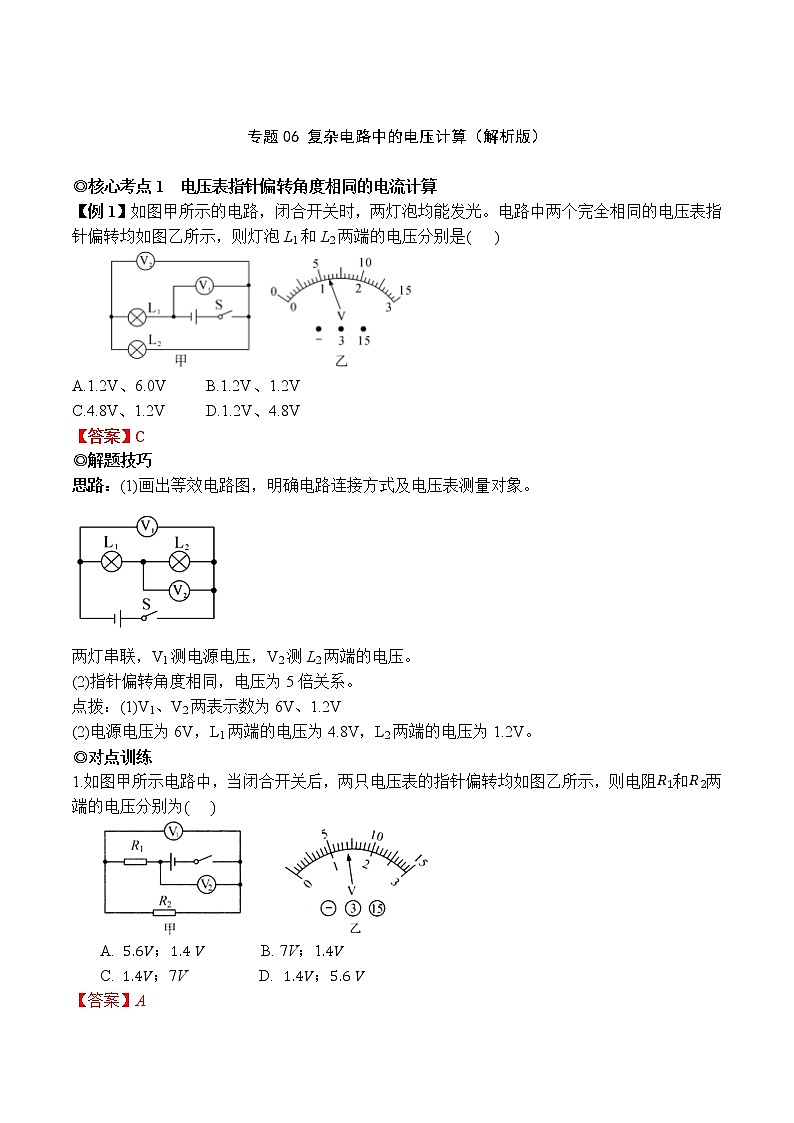

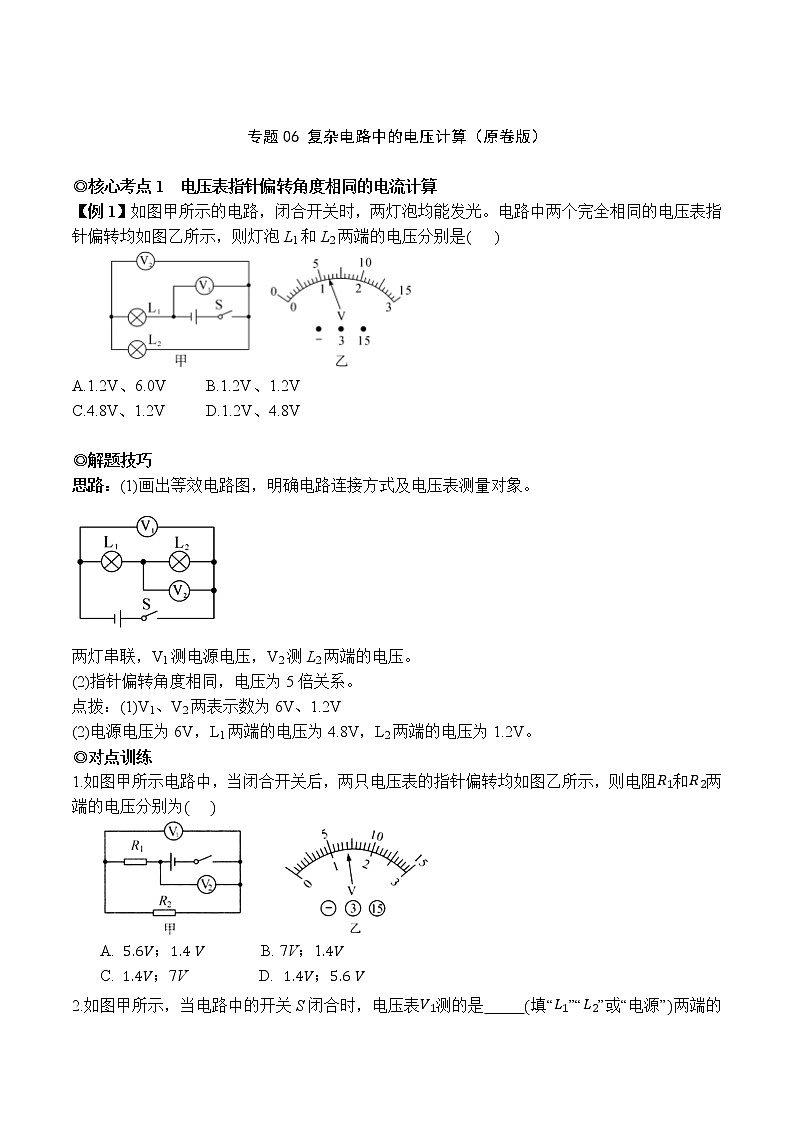

【例1】如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电压表指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别是( )
、6.0V 、1.2V
、1.2V 、4.8V
◎解题技巧
思路：(1)画出等效电路图，明确电路连接方式及电压表测量对象。

两灯串联，V1测电源电压，V2测L2两端的电压。
(2)指针偏转角度相同，电压为5倍关系。
点拨：(1)V1、V2两表示数为6V、1.2V
(2)电源电压为6V，L1两端的电压为4.8V，L2两端的电压为1.2V。
◎对点训练
1.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为( )

A. 5.6V；1.4 V B. 7V；1.4V
C. 1.4V；7V D. 1.4V；5.6 V

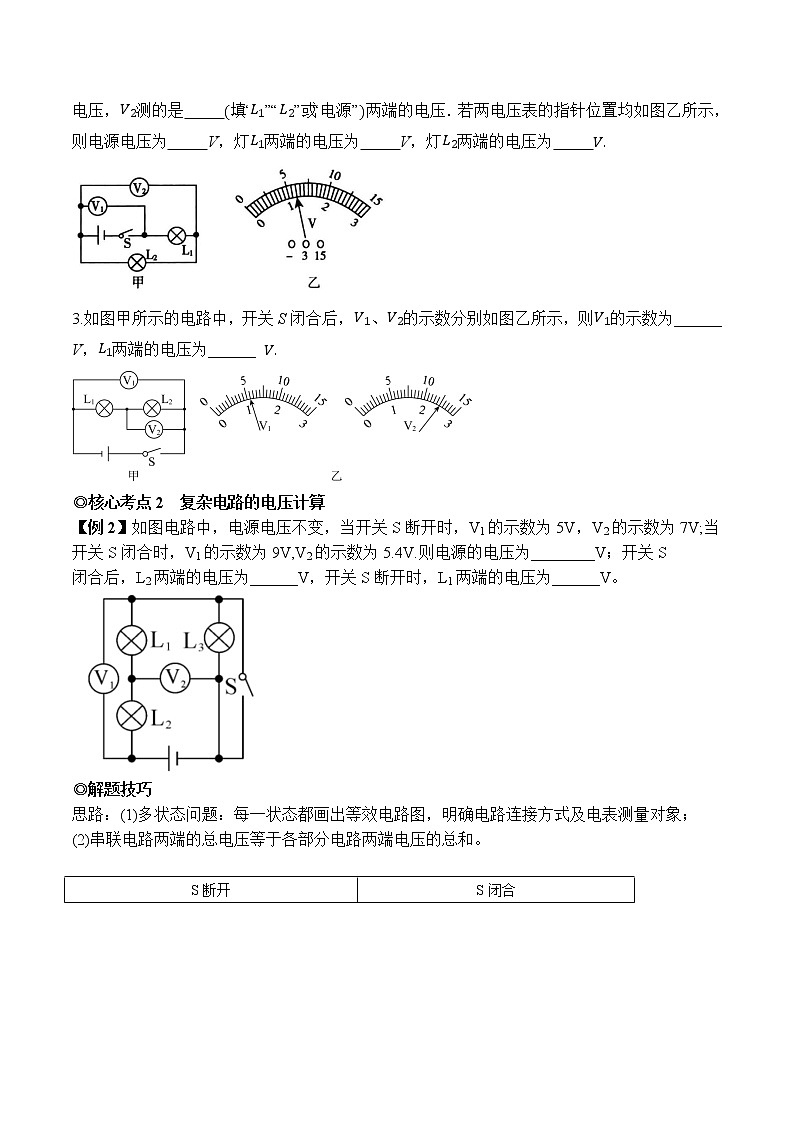

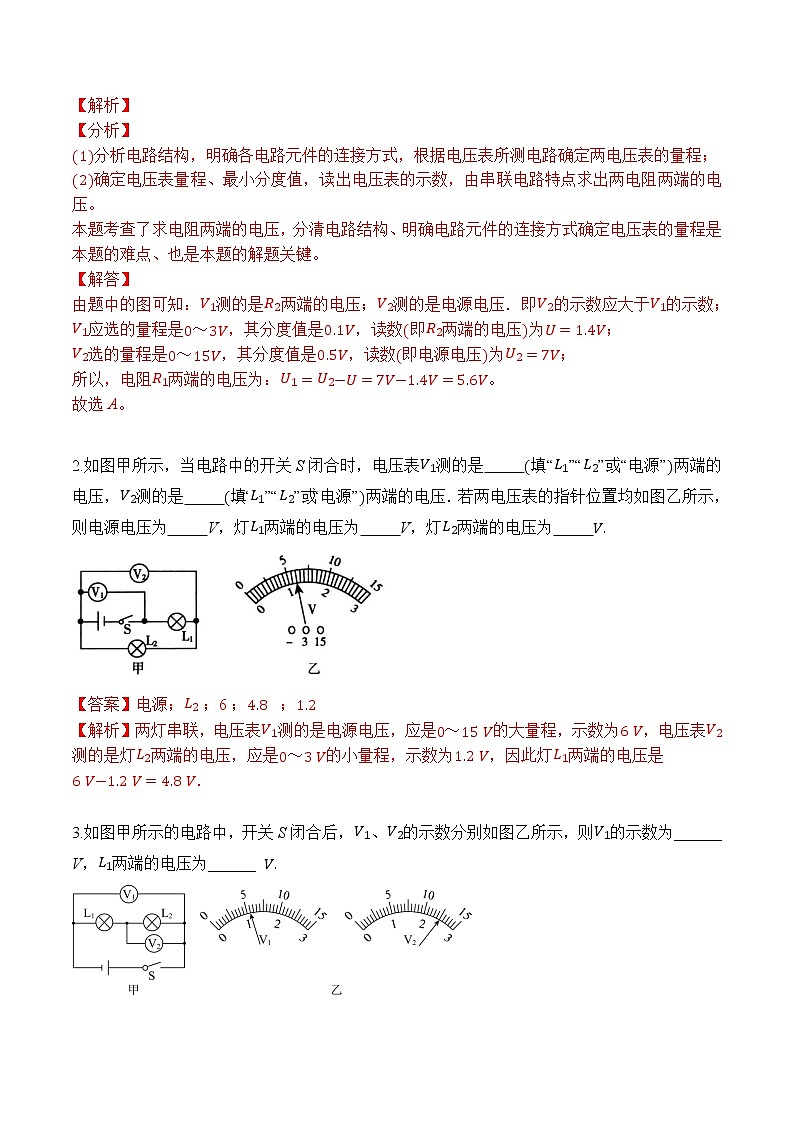

2.如图甲所示，当电路中的开关S闭合时，电压表V1测的是 (填“L1”“L2”或“电源”)两端的电压，V2测的是 (填“L1”“L2”或“电源”)两端的电压．若两电压表的指针位置均如图乙所示，则电源电压为 V，灯L1两端的电压为 V，灯L2两端的电压为 V.
3.如图甲所示的电路中，开关S闭合后，V1、V2的示数分别如图乙所示，则V1的示数为______ V，L1两端的电压为______ V.
◎核心考点2 复杂电路的电压计算

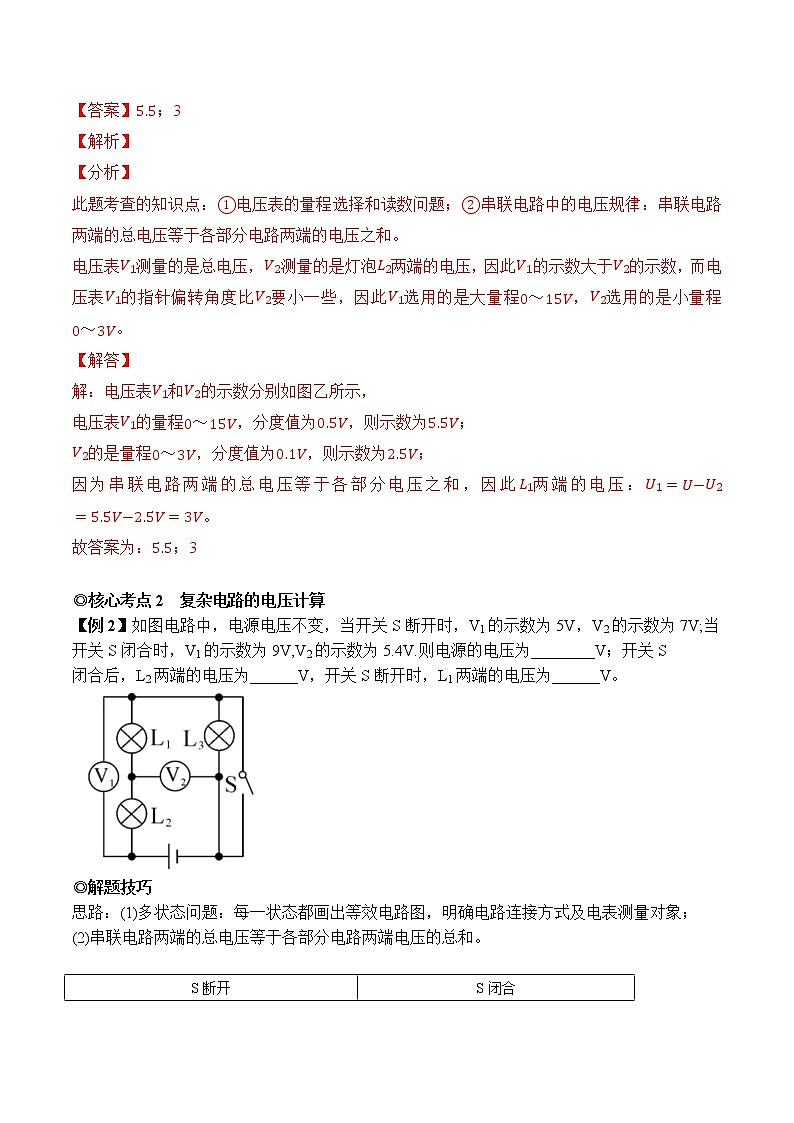

【例2】如图电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V;当开关S闭合时，V1的示数为9V,V2的示数为5.4V.则电源的电压为________V；开关S
闭合后，L2两端的电压为______V，开关S断开时，L1两端的电压为______V。
◎解题技巧
思路：(1)多状态问题：每一状态都画出等效电路图，明确电路连接方式及电表测量对象；
(2)串联电路两端的总电压等于各部分电路两端电压的总和。
◎对点训练
1.如图所示，闭合开关后，电压表V1的示数是3.8 V，电压表V2的示数是2.2 V，则灯L1和L2两端的电压分别是 ( )
A. 3.8 V 2.2 V B. 2.2 V 3.8 V
C. 1.6 V 2.2 V D. 2.2 V 1.6 V
2.如图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的数是3V，当开关S1断开，S2闭合时，电压表的示数是5V，则S1，S2都断开时，灯L1和L2两端的电压分别为( )
A. 2V和3VB. 3V和2V
C. 2V和8VD. 2V和5V
3.图甲所示电路中，L1、L2为两只灯泡，电源电压恒为3 V．
(1)要使L1与L2组成并联电路，应闭合开关 ．
(2)若只闭合开关S2，电压表示数如图乙所示，则灯泡L2两端的电压为 V.
(3)若闭合开关S1和S2，则灯泡L1 (短/断/通)路，电压表示数为 V.
4.如图所示，开关S闭合后，电压表V1测量的是______ (选填“L1“或“L2“)的电压：若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是______ V。
5.如图电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4 V、1 V、6 V，电流表A1的示数为0.5 A，则此时流过灯L1的电流为 A，电源电压为 V，当同时闭合开关S1、S2，则有示数的电表有 个。
6.如图所示电路中，电源电压不变，当开关S1、S2、S3都断开时，V2的示数为9V；当开关S1、S3闭合，S2断开时，V1的示数为6V，V2的示数为5V.则电源的电压为______V，当开关S1、S3闭合，S2断开时L3两端的电压为______V。
7.如图所示，当S1闭合，S2、S3断开时，电压表的示数为6 V，当电压表两极对调，S1、S3断开，S2闭合时，电压表示数为3 V．

(1)电源电压为______V．
(2)当S1、S3闭合，S2断开时，电压表的示数为______V.(此时电压表接线柱连接正确，请在虚线框中画出等效电路图)
8.如图电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V;当开关S闭合时，V1的示数为9V，V2的示数为5.4V。求：
(1)电源的电压为多少⋅
(2)开关S闭合后，L2两端的电压⋅
(3)开关S断开时，L1两端的电压⋅
9.小华做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.2 A、2 V、5 V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据解答下列问题：
(1)求通过灯L1、灯L2的电流；

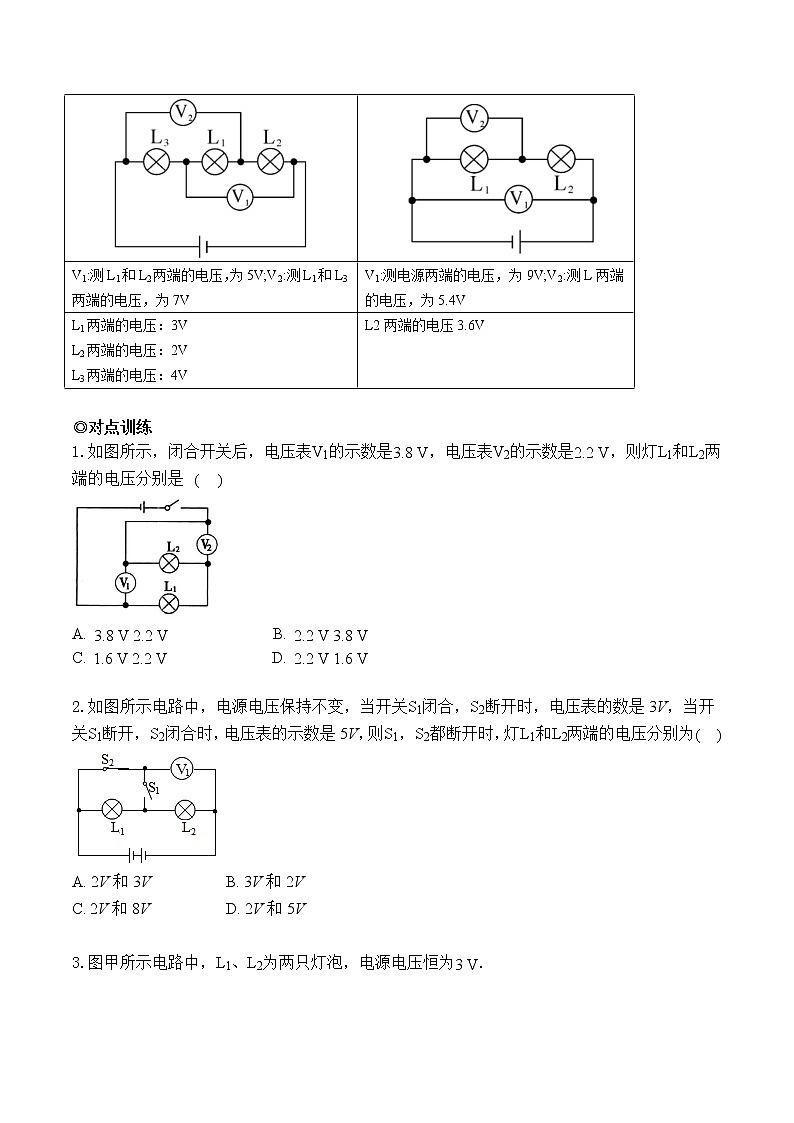

(2)求灯L1、灯L2两端的电压。S断开
S闭合


V1:测L1和L2两端的电压，为5V;V2:测L1和L3两端的电压，为7V
V1:测电源两端的电压，为9V;V2:测L两端的电压，为5.4V
L1两端的电压：3V
L2两端的电压：2V
L3两端的电压：4V
L2两端的电压3.6V
