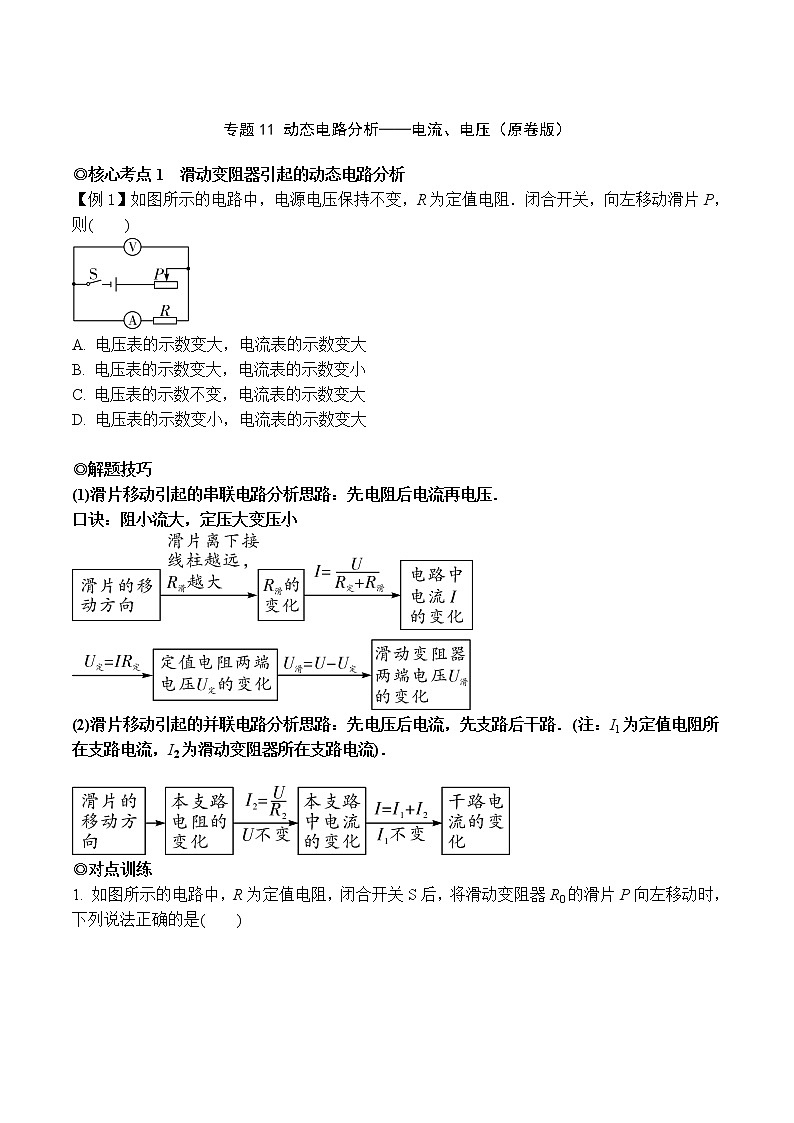

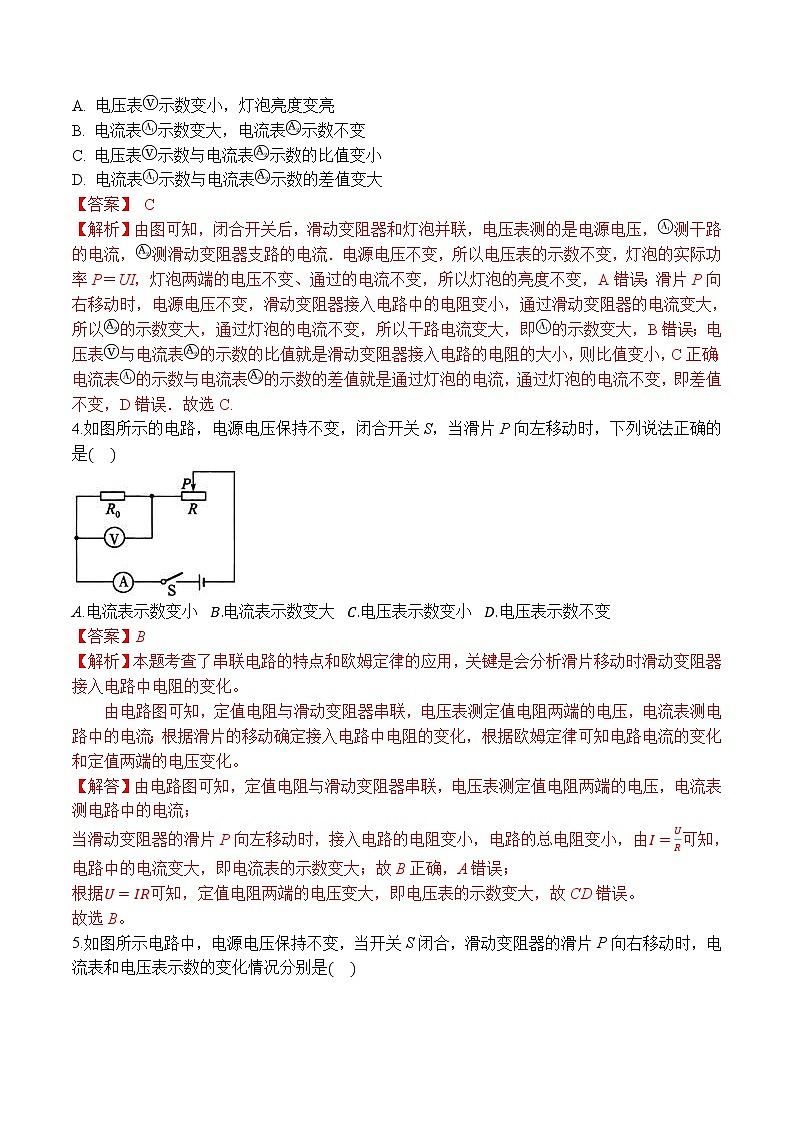

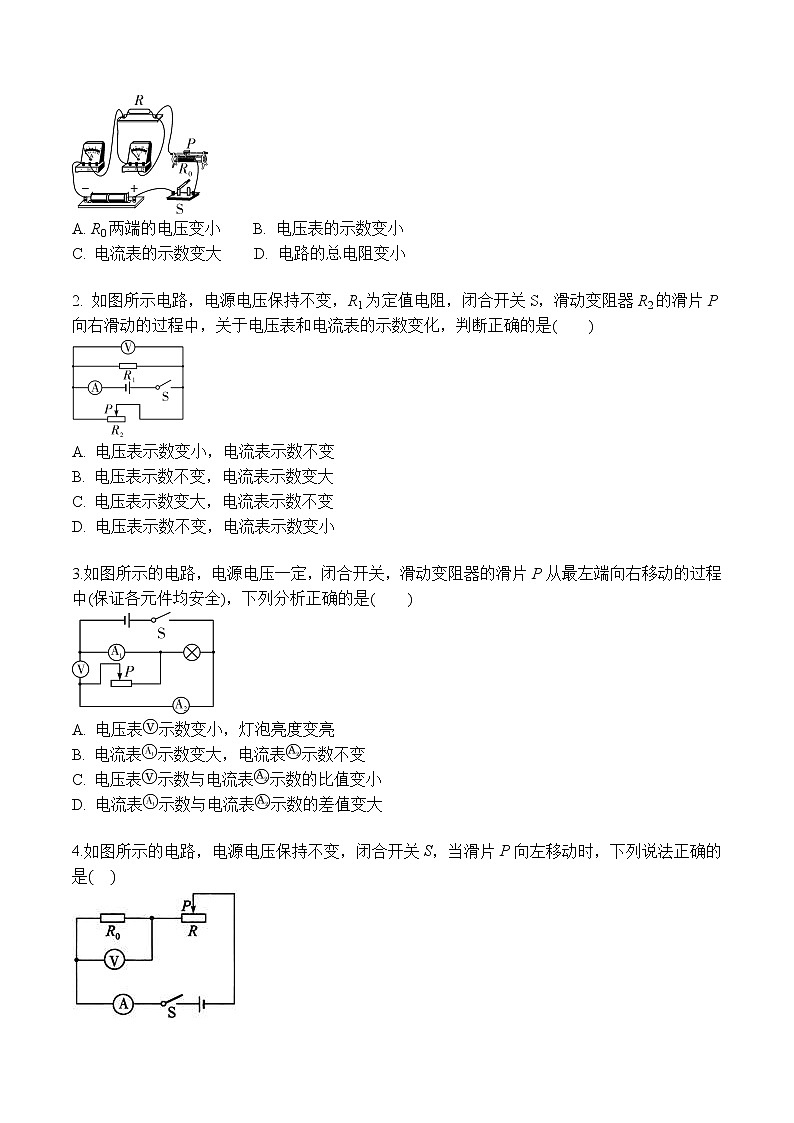

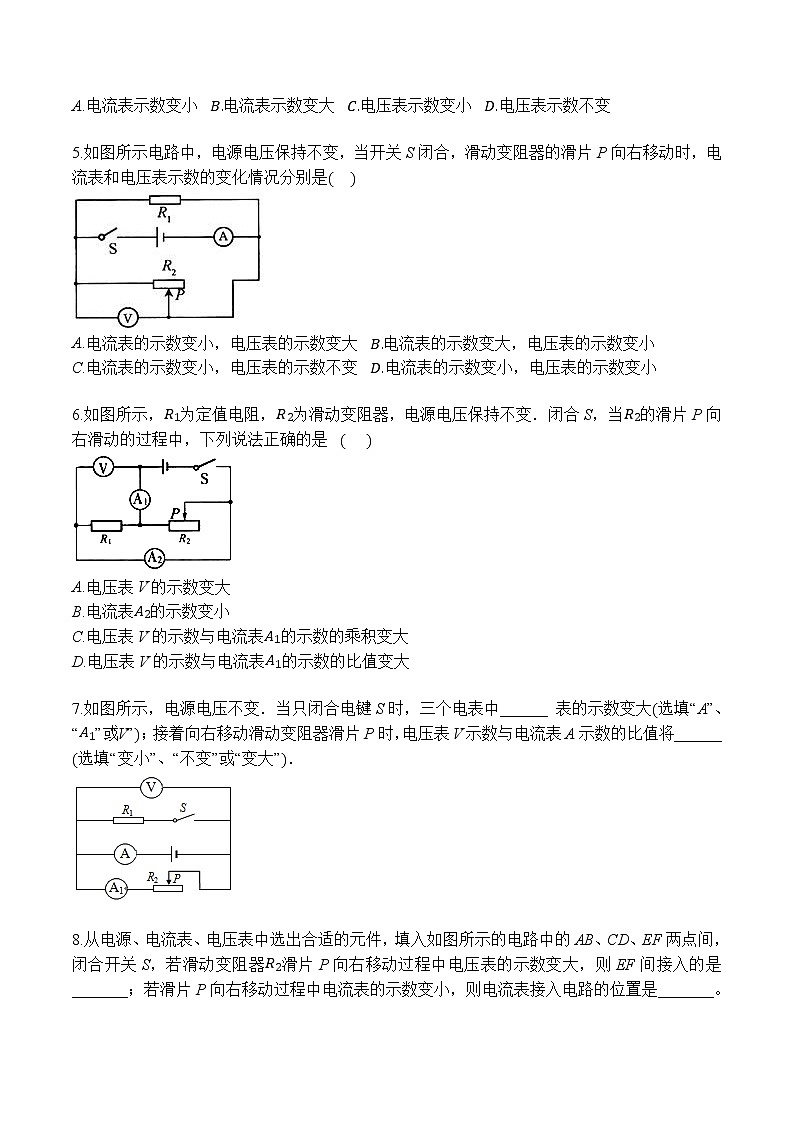

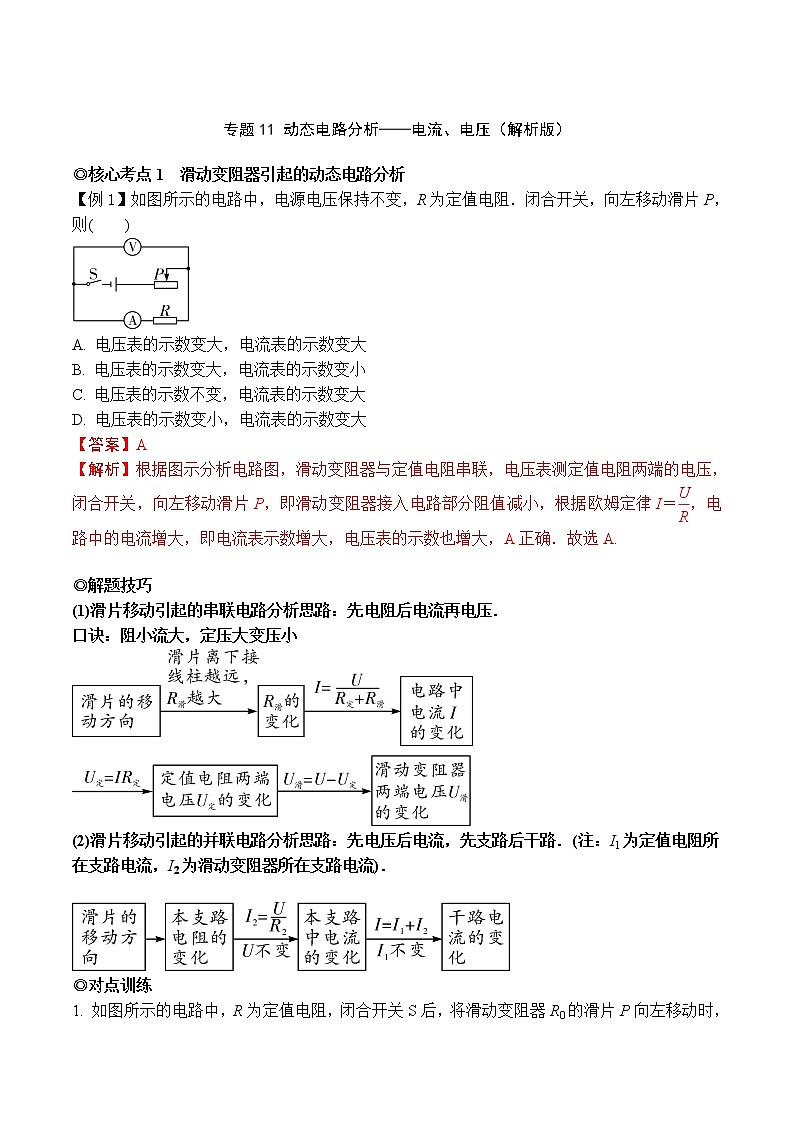

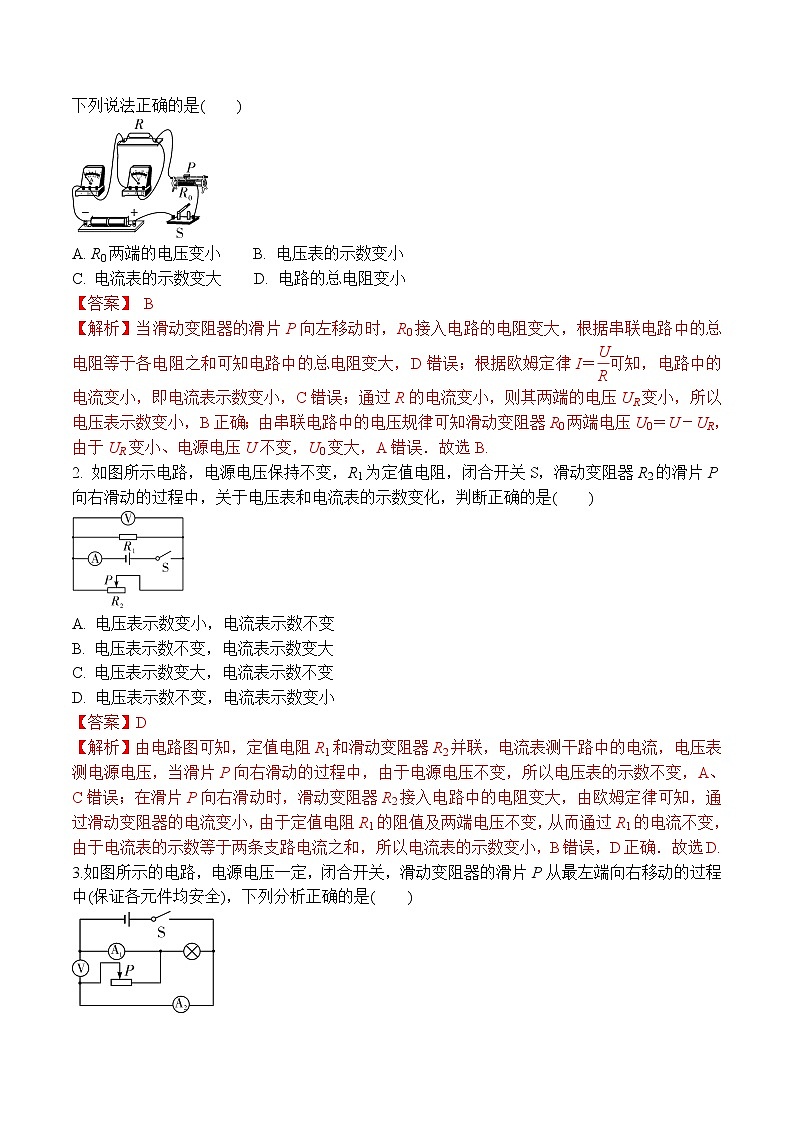

 专题11 动态电路分析——电流、电压（原卷版） ◎核心考点1  滑动变阻器引起的动态电路分析【例1】如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关，向左移动滑片P，则(　　)A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大 ◎解题技巧(1)滑片移动引起的串联电路分析思路：先电阻后电流再电压．口诀：阻小流大，定压大变压小(2)滑片移动引起的并联电路分析思路：先电压后电流，先支路后干路．(注：I1为定值电阻所在支路电流，I2为滑动变阻器所在支路电流)． ◎对点训练1. 如图所示的电路中，R为定值电阻，闭合开关S后，将滑动变阻器R0的滑片P向左移动时，下列说法正确的是(　　)A. R0两端的电压变小    B. 电压表的示数变小C. 电流表的示数变大    D. 电路的总电阻变小 2. 如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是(　　)A. 电压表示数变小，电流表示数不变B. 电压表示数不变，电流表示数变大C. 电压表示数变大，电流表示数不变D. 电压表示数不变，电流表示数变小 3.如图所示的电路，电源电压一定，闭合开关，滑动变阻器的滑片P从最左端向右移动的过程中(保证各元件均安全)，下列分析正确的是(　　)A. 电压表示数变小，灯泡亮度变亮B. 电流表示数变大，电流表示数不变C. 电压表示数与电流表示数的比值变小D. 电流表示数与电流表示数的差值变大 4.如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是 A.电流表示数变小  电流表示数变大  电压表示数变小  电压表示数不变 5.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表示数的变化情况分别是 A.电流表的示数变小，电压表的示数变大  电流表的示数变大，电压表的示数变小C.电流表的示数变小，电压表的示数不变  电流表的示数变小，电压表的示数变小 6.如图所示，为定值电阻，为滑动变阻器，电源电压保持不变．闭合S，当的滑片P向右滑动的过程中，下列说法正确的是      A.电压表V的示数变大B.电流表的示数变小C.电压表V的示数与电流表的示数的乘积变大D.电压表V的示数与电流表的示数的比值变大 7.如图所示，电源电压不变．当只闭合电键S时，三个电表中______ 表的示数变大选填“A”、“”或“V”；接着向右移动滑动变阻器滑片P时，电压表V示数与电流表A示数的比值将______ 选填“变小”、“不变”或“变大”． 8.从电源、电流表、电压表中选出合适的元件，填入如图所示的电路中的AB、CD、EF两点间，闭合开关S，若滑动变阻器滑片P向右移动过程中电压表的示数变大，则EF间接入的是_______；若滑片P向右移动过程中电流表的示数变小，则电流表接入电路的位置是_______。  9.如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低．当油面下降时，滑动变阻器连入电路的阻值将________，电流表的示数将________(选填“变大”、“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中______元件两端． ◎核心考点2 开关通断引起的动态电路分析【例2】如图所示，灯泡L1和L2(灯泡中只要有电流就能发光)相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中(　　)A.  L1变亮，电压表示数变小B.  L1变暗，电流表示数变大C.  L2亮起来，电压表示数变大D.  L2亮起来，电流表示数变小 ◎对点训练10. 如图所示，闭合开关S时灯泡L正常发光，若再闭合开关S1时，下列说法正确的是(　　)A. 灯泡变亮，电流表示数不变B. 灯泡亮度不变，电流表示数减小C. 灯泡变暗，电流表示数不变D. 灯泡亮度不变，电流表示数增大 11.如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(　　)A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变 12. 如图所示，电源两端的电压恒定，闭合开关S1，小灯泡发光，再闭合开关S2，则(　　)A. 小灯泡变亮         B. 电流表示数变小C. 电压表示数不变     D. 电路的总电阻变大 13. 如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1；再闭合开关S2、S3，电流表、电压表的示数分别为I2、U2.则正确的是(　　)A. I1＞I2　 U1＞U2      B. I1＜I2　U1＞U2C. I1＜I2　 U1＜U2      D. I1＞I2　U1＜U2 ◎核心考点3  滑动变阻器、多开关综合类【例3】如图所示，电源电压恒定，先闭合开关S1和S2，然后将滑动变阻器的滑片向下移动，在此过程中，下列说法正确的是(　　)A. 灯泡L变亮B. 通过R1的电流变小C. 电流表的示数变大D. 电流表的示数变大 14. 如图所示，电源电压保持不变．以下判断正确的是(　　)A. 同时闭合开关S1、S2、S3时，灯泡L和电阻R并联B. 只闭合开关S2、S3时，灯泡L不发光C. 只闭合开关S2时，滑片P向右移动，灯泡L变暗D. 只闭合开关S1、S3时，滑片P向右移动，电压表示数变小 14. 如图所示，电源电压不变，a、b、c为电流表或电压表．只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化．则(　　)A. a表是电压表B. 先闭合S1、S2，再闭合S3，a表示数无变化C. S1、S2、S3都闭合，移动滑片P, a、b两表示数无变化D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值 ◎核心考点4  敏感电阻类【例四】如图所示是某电子秤内部简化电路，R0是定值电阻，Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变，闭合开关，当Rx上压力增大时，随之减小的是(　　)A. 通过Rx的电流     B. 通过R0的电流C. Rx两端的电压      D. R0两端的电压  15.小华同学设计了一个检测天然气泄漏的电路如图甲所示电源电压恒定不变；为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示下列说法正确的是          ．
 A.天然气浓度增大时，电压表示数变小天然气浓度增大时，R的阻值变大C.天然气浓度减小时，电流表示数变大天然气浓度减小时，电压表示数减小 16.如图所示，一闭合电路竖直固定在一辆光滑绝缘的小车上，电路中R0为定值电阻，R为压敏电阻，其阻值随所受压力的增大而减小．将物体M放在小车上与压敏电阻接触，当小车由静止突然向右运动时，下列说法正确的是(　　)A. 电流表示数减小  B. 电压表示数减小C. 电流表示数不变  D. 电压表示数增大 17.如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏元件(阻值随温度升高而减小，电路图符号)．电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是(　　)A. 电流表示数变小B. 电流表示数不变C. 电压表示数变小D. 电压表示数变大
