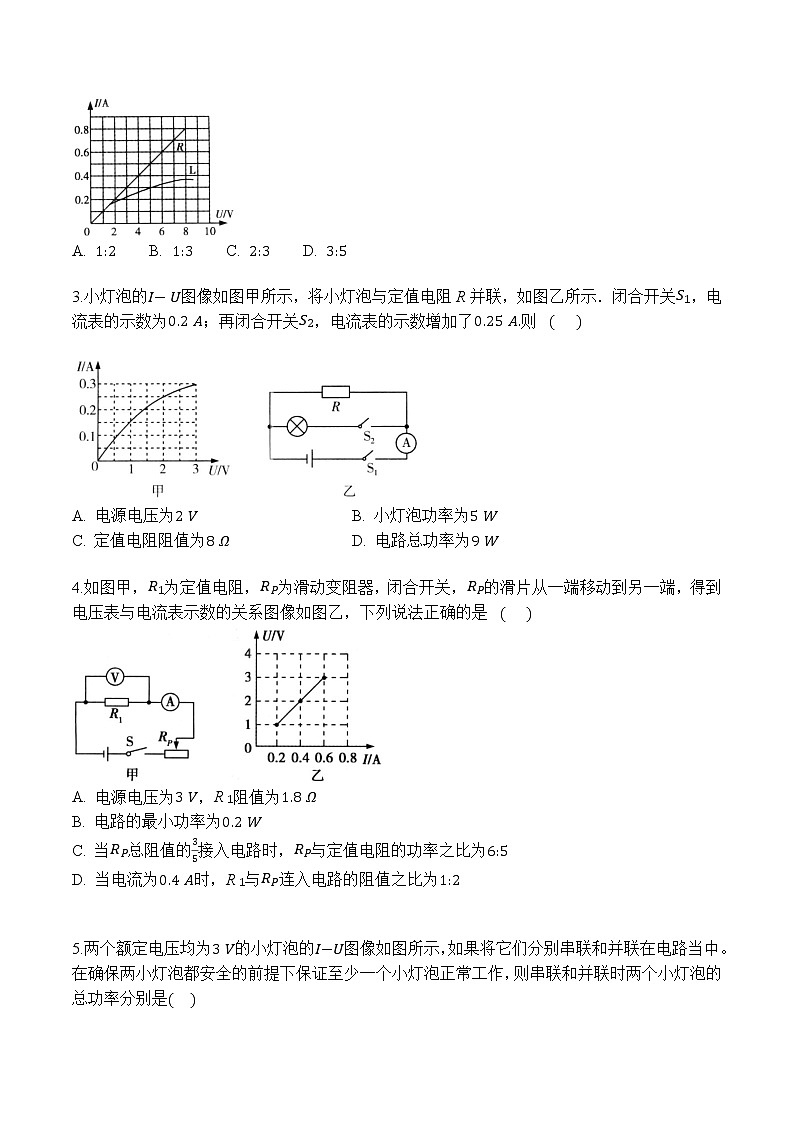

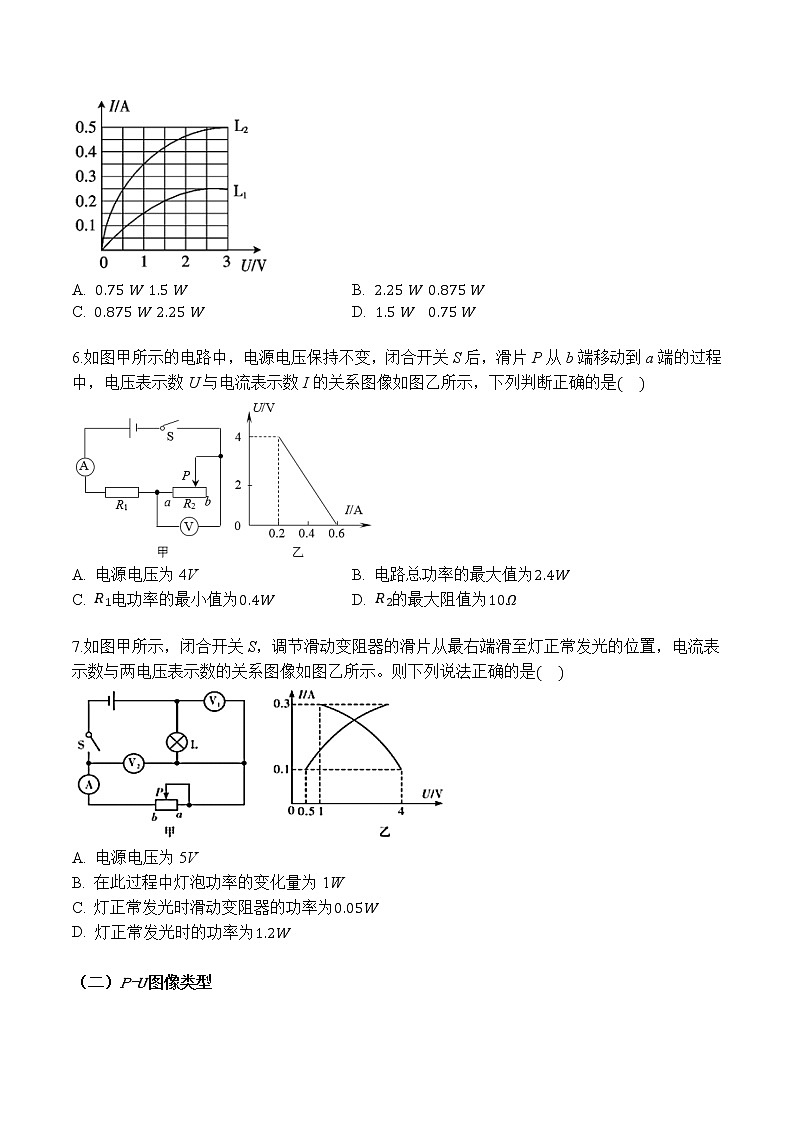

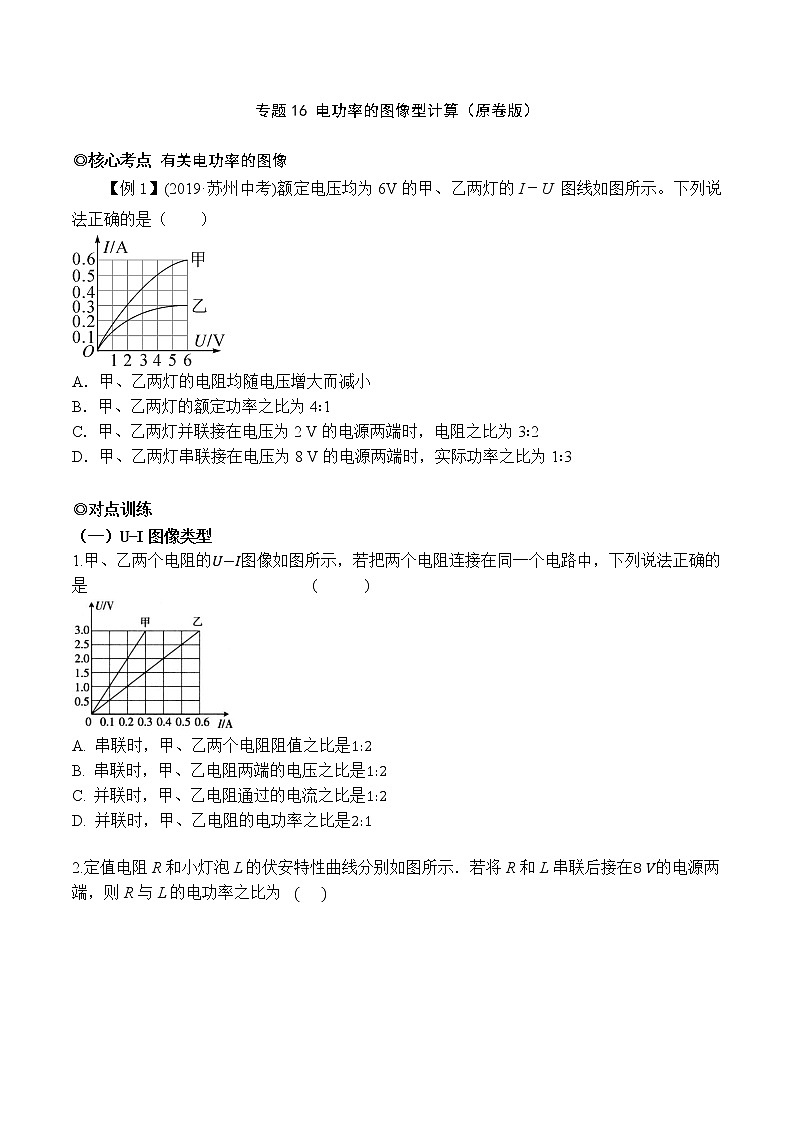

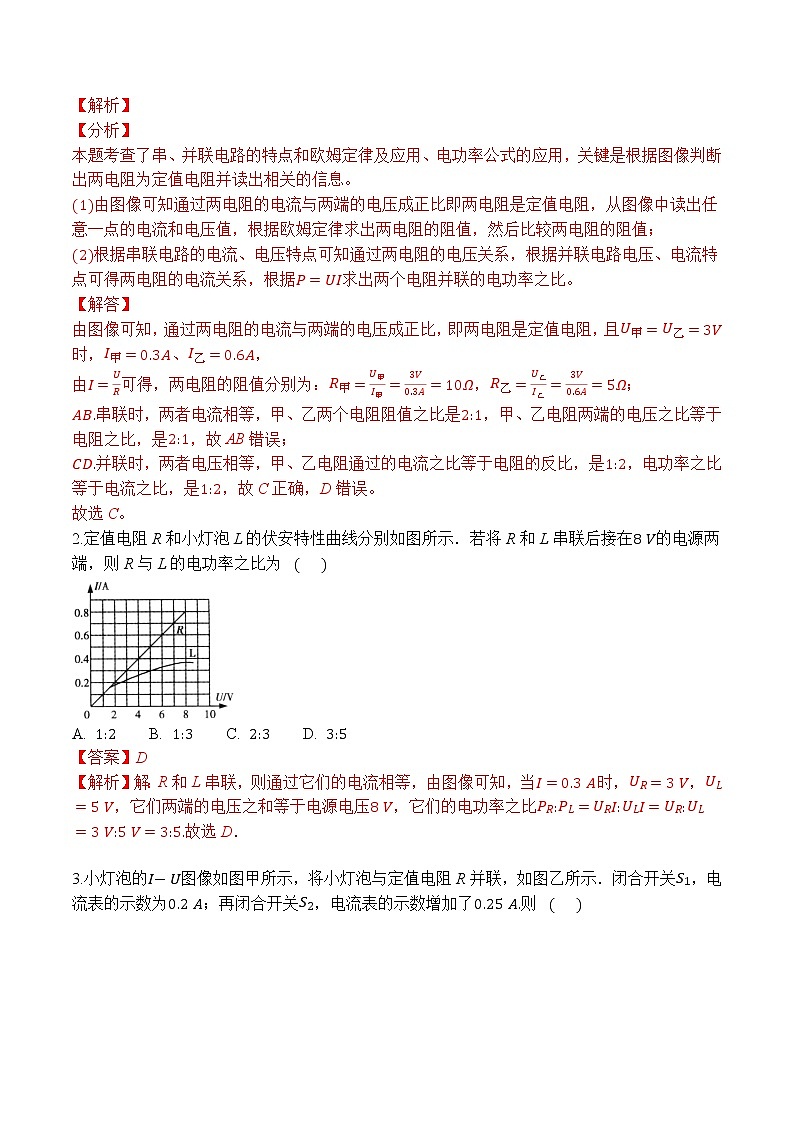

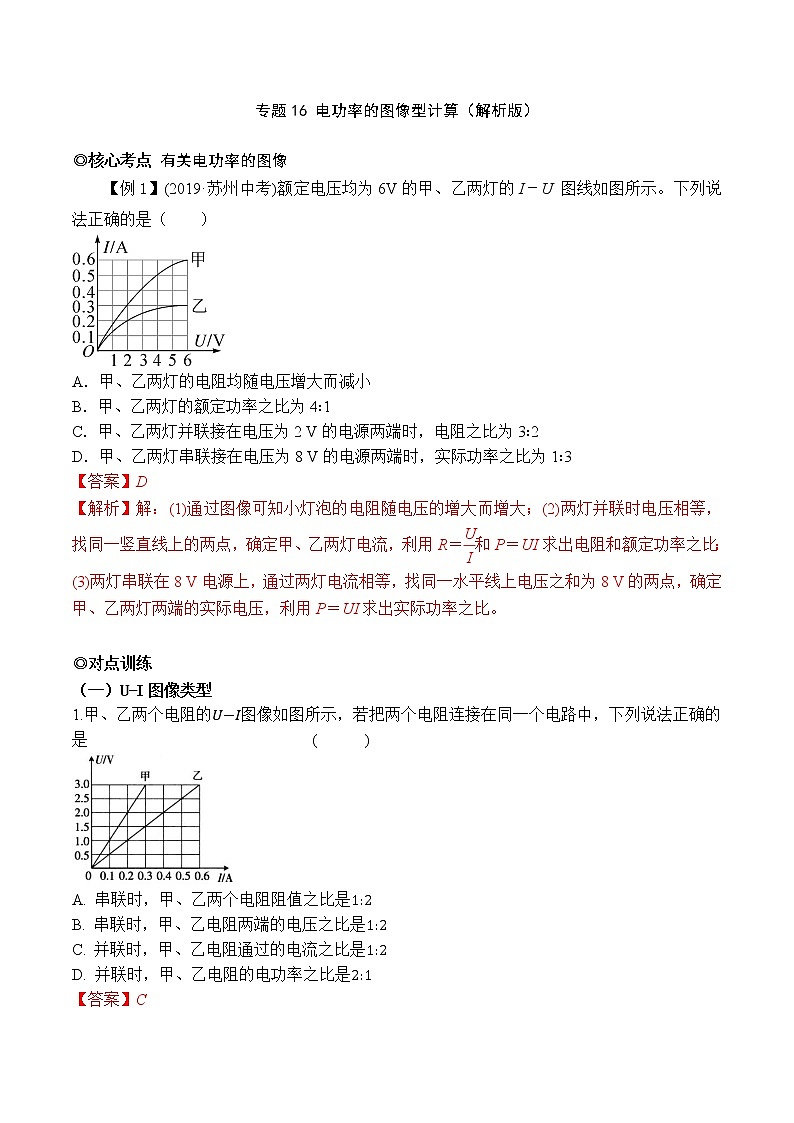

专题16 电功率的图像型计算（原卷版） ◎核心考点 有关电功率的图像【例1】(2019·苏州中考)额定电压均为6V的甲、乙两灯的I－U 图线如图所示。下列说法正确的是（    ）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4∶1C．甲、乙两灯并联接在电压为2 V的电源两端时，电阻之比为3∶2D．甲、乙两灯串联接在电压为8 V的电源两端时，实际功率之比为1∶3 ◎对点训练 （一）U-I图像类型1.甲、乙两个电阻的图像如图所示，若把两个电阻连接在同一个电路中，下列说法正确的是                            (      )A. 串联时，甲、乙两个电阻阻值之比是
B. 串联时，甲、乙电阻两端的电压之比是
C. 并联时，甲、乙电阻通过的电流之比是
D. 并联时，甲、乙电阻的电功率之比是
 2.定值电阻R和小灯泡L的伏安特性曲线分别如图所示．若将R和L串联后接在的电源两端，则R与L的电功率之比为      A.     B.     C.     D.  3.小灯泡的图像如图甲所示，将小灯泡与定值电阻R并联，如图乙所示．闭合开关，电流表的示数为；再闭合开关，电流表的示数增加了则       A. 电源电压为 B. 小灯泡功率为
C. 定值电阻阻值为 D. 电路总功率为 4.如图甲，为定值电阻，为滑动变阻器，闭合开关，的滑片从一端移动到另一端，得到电压表与电流表示数的关系图像如图乙，下列说法正确的是      A. 电源电压为，R阻值为
B. 电路的最小功率为
C. 当总阻值的接入电路时，与定值电阻的功率之比为
D. 当电流为时，R与连入电路的阻值之比为  5.两个额定电压均为的小灯泡的图像如图所示，如果将它们分别串联和并联在电路当中。在确保两小灯泡都安全的前提下保证至少一个小灯泡正常工作，则串联和并联时两个小灯泡的总功率分别是A.  B.
C.  D.    6.如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是A. 电源电压为4V B. 电路总功率的最大值为
C. 电功率的最小值为 D. 的最大阻值为 7.如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则下列说法正确的是A. 电源电压为5V
B. 在此过程中灯泡功率的变化量为1W
C. 灯正常发光时滑动变阻器的功率为
D. 灯正常发光时的功率为 （二）P-U图像类型8.如图所示的电路，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图像为A. B. C. D.
  9.在如图甲所示的电路中，分别把定值电阻、接入A、B之间进行实验，并根据电流表和电压表示数画出A、B之间电阻的图像，如图乙所示．如果把和并联后接入A、B之间进行实验，同理，可以在图乙中画出A、B之间电阻的图像则图像所对应的电阻和图像所在的区域分别是      A. R和Ⅰ B. R和Ⅲ C. R和Ⅰ D. R和Ⅲ 10.如图甲所示，为定值电阻，滑动变阻器的滑片从a端滑到b端的过程中，消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是
