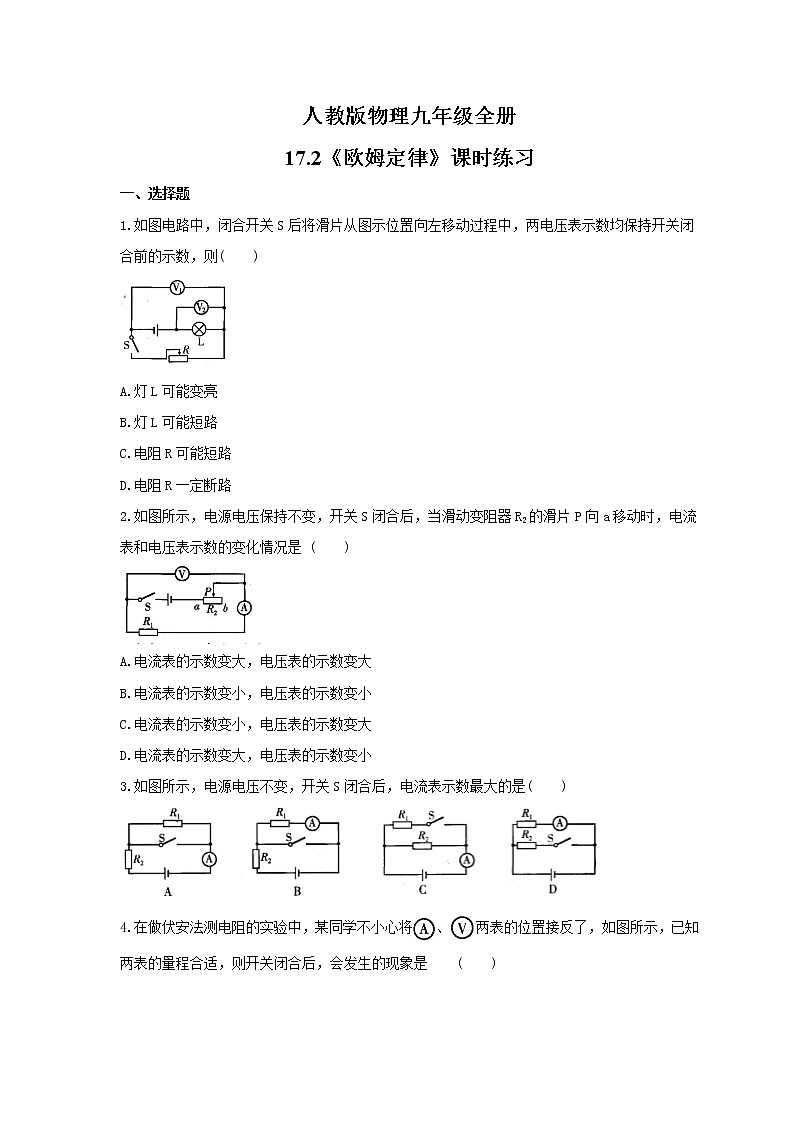

![2021年人教版物理九年级全册17.2《欧姆定律》课时练习(含答案)第1页](http://img-preview.51jiaoxi.com/2/6/12127116/0/0.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)
![2021年人教版物理九年级全册17.2《欧姆定律》课时练习(含答案)第2页](http://img-preview.51jiaoxi.com/2/6/12127116/0/1.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

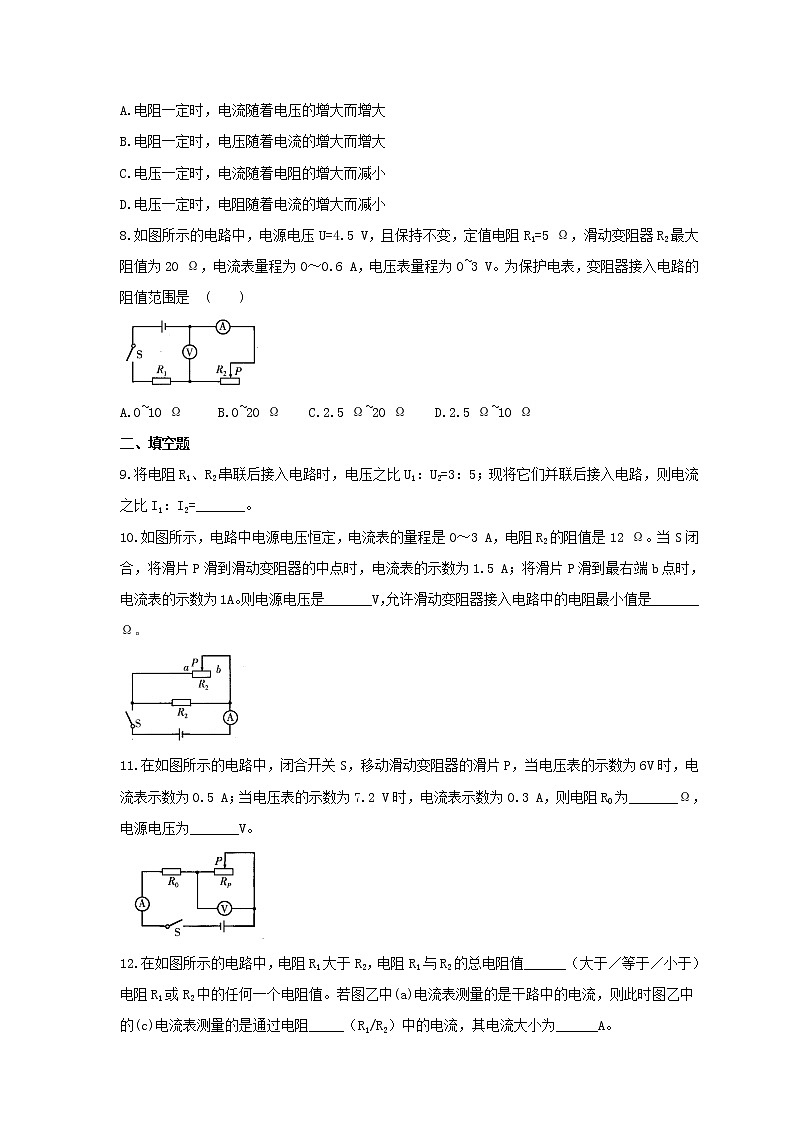

![2021年人教版物理九年级全册17.2《欧姆定律》课时练习(含答案)第3页](http://img-preview.51jiaoxi.com/2/6/12127116/0/2.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)
所属成套资源:人教版物理九年级全册 同步课时练习(含答案)
物理第2节 欧姆定律同步达标检测题
展开
这是一份物理第2节 欧姆定律同步达标检测题,共6页。试卷主要包含了2《欧姆定律》课时练习等内容,欢迎下载使用。
一、选择题
1.如图电路中,闭合开关S后将滑片从图示位置向左移动过程中,两电压表示数均保持开关闭合前的示数,则( )
A.灯L可能变亮
B.灯L可能短路
C.电阻R可能短路
D.电阻R一定断路
2.如图所示,电源电压保持不变,开关S闭合后,当滑动变阻器R2的滑片P向a移动时,电流表和电压表示数的变化情况是 ( )
A.电流表的示数变大,电压表的示数变大
B.电流表的示数变小,电压表的示数变小
C.电流表的示数变小,电压表的示数变大
D.电流表的示数变大,电压表的示数变小
3.如图所示,电源电压不变,开关S闭合后,电流表示数最大的是( )
4.在做伏安法测电阻的实验中,某同学不小心将、两表的位置接反了,如图所示,已知两表的量程合适,则开关闭合后,会发生的现象是 ( )
A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.电压表示数等于电源电压
5.将甲、乙两个定值电阻并联后接在电源两端,它们的电流与电压关系如图所示,若流过乙电阻的电流为1 A,则流过干路的电流是 ( )
A.1A B.2A C.3A D.4A
6.小军采用如图所示的电路,研究“通过某导体的电流与它的电阻的关系”,他分别用5 Ω和10 Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5 Ω更换为10 Ω,闭合开关后,滑动变阻器应该 ( )
A.保持变阻器滑片不动
B.将变阻器滑片向右移动
C.将变阻器滑片向左移动
D.更换阻值更大的滑动变阻器
7.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I-R图象,下列结论与图象相符的是 ( )
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小
8.如图所示的电路中,电源电压U=4.5 V,且保持不变,定值电阻R1=5 Ω,滑动变阻器R2最大阻值为20 Ω,电流表量程为0~0.6 A,电压表量程为0~3 V。为保护电表,变阻器接入电路的阻值范围是 ( )
A.0~10 Ω B.0~20 Ω C.2.5 Ω~20 Ω D.2.5 Ω~10 Ω
二、填空题
9.将电阻R1、R2串联后接入电路时,电压之比U1:U2=3:5;现将它们并联后接入电路,则电流之比I1:I2=_______。
10.如图所示,电路中电源电压恒定,电流表的量程是0~3 A,电阻R2的阻值是12 Ω。当S闭合,将滑片P滑到滑动变阻器的中点时,电流表的示数为1.5 A;将滑片P滑到最右端b点时,电流表的示数为1A。则电源电压是_______V,允许滑动变阻器接入电路中的电阻最小值是_______Ω。
11.在如图所示的电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5 A;当电压表的示数为7.2 V时,电流表示数为0.3 A,则电阻R0为_______Ω,电源电压为_______V。
12.在如图所示的电路中,电阻R1大于R2,电阻R1与R2的总电阻值______(大于/等于/小于)电阻R1或R2中的任何一个电阻值。若图乙中(a)电流表测量的是干路中的电流,则此时图乙中的(c)电流表测量的是通过电阻_____(R1/R2)中的电流,其电流大小为______A。
13.如图所示,电源电压保持不变,已知R1=2R2,当S1闭合、S2断开,甲、乙两表都是电流表时,两电表示数之比为_______;当S1、S2均闭合,甲、乙两表都是电压表时,两电表示数之比为_______。
14.如图所示,电压U恒定为8V,R1=12 Ω。滑动变阻器的滑片P从一端滑到另一端的过程中,电压表的示数从3V变到6V,则R2的阻值为_______Ω,滑动变阻器的最大阻值为_______Ω。
三、计算题
15.在如图所示的电路中,电源电压为6V,滑动变阻器标有“50 Ω 1 A”字样,闭合开关S,电流表的示数为0.2 A,电压表的示数为2V。求:
(1)电阻R1的阻值。
(2)此时滑动变阻器接入电路中的电阻R2的阻值。
(3)当移动滑动变阻器的滑片P时,电流表示数变化的范围。
四、实验题
16.某负温度系数(NTC)的热敏电阻R,其阻值与温度的关系如图丙所示。现用该电阻测量环境的温度,实验电路如图甲所示。
(1)根据图甲,将图乙连接完整,且使滑片向右滑动时,毫安表的示数减小。
(2)该热敏电阻的阻值随温度的升高而_______。
(3)当热敏电阻在某环境中放置足够长时间后,电压表的读数为2.0 V,毫安表读数为0.50 mA,该环境温度是_______℃。
(4)若考虑热敏电阻产生的焦耳热对其阻值的影响,测出的热敏电阻的阻值比该环境中的实际阻值_______(大/小)。
参考答案
1.答案为:B
2.答案为:A
3.答案为:C
4.答案为:D
5.答案为:C
6.答案为:B
7.答案为:C
8.答案为:D
9.答案为:5:3
10.答案为:6 2.4
11.答案为:6 9
12.答案为:小于 R2 1.2
13.答案为:2:3 3:1
14.答案为:4 16
15.答案为:(1)10 Ω (2)20 Ω (3)0.1 A~0.6 A
16.答案为:(1)如图所示
(2)减小
(3)40
(4)小
(4)由于热敏电阻的阻值随温度的升高而减小,故当热敏电阻在电路中产生热量后,会导致其测出的阻值比实际值偏小。
