2020-2021年安徽合肥市瑶海区九年级上学期物理12月月考试卷附答案

这是一份2020-2021年安徽合肥市瑶海区九年级上学期物理12月月考试卷附答案，共11页。试卷主要包含了单项选择题，填空题，实验题，计算题等内容，欢迎下载使用。

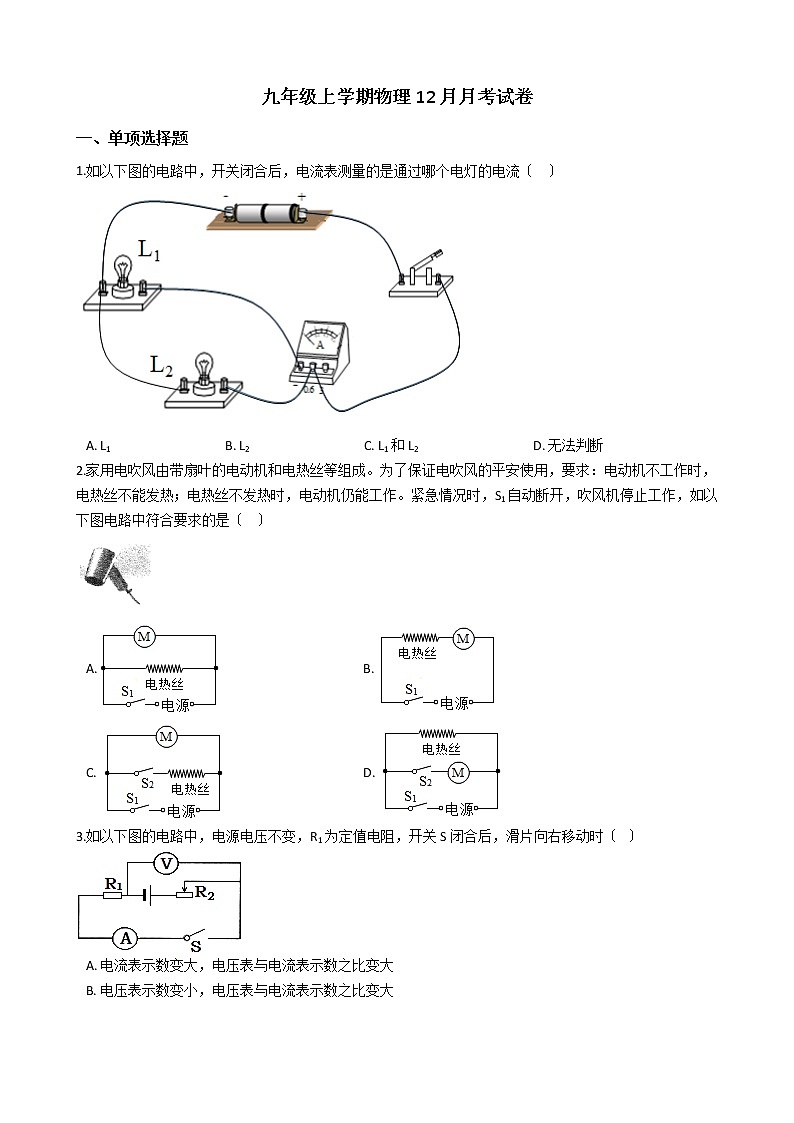

1.如以下图的电路中，开关闭合后，电流表测量的是通过哪个电灯的电流〔 〕
A. L1 B. L2 C. L1和L2 D. 无法判断
2.家用电吹风由带扇叶的电动机和电热丝等组成。为了保证电吹风的平安使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。紧急情况时，S1自动断开，吹风机停止工作，如以下图电路中符合要求的是〔 〕
A. B.
C. D.
3.如以下图的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时〔 〕
A. 电流表示数变大，电压表与电流表示数之比变大
B. 电压表示数变小，电压表与电流表示数之比变大
C. 电流表示数变大，电压表与电流表示数之比不变
D. 电流表示数变小，电压表与电流表示数之比不变

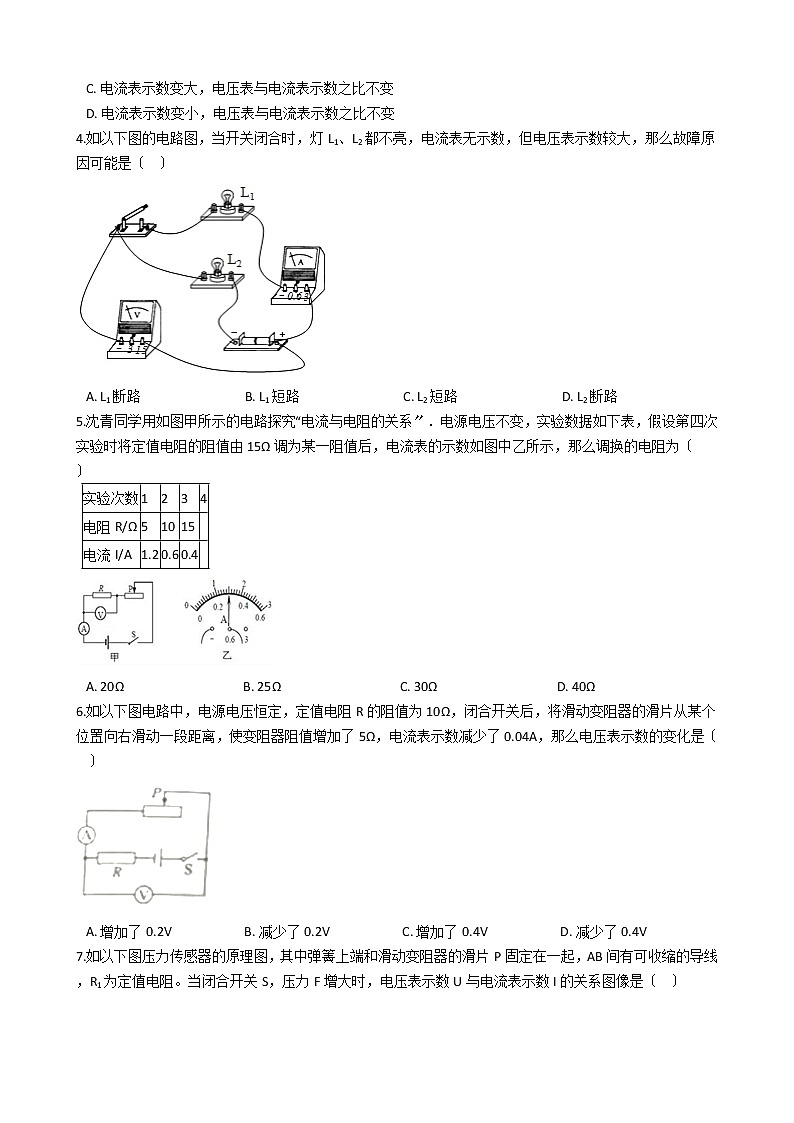

4.如以下图的电路图，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，那么故障原因可能是〔 〕
A. L1断路 B. L1短路 C. L2短路 D. L2断路
5.沈青同学用如图甲所示的电路探究“电流与电阻的关系〞．电源电压不变，实验数据如下表，假设第四次实验时将定值电阻的阻值由15Ω调为某一阻值后，电流表的示数如图中乙所示，那么调换的电阻为〔 〕
A. 20Ω B. 25Ω C. 30Ω D. 40Ω
6.如以下图电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，那么电压表示数的变化是〔 〕
A. 增加了0.2V B. 减少了0.2V C. 增加了0.4V D. 减少了0.4V

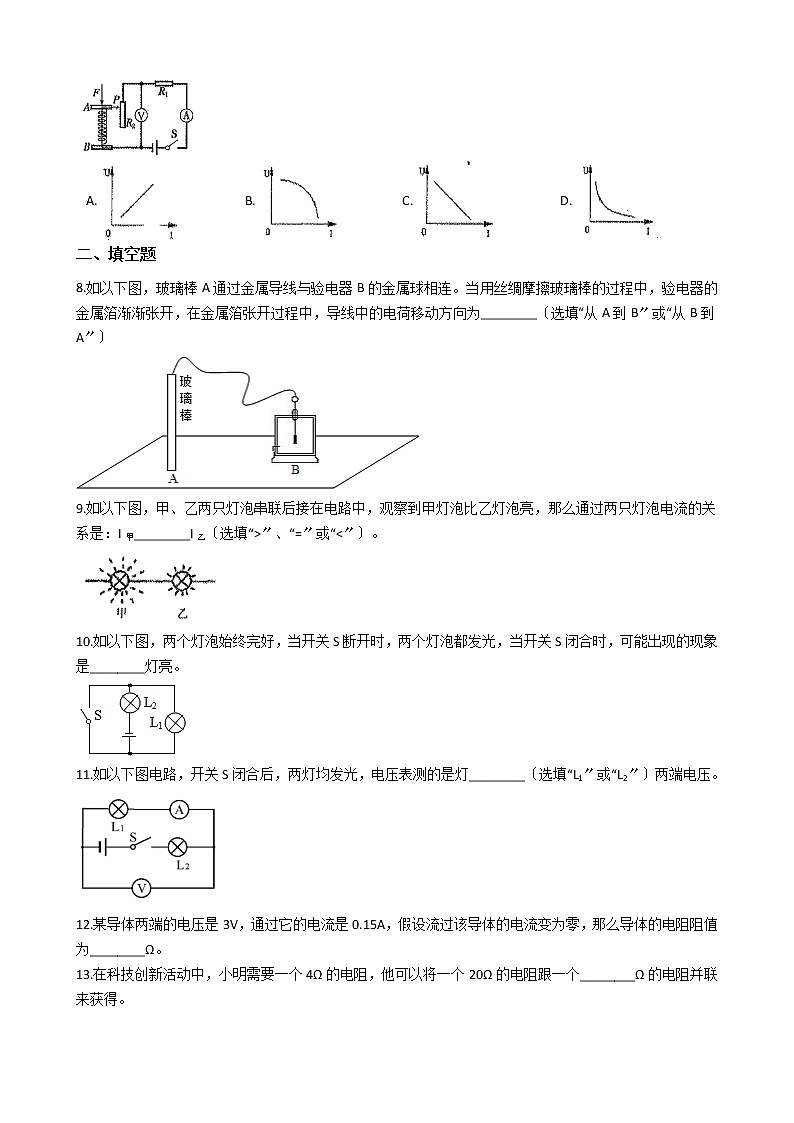

7.如以下图压力传感器的原理图，其中弹簀上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电压表示数U与电流表示数I的关系图像是〔 〕
A. B. C. D.
二、填空题
8.如以下图，玻璃棒A通过金属导线与验电器B的金属球相连。当用丝绸摩擦玻璃棒的过程中，验电器的金属箔渐渐张开，在金属箔张开过程中，导线中的电荷移动方向为________〔选填“从A到B〞或“从B到A〞〕
9.如以下图，甲、乙两只灯泡串联后接在电路中，观察到甲灯泡比乙灯泡亮，那么通过两只灯泡电流的关系是：I甲________I乙〔选填“>〞、“=〞或“<〞〕。
10.如以下图，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是________灯亮。
11.如以下图电路，开关S闭合后，两灯均发光，电压表测的是灯________〔选填“L1〞或“L2〞〕两端电压。
12.某导体两端的电压是3V，通过它的电流是0.15A，假设流过该导体的电流变为零，那么导体的电阻阻值为________Ω。
13.在科技创新活动中，小明需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个________Ω的电阻并联来获得。
14.如以下图，在电路中，假设甲、乙两处分别装入电表，当开关S闭合后，两灯均能正常发光，那么________处电表示电压表。
15.如以下图电路，两个完全相同的电流表A1、A2指针偏转相同，假设电流表A2示数为0.5A，那么通过L1的电流为________A。
16.如以下图，闭合开关后，电压表的示数为6V，A1表和A2表的示数分别为0.5A和0.2A，那么R2的阻值是________Ω。
17.如以下图，一个由镍铬合金制成的均匀圆形薄片，将直径上两个端点接入电路，其电阻是R0 ， 现将其剪成两个半圆型薄片，假设将CD两点接入电路，其电阻为________R0。
三、实验题
18.在“探究并联电路的电压规律〞实验中，小明使用了两个规格相同的灯泡。
〔1〕如图甲所示，小明已经完成局部实验电路连接，闭合开关，出现的现象是：灯泡L1、L2发光情况是________
〔2〕如图乙所示电路，将电压表的正负接线柱接a、b两点，闭合开关后，电压表的示数如图丙所示，那么电压表示数为________V。
〔3〕依次将电压表改接到c、d两点和e、f两点，发现电压表示数与(2)电压表示数相同。由此他得出结论：在并联电路中，各支路两端的电压相等，为了结论更科学，接下来应该进行的操作是_____
A.更换不同规格的灯泡，屡次实验；
B.将L1、L2的位置交换，再次进行实验；
C.保持电源、灯泡不变，屡次实验；
19.为了研究通过导体的电流与导体两端的电压的关系，小明设计了如图甲所示的电路。电源电压恒为6V，R1是定值电阻，R2是滑动变阻器。
〔1〕连接电路，闭合开关后，移动滑片P，发现电压表始终为电源电压，原因是将滑动变阻器的________〔填字母〕两个接线柱接入了电路。
〔2〕改正错误后，小明继续实验，将有关实验数据记在图乙上。根据图乙中的数据，可总结出通过导体的电流与导体两端电压的关系：________
〔3〕分析图乙可知，小明实验中所选择的滑动变阻器的规格是_______ 〔选填字母〕。
A.10Ω 2A
B.25Ω 2A
C.10Ω 0.5A
D.25Ω 0.5A
20.物理学习小组的同学们在进行测量标有2.5V字样小灯泡的电阻实验。
〔1〕请在图甲虚线框内西出实验电路图。
〔2〕正确连接电路后，闭合开关，假设小灯泡处发生断路，那么电流表和电压表示数的情况分别是：_____〔填字母〕
A.电流表有示数，电压表无示数；
B.电流表无示数，电压表有示数；
C.电流表无示数，电压表无示数；
D.电流表有示数，电压表有示数；
〔3〕排除故障后，移动滑动变阻器的滑片到不同位置，得到小灯泡的U-I图像如图乙所示，那么小灯泡正常发光时的电阻为________Ω
四、计算题
21.如以下图电源电压保持不变，R0为定值电阻阻值保持不变，只闭合S后，电压表的读数是U1 ， 再闭合S1时电压表的示数是U2。请推导电阻Rx的阻值表达式。〔用R0、U1和U2表示〕
22.如图，电源电压9V保持不变，R1和R2为定值电阻。闭合开关S后，电流表和电压表的示数分列为0.3A和3V。现用一个定值电阻R0替换R1 ， 电流表示数变为0.2A。求：
〔1〕R2的阻值；
〔2〕定值电阻R0阻值。
23.如图甲所示，电源电压保持不变，小灯泡额定电压6V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示。求：
〔1〕电源电压；
〔2〕滑动变阻器的最大阻值。
答案解析局部
一、单项选择题
1.【解析】【解答】开关闭合后，两灯并联，电流表与灯L1串联在一个支路中，故电流表测量L1通过的电流。
故答案为：A。

【分析】电流表连接时，和所测量的位置串联。
2.【解析】【解答】A．A图中电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，电动机无法独立工作，A不符合题意；
B．B图中电热丝和电动机串联，电动机不能够独立工作，B不符合题意；
C．C图中电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，C符合要求；
D．D图中电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作，D不合题意。
故答案为：C。

【分析】各用电器可以分别工作的电路，是并联电路，支路开关可以可知本支路用电器。
3.【解析】【解答】解：由图知，电阻R1与变阻器R2串联，电压表与R1并联，测量R1两端的电压；
AC、当P向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻R变大，电源电压U不变，由I= 可知电路电流变小，电流表示数变小，故AC错误．
B、由U=IR可知，电阻R1两端电压变小，即电压表示数变小；
又因为电压表是电流表示数的比值等于R1的阻值，而R1为定值电阻，所以电压表与电流表示数的比值不变，故B错误．
D、电流表测量电路中的电流，电压表与电流表的示数之比等于电阻R1的阻值，R1为定值电阻，所以电压表与电流表的示数之比不变，故D正确．
应选D．
【分析】〔1〕由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流，电压表测电阻R1两端电压；当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况．〔2〕由电路图知，电流表测电路电流，电压表测电阻R1两端电压，由欧姆定律可以判断电压表与电流表示数之比方何变化．
4.【解析】【解答】如以下图的电路图，L1、L2串联，电压表测灯L1两端电压，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，那么故障原因可能是与电压表并联的L1断路。
故答案为：A。

【分析】在串联电路中，电流表无示数，电压表示数接近电源电压，电压表测量的位置断路。
5.【解析】【解答】探究“电流与电阻的关系〞时，要保持不同的定值电阻两端的电压不变，据此由1、2、3次实验时的数据，根据欧姆定律可得出定值电阻两端的电压为：U=1.2A ，由图乙可读出电流表示数为0.3A，那么调换的电阻为R .
故答案为：A

【分析】利用电流和电阻的乘积计算电压；探究电流和电阻关系时，电压表示数不变，根据电流表选择的量程和指针位置测量电流，利用电压和电阻的比值计算电流。
6.【解析】【解答】解：原电路中，R与变阻器串联，电压表测变阻器的电压，电流表测电路中的电流，
将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I1、I2 ， R两端的电压分别为从U1、U2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大；由串联电路电压的规律，R的电压减小；
对R而言，由欧姆定律I= ，
R= = ，由合分比定量，R= ，
故△U=R△I=10Ω×0.04A=0.4V，即R减小的电压，
根据串联电路电压的规律，各局部电压之和等于电源电压，故变阻器增加的电压等于R减小的电压，即电压表示数增加了0.4V．
应选C．
【分析】分析电路的连接，滑动变阻器的滑片从某个位置向右滑动一段距离，判断变阻器连入电路中的电阻变化，由分压原理，判断电压表示数变化；由串联电路电压的规律确定R的电压变化；
对R而言，由欧姆定律分别得出两种状态下电阻的表达式，由合分比定量，得出R减小的电压，根据串联电路电压的规律，变阻器增加的电压等于R减小的电压．
7.【解析】【解答】当闭合开关S后，两个电阻串联，电压表测量滑动变阻器两端电压，压力F增大时，滑片P下移，变阻器接入的电阻变大，根据串联分压，电压表示数U与电流表示数I的关系式为
由此可知二者成线性递减关系。
故答案为：C。

【分析】在串联电路中，电阻越大，分压越大，电流越小。
二、填空题
8.【解析】【解答】当用丝绸摩擦玻璃棒的过程中，玻璃棒A失去电子带正电，又因为玻璃棒与验电器B通过金属导线相连接，B处电子通过导线流向A，即导线中的电荷移动方向为从B到A。
【分析】丝绸摩擦的玻璃棒失去电子带正电；电子转移时，从电阻多传向电阻少，电荷的定向移动形成电流。
9.【解析】【解答】串联电路电流处处相等，甲、乙两只灯泡串联后接在电路中，即使观察到甲灯泡比乙灯泡亮，通过两只灯泡电流还是相等的，即I甲=I乙。
【分析】在串联电路中，电流处处相等。
10.【解析】【解答】当开关S闭合时，灯泡L1被短路，电路为L2的简单电路，那么灯泡L1不发光，灯泡L2发光。
【分析】当导线和用电器并联时，用电器短路，不能工作。
11.【解析】【解答】如以下图电路，小灯泡 L1和L2的连接方式为串联；电压表并联到了灯泡L1的两端，测量L1的电压。
【分析】电压表和所测量的位置并联使用。
12.【解析】【解答】某导体两端的电压是3V，通过它的电流是0.15A，那么电阻大小为
导体电阻是物质的一种属性，其大小与两端电压或通过的电流无关，假设流过该导体的电流变为零，导体的电阻阻值为20Ω。

【分析】利用电压和电流的比值计算电阻；导体电阻是物质的属性，与电压、电流无关。
13.【解析】【解答】因为并联电路总电阻的倒数等于各电阻倒数之和，所以
所以R2=5Ω。

【分析】在并联电路中，结合并联电路电阻规律，计算电阻大小。
14.【解析】【解答】两灯泡要想正常工作，连接方式必须并联，而甲与L1串联，乙与两灯泡并联，因此甲处为电流表，乙处为电压表。
【分析】根据电路中的电流，电流表和所测量的位置串联，电压表和所测量的位置并联。
15.【解析】【解答】两个完全相同的电流表A1、A2指针偏转相同，说明选择的量程不同，由电路图可知，两个灯泡是并联的，电流表 测的是干路电流，电流表 测的是灯泡L2的电流，假设电流表A2示数为0.5A，那么电流表 的示数应为2.5A，那么通过L1的电流为
【分析】在并联电路中，干路电流等于各支路电流之和。
16.【解析】【解答】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，电压表测电源的电压，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流I2=I-I1=0.5A-0.2A=0.3A
因并联电路中各支路两端的电压相等，R2的阻值 =20Ω

【分析】在并联电路中，干路电流等于各支路电流之和；利用电压和电流的比值计算电阻。
17.【解析】【解答】一个由镍铬合金制成的均匀圆形薄片，将直径上两个端点接入电路，相当于两个半圆型薄片并联连接；由 可知，一个半圆型薄片的电阻为2R0；假设将CD两点接入电路，半圆薄片可以看作两个四分之一薄片的并联，此时的总电阻为 。
【分析】当材料和横截面积一定时，长度越大，电阻越大；当材料和长度一定时，横截面积越大，电阻越小。
三、实验题
18.【解析】【解答】(1)如图甲所示，电压表串联在了电路中，闭合开关，出现的现象是：两灯都不发光。(2)由实验电路可知电源是两节干电池，电压表所选用的量程是小量程，那么电压表示数为2.8V。(3)由于小明使用了两个规格相同的灯泡，故所得出的结论具有偶然性，为了使结论更科学，接下来应该进行的操作是更换不同规格的灯泡，屡次实验，A项符合题意，故答案为：A。
【分析】〔1〕当导线和灯泡并联时，灯泡短路，不发光；〔2〕根据电池个数判断电源电压，根据电压表选择的量程和指针位置测量电压；〔3〕探究电压规律时，更换不同规格的灯泡，屡次实验可以探究普遍性。
19.【解析】【解答】(1)电压表始终为电源电压，原因是滑动变阻器不分压，故将CD两个接线柱接入了电路。(2)根据图乙中的数据，可总结出通过导体的电流与导体两端电压的关系：电阻一定时，电流与电压成正比。(3)分析图乙可知，实验所用的定值电阻是
电源电压是6V，那么滑动变阻器最大分压5V，由串联分压比等于电阻比可知，滑动变阻器最大阻值不小于 ，再由电路中最大电流为1A可知，小明实验中所选择的滑动变阻器的规格是25Ω 2A，B项符合题意，故答案为：B。

【分析】〔1〕当滑动变阻器连接两个上面接线柱时，滑动变阻器不分压，移动滑片电阻不变；〔2〕电阻一定时，通过导体的电流与电压成正比；〔3〕根据串联电路电压规律计算滑动变阻器分压，利用电压和电流的比值计算电阻。
20.【解析】【解答】(1)“测量小灯泡的电阻〞实验需要用到电源、开关、导线、电压表、电流表、滑动变阻器，故电路图为：
；(2)假设小灯泡处发生断路，那么电流表无示数，电压表有示数且接近电源电源，B项符合题意，故答案为：B。(3)根据小灯泡的U-I图像可知小灯泡正常发光时的电阻为

【分析】〔1〕测量灯泡电阻时，电压表和灯泡并联，电流表、滑动变阻器和灯泡串联；〔2〕电压表测量的位置断路时，电压表示数接近电源电压，电流表无示数；〔3〕利用电压和电流的比值计算电阻大小。
四、计算题
21.【解析】【分析】根据串联电路电压规律，计算分压大小，利用电压和电阻的比值计算电流，利用电压和电流的比值计算电阻。
22.【解析】【分析】〔1〕利用电压和电流的比值计算电阻；〔2〕根据总电压和电流的比值计算总电阻，结合串联电路电阻规律计算一局部电阻。
23.【解析】【分析】〔1〕当电压表连接在电源两端时，测量电源电压；〔2〕利用电压和电流的比值计算电阻大小。实验次数
1
2
3
4
电阻R/Ω
5
10
15

电流I/A
1.2
0.6
0.4
