2020-2021年安徽省淮南市九年级上学期物理12月联考试卷附答案

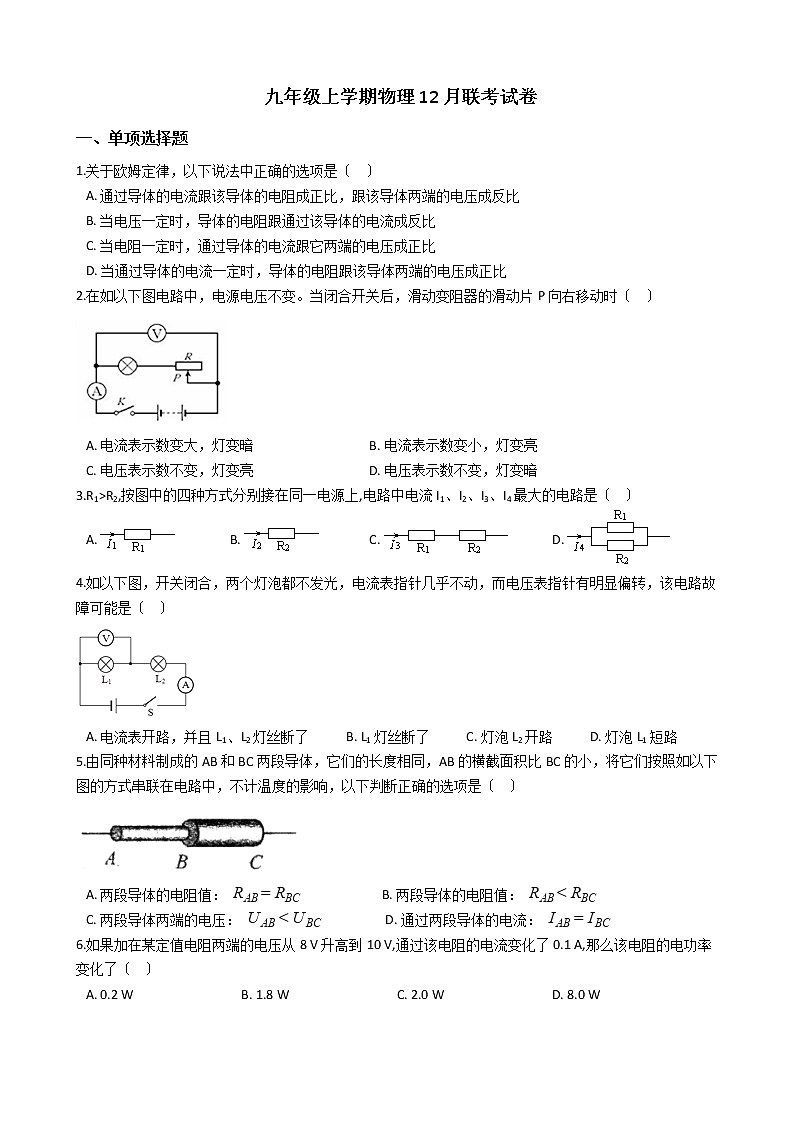

 九年级上学期物理12月联考试卷

一、单项选择题

1.关于欧姆定律，以下说法中正确的选项是〔   〕

A. 通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B. 当电压一定时，导体的电阻跟通过该导体的电流成反比
C. 当电阻一定时，通过导体的电流跟它两端的电压成正比
D. 当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比

2.在如以下图电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时〔   〕

A. 电流表示数变大，灯变暗                                    B. 电流表示数变小，灯变亮
C. 电压表示数不变，灯变亮                                    D. 电压表示数不变，灯变暗

3.R1>R2,按图中的四种方式分别接在同一电源上,电路中电流I1、I2、I3、I4最大的电路是〔   〕

A.              B.              C.              D.

4.如以下图，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是〔   〕

A. 电流表开路，并且L1、L2灯丝断了           B. L1灯丝断了           C. 灯泡L2开路           D. 灯泡L1短路

5.由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如以下图的方式串联在电路中，不计温度的影响，以下判断正确的选项是〔   〕

A. 两段导体的电阻值：                          B. 两段导体的电阻值：
C. 两段导体两端的电压：                     D. 通过两段导体的电流：

6.如果加在某定值电阻两端的电压从8 V升高到10 V,通过该电阻的电流变化了0.1 A,那么该电阻的电功率变化了〔   〕

A. 0.2 W                                  B. 1.8 W                                  C. 2.0 W                                  D. 8.0 W

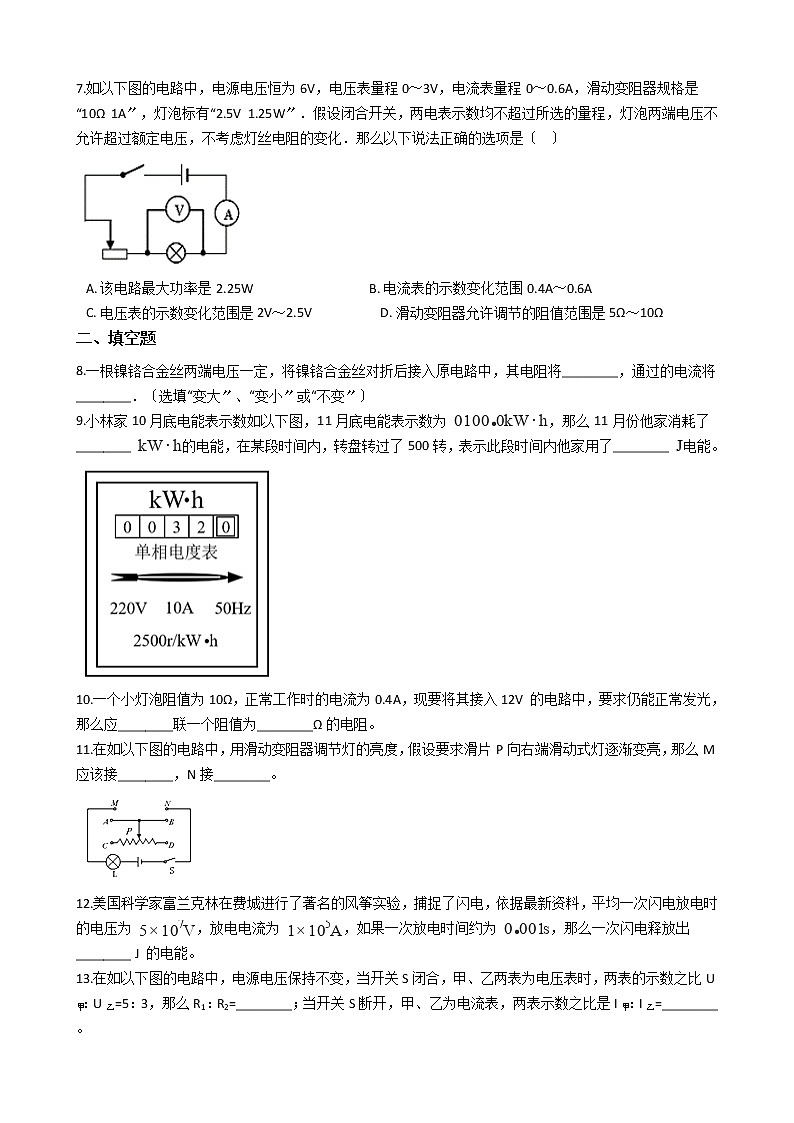

7.如以下图的电路中，电源电压恒为6V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω  1A〞，灯泡标有“2.5V  1.25W〞．假设闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．那么以下说法正确的选项是〔   〕

A. 该电路最大功率是2.25W                                    B. 电流表的示数变化范围0.4A～0.6A
C. 电压表的示数变化范围是2V～2.5V                     D. 滑动变阻器允许调节的阻值范围是5Ω～10Ω

二、填空题

8.一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将________，通过的电流将________．〔选填“变大〞、“变小〞或“不变〞〕

9.小林家10月底电能表示数如以下图，11月底电能表示数为 ，那么11月份他家消耗了________ 的电能，在某段时间内，转盘转过了500转，表示此段时间内他家用了________ 电能。

10.一个小灯泡阻值为10Ω，正常工作时的电流为0.4A，现要将其接入12V 的电路中，要求仍能正常发光，那么应________联一个阻值为________Ω的电阻。

11.在如以下图的电路中，用滑动变阻器调节灯的亮度，假设要求滑片P向右端滑动式灯逐渐变亮，那么M应该接________，N接________。

12.美国科学家富兰克林在费城进行了著名的风筝实验，捕捉了闪电，依据最新资料，平均一次闪电放电时的电压为 ，放电电流为 ，如果一次放电时间约为 ，那么一次闪电释放出________ J 的电能。

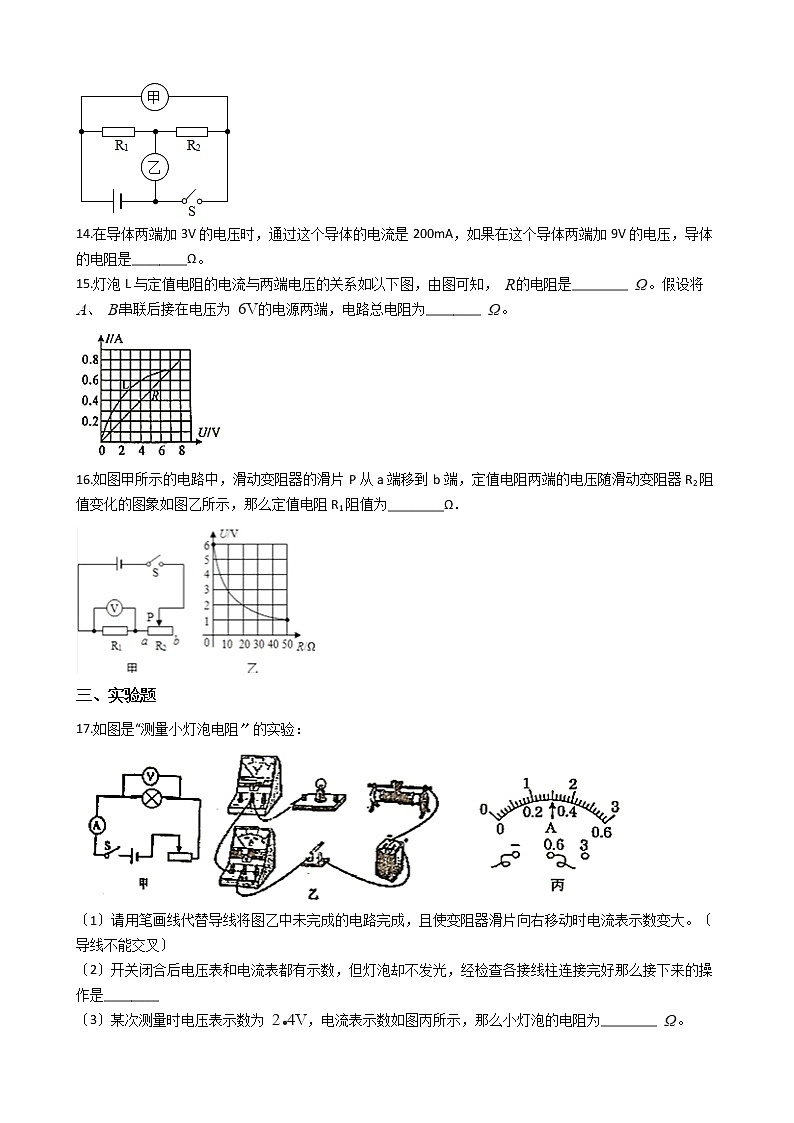

13.在如以下图的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：3，那么R1：R2=________；当开关S断开，甲、乙为电流表，两表示数之比是I甲：I乙=________。

14.在导体两端加3V的电压时，通过这个导体的电流是200mA，如果在这个导体两端加9V的电压，导体的电阻是________Ω。

15.灯泡L与定值电阻的电流与两端电压的关系如以下图，由图可知， 的电阻是________ 。假设将 、 串联后接在电压为 的电源两端，电路总电阻为________ 。

16.如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，那么定值电阻R1阻值为________Ω．

三、实验题

17.如图是“测量小灯泡电阻〞的实验：

〔1〕请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大。〔导线不能交叉〕

〔2〕开关闭合后电压表和电流表都有示数，但灯泡却不发光，经检查各接线柱连接完好那么接下来的操作是________

〔3〕某次测量时电压表示数为 ，电流表示数如图丙所示，那么小灯泡的电阻为________ 。

〔4〕另一同学分别测出小灯泡在不同亮度下的电阻，然后求出平均值作为小灯泡的电阻，同组的另一同学说他这样做不对，其原因是________。

18.在探究“电流与电阻的关系〞的实验过程中，小明选择了 、 、 、 五个电阻进行实验，电路如以下图。

〔1〕闭合开关前，滑动变阻器的滑片应置于最________〔填“左〞或“右〞〕端；

〔2〕为到达实验目的，滑动变阻器除了起到保护电路的作用外，还起到________的作用；

〔3〕实验中，当把 的电阻换成 的电阻后，应把变阻器滑片向________〔填“左〞或“右〞〕滑动，同时眼盯住电压表才可能到达这个目的；

〔4〕根据实验数据，作出 图像如以下图。根据实验目的分析图像可得出结论：________。

四、计算题

19.在如以下图的电路中，电源电压为 且不变，滑动变阻器 上标有“ ， 〞字样，闭合开关S，移动滑片 到某位置时，电压表、电流表的示数分别为 和 。求：

〔1〕滑动变阻器 接入电路的电阻；

〔2〕电阻 的阻值；

〔3〕在移动滑片 的过程中，通过电阻 的最大电流。

20.小明家中的电热饮水机，其铭牌上的局部参数如表所示。电热饮水机的主要元件是发热电阻 。

〔1〕当加热状态时电路中的电阻大小，此时流过电路的电流大小？

〔2〕将质量为 、初温为 的水在一标准大气压下加热至沸腾，水吸收的热量是多少？〔 〕

〔3〕假设饮水机正常工作的加热效率为 ，将水加热至沸腾需要多长时间？〔结果保存整数〕

21.如以下图，电源电压U为12V且保持不变，滑动变阻器R2的最大阻值为50Ω．当开关S闭合、S1断开，P在b端时，电流表的示数为0.2A；当S、S1均闭合，P在a端时，电流表的示数为1.5A．不考虑温度对电阻的影响，求：

〔1〕灯泡L的电阻RL；

〔2〕电阻R1的阻值．

答案解析局部

一、单项选择题

1.【解析】【解答】A．通过导体的电流跟该导体两端的电压成正比，跟该导体的电阻成反比，A不符合题意；

BD．电阻是导体的属性，与导体的材料、粗细、长短、温度有关，与电压和电流无关，所以当电压一定时，导体的电阻跟通过该导体的电流成反比这说法不正确，当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比这说法也不正确，B、D不符合题意；

C．根据 可知，当电阻一定时，通过导体的电流跟它两端的电压成正比，C符合题意。

故答案为：C。


【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，但是可以利用欧姆定律结合电流和电压求解它的电阻。

2.【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测电源的电压，电流表测电路中的电流，∵电源的电压不变，∴滑片移动时，电压表的示数不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I＝ ，∴电路中的电流变小，即电流表的示数变小，A不符合题意；∵P＝I2R，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗，BC不符合题意，D符合题意。

故答案为：D.

【分析】在串联电路中各用电器分压之和是电源电压，电阻变大时电流减小.

3.【解析】【解答】∵R并＜R1＜R2＜R串  ， 接在同一电源上∴并联时电流最大.

故答案为：D．

【分析】电阻越串越大，大于其中的任意一个；电阻越并越小，小于其中的任意一个．

4.【解析】【解答】解：A、如果电流表开路，两只灯泡L1、L2灯丝断了不能发光，电压表、电流表无示数．不符合题意；

B、如果灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；

C、如果灯泡L2开路，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；

D、如果灯泡L1短路不能发光，L2能够发光．不符合题意．

应选B．

【分析】闭合开关两灯都不亮，原因有两个：断路或短路．两灯串联都不亮，所以不可能是一灯短路，只能是断路．

5.【解析】【解答】AB、AB和BC是由同种材料制成的且长度相同，BC的横截面积大于AB的横截面积，所以BC的电阻小于AB的电阻，AB选项错误；

CD、因为串联电路处处电流相等，又因为U=IR可知AB两端的电压大于BC两端的电压．

C选项错误，D选项正确．

故答案为：D


【分析】两段导体串联，电流相同；两段导体是串联关系，串联分压，分得的电压和电阻成正比。

6.【解析】【解答】电阻两端的电压变化，电阻保持不变，当电阻两端的电压为8V时，通过电阻的电流为 当电阻两端的电压为10V时，通过电阻的电流为 ，由于电流的变化量 ，由①②③解得R=20Ω，电阻电功率变化量： ．

故答案为：B．


【分析】利用欧姆定律求解电阻的阻值，利用功率公式P=U2/R求解功率再做差即可。

7.【解析】【解答】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流． (1)由P=UI可得，灯泡的额定电流：IL= = =0.5A，

因串联电路中各处的电流相等，且电流表的量程为0∼0.6A，变阻器允许通过的最大电流为1A，所以,电路中的最大电流I大=0.5A，B不符合题意；

由I= 可知，灯泡的电阻和此时电路中的总电阻：

RL= = =5Ω,R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R滑小=R−RL=12Ω−5Ω=7Ω，D不符合题意；

该电路的最大功率：P大=UI大=6V×0.5A=3W，A不符合题意 (2)当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡两端的电压最小，

此时电路中的电流：I小= = =0.4A，

电压表的最小示数：UL小=I小RL=0.4A×5Ω=2V，

因灯泡两端电压不允许超过额定电压,那么电压表的最大示数：UL大=2.5V，

所以，电压表的示数变化范围2V∼2.5V，C符合题意．

故答案为：C


【分析】灯泡和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合灯泡的电阻和滑动变阻器的最大电阻求解灯泡分得的电压的范围。

二、填空题

8.【解析】【解答】解：将镍铬合金丝对折后，合金丝的长度变短、横截面积变大，所以镍铬合金丝的电阻变小．因为合金丝两端的电压不变，根据公式I= ，电压不变，导体中的电流与导体的电阻成反比，电阻变小，所以电流将变大．

故答案为：变小；变大．

【分析】要解决此题，需要掌握影响电阻大小的因素，知道导体越短、横截面积越大，那么电阻越小．同时掌握欧姆定律的内容，根据I= ，能够分析电流和电压、电流和电阻之间的关系，在分析时要注意运用控制变量法．

9.【解析】【解答】由题意可知，小林家11月份消耗的电能W=100.0kW∙h-32.0kW∙h=68kW∙h根据表盘可知电能表转2500转电能表消耗1kW∙h的电能，转500转时消耗的电能为
【分析】通过月初和月末电能表的示数求解本月消耗的电能，再利用度和焦耳之间的进率进行单位换算即可。通过电能表的表盘可以看出，每消耗一度电转盘转动2500圈，结合题目给出的转盘转动的圈数求解消耗的电能。

10.【解析】【解答】解：由欧姆定律得：

灯泡的额定电压U=IR=0.4A×10Ω=4V；

因电源电压为12V，故应串联电阻分得另外的U’=12V-4V=8V的电压；

那么由欧姆定律得：串联电阻的阻值R= =20Ω；

故答案为：串，20．


【分析】根据U=IR可求出灯泡的额定电压；根据电源电压为12V，可求出串联电阻分得另外的U’，再根据欧姆定律得串联电阻的阻值.

11.【解析】【解答】滑动变阻器的滑片右移,灯泡变亮,功率变大,根据P＝I2R，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短.M应该接A或B，N接D.
故答案为：A或B；D。

【分析】滑动变阻器的使用要一上一下，滑片远离“一下〞时，电阻变大。

12.【解析】【解答】由题意知：平均一次闪电放电时的电压为 ，放电电流为 ，如果一次放电时间约为 ，那么一次闪电释放出电能为
【分析】求解电流做功，利用公式W=UIt求解即可，U是用电器两端的电压，I是流过用电器的电流，t是用电器工作的时间。

13.【解析】【解答】由电路图可知R1和R2串联在电路中，乙表测R2两端的电压，甲表测电源电压，R1两端的电压为U1=U甲-U乙

根据U甲：U乙=5：3，R1和R2两端的电压比为2：3，根据串联电路中分压特点R1：R2=2：3如果甲乙两表为电流表，当开关S断开时，电路为R1和R2的并联电路，甲表测通过R2的电流，乙表测干路电流，根据并联电路电流特点I1：I2=3：2

I甲：I乙＝5：2


【分析】两个表为电压表，那么两个电阻串联，串联分压，分得的电压与电阻成正比，结合电压表示数求解电阻比值；两个表为电流表，那么两个电阻并联，并联分流，分得的电流与电阻成反比，结合电阻求解电流比值。

14.【解析】【解答】根据 可知，这个导体的电阻

导体的电阻是导体本身的一种性质，它的大小与流过它的电流大小、两端的电压无关，所以如果在这个导体两端加9V的电压，导体的电阻还是15Ω。


【分析】结合定值电阻的电流和电压，利用欧姆定律求解定值电阻两端的电阻即可。

15.【解析】【解答】由图象可知，当电阻R两端电压为6V时，通过电阻的电流为0.6A，R的电阻为 假设将 、 串联后接在电压为 的电源两端，由图象可知当通过电路的电流为0.4A时，灯L两端的电压为2V，电阻R两端的电压为4V，此时灯L的电阻为

电路的总电阻R总＝R+RL＝10Ω+5Ω＝15Ω


【分析】结合定值电阻的电流和电压，利用欧姆定律求解定值电阻两端的电阻；两电阻串联，串联分压，相加为总电压，结合图像求解此时的电流。

16.【解析】【解答】由图甲所示电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压；由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电源两端电压，由图乙所示图象可知，电源电压U=6V；由图示图象可知，R2=20Ω时，U1=2V，根据串联电路的总电压等于各电阻两端的电压之和可知

电路电流

由 得


【分析】当滑动变阻器接入电路中的电阻为零时，定值电阻两端的电压为电源电压，当滑动变阻器接入电路中的电阻最大时，利用欧姆定律求解电路电流，结合电源电压求解总电阻，减去滑动变阻器的电阻即为定值电阻阻值。

三、实验题

17.【解析】【解答】(1)电压表要并联在小灯泡两端，为控制小灯光两端电压，滑动变阻器和小灯泡串联，变阻器滑片向右移动时电流表示数变大，要接右下接线柱，如以以下图所示

；(2)电压表和电流表都有示数说明电路正常工作，小灯泡不发光是由于通过小灯泡的电流太小，接下来要调节滑动变阻器，增大通过小灯泡的电流使其正常发光。(3)由图丙可知电流表示数为0.3A，根据欧姆定律小灯光此时的电阻为 (4)小灯泡灯丝的电阻随温度的变化而变化，不同亮度时灯丝电阻不同，不能用求平均值的方法求小灯泡的电阻。


【分析】〔1〕滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱；
〔2〕滑动变阻器接入电路中的电阻过大，导致电流太小，应减小滑动变阻器接入电路中的电阻；
〔3〕结合电阻的电流和电压，利用欧姆定律求解电阻两端的电阻即可；
〔4〕电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大。

18.【解析】【解答】(1)为防止电路中的电流过大，在开关闭合之前，应将滑片滑到阻值最大处，由图甲可知，应移至最左端。(2)本实验探究“电流与电阻的关系〞，要控制安理会电阻两端电压不变，当接入电路的电阻值不同时，其两端电压也会发生改变，通过改变滑动变阻接入电路的阻值，能保持定值电阻两端的电压不变。(3)根据串联电路的分压原理，把5Ω换成10Ω，电阻分压变大，滑动变阻器分压变小，为保持电阻两端电压不变，应减小电阻分压，增大滑动变阻器分压，应使滑动变阻器接入电路的阻值变大，由图示电路图可知，闭合开关后应向左移动滑片。(4)由图象可知，电压不变时，通过导体的电流与导体的电阻成反比。
【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端；
〔2〕要研究电流和电阻的关系，需要保证电阻的电压不变；
〔3〕定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻此时的电压判断滑动变阻器的移动方向；
〔4〕通过实验最后得出，当电压一定时，电流和电阻成反比。

四、计算题

19.【解析】【分析】〔1〕电压表测量滑动变阻器两端的电压，结合电流利用欧姆定律求解电阻即可；
〔2〕串联分压，结合电源电压和滑动变阻器两端的电压求解定值电阻的电压，结合电流利用欧姆定律求解电阻；
〔3〕滑动变阻器接入电路的电阻为零时电流最大，利用欧姆定律求解即可。

20.【解析】【分析】〔1〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；利用功率的变形公式I=P/U求解用电器的电流即可；
〔2〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；
〔3〕利用水吸收的热量除以加热效率即为加热器释放的热量，除以加热器的功率即为加热时间。

21.【解析】【分析】串联电路中分电压，结合欧姆定律计算电阻大小，在并联电路中的总电流等于各支路电流之和，结合电压和电流计算电阻的大小.
