专题02光现象
第3期


一、单选题
1．（2021·黑龙江齐齐哈尔市·中考真题）下列现象中属于光沿直线传播的是（　　）
A． 左侧的黑板反光 B． 日食的形成
C． 叶脉通过露珠成放大的像 D． 雨后天空出现彩虹
【答案】B
【详解】
A．左侧的黑板反光是光的反射，故A不符合题意；
B．日食的形成是光的直线传播，故B符合题意；
C．叶脉通过露珠成放大的像，是光的折射，故C不符合题意；
D．雨后天空出现彩虹是光的折射，故D不符合题意。
故选B。
2．（2021·浙江杭州市·中考真题）α一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的是（　　）

A．α1＞γ1 B．α2＞γ2 C．α1＝α2 D．γ1＝γ2
【答案】A
【详解】
A．光线从空气中斜射入玻璃砖中，折射角小于入射角，则α1＞γ1，故A正确；
B．光线从玻璃砖中斜射入空气中，折射角大于入射角，则α2＜γ2，故B错误；
CD．因两条法线是平行的，则由几何知识可知γ1＝α2，所以α1＞α2，γ1＜γ2，故CD错误。
故选A。
3．（2021·湖南常德市·中考真题）柳叶湖风景区是人们喜欢游玩的地方，在湖边行走，经常会看到“鸟在水中飞，鱼在云中游”的美丽画面，人们所观察到的“飞鸟”和“游鱼”（　　）
A．都是反射形成的像
B．都是折射形成的像
C．分别是反射和折射形成的像
D．分别是折射和反射形成的像
【答案】C
【详解】
光在传播到不同物质时，在分界面上改变传播方向又返回原来物质中的现象，叫做光的反射；光的折射是指光从一种介质斜射入另一种介质时，传播方向发生改变，从而使光线在不同介质的交界处发生偏折的现象。人们所观察到的“飞鸟”，是飞鸟在水面上呈现的虚像，是光的反射现象，“游鱼”是鱼反射的光线经过水中传播到空气中，进入人眼，是光的折射现象，故ABD不符合题意，C符合题意。
故选C。
4．（2021·黑龙江齐齐哈尔市·中考真题）下列物理现象中，说法正确的是（　　）
A．连通器各部分中的液面高度总是相同的
B．在医院的手术室，病房中经常用紫外线灯来灭菌
C．悬挂着的吊灯受到重力和吊灯对吊线的拉力是一对平衡力
D．骆驼的脚掌宽大，能轻松地在沙漠中行走，是利用增大受力面积来减少压力
【答案】B
【详解】
A．连通器里装着同种液体，静止时，各部分中的液面高度是相同的，故A错误；
B．在医院的手术室，病房中经常用紫外线灯来灭菌，利用紫外线杀菌，故B正确；
C．悬挂着的吊灯受到重力这个力的受力物体是吊灯，和吊灯对吊线的拉力，受力物体是吊线，物体不同，且方向相同，故不是平衡力，故C错误；
D．骆驼的脚掌宽大，能轻松地在沙漠中行走，是利用增大受力面积来减少压强，故D错误。
故选B。

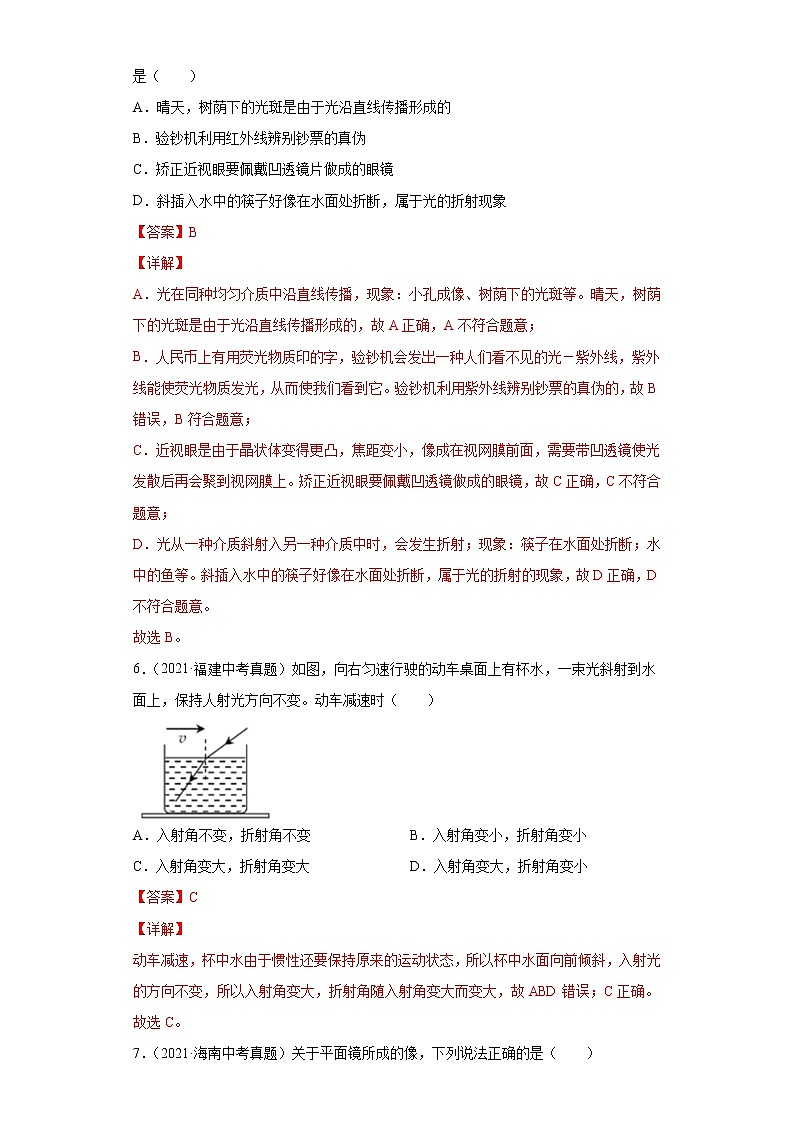

5．（2021·湖北十堰市·中考真题）小明在笔记中整理了有关光现象的说法，其中错误的是（　　）
A．晴天，树荫下的光斑是由于光沿直线传播形成的
B．验钞机利用红外线辨别钞票的真伪
C．矫正近视眼要佩戴凹透镜片做成的眼镜
D．斜插入水中的筷子好像在水面处折断，属于光的折射现象
【答案】B
【详解】
A．光在同种均匀介质中沿直线传播，现象：小孔成像、树荫下的光斑等。晴天，树荫下的光斑是由于光沿直线传播形成的，故A正确，A不符合题意；
B．人民币上有用荧光物质印的字，验钞机会发出一种人们看不见的光－紫外线，紫外线能使荧光物质发光，从而使我们看到它。验钞机利用紫外线辨别钞票的真伪的，故B错误，B符合题意；
C．近视眼是由于晶状体变得更凸，焦距变小，像成在视网膜前面，需要带凹透镜使光发散后再会聚到视网膜上。矫正近视眼要佩戴凹透镜做成的眼镜，故C正确，C不符合题意；
D．光从一种介质斜射入另一种介质中时，会发生折射；现象：筷子在水面处折断；水中的鱼等。斜插入水中的筷子好像在水面处折断，属于光的折射的现象，故D正确，D不符合题意。
故选B。
6．（2021·福建中考真题）如图，向右匀速行驶的动车桌面上有杯水，一束光斜射到水面上，保持人射光方向不变。动车减速时（　　）

A．入射角不变，折射角不变 B．入射角变小，折射角变小
C．入射角变大，折射角变大 D．入射角变大，折射角变小
【答案】C
【详解】
动车减速，杯中水由于惯性还要保持原来的运动状态，所以杯中水面向前倾斜，入射光的方向不变，所以入射角变大，折射角随入射角变大而变大，故ABD错误；C正确。
故选C。
7．（2021·海南中考真题）关于平面镜所成的像，下列说法正确的是（　　）
A．像比物体大 B．像比物体小 C．像是实像 D．像是虚像
【答案】D
【详解】
平面镜成的像为正立等大的虚像，故ABC错误，D正确。
故选D。
8．（2021·黑龙江中考真题）下列关于光现象的分析与描述正确的是（　　）
A．平面镜成像大小与物体到镜面的距离有关，物体距平面镜越近所成的像越大
B．站在湖水边，看到“鱼儿”在清澈的水中游动，我们实际看到的是鱼儿的实像
C．缤纷的彩虹是由于光的色散形成的
D．月亮是自然光源
【答案】C
【详解】
A．根据平面镜成像规律，平面镜成像大小与物体大小相等，像的大小与到镜面的距离无关，故A错误；
B．站在湖水边看到“鱼儿”在清澈的水中游动，这是光从空气斜射入水中发生的折射现象形成的虚像，故B错误；
C．缤纷的彩虹是由于太阳光经空中悬浮的小水珠折射形成的，白光经折射后分解成各种色光，这就是光的色散，故C正确；
D．可以自己发光的物体叫光源，月亮本身不发光，故月亮不是自然光源，故D错误。
故选C。

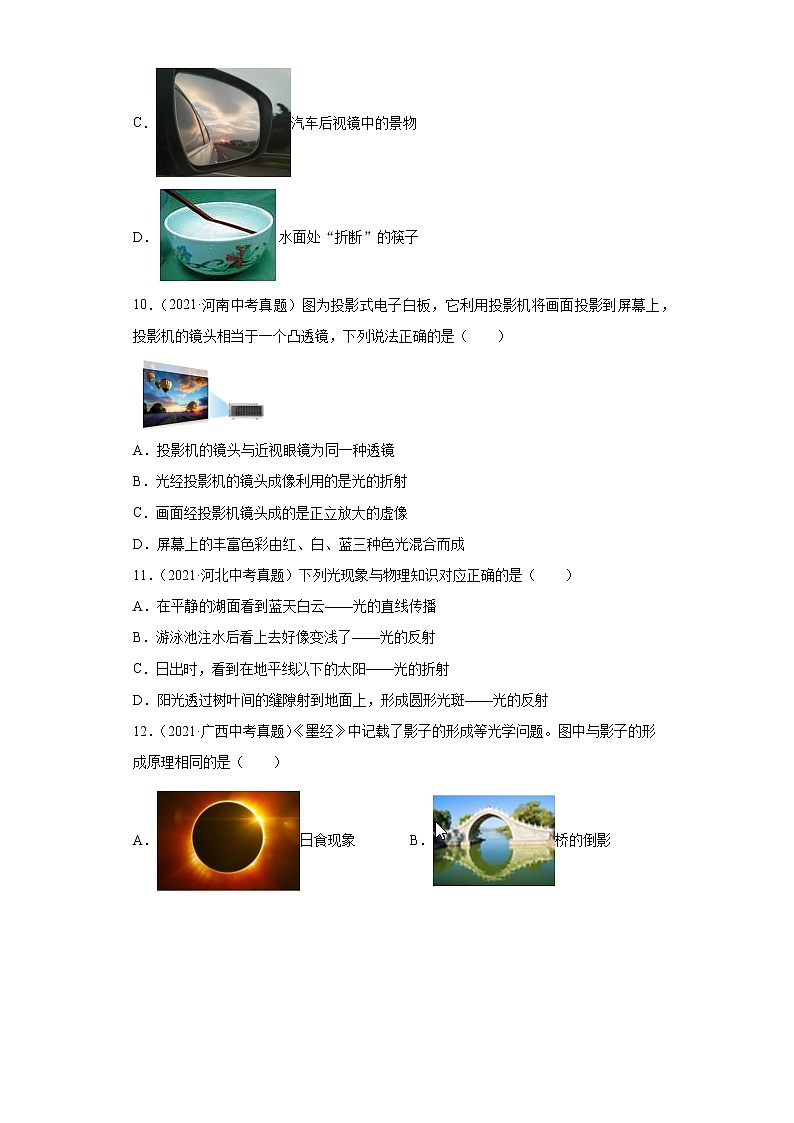

9．（2021·黑龙江中考真题）如图所示的现象中，属于光的直线传播的是（　　）
A．水中桥的倒影
B．地面上鸽子的影子
C．汽车后视镜中的景物
D．水面处“折断”的筷子
【答案】B
【详解】
A．平静的水面相当于平面镜，水中桥的倒影为平面成像，属于光的反射，故A不符合题意；
B．光是沿直线传播的，当光遇到不透明的物体，就会在物体后面形成阴影区域，这就是影子，地面上鸽子的影子属于光的直线传播，故B符合题意；
C．汽车的后视镜中为凸面镜，在汽车后视镜中看到的景物属于光的反镜形成的虚像，故C不符合题意；
D．水面处“折断”的筷子是光从空气斜射入水时发生的折射现象，故D不符合题意。
故选B。
10．（2021·河南中考真题）图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机的镜头相当于一个凸透镜，下列说法正确的是（　　）

A．投影机的镜头与近视眼镜为同一种透镜
B．光经投影机的镜头成像利用的是光的折射
C．画面经投影机镜头成的是正立放大的虚像
D．屏幕上的丰富色彩由红、白、蓝三种色光混合而成
【答案】B
【详解】
A．投影机的镜头是凸透镜，与近视眼镜是发散透镜，即凹透镜，故是不同的透镜，故A错误；
B．光经投影机的镜头成像利用的是光的折射，光经过透镜发生折射，故B正确；
C．画面经投影机镜头成的是倒立的放大的实像，故C错误；
D．屏幕上的丰富色彩由红、绿、蓝三种色光混合而成，故D错误。
故选B。
11．（2021·河北中考真题）下列光现象与物理知识对应正确的是（　　）
A．在平静的湖面看到蓝天白云——光的直线传播
B．游泳池注水后看上去好像变浅了——光的反射
C．日出时，看到在地平线以下的太阳——光的折射
D．阳光透过树叶间的缝隙射到地面上，形成圆形光斑——光的反射
【答案】C
【详解】
A．在平静的湖面看到蓝天白云是光的反射现象，故A错误；
B．游泳池注水后看上去好像变浅了是光的折射现象，故B错误；
C．日出时，看到在地平线以下的太阳是光的折射现象，故C正确；
D．阳光透过树叶间的缝隙射到地面上，形成圆形光斑是光的直线传播现象，故D错误。
故选C。
12．（2021·广西中考真题）《墨经》中记载了影子的形成等光学问题。图中与影子的形成原理相同的是（　　）
A．日食现象 B．桥的倒影
C．水中“断笔” D．雨后彩虹
【答案】A
【详解】
影子的形成原理是光沿直线传播，比如：日食、月食、手影、皮影、立竿见影等。
A．日食是当月亮正好在太阳和地球之间时，月球挡住了太阳照射在地球上的光线而形成的，属于光的直线传播现象，故A正确；
B．桥的倒影是平面镜成像，属于光的反射现象，故B错误；
C．水中“断笔”是笔反射的光从水中斜射入空中时发生折射形成的，故C错误；
D．雨后天空出现彩虹，是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散现象，属于光的折射，故D错误。
故选A。
13．（2021·青海中考真题）2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（　　）
A．月球挡住太阳光形成的
B．地球挡住太阳光形成的
C．月球表面反射太阳光形成的
D．太阳光经大气层折射后形成的
【答案】B
【详解】
当太阳、地球、月球在同一直线上，地球位于太阳和月球之间时，太阳发出的沿直线传播的光被不透明的地球完全挡住，太阳光照不到地球上，在地球上完全看不到月球的现象叫“月全食”。故ACD错误，只有B正确。
14．（2021·青海中考真题）许多物理学家为人类的进步做出了巨大的贡献，下列叙述中对应关系正确的是（　　）
A．牛顿发现了杠杆平衡条件
B．伽利略最早测出了大气压强的值
C．奥斯特发现了电流的磁效应
D．阿基米德最早揭开了光的颜色之谜
【答案】C
【详解】
A．最早发现了杠杆平衡条件的是阿基米德，故A错误；
B．托里拆利最早测出了大气压强的值，故B错误；
C．奥斯特发现了电流周围存在磁场，即电流的磁效应，故C正确；
D．牛顿最早揭开了光的颜色之谜，即光的色散，故D错误。
故选C。
15．（2021·四川眉山市·中考真题）下列光现象中，属于光的反射现象的是（　　）
A．通过平静的湖面可以看到蓝天白云
B．游泳池注水后，看上去好像变浅了
C．太阳光经过三棱镜后可以产生彩色光带
D．阳光透过树叶的缝隙射到地面上，形成圆形光斑
【答案】A
【详解】
A．通过平静的湖面可以看到蓝天白云，是白云通过光的反射，在水面上成像，故A符合题意；
B．游泳池注水后，看上去好像变浅了，是池底反射的光从水中斜射入空气中时发生折射，折射角大于入射角，折射光线偏离法线，人逆着折射光线看到的比实际位置偏高的虚像，故B不符合题意；
C．太阳光经过三棱镜后可以产生彩色光带，是光的色散现象，属于光的折射，故C不符合题意；
D．阳光透过树叶的缝隙射到地面上，形成圆形光斑，是光通过树叶缝隙沿直线传播形成的小孔成像现象，故D不符合题意。
故选A。
16．（2021·四川眉山市·中考真题）声现象与我们的生活息息相关，下列关于声现象说法中正确的是（　　）
A．关闭门窗是为了在声源处减弱噪声
B．超声波粉碎结石是利用声波具有能量
C．声音在真空中传播的速度是
D．“闻其声知其人”是根据声音的响度来区分的
【答案】B
【详解】
A．关闭门窗是为了在传播过程中减弱噪声，故A错误；
B．声可以传递信息，也可以传递能量。超声波粉碎结石是利用声波具有能量，故B正确；
C．声音的传播需要介质，声音不能在真空中传播，光在真空中的传播速度为，故C错误；
D．声音的三特性有：音调、响度、音色。“闻其声知其人”是根据声音的音色来区分的，故D错误。
故选B。
17．（2021·江苏泰州市·中考真题）下列现象中，由于光的反射形成的是（　　）
A．泰州大桥在水中的“倒影” B．日食
C．雨后天空出现的彩虹 D．池水变“浅”
【答案】A
【详解】
A．泰州大桥在水中的“倒影”属于平面镜成像，是由于光的反射形成的，故A符合题意；
B．日食原因是光的直线传播，故B不符合题意；
C．雨后天空出现的彩虹是由光的色散形成的，属于光的折射，故C不符合题意；
D．池水变“浅”是由光的折射形成的，故D不符合题意。
故选A。
18．（2021·山东临沂市·中考真题）我市滨河景区湿地公园是全国最大的城市湿地公园，大量珍稀水禽在此迁徙繁殖，如图所示，一只白鹭正在平静的水面上展翅起飞。关于白鹭在水中所成的像，下列说法正确的是（　　）

A．水中的像是光的折射形成的
B．白鹭飞得越高，水中的像越小
C．河水越深，水中的像离水面越远
D．水中的像与白鹭关于水面对称
【答案】D
【详解】
A．白鹭在水中所成的像，是平面镜成像，属于光的反射，故A错误；
B．根据平面镜成像的特点：像与物大小相等，可知白鹭飞得越高，水中的像大小不变，故B错误；
C．根据平面镜成像的特点：像与物到平面镜的距离相等，可知不会因为河水变深导致水中的像离水面越远，故C错误；
D．根据平面镜成像的特点：平面镜所成的像与物体关于镜面对称，可知水中的像与白鹭关于水面对称，故D正确。
故选D。
19．（2021·山东临沂市·中考真题）2021年5月15日，我国“天问一号”火星探测器稳稳降落在火星的乌托邦平原，探测器经过借助火星大气进行气动减速等一系列减速措施后，再经过反推发电机进行动力减速，距离火星表面100m时，进入悬停阶段，完成精避障和缓速下降后抵达火星表面，如图所示，下列判断错误的是（　　）

A．探测器与地面控制系统间靠电磁波传递信息
B．反推发电机利用了热值大，密度小的燃料
C．悬停阶段，探测器相对火星表面是静止的
D．落地后，探测器的影子是光的反射形成的
【答案】D
【详解】
A．电磁波传播不需要介质，探测器与地面控制系统间靠电磁波传递信息，故A正确，不符合题意；
B．热值大的燃料，相同质量完全燃烧放热更多，密度小，相同体积质量小，更轻便，故B正确，不符合题意；
C．悬停阶段，探测器相对火星表面位置不变，是静止的，故C正确，不符合题意；
D．探测器的影子是光的直线传播形成的，故D错误，符合题意。
故选D。
20．（2021·山东临沂市·中考真题）2021年5月26日，天空先后出现超级月亮和月全食的少见天象，与月全食成因相同的是（　　）
A．墙上“兔” B．水中“塔”
C．空中“桥” D．镜中“字”
【答案】A
【详解】
月全食是由光在真空或同种均匀介质中沿直线传播形成的；
A．墙上“兔”属于影子，是由光的直线传播形成的，故A符合题意；
B．水中“塔”是倒影，属于平面镜成像，是由于光的反射形成的现象，故B不符合题意；
C．空中“桥”是彩虹，是光的色散现象，是由光的折射形成的，故C不符合题意；
D．镜中“字”是光的折射形成的，故D不符合题意。
故选A。
21．（2021·浙江衢州市·中考真题）2021年7月1日，中国共产党将迎来建党100周年，这天地球位置处于图中的（　　）

A．甲一乙之间 B．乙一丙之间
C．丙一丁之间 D．丁一甲之间
【答案】B
【详解】
2021年7月1日位于夏至日（6月22号前后）和秋分日（9月23日）之间，最接近夏至日，甲图是照射在赤道上，而乙图是照射到北回归线上，故是夏至日，故甲图是春分日，丙是秋分，照射到赤道上，丁是南回归线，故是冬至日，故 2021年7月1日是在夏至到秋分，故是乙到丙，故B正确。
故选B。

二、双选题
22．（2021·黑龙江中考真题）红外线和紫外线的应用非常广泛，下列仪器中属于利用红外线工作的是（　　）
A．验钞机 B．杀菌灯 C．夜视仪 D．电视机遥控器
【答案】CD
【详解】
A．紫外线有荧光效应，使荧光物质发出荧光，可以做成验钞机，检验钱的真伪，故A不符合题意；
B．紫外线可以杀菌，杀菌灯利用的是紫外线，故B不符合题意；
C．红外线热作用强，一切物质不停地辐射红外线，高温物质辐射红外线强，因此制成红外线夜视仪，可以用在军事上，故C符合题意；
D．电视遥控器利用的是红外线，故D符合题意。
故选CD。


三、填空题
23．（2021·黑龙江齐齐哈尔市·中考真题）小明上学前站在穿衣镜前处整理仪表，他与镜中自己像的距离是______。当小明向后退了时，镜中所成像的大小______（选填“变大”、“不变”或“变小”）。
【答案】2 不变
【详解】
[1]小明上学前站在穿衣镜前处整理仪表，像离穿衣镜也是1m，故他与像一共2m。
[2]像与物体等大，后退50cm，物体的大小不变，像的大小不变。
24．（2021·湖南常德市·中考真题）为有效防控新冠肺炎疫情，体温检测己成常态，在人员密集的医院、车站、机场等地方都安装有“门式人体测温仪”，如图所示，人通过门时就可检测出人的体温状况，这是利用______来工作的，它属于一种 ______（选填“可见光”、“不可见光”）。

【答案】红外线 不可见光
【详解】
[1][2]红外线有热效应，任何物体都向外辐射红外线，温度越高，辐射越强，门式人体测温仪检测人的体温，是利用红外线来工作的，红外线是不可见光。
25．（2021·福建中考真题）电熨斗熨衣服是通过______的方式改变内能，提高衣服和其中水的温度。穿上熨好的衣服照镜子时，平面镜中的像与人大小______。
【答案】热传递 相同
【详解】
[1]电熨斗熨衣服时，衣服从电熨斗上吸收热量，温度升高，这是通过热传递的方式改变衣服的内能的。
[2]根据平面镜成像特点之一：像与物大小相同，所以平面镜中的像与人大小相同。
26．（2021·广东中考真题）小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿______传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的______产生的现象。弟弟看到的是硬币的______（选填“实”或“虚”）像。

【答案】直线传播 折射 虚
【详解】
[1]硬币放在杯底，因为光沿直线传播，杯子挡住了硬币到眼睛的光线，人眼便看不到硬币。
[2]倒入水后，硬币出来的光在水面发生折射，远离法线，人逆着光看，能看到硬币，这是光的折射现象。
[3]弟弟看到的硬币是杯底硬币的像，是折射形成的虚像，是光反向延长线的交点会聚而成的。
27．（2021·海南中考真题）“杂交水稻之父”袁隆平有禾下乘凉梦，其中水稻影子的形成是光的__________现象；收获的季节，三亚南繁基地飘来阵阵稻香，这是__________现象。
【答案】直线传播 扩散
【详解】
[1]影子形成的原理是光沿直线传播。
[2]因为分子不停地做无规则运动，所以水稻的分子扩散到了空气中，我们会闻到阵阵稻香，这是一种扩散现象。
28．（2021·江苏泰州市·中考真题）如图是我国高新兴集团研发的5G警用巡逻机器人，它搭载了5个高清摄像头，具有快速测温筛查、循环播报提醒等功能，能实现全景无死角巡逻。5G警用巡逻机器人是通过________向外界发送信息的；它通过识别不同温度的物体辐射的________强度不同来实现快速测温。

【答案】电磁波 红外线
【详解】
[1]5G警用巡逻机器人使用5G信号，是通过电磁波向外界发送信息。
[2]红外线有热效应，不同温度的物体辐射的红外线强度不同。
29．（2021·山东临沂市·中考真题）2020年12月17日凌晨，嫦娥五号月球探测器带着“月球土特产”安全着陆。嫦娥五号探测器由上升器，着陆器、返回器和轨道器四部分组成。着陆器和上升器的组合体降落至月球表面后完成月球采样，并将携带的国旗在月面展开，最终，独自携带1731g月球样品的返回器先以高速进入地球大气层，然后借助大气层提供的升力“打水漂”后跳起来，之后再重新进入大气层才安全返回地面（如图）

（1）国旗上的五角星呈现黄色是因为五角星只________（选填“反射”或“吸收”）黄光。
（2）返回器加速下降的过程中，动能________（选填“增大”“减小”或“不变”）；进入大气层与大气摩擦导致其温度升高，这是通过_________的方式改变了内能；借助大气层提供的升力“打水漂”，说明力可以改变物体的__________；安全返回的返回器将地面砸出个大坑，说明力可以改变物体的_________。
（3）1731g月球样品到达地球后，质量________（选填“变大”“变小”或“不变”）
【答案】反射 增大 做功 运动状态 形状 不变
【详解】
（1）[1]五角星是不透明的，不透明物体的颜色是由它反射的色光决定的，黄色的五角星只反射黄光，所以呈现黄色。
（2）[2]动能的影响因素是质量和速度，返回器加速下降的过程中，质量不变，速度变大，故动能增大。
[3]返回器进入大气层后与大气摩擦，内能增加温度升高，这是通过做功的方式增加了内能。
[4]返回器借助大气层提供的升力“打水漂”，是运动状态发生了改变，即力可以改变物体的运动状态。
[5]安全返回的返回器将地面砸出个大坑，地面的形状发生了改变，即力可以改变物体的形状。
（3）[6]质量是物体的属性，不随着位置的改变而改变。
30．（2021·山东菏泽市·中考真题）雷雨天气时，人们总是先看到闪电后听到雷声，这是因为___________；声音和光都是以波的形式传播的，其中___________不能在真空中传播。
【答案】> 声音
【详解】
[1] 光在空气中的传播速度约等于3×108m/s，声音在空气中的传播速度等于340m/s，所以雷雨天气时，人们总是先看到闪电后听到雷声。
[2]声音的传播需要介质，光的传播不需要介质，声音不能在真空中传播，光可以在真空中传播。

四、作图题
31．（2021·黑龙江绥化市·中考真题）（1）请根据平面镜成像特点作出物体AB在平面镜MN中的像。（保留作图痕迹）

（2）一小朋友沿滑梯下滑，请作出滑梯所受压力F的示意图。

【答案】（1）；（2）
【详解】
（1）先根据像与物关于平面镜对称，作出端点A、 B在平面镜中的像点A＇、B＇，用虚线连接A' B＇即为物体AB在平面镜中所成的像，如图所示：
（2）压力的方向垂直于接触面，指向被压物体，所以滑梯所受压力F如图所示：
32．（2021·湖南郴州市·中考真题）（1）画出图甲中物体A所受重力的示意图（重心已画出）_______；


（2）如图乙所示，物体AB放置在平面镜MN前。请根据平面镜成像的特点画出物体AB在平面镜MN中所成的像，井保留作图痕迹_______。

【答案】
【详解】
（1）物体所受重力的方向始终竖直向下，作用点在物体的重心上，如图所示：

（2）平面镜成的像和物关于平面镜对称，成虚像。过A点作平面镜的垂线，找到A的像点，再过B点作平面镜的垂线，找到B的像点，用虚线连接两个像点即物体AB在平面镜中所成的像。如图所示：

33．（2021·河南中考真题）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。

【答案】
【详解】
首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
34．（2021·广西中考真题）（1）请在图中画出物体在平面镜中所成的像；

（2）请在图中标出通电螺线管外部磁感线的方向及小磁针的极。

【答案】
【详解】
（1）[1]先做出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物体AB的像，如图所示：

（2）[2]如图，电流从螺线管右侧流向左侧，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的 N 极，图中左端为 N 极，右端为 S 极。磁感线在螺线管外部总是从 N 极指向 S 极，根据异名磁极相互吸引，小磁针靠近螺线管 S 极的一端为N极，如图所示：

35．（2021·四川眉山市·中考真题）如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。
（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。

【答案】
【详解】
根据光的反射定律，两角相等，即反射角和入射角相等，故入射光线和反射光线的夹角的角平分线即为法线，再过P点做法线的垂线，即为平面镜的位置，指向凹透镜虚焦点的入射光线，将平行主光轴射出，故过折射点做主光轴的平行线，并标上向右的箭头，故如下图所示：
。
36．（2021·江苏泰州市·中考真题）根据要求完成下列作图。
（1）如图甲所示，请根据平面镜成像特点作出物体AB在平面镜MN 中所成的像A'B'。

（2）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。


（3）如图丙所示，请用笔画线代替导线，正确连接家庭电路。


【答案】
【详解】
（1）平面镜成像特点是成像为等大、正立、虚像，像与物关于镜面对称，如图所示：

（2）物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面向上，如图所示：

（3）开关接火线，灯泡接零线，插座左孔接零线，右孔接火线，上孔接地线，如图所示：

37．（2021·山东菏泽市·中考真题）小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。

【答案】
【详解】
小明看到行人，是因为行人反射的光经平面镜反射后到达了人的眼睛。过B点作平面镜的垂线，根据平面镜成像的特点：像和物关于平面镜对称，找点B在平面镜中的像B´，连接B´A与平面镜的交点即为入射点，再连接入射点和B点找到入射光线，完成光路图，如图所示：


五、简答题
38．（2021·北京中考真题）请阅读《华夏之光——主表》
华夏之光——圭表
我国古代的天文观测一直居于世界领先地位，天文学家们发明了许多先进的天文观测仪器，其中圭表就是典型的代表。圭表（如图所示）包括圭和表两部分，正南北方向平放的尺，叫作圭，直立在平地上的标竿或石柱，叫作表，圭和表相互垂直。战国以前的天史学家已能够利用水面来校正圭，使其水平，使用铅垂线来校正表，使其与圭相互垂直。

依据圭表正午时表影长度的变化，就能推算出二十四节气，依据表影长短的周期性变化，就能确定一回归年的天数。为了解决上述问题，元代天文学家郭守敬采取理论与实践相结合的科学方法，对圭表进行了一系列改进与创新。他将表的高度增加，并且在表顶加一根架空的横果，使表高变为传统表高的五倍。这样，测量时，把传统的确定表影端的位置变为确定梁影中心的位置，提高了测量影长的精度。郭守敬又利用小孔成像的原理，发明了景符，利用景符可以在圭面上形成太阳和横梁的清晰像（如图所示），这样就可以精确的测量表的影长了。这些措施成功解决了圭表发明以来，测影时“虚景之中考求真实”的困难。以圭表为代表的我国古代的料技成果，像一颗颗璀璨的明珠，闪耀着智慧的光芒，激励着我们攀登新的科技高峰。

请根据上述材料，回答下列问题∶
（1）请写出我国古代天文学家保证圭和表相互垂直的措施，并解释为什么这种措施可以保证圭和表是相互垂的。
（2）郭守敬的改进与创新措施解决了早期圭表的什么问题？
（3）除了圭表，请你再列举一个我国古代天文观测仪器。
【答案】见详解
【详解】
（1）战国以前的天史学家已能够利用水面来校正圭，使其水平，使用铅垂线来校正表，使其与圭相互垂直。因为重力的方向竖直向下，只要表和铅垂线平行，那么表就是竖直的，只要能让圭和表垂直，那么圭就是水平的。
（2）郭守敬的改进与创新措施解决了早期由于日光散射和漫反射的影响，早期圭表的表影边缘模糊不清，影响了测量表影长度的精度的问题。
（3）除了圭表，我国古代天文观测仪器还有日晷、浑仪、天体仪（浑象）、水运仪象台等等。

六、实验题
39．（2021·黑龙江绥化市·中考真题）如图所示是“探究光反射时的规律”的部分实验装置。


实验次数
1
2
3
入射角
30°
45°
60°
反射角
30°
45°
60°
（1）如图甲所示，使纸板与水平桌面上的平面镜______。
（2）在图甲中，使一束光贴着纸板A沿EO射向平面镜上O点，观察反射光线和对应的入射光线。改变光束入射角度，多做几次，描绘每次光的径迹，量出入射角和反射角，记录如表。比较反射角和入射角，可以得出结论，反射角______入射角。
（3）在图甲中，如果让光逆着0F的方向射向平面镜，会看到反射光沿着0E方向射出。这表明，在反射现象中，光路是______的。
（4）在图乙中，将纸板B沿PQ剪开，把纸板B的上半部分向后折。实验时在纸板B上观察到______现象，表明反射光线、入射光线和法线都在同一平面内。
【答案】垂直 等于 可逆 下半部分有反射光线，上半部分无反射光线，（或上半部分无反射光线、或只有下半部分有反射光线均给分）
【详解】
（1）[1] 如果纸板没有与平面镜垂直放置，由于法线与镜面垂直，且反射光线、入射光线、法线在同一平面内，因此，当光贴着纸板沿EO入射时，不能在纸板上看到反射光，所以纸板放在平面镜上时，要保持与镜面垂直。
（2）[2]由表中数据可知，三次光的反射实验中，反射角等于入射角，所以可得出结论：在反射现象中，反射角等于入射角。
（3）[3] 在图甲中，如果让光逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明光反射时，光路是可逆的。
（4）[4] 光在反射时，反射光线、入射光线、法线在同一平面内，将纸板的上半部分向后折，如图乙所示，发现在纸板B上观察到下部分有反射光线，上半部分无反射光线。
40．（2021·湖北十堰市·中考真题）小红利用如图装置“探究平面镜成像特点”的实验：
（1）实验中她选择用透明薄玻璃板代替平面镜是为了 ______。
（2）她多次改变蜡烛A的位置进行实验，观察及测量距离之后，小红得到初步结论：像和物关于平面镜 ______。
（3）她将光屏放在蜡烛B的位置上，在光屏上没有看到蜡烛A的像，这是因为平面镜成 ______。

【答案】便于确定像的位置 对称 虚像
【详解】
（1）[1]用透明薄玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置。
（2）[2]物体在平面镜中成虚像，物体和像的大小相等，物体和像的连线垂直于平面镜，物体和像到平面镜的距离相等。小红多次改变蜡烛A的位置进行实验，观察及测量距离之后，小红得到初步结论：像和物关于平面镜对称。
（3）[3]光屏只能接收到实像，不能接收到虚像，而平面镜所成的像是虚像，故小红将光屏放在蜡烛B的位置上，在光屏上没有看到蜡烛A的像，这是因为平面镜成虚像。
41．（2021·广东中考真题）小明发现，晚上坐公交车时在车窗玻璃里看到另一个“自己”，而白天却看不清。结合平面镜成像知识，他思考以下问题：
（1）在车窗玻璃里看到的另一个“自己”是光的______形成的像；


（2）如图甲所示，小车的前挡风玻璃是倾斜的。从光学角度分析，这样设计的目的是：______（写出一条）；此外，晚上开车时，来自后方车辆的强光入射到前挡风玻璃，被反射到______（选填“上方”或“下方”），以减少对司机视线的干扰；
（3）在探究平面镜成像特点的实验中，如图乙所示。
①组装器材时，要使玻璃板与水平桌面相互______；
②实验需要记录像与物的大小关系，还需要记录物理量______和______；
③实验中如果将蜡烛B也点燃，对实验的影响是_______（写出一条）。
【答案】反射 见详解 下方 垂直 像到平面镜距离 物到平面镜距离 看不清楚像的位置
【详解】
（1）[1]在车窗玻璃里看到的另一个“自己”是平面镜成像，是光的反射。
（2）[2]挡风玻璃相当于平面镜，挡风玻璃倾斜安装，是为了使车内物体所成的像位于玻璃的上方，不妨碍司机视线。
[3]来自后方车辆的强光入射到前挡风玻璃，因为挡风玻璃倾斜安装，根据光的反射定律，光被反射到下方。
（3）[4]如果玻璃板没有放正，所成的像不在水平面上，所以无论怎样移动另一支蜡烛都不能与像重合，为了比较物像大小和确定像的位置，实验时玻璃板应该垂直桌面放置。
[5][6]因为要比较像与物位置关系，所以还需要记录像距和物距，即像和物到平面镜距离。
[7]实验中，为了使所找到的蜡烛的像更加准确，应该使玻璃板后面的环境暗一些，像更明亮清晰些，所以最好用未点燃的蜡烛B。
42．（2021·山东东营市·中考真题）如图为某实验小组“探究光的反射规律”的实验装置，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，而且F板可绕ON转动。
（1）使用可以旋转的硬纸板，其目的是 ______； ______；
（2）将入射光线AO向ON靠近时，看到反射光线OB ______（选填“靠近”或“远离”）ON；
（3）若将一束光贴着纸板F沿BO射向O点，光将沿图中 ______的方向射出，说明在光的反射现象中，光路是 ______的；
（4）无意中，小明看到自己在平面镜中的像是 ______（选填“放大”、“等大”或“缩小”）的 ______（选填“实”或“虚”）像；
（5）某同学在实验时，让入射光线AO沿纸板E射向镜面，然后转动纸板F，并使其与纸板E在同一平面内，但在F上没有发现反射光线，其原因可能是 ______。

【答案】呈现光路 验证反射光线与入射光线及法线在同一平面内 靠近 OA 可逆 等大 虚 硬纸板没有竖直放置
【详解】
（1）[1][2]实验需要观察光的传播路径和探究入射光线、反射光线和法线的关系，硬纸板可以呈现光路，因为能够旋转，可以验证反射光线与入射光线及法线在同一平面内。
（2）[3]若将AO靠近ON，入射角减小，反射角等于入射角，所以OB也靠近法线。
（3）[4][5]当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，即将一束光贴着纸板F沿BO射到O点，光将沿图中的OA方向射出，这说明在反射现象中光路是可逆的。
（4）[6][7]平面镜所成的像是正立、等大的虚像，所以小明看到自己在平面镜中的像是等大的虚像。
（5）[8]当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上没有发现反射光线，这说明硬纸板没有与镜面垂直，反射光线从其他方向射出。
43．（2021·广西中考真题）（1）在“探究光反射时的规律”实验中，当入射角减小时，反射角______；当入射角等于45°时，反射光线与入射光线互相______；
（2）在“探究水沸腾时温度变化的特点”实验中，温度计读数时，视线要与温度计中液柱的液面______；水沸腾时持续吸热，温度______；
（3）在“测量物体运动的平均速度”实验中，己有的器材：小车、停表、长木板及小木块各一，还需要的器材有______；为了方便计时，应该使斜面的坡度较______（选填“大”或“小”）。
【答案】减小 垂直 相平 不变 刻度尺、金属片 小
【详解】
（1）[1][2]光反射时的规律，反射角等于入射角，故当入射角减小时，反射角减小；当入射角等于45°时，反射角也等于45°时，故入射光线和反射光线垂线。
（2）[3][4] 温度计读数时，视线要与温度计中液柱的液面相平，避免读数错误；水沸腾时持续吸热，温度一直保持在沸点不变。
（3）[5][6]测量小车的速度还需要刻度尺测量路程，还需要金属片提醒计时终止；为了方便计时，延长小车的运动时间，我们还需要斜面坡度较小。
44．（2021·青海中考真题）在“探究光的反射规律”的实验中，小莉设计了如图所示的实验，平面镜放在水平桌面上，纸板可绕ON转动。

（1）实验前，应将纸板______放置于平面镜上。一束光EO贴着纸板A绕入射点O沿逆时针方向转动，可观察到反射光束OF沿______时针方向转动；
（2）某时刻入射光线与镜面的夹角为30°时，其反射角等于______；
（3）将纸板A、B置于同一平面，一束光贴着纸板B沿FO射到O点，反射光束将沿图中的OE方向射出，说明光在反射时______；
（4）在纸板前从不同方向都可以看到入射光EO的径迹，这是因为光在纸板上发生了______反射。
【答案】竖直（垂直） 顺 60° 光路可逆 漫
【详解】
（1）[1]为了能清晰的在纸板上显示光的传播径迹，需将纸板垂直与平面镜放置。
[2]光EO贴着纸板A绕入射点O沿逆时针方向转动时，入射角变大，反射角始终等于入射角，所以反射角也会随之变大，所以反射光束OF沿顺时针方向转动。
（2）[3]入射光线与镜面的夹角为30°时，入射角为60°，反射角等于入射角，所以反射角也为60°。
（3）[4]将光沿着反射光线的位置入射，反射光将沿着原来入射光线的位置被反射，说明在反射现象中，光路是可逆的。
（4）[5]发生漫反射时，反射光朝四面八方。在纸板前从不同方向都可以看到入射光EO的径迹，说明光在纸板上发生了漫反射。

七、计算题
45．（2021·海南中考真题）为了增强中学生体质，进一步加强防溺水教育，学校组织学生进行游泳训练。（水=1.0×103kg/m3，g取10N/kg）求：
（1）小东在一次游泳训练中，游20m所用的时间为40s，则他游泳的平均速度是多少m/s?
（2）如图所示，小东手上佩戴的防溺水安全手环是水上救生设备，携带非常方便，手环里的安全气囊充气后的体积是1.7×10-2m3，当它完全浸没在水中时受到的浮力为多少N?
（3）小东的质量为50kg，他站立在泳池岸上，双脚与水平地面的总接触面积是500cm2，他对水平地面的压强是多少Pa?
（4）小东在泳池岸上看到池水的深度比实际深度要浅，正如古诗所说“潭清疑水浅”，请用光学知识分析其中原因。

【答案】（1）；（2）170N；（3）；（4）见详解
【详解】
解：（1）根据速度公式可得他游泳的平均速度是

（2）因为安全气囊完全浸没在水中，根据阿基米德原理可得浮力为
F浮=水gV排=1.0×103kg/m3×10N/kg×1.7×10-2m3=170N
（3）因为在水平面上，压力为
F=G=mg=50kg×10N/kg=500N
受力面积
S=500cm2=5×10-2m2
他对水平地面的压强是

（4）因为光从水斜射入空气时发生了折射，折射光线远离法线（折射角大于入射角），人眼逆着折射光线向水中看去，会感觉水变浅了。
答：（1）他游泳的平均速度是0.5m/s；
（2）当它完全浸没在水中时受到的浮力为170N；
（3）他对水平地面的压强是；
（4）见详解。
