2020-2021年安徽省淮北市五校联考九年级上学期物理12月月考试卷附答案

 九年级上学期物理12月月考试卷

一、单项选择题

1.如以下图，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个装有空气的瓶子，使两个瓶口相对，之间用一块玻璃板隔开〔二氧化氮气体密度大于空气密度〕。对于抽掉玻璃板后出现的现象，以下说法正确的选项是〔   〕

A. 该现象可说明气体分子在不停地做无规那么运动
B. 该现象可说明气体分子之间存在引力
C. 盛有空气的瓶子和盛有二氧化氮气体的瓶子位置可以互换，不影响实验效果
D. 混合后两种气体的总体积会变小

2.以下正确的选项是〔   〕

A. 摩擦起电就是创造了电荷                                    B. 目前人们发现自然界中只有两种电荷
C. 相互吸引的两个物体一定带异种电荷                  D. 电流方向与自由电荷定向移动方向相同

3.小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好〔相当于一个开关断开〕，那么代表该扇门的指示灯就会发光。以下电路图中符合要求的是〔   〕

A.                                    B.
C.                                        D.

4.在如图甲所示的电路中，当开关闭合后，两个相同的电压表指针偏转均如图乙所示，那么电阻 和 两端的电压分别是〔   〕

A.                        B.                        C.                        D.

5.在如以下图的电路中，滑动变阻器 的最大阻值是 ，定值电阻 的阻值是 ，电源电压是 ，且保持不变，当滑动变阻器的滑片P由a端滑到b端时，电压表的示数变化范围是〔   〕

A.                             B.                             C.                             D.

6.如以下图，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中〔不考虑灯丝的电阻受温度的影响〕，以下说法正确的选项是〔   〕

A. 电流表示数逐渐变小                                           B. 滑动变阻器两端的电压逐渐变大
C. 电压表示数逐渐变大                                           D. 电压表示数与电流表示数的比值不断变大

7.有两个定值电阻 和 ， ，假设将它们接在如以下图的电源电压为 的电路中，闭合S，通过它们的电流分别为 和 ，它们两端的电压分别为 和 ，那么以下比值正确的选项是〔   〕

二、填空题

8.如以下图，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，筒内空气温度升高，硝化棉燃烧。筒内硝化棉的温度到达燃点的过程，是通过________的方式使硝化棉的内能增加的。

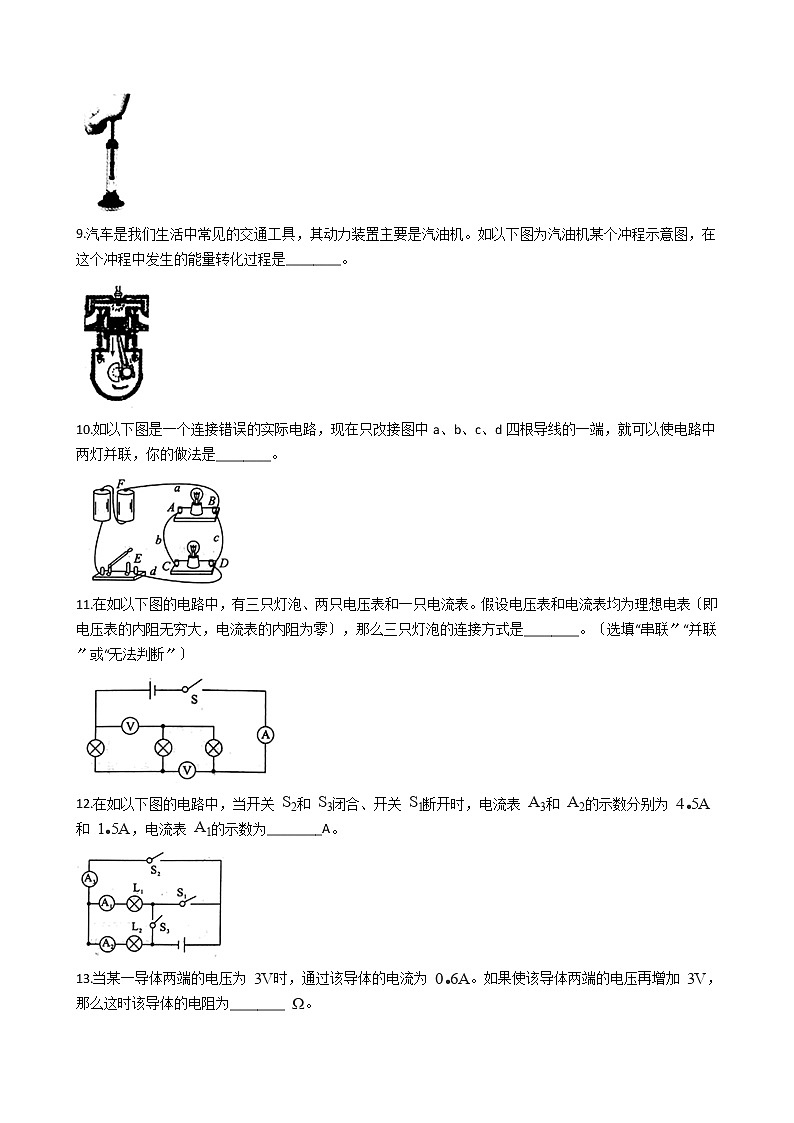

9.汽车是我们生活中常见的交通工具，其动力装置主要是汽油机。如以下图为汽油机某个冲程示意图，在这个冲程中发生的能量转化过程是________。

10.如以下图是一个连接错误的实际电路，现在只改接图中a、b、c、d四根导线的一端，就可以使电路中两灯并联，你的做法是________。

11.在如以下图的电路中，有三只灯泡、两只电压表和一只电流表。假设电压表和电流表均为理想电表〔即电压表的内阻无穷大，电流表的内阻为零〕，那么三只灯泡的连接方式是________。〔选填“串联〞“并联〞或“无法判断〞〕

12.在如以下图的电路中，当开关 和 闭合、开关 断开时，电流表 和 的示数分别为 和 ，电流表 的示数为________A。

13.当某一导体两端的电压为 时，通过该导体的电流为 。如果使该导体两端的电压再增加 ，那么这时该导体的电阻为________ 。

14.如以下图为通过改变滑动变阻器滑片的位置来改变灯泡亮度的实验电路图，其中滑动变阻器尚未接入电路。如果当滑片P向d端滑动时能使小灯泡变亮，那么应将滑动变阻器的接线柱________分别接在电路的M、N两端。

15.一定值电阻，当把它接在电压恒为U的电源两端时，测得通过它的电流为 ，当把一个 的电阻与该定值电阻串联后仍接在原电源两端时，通过它的电流变为 ，那么该电源电压为________V。

16.甲灯和乙灯两端的电压均不能超过 ，否那么会被烧坏，如以下图是甲、乙两灯的电流随其两端电压变化的图像。假设将两灯并联使用，电路允许的最大总电压为 ；假设将两灯串联使用，电路允许的最大总电压为 ，那么 ________。

17.如以下图的是小明同学探究“导体的电流与电阻的关系〞的实验电路图。所用实验器材是：电源〔 〕、电流表〔0~0.6A〕、电阻箱 、滑动变阻器开关〔 〕、导线。实验中保持电压表示数 不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值的范围是________ 。

三、实验题

18.小明用如图甲所示的电路来做“探究并联电路中电流的特点〞的实验。

〔1〕连接好电路，当闭合开关试触时发现电流表的指针偏转如图乙所示，原因是________。

〔2〕纠正错误后，小明用电流表分别测出电路中的A、B、C处电流，改变电源电压重复实验，记录数据如表。

小明根据表格数据得出实验结论：并联电路中干路电流为支路电流的2倍。老师认为小明的结论没有反映并联电路的电流特点，为了得出一般并联电路中电流的共同特点，你认为小明应该________。

19.在“探究影响电阻大小的因素〞的实验中，小红所在的实验小组利用如以下图的电路分别对“导体电阻跟它的材料、长度、横截面积有关〞的猜测进行实验验证。实验中使用4根电阻丝，其规格、材料如表中所示。

〔1〕要完成对本实验所有猜测的探究活动，编号为D的电阻丝的横截面积应为________。

〔2〕分别将电阻丝B和C接入电路，根据表格中的实验数据可初步探究得出的结论是：________。

20.小华同学要测量电阻 的阻值，提供的实验器材有：待测电阻 〔大于 〕、两节干电池、电流表、电压表、滑动变阻器、开关及导线假设干。

〔1〕请你根据电路图甲，用笔画线代替导线将图乙中的实物电路连接完整；

〔2〕正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。假设电路中只有一处故障，那么可判断该故障是________；

〔3〕排除故障后，某次测量时电压表的示数为 ，电流表的示数如图丙，那么待测电阻 ________ ；

〔4〕假设电压表损坏，那么可用一个电流表和一个定值电阻 测未知电阻 的阻值。小华设计了如图丁所示的电路图，并进行如下实验操作：

①闭合开关S和S1  ， 此时电流表的示数为 ；

②闭合开关S，断开开关S1  ， 此时电流表的示数为 ；

③电源电压保持不变，请用量 和测出量 、 写出未知电阻 的表达式，那么 ________。

四、计算题

21.对生活垃圾进行分类既是当前的一种时尚，也是生态环保的需要。学校物理兴趣小组调研发现，垃圾被分类后，除去可回收垃圾和需要特殊处理的垃圾，剩下的垃圾可用来燃烧发电。经实践检测，每完全燃烧 生活垃圾所产生的热量可转化的电能 为 ，整个发电过程中能量的转化效率为 。

〔1〕求用来燃烧发电的生活垃圾的热值q；

〔2〕假设将完全燃烧 生活垃圾所产生的热量用来烧水，其中 的热量被水吸收，那么1个标准大气压下可烧开多少吨 的冷水？[ ]

22.在如以下图的电路中，电源电压保持不变， ， 。当闭合开关 、 ，断开开关 时，电流表的示数为 。求：

〔1〕电源电压；

〔2〕当闭合开关 、S，断开开关 时，电流表的示数；

〔3〕三只开关均闭合时，电流表的示数和电路总电阻。

23.实验室中有一种欧姆表可以直接用来测量电阻的阻值，欧姆表的刻度盘如图甲所示，其工作原理如图乙所示。虚线框内为欧姆表的内部电路，电源电压 ，电流表的满偏电流即最大示数 ，不计电流表和电源内阻，滑动变阻器 的最大阻值为 ；虚线框外部有红、黑两个表笔a和b，红黑表笔相当于带接线柱的导线，在a、b间接入待测电阻即可测量该电阻的大小。

〔1〕欧姆表在测量前需要调零，即将红黑表笔直接相连，通过调节滑动变阻器的滑片使电流表示数到达最大，求此时滑动变阻器接入电路的阻值 ；

〔2〕保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，假设电流表示数 ，求 的阻值；

〔3〕针对此类型的欧姆表电源电压为U，电流表的满偏电流为 ，当ab间的外接电阻 时，滑动变阻器接入电路的最小电阻为 〔即欧姆表的内阻r〕，电流表和电源的内阻均不计，试推证：欧姆表刻度盘正中间的刻度值〔即电路中的电流为满偏电流一半时对应的ab之间接入的电阻值〕为欧姆表的内阻r。

答案解析局部

一、单项选择题

1.【解析】【解答】A．抽调玻璃板后颜色变的均匀，说明空气分子和二氧化氮气体的分子彼此进入对方，且二氧化氮气体密度大于空气密度，说明分子不停地做无规那么运动，A符合题意；

B．该现象说明分子不停地做无规那么运动，且分子间有间隙，B不符合题意；

C．盛有空气的瓶子和盛有二氧化氮气体的瓶子位置互换，因为二氧化氮气体密度大于空气密度，在重力的作用下，两种气体也会混合在一起，就不能说明混合在一起是因为分子运动了，C不符合题意；

D．气体没有固定的体积，气体的体积等于容器的容积，所以混合后总体积不变，D不符合题意。

故答案为：A。


【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。

2.【解析】【解答】A．摩擦起电的实质并不是创造了电荷，只是电子从一个物体转移到另一个物体上，A不符合题意；

B．自然界中只有两种电荷，正电荷和负电荷，B符合题意；

C．假设两个物体相互吸引，可能两个物体都带电且带异种电荷，也可能一个带电一个不带电，C不符合题意；

D．电流的方向和正电荷定向移动的方向相同，和负电荷定向移动的方向相反，D不符合题意。

故答案为：B。


【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体。

3.【解析】【解答】A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，A不符合题意；

B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，B不符合题意；

C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，C不符合题意；

D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，D符合题意。

故答案为：D。


【分析】三个门中只要有门没关好〔相当于一个开关断开〕，那么代表该扇门的指示灯就会发光；结合题目给出的电路的要求，结合选项设计电路即可。

4.【解析】【解答】由电路图可知两电阻串联，V1测量电源电压，V2测R2两端电压，两电表指针位置相同，那么V1接的是大量程，其示数为11V，V2接的是小量程，其示数是2.2V，由串联分压可知R1两端电压为

故答案为：D。


【分析】两个定值电阻串联，串联分压，电压表V1测量电源电压，电压表V2测量电阻R2电压，结合串联电路电压规律求解即可。

5.【解析】【解答】当滑片在a端时，分析电路可知，电压表测电源电压，所以电压表示数为6V，当滑片在b端时，两个定值电阻串联，电压表测R2的电压，故此时电压表的示数为

故当滑动变阻器的滑片P由a端滑到b端时，电压表的示数变化范围是 。

故答案为：C。


【分析】两个电阻串联，但是电压表测量定值电阻R2与电阻R1滑片右侧的电压之和，电阻越大，电压越大。

6.【解析】【解答】A．滑动变阻器的滑片P向左移动的过程中其电阻减小，电路总电阻减小，由欧姆定律可知电路电流变大，电流表示数逐渐变大，A不符合题意；

B．滑动变阻器的滑片P向左移动的过程中其电阻减小，由串联分压规律可知滑动变阻器两端的电压逐渐变小，B不符合题意；

C．因电压表测灯泡电压，滑动变阻器的滑片P向左移动的过程中其电阻减小，灯泡变亮，灯泡两端电压增大，电压表示数逐渐变大，C符合题意；

D．电压表示数与电流表示数的比值为灯泡电阻，因为不考虑灯丝的电阻受温度的影响，故灯泡电阻不变，D不符合题意。

故答案为：C。


【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。

7.【解析】【解答】并联电路各局部两端的电压相等，故

由欧姆定律可知，并联电路通过各电阻的电流比等于电阻的反比，故

故答案为：A。


【分析】两个电阻并联，电压相等，分得的电流与电阻成反比，求解两个电阻电流与电压的关系。

二、填空题

8.【解析】【解答】硝化棉燃烧是因为活塞压缩气体做功，使空气的内能增大，温度升高，使硝化棉温度升高到达硝化棉的燃点。
【分析】做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。

9.【解析】【解答】由图可知，进气门、排气门关闭，活塞向下运动，因为火花塞产生火花，所以这是做功冲程，故发生的能量转化是内能转化为机械能。
【分析】内燃机的压缩冲程是把机械能转化成气体的内能，内燃机的做功冲程是把气体的内能转化成机械能。

10.【解析】【解答】由图可知闭合开关后电流经导线acd直接流回电源负极，电路为短路状态。此时只需将导线a由接线柱B改接到A，或导线d由接线柱D改接到C就可以使电路中两灯并联。
【分析】两个灯泡并联，结合电流的流向连接导线即可。

11.【解析】【解答】由题意可知电压表均可看成断开的开关，那么三只灯泡为串联。
【分析】三个灯泡串联，左侧电压表测量左侧左侧两个灯泡的电压之和，右侧电压表测量右侧左侧两个灯泡的电压之和，结合串联电压规规律求解即可。

12.【解析】【解答】当开关 和 闭合、开关 断开时，灯L1和L2并联，电流表A3测干路电流电流表A1测L1电流，电流表A2测L2的电流，A1示数为
【分析】并联电路中，干路电流应该等于支路电流之和，结合电流表的测量对象求解即可。

13.【解析】【解答】导体两端的电压为 时，通过该导体的电流为 ，那么导体电阻为

当导体两端电压改变时，导体电阻不变，故导体两端的电压再增加 ，导体的电阻仍为5 。


【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。

14.【解析】【解答】当滑片P向d端滑动时小灯泡变亮，说明小灯泡实际功率变大，因为小灯泡电阻不变，根据公式 ，电路中的电流变大，根据公式 ，电源电压不变，所以电路中的电阻变小，所以滑动变阻器下面应该接d接线柱，滑动变阻器上面的接线柱不影响滑动变阻器接入电路的电阻，故应将滑动变阻器的接线柱ad或bd分别接在电路的M、N两端。
【分析】滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可。

15.【解析】【解答】由电源电压不变得

解得


【分析】结合题目给出的电路中的两种状态，利用欧姆定律列方程求解电阻和电源电压即可。

16.【解析】【解答】由题意可知假设将两灯并联使用，电路允许的最大总电压为

由图像可知在6V电压下甲灯电流是1.0A，乙灯电流是0.5A，那么串联时电路中最大电流为0.5A，此时甲灯两端电压为2V，乙灯两端电压为6V，最大电源电压 ，


【分析】两个灯泡并联，电压相等，为6V，两个灯泡串联，电流相等，结合电路允许通过的最大电流求解电压，再求解比值即可。

17.【解析】【解答】电阻箱两端的电压始终保持 ，根据串联电路电压的规律，变阻器分得的电压

电阻箱分得的电压为变阻器分得电压的

根据分压原理，当变阻器连入电路的电阻最大时，对应的电阻箱电阻最大

电流表选用小量程，故电流表允许通过的最大电流为0.6A，而滑动变阻器允许通过的最大电流为1A，因此电路的最大电流为0.6A，由欧姆定律可得，电阻箱最小电阻

故为保证实验顺利完成，电阻箱接入电路的阻值范围是 。


【分析】电阻箱与滑动变阻器串联，串联分压，结合电阻箱两端的电压与滑动变阻器的最大电阻求解电阻箱的阻值范围。

三、实验题

18.【解析】【解答】(1)应该让电流从电流表的正接线柱流入，负接线柱流出，如果发现电流表的指针反方向偏转，原因是电流表的正负接线柱接反了。(2)小明的结论没有反映并联电路的电流特点，是因为小明实验时采用了两个相同规格的灯泡，为了得出一般并联电路中电流的共同特点，小明应该换用不同规格的灯泡进行屡次实验。
【分析】〔1〕电流表反向偏转，说明电流表正负接线柱接反了；
〔2〕为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验。

19.【解析】【解答】(1)由控制变量法可知，利用A和B可探究电阻与材料的关系，利用B和C可探究电阻与横截面积的关系，如果编号为D的电阻丝横截面积为 ，便可利用C和D来探究电阻与长度的关系。(2)分别将电阻丝B和C接入电路，两电阻丝的材料和长度相同，当横截面积越小时电流越小，可知横截面积越小时导体的电阻就越大。
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。影响导体电阻的因素有很多，要探究每个因素对电阻的影响，需要用到控制变量法。

20.【解析】【解答】(1)电源有两节干电池，所以提供的电压是3V，故定值电阻两端的电压小于等于3V，所以电压表选择0到3V的量程，当滑动变阻器电阻接入电路的电阻为0时，电路中的电流最大，电路中的最大电流约为

故电流表选择0到0.6A的量程，如以下图：

；(2)当电阻Rx断路或接触不良时，电压表和滑动变阻器及电流表串联，因为电压表的电阻很大，根据公式 电路中的电流很小几乎忽略不计，所以电流表的指针几乎不偏转，把电流表和滑动变阻器当导线处理，电压表测电源电压，所以电压表示数接近电源电压。(3)因为电流表选择的是0到0.6A的量程，分度值是0.02A，电流表的读数为0.3A，待测电阻的阻值为 (4)③流过 的电流为

电源电压为

的表达式为


【分析】〔1〕电压表并联在电路中，与谁并联就测量谁两端的电压；电流表可以测量电路中的电流，应串联使用；
〔2〕分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔3〕结合电阻的电流和电压，利用欧姆定律求解电阻两端的电阻即可；
〔4〕结合题目给出的电流和电压值，利用欧姆定律求解电阻的表达式即可。

四、计算题

21.【解析】【分析】〔1〕利用产生的电能除以效率即为燃料燃料燃烧产生的热量，利用热量除以燃料的质量即为燃料的热值；
〔2〕结合水吸收到的热量和升高的温度求解水的质量即可。

22.【解析】【分析】〔1〕两个电阻并联，电压相等都为电源电压，利用欧姆定律求解其中一个电阻的电压即为电源电压；
〔2〕结合电源电压和电阻R2的电阻，利用欧姆定律求解电流；
〔3〕利用欧姆定律求解每一只支路的电流，相加即为干路电流，利用电源电压除以电流即为等效电阻。

23.【解析】【分析】〔1〕结合电源电压和电流，利用欧姆定律求解电阻即可；
〔2〕同理，结合电源电压和电流，利用欧姆定律求解总电阻，减去滑动变阻器的电阻即为外接电阻的阻值；
〔3〕同理，结合电源电压和电流，利用欧姆定律求解总电阻，减去滑动变阻器的电阻即为内阻。
