2020-2021年安徽省蒙城县九年级上学期物理12月月考试题附答案

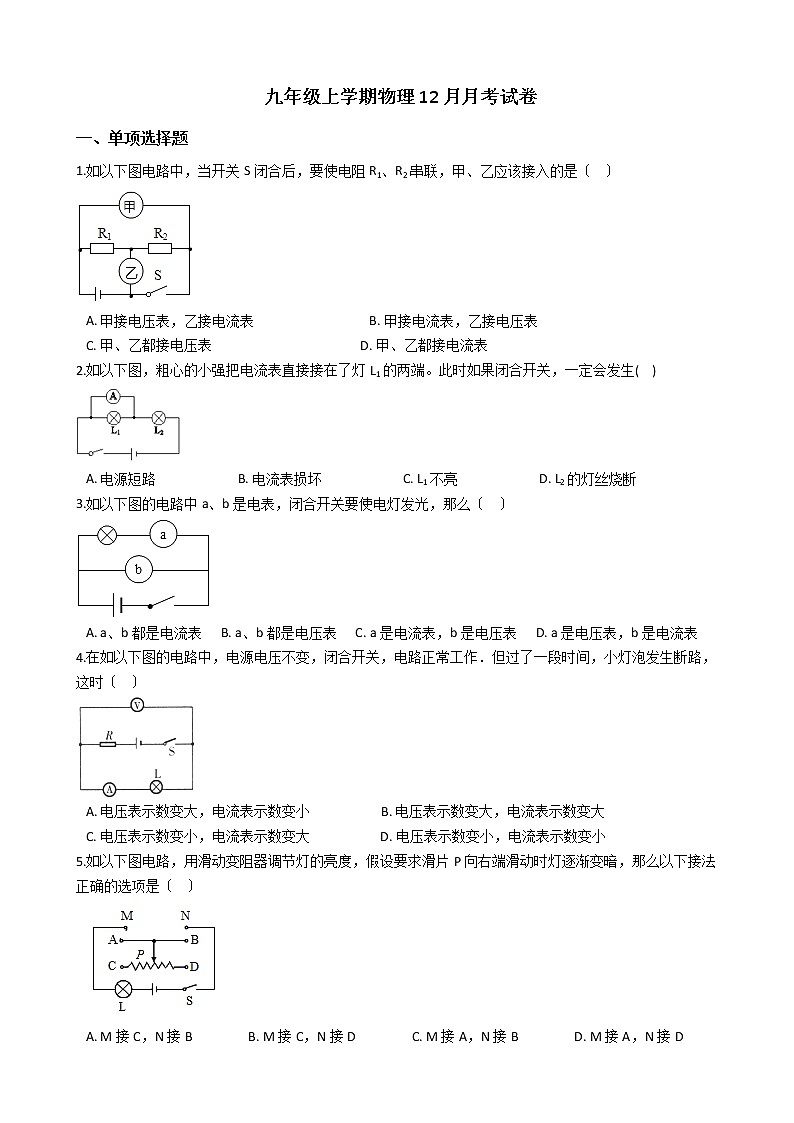

 九年级上学期物理12月月考试卷

一、单项选择题

1.如以下图电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是〔   〕

A. 甲接电压表，乙接电流表                                    B. 甲接电流表，乙接电压表
C. 甲、乙都接电压表                                              D. 甲、乙都接电流表

2.如以下图，粗心的小强把电流表直接接在了灯L1的两端。此时如果闭合开关，一定会发生(    )

A. 电源短路                         B. 电流表损坏                         C. L1不亮                         D. L2的灯丝烧断

3.如以下图的电路中a、b是电表，闭合开关要使电灯发光，那么〔   〕

A. a、b都是电流表     B. a、b都是电压表     C. a是电流表，b是电压表     D. a是电压表，b是电流表

4.在如以下图的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时〔   〕

A. 电压表示数变大，电流表示数变小                      B. 电压表示数变大，电流表示数变大
C. 电压表示数变小，电流表示数变大                      D. 电压表示数变小，电流表示数变小

5.如以下图电路，用滑动变阻器调节灯的亮度，假设要求滑片P向右端滑动时灯逐渐变暗，那么以下接法正确的选项是〔   〕

A. M接C，N接B                 B. M接C，N接D                 C. M接A，N接B                 D. M接A，N接D

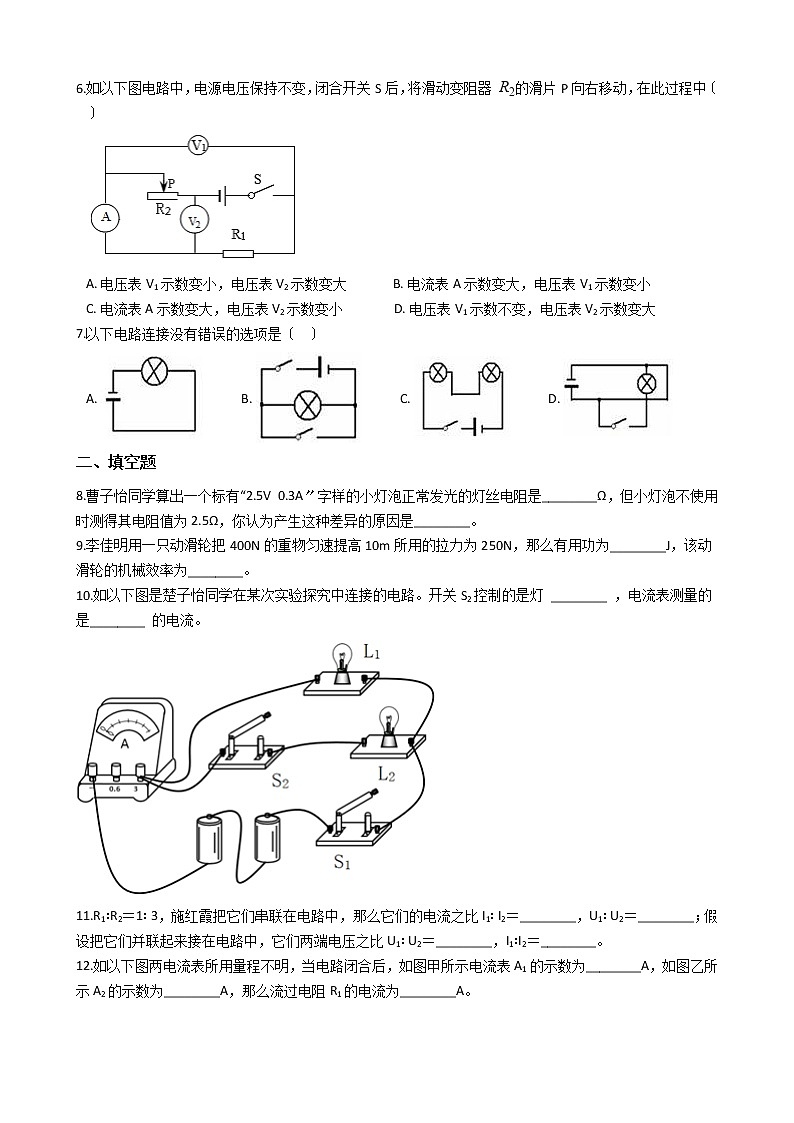

6.如以下图电路中，电源电压保持不变，闭合开关S后，将滑动变阻器 的滑片P向右移动，在此过程中〔   〕

A. 电压表V1示数变小，电压表V2示数变大              B. 电流表A示数变大，电压表V1示数变小
C. 电流表A示数变大，电压表V2示数变小               D. 电压表V1示数不变，电压表V2示数变大

7.以下电路连接没有错误的选项是〔   〕

A.            B.            C.            D.

二、填空题

8.曹子怡同学算出一个标有“2.5V  0.3A〞字样的小灯泡正常发光的灯丝电阻是________Ω，但小灯泡不使用时测得其电阻值为2.5Ω，你认为产生这种差异的原因是________。

9.李佳明用一只动滑轮把400N的重物匀速提高10m所用的拉力为250N，那么有用功为________J，该动滑轮的机械效率为________。

10.如以下图是楚子怡同学在某次实验探究中连接的电路。开关S2控制的是灯 ________ ，电流表测量的是________ 的电流。

11.R1∶R2＝1∶ 3，施红霞把它们串联在电路中，那么它们的电流之比I1∶ I2＝________，U1∶ U2＝________；假设把它们并联起来接在电路中，它们两端电压之比U1∶ U2＝________，I1∶I2＝________。

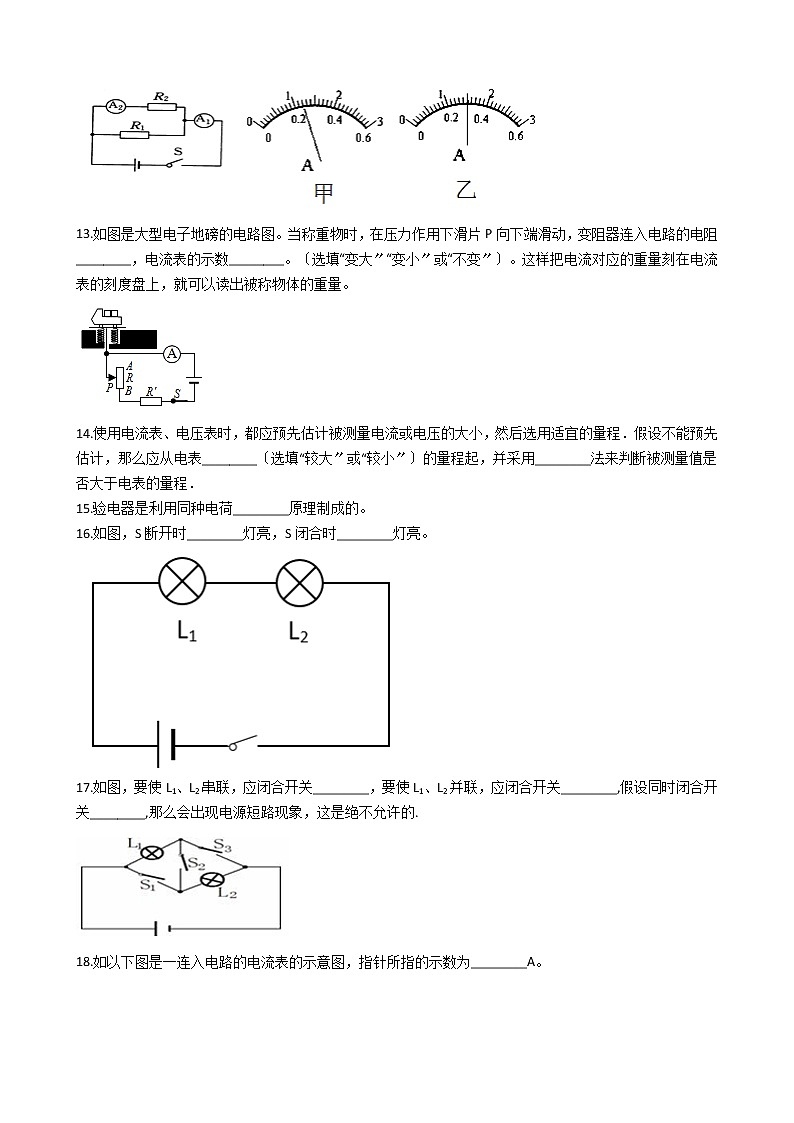

12.如以下图两电流表所用量程不明，当电路闭合后，如图甲所示电流表A1的示数为________A，如图乙所示A2的示数为________A，那么流过电阻R1的电流为________A。

13.如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。〔选填“变大〞“变小〞或“不变〞〕。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

14.使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用适宜的量程．假设不能预先估计，那么应从电表________〔选填“较大〞或“较小〞〕的量程起，并采用________法来判断被测量值是否大于电表的量程．

15.验电器是利用同种电荷________原理制成的。

16.如图，S断开时________灯亮，S闭合时________灯亮。

17.如图，要使L1、L2串联，应闭合开关________，要使L1、L2并联，应闭合开关________,假设同时闭合开关________,那么会出现电源短路现象，这是绝不允许的.

18.如以下图是一连入电路的电流表的示意图，指针所指的示数为________A。

三、作图题

19.设计电路．要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0.5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．

四、实验题

20.在实验探究“测量未知电阻R的阻值〞实验中：

〔1〕请你用笔画线代替导线把图中的器材连接成实验电路，并在右边虚线框内画出相应的电路图。要求：电流表用量程为0~0.6A，电压表用量程为0~3V，滑动变阻器滑片P向左移动时电流表示数增大；

〔2〕在连接电路时，开关应________，滑动变阻器的金属滑片P放在________〔选填“左〞或“右〞〕端；

〔3〕请把第二次测量时，如以下图的电压表和电流表示数填入表中相应的空格；

〔4〕处理上表中所记录的各次实验数据，得出待测电阻R的阻值为________Ω；〔保存一位小数〕

〔5〕实验中使用滑动变阻器的作用是________。

21.在“研究电流跟电压、电阻的关系〞时，同学们设计如图电路图，其中R为定值电阻， 为滑动变阻器，实验后，数据记录在表一和表二中。

表一

表二

〔1〕根据表中实验数据，可得出如下结论：

由表一可得：________；

由表二可得：________；

〔2〕在研究电流与电阻关系时，先用10欧的定值电阻进行实验，使电压表的示数为3V，再换用20欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将________3V〔选填“大于〞、“小于〞或“等于〞〕。此时向________〔选填“右〞或“左〞〕调节滑动变阻器的滑片，使电压表的示数仍为3V。

五、计算题

22.试推证：并联电路中，干路电阻的倒数等于它们各支路电阻的倒数之和。

23.小汽车前排座位中安装有上下档的电加热，其工作原理相当于如以下图的电路图，其中 ， ，闭合开关后，通过 的电流为2A，求：

〔1〕两端的电压；

〔2〕通过 的电流。

24.如以下图的电路，R1的阻值为10Ω，电流表的示数为0．4A，电压表的示数为3．2V．求：R1两端的电压，R2的阻值及电源电压．

答案解析局部

一、单项选择题

1.【解析】【解答】解：因为串联电路只有一条电流路径，要使电阻R1、R2串联，那么流过R1的电流必定也流过R2  ， 即电流通过Rl～R2～开关S构成通路，故甲、乙两表都是电压表，答案C正确．

应选C．

【分析】此题可采用“跟电流法〞来进行判断．

2.【解析】【解答】电流表的电阻很小，相当于一根导线，如果此时闭合开关，灯 会被短路， 中无电流通过， 不会亮。但是电路中还有灯 所以整个电路不会被短路，电流表也不会被烧坏。ABD不符合题意，C符合题意。

故答案为：C


【分析】电流表相当于导线，和灯泡并联时使灯泡短路。

3.【解析】【解答】解：由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规那么可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；

假设两表都是电流表，那么由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；

假设两表都是电压表，那么由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；

假设表a是电压表，表b是电流表，那么电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．

应选 C．

【分析】电流表应该与灯泡串联，假设与灯泡并联，那么会造成电源短路，烧坏电源和电流表，灯泡不发光；电压表应该与灯泡并联，假设与灯泡串联，那么会造成灯泡不发光，而电压表会有明显的示数；所以解答此题可根据电流表和电压表的使用规那么去分析判断．

4.【解析】【解答】解：电流形成的条件：一是电源；二是闭合回路．小灯泡正常工作时，符合电流形成的条件，因此电路中有电流，即电流表有示数；当小灯泡发生断路，与灯泡串联的电流表所在的电路断开，那么不符合电流形成的条件，因此电路中无电流，即电流表的示数为零；

灯泡正常工作时，电阻和灯泡串联，电压表测量灯泡两端的电压，而串联电路各局部电压之和等于电源电压，故电压表示数小于电源电压；当电路开路时，各用电器在电路中相当于导线，因此电压表通过电阻和闭合的开关与电源的两极相连，故电压表有示数，并且为电源电压；

通过上述分析可得 电流表示数变小；电压表示数变大．

应选 A．

【分析】灯泡和电阻串联，电流表串联在电路中，电压表并联在灯泡两端；

当小灯泡发生断路时，根据电流形成的条件分析电流表的示数；只有当电压表与电源两极相连时，电压表才会有示数，否那么电压表示数为零．

5.【解析】【解答】滑动变阻器的滑片右移，灯泡变暗，那么说明灯泡的实际功率变小，根据 可知，电路中的电流要变小。由于电源电压不变，电阻变大时，电流变小，要求滑片P向右端滑动时滑动变阻器接入电路的电阻丝变长，那么N应该接A或B，M接C。

故答案为：A。


【分析】滑动变阻器连接时，接线柱要一上一下，滑片远离下面的接线柱时电阻变大。

6.【解析】【解答】由题中的电路图可知， 与 串联，电压表V1测 两端的电压，电压表V2测 两端的电压，电流表A测电路中的电流。将滑动变阻器的滑片P向右移动，接入电路中的电阻变小，电路中的总电阻变小，由 可知，电路中的电流变大，即电流表A的示数变大，由 可知， 两端的电压变大，即电压表V1的示数变大；因串联电路中总电压等于各分电压之和，而且电源电压保持不变，可知 两端的电压变小 ，即电压表V2的示数变小。

故答案为：C。


【分析】在串联电路中，电阻减小电流变大，减小的电阻分压减小。

7.【解析】【解答】A.电路中没有开关，不符合题意；

B.开关都闭合时，电源将短路，不符合题意；

C.两个灯是串联的，电路正确，符合题意；

D.闭合开关，会造成电源短路，不符合题意；

故答案为：C．

【分析】一个根本的电路由电源、开关、导线、用电器组成；

开关闭合后，连接的电路不能出现短路或断路现象．

二、填空题

8.【解析】【解答】由 得，小灯泡正常发光的灯丝电阻是： ；小灯泡不使用时测得其电阻值为2.5Ω，产生这种现象的原因是温度对灯丝的电阻有影响。
【分析】根据电压和电流的比值计算电阻；灯泡的灯丝电阻受温度影响。

9.【解析】【解答】有用功是： ；动滑轮做的总功是： ；

该动滑轮的机械效率为： 。


【分析】根据物体的重力和高度的乘积计算有用功大小，利用拉力和距离的乘积计算总功，有用功和总功的比值计算机械效率。

10.【解析】【解答】由题中的实物图可知，电流流过L2后经过开关S2  ， 流过L1的电流不经过S2  ， 可知开关S2控制的是灯L2；由题中的实物图可知，流过两个小灯泡的电流都从电流表的正接线柱流入，负接线柱流出，所以电流表测量的是干路的电流。
【分析】开关和所控制的用电器串联；电流表和所测量的位置串联。

11.【解析】【解答】由串联电路的电流特点可知，两电阻串联时，它们的电流之比是： ；由串联电路的电流特点可知，两电阻串联时，它们的电压之比等于电阻之比： ；由并联电路的电压特点可知，两电阻并联时，两电阻两端的电压等于电源电压，所以它们的电压之比是： ；由并联电路的电压特点可知，两电阻并联时，它们的电流之比是： 。
【分析】串联电路中电流处处相等，各电阻的分压比等于电阻之比；并联电路中支路电压等于等于电压，各支路电流之比等于电阻的反比。

12.【解析】【解答】由题中的电路图可知，两电阻并联，电流表A2测量流过 的电流，电流表A1测量干路的电流；由并联电路电流特点可知，干路电流大于支路的电流；所以A2使用小量程0～0.6A，由图甲中指针位置可知通过电阻 的电流为 ；A1使用大量程0～3A，由图乙中指针位置可知 ；由并联电路电流的规律可知，通过电阻 的电流为： 。
【分析】在并联电路中干路电流等于各支路电流之和；根据干路电流较大选择电流表较大量程，支路选较小量程，结合指针位置读取电流大小。

13.【解析】【解答】由题中的电路图可知，当滑片P向下滑动时，滑动变阻器接入电路电阻变小，电路中的总电阻变小，由 可知，电路中电流变大。
【分析】滑动变阻器的滑片靠近下面的接线柱电阻减小，串联电路中电阻减小，电流变大。

14.【解析】【解答】使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用适宜的量程．假设不能预先估计，那么应从电表较大的量程起，并采用试触法来判断被测量值是否大于电表的量程
【分析】使用电流表时，选用较大量程试触。

15.【解析】【解答】验电器是用来检测物体是否带电的，是利用同种电荷相互排斥的原理来工作的。
【分析】验电器利用同种电荷相互排斥的原理工作。

16.【解析】【解答】由题中的电路图可知，两灯泡串联，所以当开关闭合时，两灯泡发光；当开关断开时，两灯泡不发光。
【分析】串联电路中，电路断开，用电器中无电流；电路闭合，用电器有电流。

17.【解析】【解答】当闭合开关S2  ， 断开开关S1、S3时，电流从电源正极出发后依次经过两盏灯泡，那么它们是串联在一起的；当闭合开关S1、S3  ， 断开S1时，电流分别经过两灯泡，那么它们是并联在一起的；当同时闭合开关S1、S2和S3时，电流不经过任何用电器直接从电源正极流入电源负极，那么会出现电源短路现象，这是绝不允许的.
【分析】串联电路是各用电器顺次啦连接的电路，并联电路是用电器并列连接的电路。

18.【解析】【解答】由题图可知，电流表所用的量程是0-0.6A，分度值为0.02A，读数为0.46A。
【分析】根据电流表选择的量程和指针位置测量电流大小。

三、作图题

19.【解析】【解答】由题意可知，电路为串联电路，故可依次将L1、L2、电流表串联起来，连在电源两端，电压表并联在L2两端即可；原理图如下：将两电池串接，从正极出发，依次连接L1、L2、电流表、滑动变阻器、开关；然后再将电压表并联在L2两端；注意电流表选择0～0.6A的量程，因图中电源为两节干电池，故电压表选择0～3V的量程；滑动变阻器应采用一上一下的接法．

如以下图：


【分析】串联电路各用电器顺次连接，电流表、电压表选择适宜量程，接线柱正入负出；滑动变阻器要一上一下接入电路。

四、实验题

20.【解析】【解答】(1)首先把三节干电池串联起来组成电源，然后把待测电阻、滑动变阻器、电流表应串联在电路中，电压表并联在待测电阻两端，实物电路图如图甲所示，根据实物电路图画出电路图，如图乙所示；

；(2)在连接电路时为了保护电路，开关应断开；在连接电路时为了保护电路，滑动变阻器应该调到阻值最大处，即滑片P放在右端；(3)由电压表的表盘可知，电压表量程是3V，最小分度值是0.1V，电压表示数是1.6V；由电流表的表盘可知，电流表量程是0.6A，最小分度值是0.02A，电流表示数是0.32A；(4)由表中数据可求得，待测电阻的阻值： ；

；

；

那么待测电阻阻值： ；(5)实验中使用滑动变阻器改变待测电阻两端的电压，实现屡次测量，取平均值减少误差。


【分析】〔1〕测量电阻的实验中，电压表和电阻并联，其他元件串联连接，电压表和电流表要正入负出并选择适宜量程；滑动变阻器要一上一下；根据实物图连接画出电路图；〔2〕连接电路时开关断开，滑片在阻值最大处；〔3〕根据电压表和电流表选择的量程和指针位置，测量电压和电流的大小；〔4〕利用电压和电流的比值计算电阻大小；〔5〕测量电阻时，屡次改变滑动变阻器的大小，可以实现屡次测量。

21.【解析】【解答】(1)在表一中，导体的电阻10Ω一定，导体两端的电压从1.0V增加到2.0V，再增加到3.0V，导体中的电流从0.1A到0.2A再到0.3A；电压增加几倍，电流也增加几倍，故得结论：电阻一定时，导体中的电流与导体两端的电压成正比；在表二中，导体两端的电压3V一定，导体的电阻从5Ω增加到10Ω，再增加到20Ω，相对应的，导体中的电流从0.6A减小到0.3A，再减小到0.15A，电阻增加几倍，电流变为原来的几分之一，故得结论：电压一定时，导体中的电流与导体的电阻成反比；(2)滑动变阻器的滑片位置不变时，当用20Ω的定值电阻代替10Ω的定值电阻时，电路中的总电阻变大，由 可知，电路中的电流变小，滑动变阻器两端的电压变小；由于串联电路中总电压等于各分电压之和，可知定值电阻两端的电压变大，即电压表的示数大于3V；在串联电路中电阻越大分得的电压越大，为使两端的电压保持3V不变，应增大滑动变阻器两端电压，即应增大滑动变阻器接入电路中的电阻，滑片应向右调节。
【分析】〔1〕根据实验可知，电阻一定时，导体中的电流与导体两端的电压成正比；电压一定时，导体中的电流与导体的电阻成反比；〔2〕探究电流和电阻关系时，定值电阻处阻值变大时，分压变大，假设电压表不变，应将滑动变阻器接入电路的阻值变大。

五、计算题

22.【解析】【分析】根据电压和电阻的比值分析电流，并联电路中各支路电流之和等于干路电流，根据电流关系可以计算并联电路电阻大小。

23.【解析】【分析】〔1〕根据电流和电阻的乘积计算电压；〔2〕根据电压和电阻的比值计算电流。

24.【解析】【分析】〔1〕从电路图可知，两电阻串联，电压表测量R2两端的电压，电流表测量电路总电流，电流表的示数和电压表的示数，根据欧姆定律可求R2的阻值．〔2〕电路电流和R1的阻值，根据欧姆定律可求R1两端的电压．〔3〕两电阻两端电压之和就等于电源电压．
