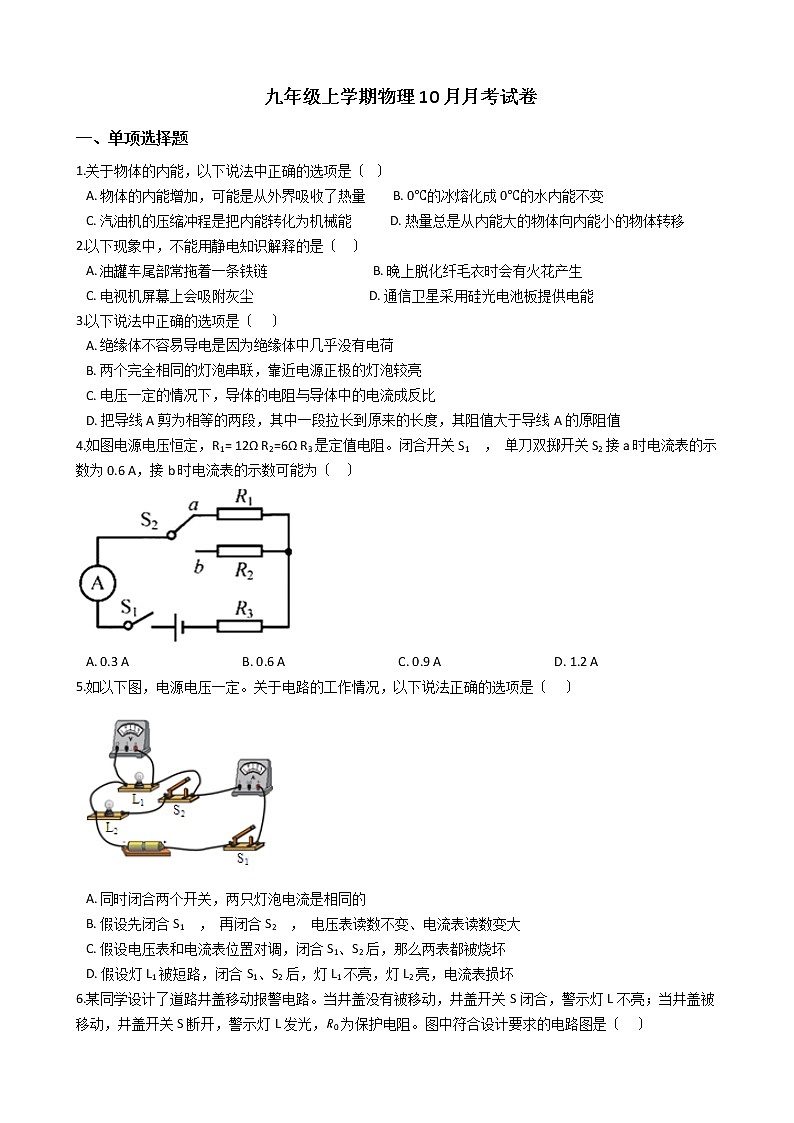

 九年级上学期物理10月月考试卷
一、单项选择题
1.关于物体的内能，以下说法中正确的选项是〔  〕
A. 物体的内能增加，可能是从外界吸收了热量        B. 0℃的冰熔化成0℃的水内能不变
C. 汽油机的压缩冲程是把内能转化为机械能           D. 热量总是从内能大的物体向内能小的物体转移
2.以下现象中，不能用静电知识解释的是〔   〕
A. 油罐车尾部常拖着一条铁链                                B. 晚上脱化纤毛衣时会有火花产生
C. 电视机屏幕上会吸附灰尘                                    D. 通信卫星采用硅光电池板提供电能
3.以下说法中正确的选项是〔    〕
A. 绝缘体不容易导电是因为绝缘体中几乎没有电荷
B. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C. 电压一定的情况下，导体的电阻与导体中的电流成反比
D. 把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
4.如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。闭合开关S1 ， 单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为〔   〕

A. 0.3 A                                   B. 0.6 A                                   C. 0.9 A                                   D. 1.2 A
5.如以下图，电源电压一定。关于电路的工作情况，以下说法正确的选项是〔    〕

A. 同时闭合两个开关，两只灯泡电流是相同的
B. 假设先闭合S1 ， 再闭合S2 ， 电压表读数不变、电流表读数变大
C. 假设电压表和电流表位置对调，闭合S1、S2后，那么两表都被烧坏
D. 假设灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
6.某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是〔    〕

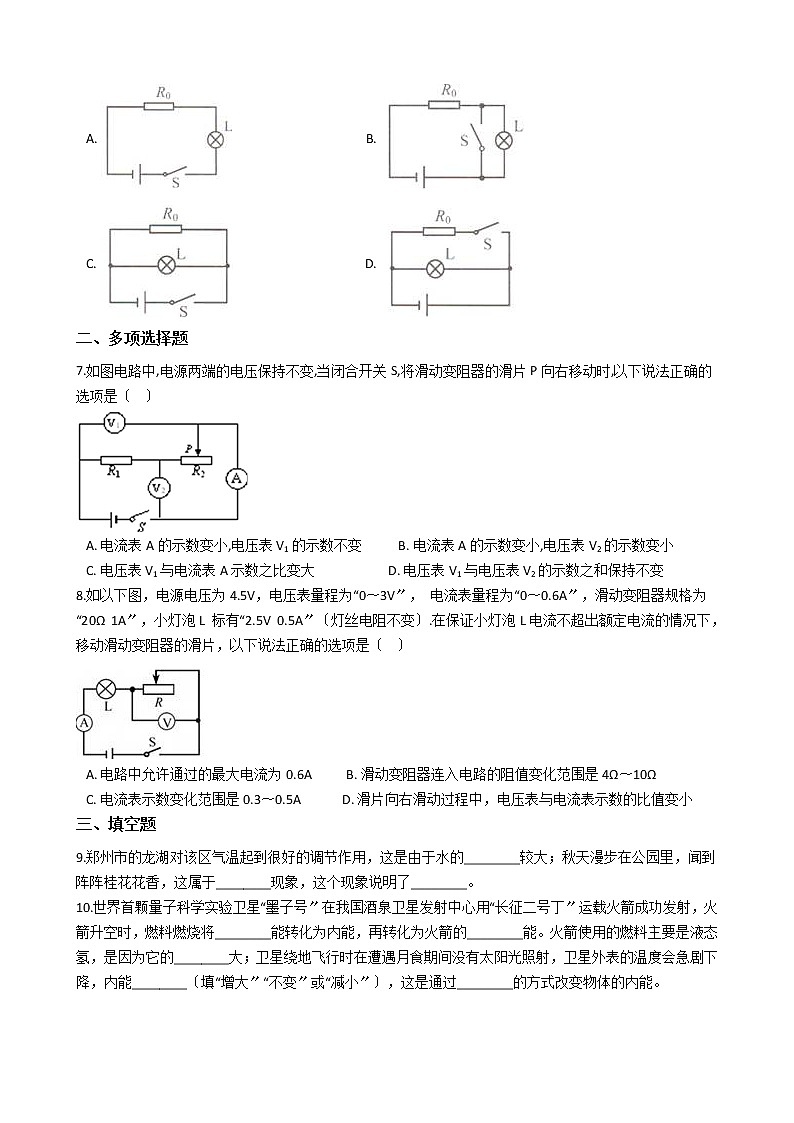

A.                                          B.
C.                                          D.
二、多项选择题
7.如图电路中,电源两端的电压保持不变,当闭合开关S,将滑动变阻器的滑片P向右移动时,以下说法正确的选项是〔   〕

A. 电流表A的示数变小,电压表V1的示数不变           B. 电流表A的示数变小,电压表V2的示数变小
C. 电压表V1与电流表A示数之比变大                      D. 电压表V1与电压表V2的示数之和保持不变
8.如以下图，电源电压为4.5V，电压表量程为“0〜3V〞， 电流表量程为“0〜0.6A〞，滑动变阻器规格为“20Ω  1A〞，小灯泡L 标有“2.5V  0.5A〞〔灯丝电阻不变〕.在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，以下说法正确的选项是〔   〕

A. 电路中允许通过的最大电流为0.6A          B. 滑动变阻器连入电路的阻值变化范围是4Ω〜10Ω
C. 电流表示数变化范围是0.3〜0.5A             D. 滑片向右滑动过程中，电压表与电流表示数的比值变小
三、填空题
9.郑州市的龙湖对该区气温起到很好的调节作用，这是由于水的________较大；秋天漫步在公园里，闻到阵阵桂花花香，这属于________现象，这个现象说明了________。
10.世界首颗量子科学实验卫星“墨子号〞在我国酒泉卫星发射中心用“长征二号丁〞运载火箭成功发射，火箭升空时，燃料燃烧将________能转化为内能，再转化为火箭的________能。火箭使用的燃料主要是液态氢，是因为它的________大；卫星绕地飞行时在遭遇月食期间没有太阳光照射，卫星外表的温度会急剧下降，内能________〔填“增大〞“不变〞或“减小〞〕，这是通过________的方式改变物体的内能。

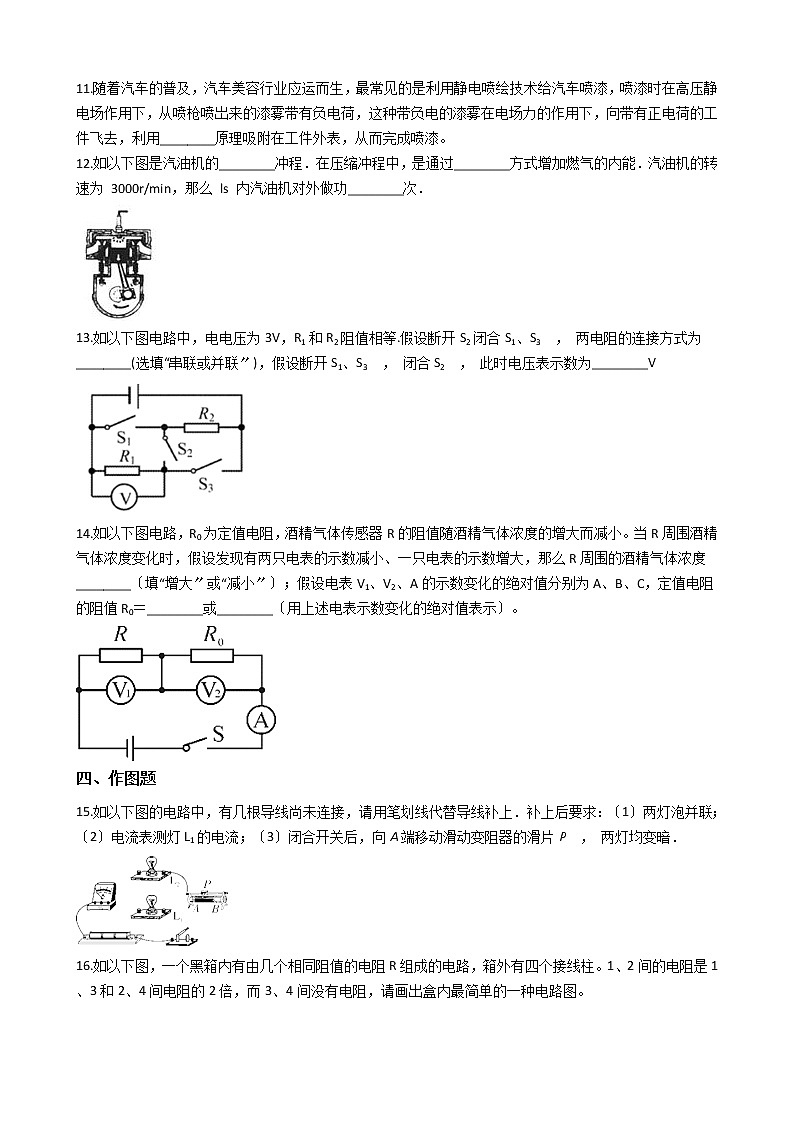

11.随着汽车的普及，汽车美容行业应运而生，最常见的是利用静电喷绘技术给汽车喷漆，喷漆时在高压静电场作用下，从喷枪喷岀来的漆雾带有负电荷，这种带负电的漆雾在电场力的作用下，向带有正电荷的工件飞去，利用________原理吸附在工件外表，从而完成喷漆。
12.如以下图是汽油机的________冲程．在压缩冲程中，是通过________方式增加燃气的内能．汽油机的转速为 3000r/min，那么 ls 内汽油机对外做功________次．

13.如以下图电路中，电电压为3V，R1和R2阻值相等.假设断开S2闭合S1、S3 ， 两电阻的连接方式为________(选填“串联或并联〞)，假设断开S1、S3 ， 闭合S2 ， 此时电压表示数为________V

14.如以下图电路，R0为定值电阻，酒精气体传感器R的阻值随酒精气体浓度的增大而减小。当R周围酒精气体浓度变化时，假设发现有两只电表的示数减小、一只电表的示数增大，那么R周围的酒精气体浓度________〔填“增大〞或“减小〞〕；假设电表V1、V2、A的示数变化的绝对值分别为A、B、C，定值电阻的阻值R0＝________或________〔用上述电表示数变化的绝对值表示〕。

四、作图题
15.如以下图的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：〔1〕两灯泡并联；〔2〕电流表测灯L1的电流；〔3〕闭合开关后，向A端移动滑动变阻器的滑片P ， 两灯均变暗．

16.如以下图，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有电阻，请画出盒内最简单的一种电路图。

五、实验题
17.在探究热现象的实验中，小明将质量相等的冰和石蜡分别装在两个相同的试管中，并放在一个装有水的大烧杯中进行加热，如图甲所示，根据实验数据绘制的温度随时间变化的图象，如图乙所示，请答复以下问题：

〔1〕将两试管放在同一个装有水的大烧杯中进行加热，目的是________。
〔2〕由图乙可知，________〔选填“A〞或“B〞〕是冰，该物质在第4分钟时的状态为________，冰在熔化过程中________增大〔选填“分子动能〞成“分子势能〞〕，当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，其原因可能是________。
〔3〕加热1分钟，冰、石蜡均为固态，由图乙可知，此时________〔选填“冰〞或“石蜡〞〕的比热容较大。
18.探究并联电路中电流规律，晓丹同学设计了如图甲所示的电路，准备测量A、B、C三处的电流。
〔1〕画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是________〔填“闭合〞或“断开〞〕的。

〔2〕将电流表接入电路中C点，闭合开关后，电流表指针如图乙所示，出现这种现象的原因是________。在排除故障后，电流表的示数如图丙所示，那么电流表的示数为________A。
〔3〕现在晓丹要用电流表测通过L1的电流，请你用笔画线表示导线，帮她完成电路连接。

〔4〕晓丹同学分析她的实验数据后得出结论：并联电路中各支路电流相等。她得出这一实验结论，主要原因是________。
19.小明所在的实验小组在实验室完成以下实验：
在“测定小灯泡电阻〞的实验中〔所用灯泡的额定电压为2.5V〕。

〔1〕小明采用图甲所示的方案，测量时发现闭合开关后，无论怎样移动滑片，灯都不亮，电流表示数始终为0，电压表示数约为6V，那么电路中出现的故障可能是________；排除故障后，调节滑片到一定位置后电压表的示数为2.0V，要测量小灯泡正常工作时的电阻，应该把滑片向________〔〔填“左〞或“右〞〕移动直到电压表的示数为2.5V，此时电流表示数如图乙所示，那么小灯泡正常工作的电阻为________Ω。
〔2〕小刚因为电流表损坏，他们设计了如图丙所示的电路图〔其中电源电压未知，定值电阻的阻值用R0表示〕测量小灯泡正常工作时的电阻，请你帮他们完成实验：先将开关S2拨到位置2，移动滑片P使电压表示数U1＝________V；再保持________不动，将开关S2拨到位置1，读出电压表示数U2 ， 那么小灯泡正常工作时的电阻RL的表达式为RL＝________〔请用题目中的符号表示所需的物理量〕。
六、计算题
20.太阳能热水器是把太阳能转化为内能的设备之一。某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为26℃的水，温度升高到46℃。[水的比热容c＝4.2×103J/〔kg·℃〕，天然气的热值q＝7×107J/m3]求：
〔1〕热水器中的水吸收的热量Q吸；
〔2〕热水器的效率η；
〔3〕热水器5小时有效照射内接收到的太阳能，相当于完全燃烧多少体积的天然气放出的热量？
七、简答题
21.小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示：ABO 为一水平杠杆，O 为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数到达 6V 时，报警器 R0开始发出报警信号。电路中电源电压为 8V，R0 的阻值恒为 15Ω，压力传感器 R 固定放置，其阻值随所受压力 F 变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计。试问：

〔1〕由图乙可知，压力传感器 R 的阻值随压力 F 的增大而________；
〔2〕当踏板空载时，闭合开关，电压表的示数为多少________？
〔3〕当报警器开始报警时，踏板设定的最大压力值为多少________？
〔4〕假设电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，那么踏板触点 B应向________〔选填“左〞或“右〞〕移动。

答案解析局部
一、单项选择题
1.【解析】【解答】A、物体内能增加，可能是从外界吸收了热量，也可能是外界物体对它做了功，A符合题意；
B、0℃的冰变成0℃的水，需要吸收热量，尽管质量和温度不变，但内能增加，B不符合题意；
C、汽油机的压缩冲程中，将机械能转化为内能，C不符合题意；
D、热量是从高温物体向低温物体传递的，内能大的物体温度不一定高，D不符合题意。
故答案为：A。
【分析】改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的.物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大.物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小.
物体的内能与温度有关：物体的温度越高，分子运动速度越快，内能就越大.
2.【解析】【解答】A．因为铁具有良好的导电性，可以把运输过程中由于振动、摩擦产生的静电荷导走，A不符合题意；
B．晚上脱化纤毛衣时，常会看到“闪光〞并伴有轻微的“僻啪〞声，这是由于衣服和衣服、衣服和皮肤摩擦起电所造成的现象，B不符合题意；
C．电视机屏幕上经常有许多灰尘，这是因为电视机工作时，屏外表有静电而吸附灰尘，C不符合题意；
D．硅光电池板是把太阳转化成电能的装置，不是利用静电，D符合题意。
故答案为：D。

【分析】同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体。
3.【解析】【解答】绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，A不符合题意；两个完全相同灯泡串联，那么通过的电流相等，由P=I2R知道，两灯泡的实际功率相等，所以两灯泡的亮暗相同，B不符合题意；电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，C不符合题意；导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大。假设把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，D符合题意，
故答案为：D。
【分析】绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少.
电流：I=I1=I2〔串联电路中各处的电流相等〕
欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比.
决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.〔电阻与加在导体两端的电压和通过的电流无关〕
4.【解析】【解答】由电路图可知，闭合开关S1 ， 单刀双掷开关S2接a时电流表的示数为0.6 A， R1与R3串联，电流表测电路中的电流，因串联电路中各处的电流相等，由 可得，电路中电流是：   (1)；接b时, R2与R3串联，电流表测电路中的电流，电流表的示数是： (2)，如图电源电压U恒定，电阻R3恒定，分析等式(1) (2)可知，C选项正确。
故答案为：C

【分析】根据电源电压不变，当电阻改变时，结合电流和电阻，计算电流大小。
5.【解析】【解答】A．同时闭合两个开关，两灯泡并联，它们两端的电压相等，由于两灯泡的规格不确定，即电阻未知，所以通过两灯泡的电流不一定相等，A不符合题意；B．先闭合S1时，电路为L1的简单电路，电压表测电源两端电压，电流表测通过L1的电流；再闭合S2后，两灯泡并联，电压表测电源两端的电压，电流表测干路电流；根据电源的电压不变可知，电压表的示数不变，根据并联电路中干路电流等于各支路电流之和可知，电流表的示数变大，B符合题意；C．假设电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，那么两表都不会烧坏，C不符合题意；D．假设灯L1被短路，闭合S1、S2后，会造成电源短路，那么灯L1、L2都不亮，电流表损坏，D不符合题意。
故答案为：B
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，它们两端的电压相等，根据欧姆定律结合两灯泡的电阻关系判断电流关系；根据电源的电压可知电压表示数的变化，根据并联电路的电流特点可知电流表示数的变化；假设电压表和电流表位置对调，此时电压表串联在电路中测电源两端的电压.
6.【解析】【解答】A题中警示灯与保护电阻串联，闭合开关，灯泡发光；断开开关，灯泡不发光，A不符合题意；由B图知道，闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，B符合题意；由C图知道，闭合开关，灯泡发光；断开开关，灯泡不发光，C不符合题意；由D图知道，无论开关是否闭合，灯泡都能发光，D不符合题意。
故答案为：B
【分析】根据题目所给信息设计出合理的电路图，最容易出错的地方是开关断开时灯泡发光，和我们平时接触到的开关闭合，灯泡发光正好相反.
二、多项选择题
7.【解析】【解答】由电路图知道，R1 与R2 串联，电压表V1 测电源的电压，电压表V2测R2 两端的电压，电流表A测电路中的电流，由于电源两端的电压保持不变，所以滑片移动时，电压表V1 的示数不会变化；当变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 知道，电路中的电流变小，即电流表A的示数变小，A符合题意；由于电压表V1 与电流表A示数之比等于电路的总电阻，所以它们的比值变大，C符合题意；又因为串联电路中总电压等于各分电压之和，所以R2 两端的电压变大，即电压表V2的示数变大，B不符合题意；因为V1 的示数不变，V2 的示数变大，所以两表示数之和变大，D不符合题意，
故答案为：AC．

【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
8.【解析】【解答】分析题意可知，电路中允许通过的最大电流不可以超出小灯泡的额定电流，所以最大电流为 ，此时接入电路中允许的滑动变阻器小阻值为： ;电压表测量滑动变阻器两端电压，而电压表量程为0~3V，当滑动变阻器接入电路阻值增大时，其两端电压变大，当其两端电压为3V时，所以最大电压为： ，此时接入电路中允许的滑动变阻器大阻值为： ，此时电路中电流最小为： ；所以A选项错误，BC选项正确；当滑片向右滑动过程时，滑动变阻器阻值增大，其两端电压U′增大〔电压表示数增大〕，干路电流I′减小〔电流表示数减小〕，所以电压表与电流表示数的比值变大，D选项错误；
综上所述，BC选项符合题意．
故答案为：BC

【分析】滑动变阻器与灯泡串联，串联分压，电压一定时，电阻越大，电流越小，结合欧姆定律求解即可。
三、填空题
9.【解析】【解答】因为水的比热容较大，白天，相同质量的水和沙石比拟，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，故能有效调节周围环境的气温。闻到阵阵桂花花香，这属于扩散现象，说明分子在不停地做无规那么的运动。
【分析】水的比热容大，相同质量的水可以吸收更多的热量，冷却效果更好；相同质量的水可以放出更多的热量，取暖效果更好；分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
10.【解析】【解答】在火箭升空时，燃料通过燃烧将化学能转化为燃气的内能，再转化为火箭的机械能。火箭的燃料主要使用液态氢，主要是因为它的热值大，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。没有太阳光照射时的卫星外表的温度会急剧下降，即其质量不变，温度降低，那么内能减小，这是通过热传递的方式改变物体内能的。
【分析】燃料的热值指的是1千克的燃料完全燃烧释放的热量，燃料燃烧释放内能，转化为机械能；热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加，其中两个物体中间传递的能量叫做热量。
11.【解析】【解答】利用静电喷绘技术给汽车喷漆时，被雾化的涂料微粒通过枪口的极针或喷盘、喷杯的边缘时，因接触而带负电荷，这种带负电的漆雾在电场力的作用下，根据异种电荷相互吸引的原理，向带有正电荷的工件飞去，从而完成喷漆。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引。
12.【解析】【解答】进气口、出气口关闭，活塞向下，为做功冲程；压缩冲程时通过做功的方式增加其他内能；3000r/min那么每秒钟转50转，一个完整的过程包含四冲程两转一对外做功，那么可知对外做功25次．
【分析】内燃机的压缩冲程是把机械能转化成气体的内能，内燃机的做功冲程是把气体的内能转化成机械能。汽油机工作一个循环，包含四个冲程，活塞往返运动两次，曲轴连杆转动两周，对外做功一次，结合题目条件计算即可。
13.【解析】【解答】假设断开S2闭合S1、S3 ， 那么R1和R2并列连接在电源两端，即为并联；假设断开S1、S3 ， 闭合S2 ， R1和R2 依次连接即为串联，电压表测R1两端的电压；由于R1和R2 阻值相等，根据串联电路的分压特点知道，电压表示数是： .
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。只闭合S2 ， 两个电阻串联，串联分压。
14.【解析】【解答】如以下图电路，定值电阻R0与传感器R串联，V1测量R两端的电压，V2测量R0两端的电压，A测量电路中电流，酒精气体传感器R的阻值随酒精气体浓度的增大而减小；对定值电阻R0来说，根据 可知，其电流与电压成正比，即V2与A的变化趋势是一致的〔都增大或都减小〕；由串联电路的电压规律可知，V1与V2的变化趋势是相反的；由题知，发现有两只电表的示数减小、一只电表的示数增大，由此说明，V2示数减小，A示数减小，V1示数增大；V1示数增大，由串联分压规律可知，传感器电阻R的阻值增大；因传感器R的阻值随酒精气体浓度的增大而减小，那么传感器R周围的酒精气体浓度减小。电源电压不变，根据串联电路的电压特点可知，电表V1、V2的示数变化的绝对值分别为A、B的大小应相等，那么A等于B；由 可得，定值电阻的阻值
【分析】定值电阻和传感器串联，分得的电压和电阻成正比，结合电压表、电流表示数和欧姆定律求解即可。
四、作图题
15.【解析】【分析】将灯光并联接入电路，电流表与灯L1串联，滑动变阻器接入干路，滑动变阻器接入电路中的电阻增大时，两灯泡变暗，滑片远离下接线柱时，滑动变阻器接入电路的阻值变大 .
16.【解析】【解答】各个电阻的阻值相等，1、2间的电阻各是1、3和2、4间电阻的2倍，说明1、2间有两个电阻，1、3和2、4间只有一个电阻，3、4间没有明显的电阻说明它们之间是导线，经分析可知，1、2间有两个电阻，1、3和2、4间只有一个电阻，3、4间是导线，故电路图如下所示：


【分析】两个电阻串联，总电阻等于两个电阻之和，两个电阻并联，等效电阻的大小等于两个电阻的乘积除以电阻之和，结合题目要求设计即可。
五、实验题
17.【解析】【解答】〔1〕将两试管放在同一个装有水的大烧杯中进行加热，目的有二，一是受热均匀，二是可以保证两种物质吸收的热量相等；(2)由如图乙可知，A物质在0℃时，吸热温度不再升高，全部熔化为液体后，温度再升高，所以A为晶体，即A是冰；
该物质在第4分钟时，处在熔化过程中，有冰也有水，所以状态为固液共存的状态；
冰在熔化过程中，吸热温度不变，所以分子动能是不变的，但分子势能会增大；
当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，是因为试管内外都为水，当外面的水沸腾时，温度不再升高，试管中的水温也能到达沸点，但到沸点后不能继续吸收热量，所以不会沸腾，即原因是：到达沸点，不能持续吸热；〔3〕由图乙知，加热1分钟时，冰的温度升高得高，且两种物质的质量相等，即吸收相同的热量时，冰的温度变化大，由 可知，冰的比热容较小，石蜡的比热容较大。
【分析】固体熔化的条件是到达熔点，继续吸热，晶体熔化时温度保持不变，非晶体熔化时温度一直升高.
18.【解析】【解答】(1)为保护电路平安，防止连线错误而烧坏电路元件，在连接电路过程中，开关应该是断开。(2)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表的正负接线柱接反了。在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，那么电流表的示数为0.24A。(3)要求灯L1和L2并联，电流表测通过L1的电流，电流表选用小量程与L1串联，如以以下图所示：
；(4)两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同，从而得出了错误的结论。

【分析】〔1〕电流表反向偏转，说明电流表正负接线柱接反了；明确电流表的量程和对应的分度值，结合表盘的指针读数即可；
〔2〕电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流；
〔3〕为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验。
19.【解析】【解答】(1)小明采用图甲所示的方案，测量时发现闭合开关后，无论怎样移动滑片，灯都不亮，电流表示数始终为0，电压表示数约为6V，那么电路中出现的故障可能是灯泡断路，造成电压表串联在电路中，电路中电流极小，电压表示数接近于电源电压。排除故障后，调节滑片到一定位置后电压表的示数为2.0V，灯泡与滑动变阻器串联，要测量小灯泡正常工作时的电阻，根据串联分压特性，应该把滑片向左移动以减小电阻器分压，直到电压表的示数为2.5V；此时电流表示数如图乙所示，电流表接入小量程，分度值为0.02A，电流表示数为0.4A，那么小灯泡正常工作的电阻为 (2)先将开关S2拨到位置2，电压表测量灯泡两端电压，移动滑片P使电压表示数到达额定电压即U1＝2.5V，再保持滑动变阻器的滑片不动，将开关S2拨到位置1，此时电压表测量定值电阻与灯泡两端总电压，读出电压表示数U2 ， 那么电路电流为
那么小灯泡正常工作时的电阻RL的表达式为

【分析】〔1〕分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；灯泡和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合灯泡此时的电压判断滑动变阻器的移动方向；结合用电器的电流和电压，利用欧姆定律求解用电器两端的电阻即可；
〔2〕结合题目给出的电流和电压值，利用功率公式求解功率的表达式即可。
六、计算题
20.【解析】【分析】〔1〕结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量；
〔2〕结合每小时太阳能的功率求解接收到太阳能，利用水吸收的热除以接收到太阳能即为加热效率；
〔3〕利用水吸收的热量除以燃料的热值即为燃料的体积。
七、简答题
21.【解析】【解答】(1)由图乙可知，压力传感器R的阻值随压力F的增大而减小。(2)当踏板空载时，闭合开关，压力传感器R与报警器R0串联，电压表测量报警器R0两端电压，此时电路电流为
电压表的示数为 (3)当报警器开始报警时，电压表示数到达6V时，那么电路电流为
那么此时压力传感器R的电阻为
根据图表可知此时水平杠杆A端的压力为8N，由杠杆平衡条件
那么踏板设定的最大压力值为 (4)假设电源电压略有降低，根据串联电路电阻分压特点，那么压力传感器R的阻值应减小，那么作用在水平杠杆A端的压力应增加，为保证报警器仍在踏板原设定的最大压力值时报警，那么踏板触点B应向左移动以增加动力臂。

【分析】〔1〕通过图像可以看出，压力越大，电阻越大；
〔2〕压力传感器与定值电阻串联，串联分压，结合欧姆定律求解即可；
〔3〕同理，结合报警电压和报警器的电阻求解报警时的电流，再利用欧姆定律求解传感器的电压，对照图像求解此时的压力；
〔4〕电压降低，为了提高敏锐性，应增加动力臂的长度。
