2020-2021年广东省广州市六校九年级上学期物理9月月考试卷附答案

这是一份2020-2021年广东省广州市六校九年级上学期物理9月月考试卷附答案，共15页。试卷主要包含了单项选择题，填空题，综合题，作图题，计算题，实验题等内容，欢迎下载使用。

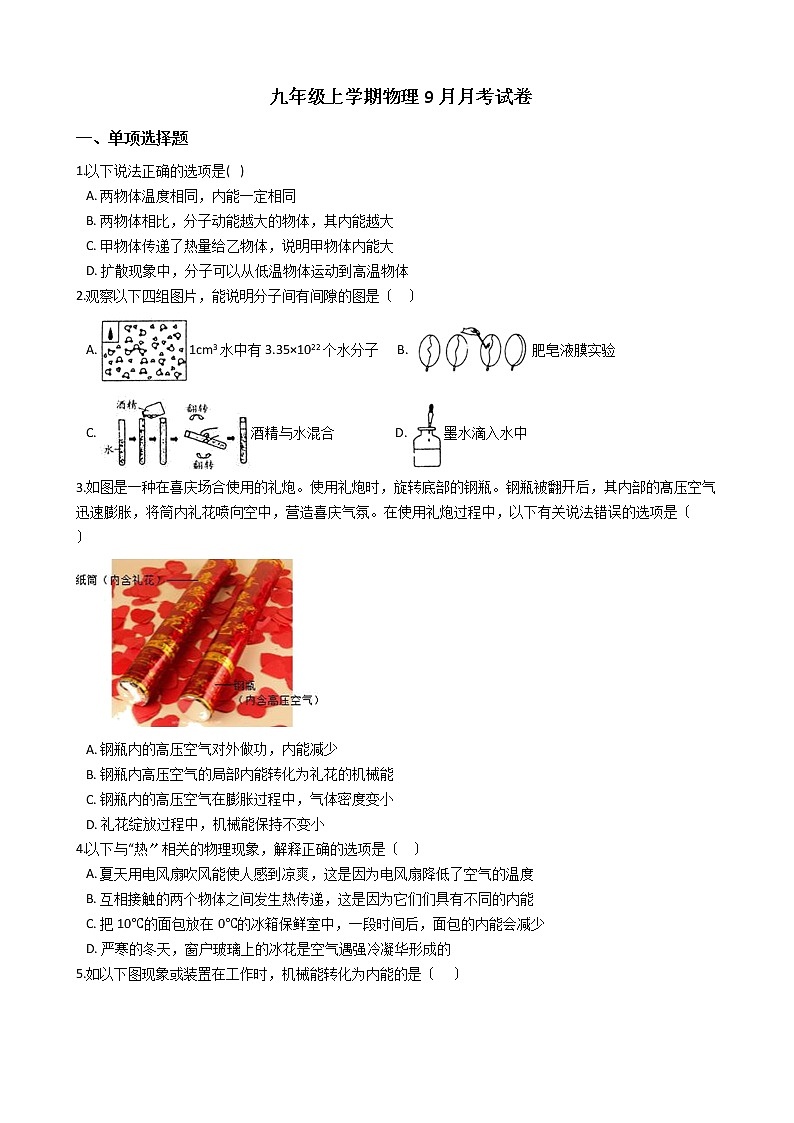

 九年级上学期物理9月月考试卷
一、单项选择题
1.以下说法正确的选项是(   )
A. 两物体温度相同，内能一定相同
B. 两物体相比，分子动能越大的物体，其内能越大
C. 甲物体传递了热量给乙物体，说明甲物体内能大
D. 扩散现象中，分子可以从低温物体运动到高温物体
2.观察以下四组图片，能说明分子间有间隙的图是〔   〕
A. 1cm3水中有3.35×1022个水分子     B. 肥皂液膜实验
C. 酒精与水混合                  D. 墨水滴入水中
3.如图是一种在喜庆场合使用的礼炮。使用礼炮时，旋转底部的钢瓶。钢瓶被翻开后，其内部的髙压空气迅速膨胀，将筒内礼花喷向空中，营造喜庆气氛。在使用礼炮过程中，以下有关说法错误的选项是〔   〕

A. 钢瓶内的高压空气对外做功，内能减少
B. 钢瓶内高压空气的局部内能转化为礼花的机械能
C. 钢瓶内的高压空气在膨胀过程中，气体密度变小
D. 礼花绽放过程中，机械能保持不变小
4.以下与“热〞相关的物理现象，解释正确的选项是〔   〕
A. 夏天用电风扇吹风能使人感到凉爽，这是因为电风扇降低了空气的温度
B. 互相接触的两个物体之间发生热传递，这是因为它们们具有不同的内能
C. 把10℃的面包放在0℃的冰箱保鲜室中，一段时间后，面包的内能会减少
D. 严寒的冬天，窗户玻璃上的冰花是空气遇强冷凝华形成的

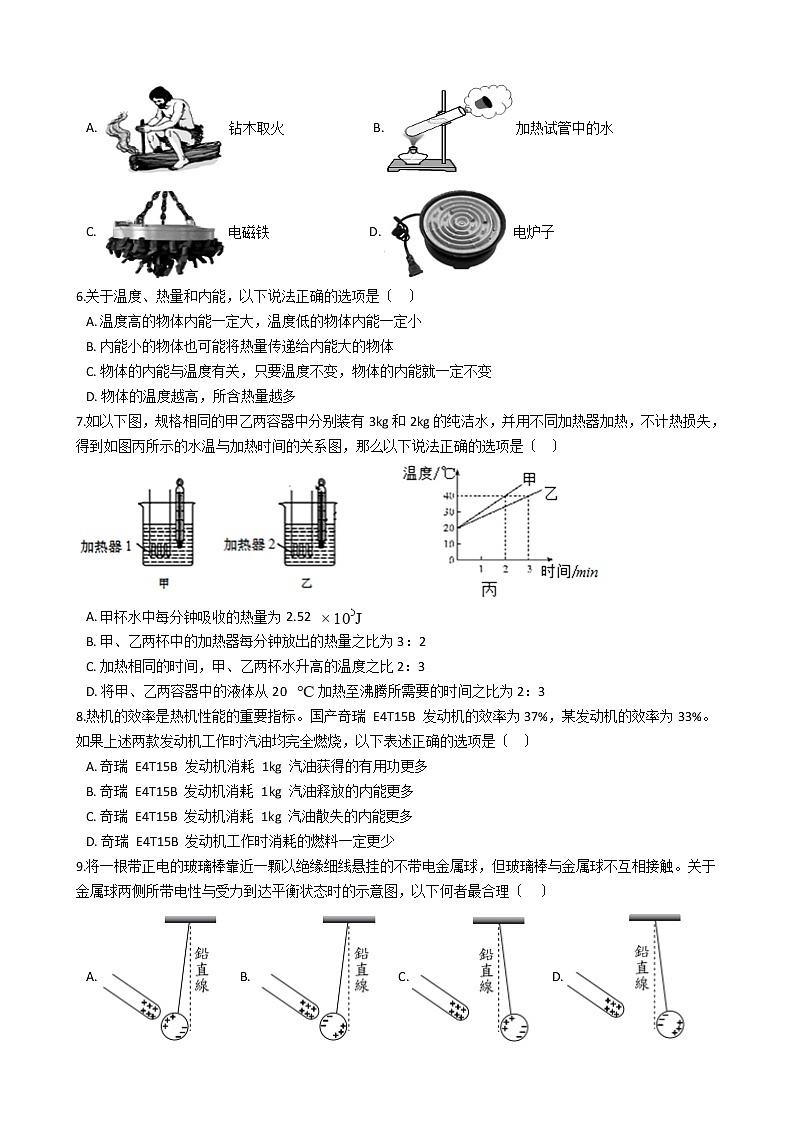

5.如以下图现象或装置在工作时，机械能转化为内能的是〔    〕
A. 钻木取火                           B. 加热试管中的水
C. 电磁铁                               D. 电炉子
6.关于温度、热量和内能，以下说法正确的选项是〔   〕
A. 温度高的物体内能一定大，温度低的物体内能一定小
B. 内能小的物体也可能将热量传递给内能大的物体
C. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变
D. 物体的温度越高，所含热量越多
7.如以下图，规格相同的甲乙两容器中分别装有3kg和2kg的纯洁水，并用不同加热器加热，不计热损失，得到如图丙所示的水温与加热时间的关系图，那么以下说法正确的选项是〔   〕

A. 甲杯水中每分钟吸收的热量为2.52
B. 甲、乙两杯中的加热器每分钟放出的热量之比为3：2
C. 加热相同的时间，甲、乙两杯水升高的温度之比2：3
D. 将甲、乙两容器中的液体从20 加热至沸腾所需要的时间之比为2：3
8.热机的效率是热机性能的重要指标。国产奇瑞 E4T15B 发动机的效率为37%，某发动机的效率为33%。如果上述两款发动机工作时汽油均完全燃烧，以下表述正确的选项是〔   〕
A. 奇瑞 E4T15B 发动机消耗 1kg 汽油获得的有用功更多
B. 奇瑞 E4T15B 发动机消耗 1kg 汽油释放的内能更多
C. 奇瑞 E4T15B 发动机消耗 1kg 汽油散失的内能更多
D. 奇瑞 E4T15B 发动机工作时消耗的燃料一定更少
9.将一根带正电的玻璃棒靠近一颗以绝缘细线悬挂的不带电金属球，但玻璃棒与金属球不互相接触。关于金属球两侧所带电性与受力到达平衡状态时的示意图，以下何者最合理〔    〕
A.       B.       C.       D.

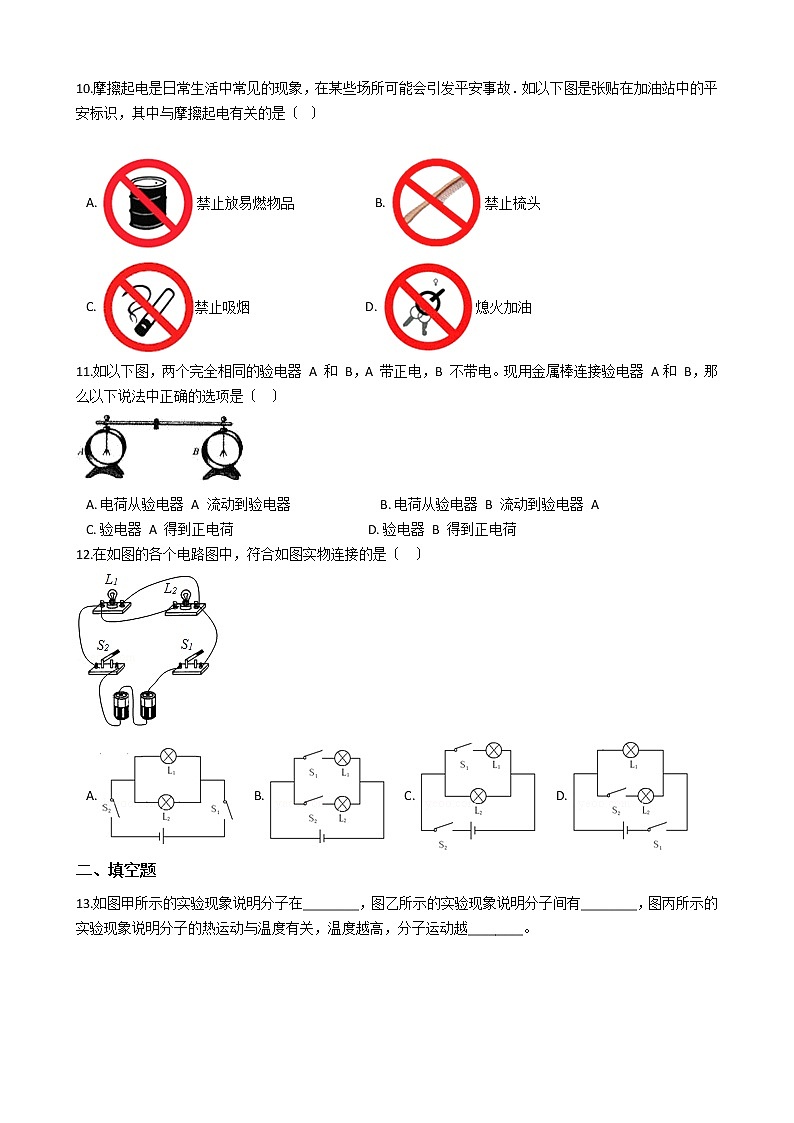

10.摩擦起电是日常生活中常见的现象，在某些场所可能会引发平安事故．如以下图是张贴在加油站中的平安标识，其中与摩擦起电有关的是〔  〕

A. 禁止放易燃物品                         B. 禁止梳头
C. 禁止吸烟                                    D. 熄火加油
11.如以下图，两个完全相同的验电器 A 和 B，A 带正电，B 不带电。现用金属棒连接验电器 A和 B，那么以下说法中正确的选项是〔   〕

A. 电荷从验电器 A 流动到验电器                            B. 电荷从验电器 B 流动到验电器 A
C. 验电器 A 得到正电荷                                          D. 验电器 B 得到正电荷
12.在如图的各个电路图中，符合如图实物连接的是〔   〕

A.       B.       C.       D.
二、填空题
13.如图甲所示的实验现象说明分子在________，图乙所示的实验现象说明分子间有________，图丙所示的实验现象说明分子的热运动与温度有关，温度越高，分子运动越________。

14.小鸣根据“宏观世界中物体由于运动而具有的能量叫做动能〞的知识，类比得出：微观世界中组成物体的分子具有分子动能。
〔1〕请写出小鸣的依据是：由分子动理论可知，组成物体的大量分子在永水不停息地做________；

〔2〕类比宏观世界中物体的动能有大小，微观世界中的分子动能也有大小如图表示不同时刻某物体内局部子运动情况〔箭头越长代表分子运动越快〕，________图的分子动能较大，可以用宏观世界中的物理量________〔选填“速度〞，“温度〞或“密度〞〕来反映，该物体从 A 时刻到B时刻________〔选填“一定〞或“不一定〞〕吸收了热量。
15.在探究“物质的放热能力与哪些因素有关〞时，分别用质量相等的水和某种液体〔注：c 水＞c 液体〕进行了实验，实验中，水和该液体在相同时间内放出的热量相等。两种液体的温度随时间的变化关系如以下图。分析图象可以得出________〔选填“甲〞、〞乙〞〕物质为水，另一种液体的比热容为________J/〔kg•℃〕。[水的比热热容为 4.2×103J/〔kg•℃〕]

16.
〔1〕汽车发动机一般是汽油机，它把燃料燃烧放出的________能转化为机械能，完全燃烧0.1kg的汽油能够获得________J的能量；〔汽油的热值为4.6×107J/kg〕
〔2〕汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的________较大的特点,图中是汽油机工作时的能量流向图，那么其热机效率表示为η=________。

17.把两种不同的金属片插入柠檬，制成“水果电池〞。用电压表测量水果电池的电压，如以下图，那么金属片________为水果电池的正极，水果电池是将化学能转化为________能。

三、综合题
18.演绎式探究——探究带电小球间的作用力.经科学家研究发现，两个带电小球所带电量分别为 ，当它们之间的距离为 〔远大于小球的直径〕时，它们之间的作用力 ，其中常量 .

〔1〕如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，假设甲球带正电荷、乙球带负电荷，那么它们之间的作用力为________〔填“引〞或“斥〞〕力，此时两球将相互________〔填“靠近〞或“远离〞〕.
〔2〕如图，为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为 的小球丙，此时恰好使得三球均保持静止.那么丙球应该带________〔填“正〞或“负〞〕电荷．请你证明，此时有关系 成立. ________．
19.根据如图答复以下问题

〔1〕图甲中，向瓶内打气，空气将塞子冲出时，瓶口出现白雾，这是________现象；此实验说明物体对外做功，内能________〔选填“增加〞、“减小〞或“不变〞〕；
〔2〕图乙中，迅速向下压缩活塞，硝化棉燃烧，说明筒内空气的温度________〔选填“升高〞、“降低〞或“不变〞〕。
20.把两种不同材料的导线 如铁线和铜线 组成如以下图的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验说明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。请答复以下问题：

〔1〕如以下图，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________。②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流________ 各空格均选填“变大〞、“变小、〞、“不变〞、“变为零〞
〔2〕这样的热电偶实际上是一个电源，它的电能是由________能转化而来。
〔3〕热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成________ 写出一种应用 。
四、作图题
21.图为某次实验线路图，请在图丁的方框中画出其对应的电路图.

五、计算题
22.一辆汽车在一段平直公路上匀速行驶，能量流向图如以下图，消耗汽油1.5×10﹣3m3〔假设汽油完全燃烧〕．假设汽油的密度ρ＝0.8×103kg/m3 ， 汽油的热值为q＝4×107J/kg，求：

〔1〕在这段时间内所消耗的汽油完全燃烧所产生的热量；
〔2〕该汽车的热机效率；
〔3〕汽车输出的有用功。
23.2021年5月6日，聊城首批30辆氢燃料新能源公交车投放使用．氢燃料具有清洁无污染、效率高等优点，被认为是22世纪最理想的能源，[c氢＝4.2×107J/〔kg•℃〕；q氢＝1.4×108J/kg〕求：

〔1〕质量为0.3kg的氢燃料完全燃烧放出的热量；
〔2〕假设这些热量全部被质量为200kg，温度为15℃的水吸收，那么水升高的温度；
〔3〕某氢能源公交车以140kW的恒定功率做匀速行驶，如果0.3kg的氢燃料完全燃烧获得热量的焦耳数和公交车所做的功相等，那么这些热量能让该公交车匀速行驶多长时间．
六、实验题
24.学习燃料的热值之后，自己设计一个实验来探究酒精和碎纸片的热值大小。

〔1〕实验装置如图甲、乙所示，你认为图中横杆、温度计、铁圈、燃具四个器件的安装顺序是________〔“由下而上〞或“由上而下〞〕；
〔2〕为保证实验结论的可靠，以及方便比拟，小王同学在实验中应让酒精和碎纸片的质量、两烧杯中水的质量以及两个烧杯都应保持________；
〔3〕通过实验得到的燃料热值与实际相比是偏________〔选填“大〞或“小〞〕，你认为出现这样情况的主要原因是：________。
〔4〕实验数据记录如表：
燃料
加热前水温/℃
燃料燃尽时水温/℃
燃料的热值/〔J•kg-1〕
酒精
15
35
2.4×107
碎纸片
15
25
？
根据表中数据，计算出碎纸片的热值是________J•kg-1。
25.如图是一些物质的比热容表：
一些物质的比热容
物质
比热容c/[J〔kg/℃〕]
物质
比热容c/[J〔kg/℃〕]
水
4.2×103
铝
0.88×103
酒精
2.4×103
干泥土
约0.84×103
煤油
2.1×103
铁、钢
0.46×103
冰
2.1×103
铜
0.39×103
色拉油
1.97×103
水银
0.14×103
沙石
约0.92×103
铅
0.13×103
〔1〕对于上表，小红同学有些疑惑，老师在上课时讲比热容的单位应该是 J/〔kg•℃〕，可是上表中比热容的单位是 J•〔kg•°C〕-1 ， 这二者是否有差异呢________？对于这个问题有以下三种说法，正确的选项是________；
A．比热容有两个不同的单位，一种表示液体和气体，另一种表示固体
B．这两个单位本质上就是同一个单位，只是写法不同而已
C．比热容的单位有很多个，比方 J 也是其中之一，使用时根据具体情况进行选用
〔2〕从上表可以看出水的比热容比沙石大得很多，由此可解释自然界中风的形成。如在沿海地区，白天温度较高，风是从________吹向________的；〔均选填“海洋〞、“陆地〞〕
〔3〕请对照上述比热容表中说出两点关于比热容的正确看法：________。

答案解析局部
一、单项选择题
1.【解析】【解答】A.物体的温度相同，内能不一定相同，A不符合题意；
B.物体分子运动越快，但质量不一定大，所以内能不一定大，B不符合题意；
C.甲物体传递了热量为乙，说明甲物体的温度高，C不符合题意；
D.扩散时，分子在不停的无规那么运动，分子可以从低温物体运动到高温物体，D符合题意。
故答案为：D.
【分析】内能的影响因素温度、质量和状态等，热传递的条件是物体间有温度差。
2.【解析】【解答】A．1cm3水中有3.35×1022个水分子，这么小的体积中含有这么多个分子，说明分子很小，A不符合题意；
B．肥皂膜能把细线拉弯，说明分子间存在相互作用的引力，B不符合题意；
C．水和酒精混合后的总体积小于原来水和酒精体积之和，说明了分子间有间隙，C符合题意；
D．墨水滴入水中，过几分钟整瓶水都变色了，这是扩散现象，说明分子不停地做无规那么运动，D不符合题意。
故答案为：C。

【分析】该题目考查的是分子动理论，物质是由大量分子构成的，分子之间存在间隙，分子在永不停息的做无规那么运动，分子之间既有引力，也有斥力，结合题目的表述分析即可。
3.【解析】【解答】AB．钢瓶被翻开后，其内部的髙压空气迅速膨胀，对外做功，将筒内礼花喷向空中，局部内能转化为礼花的机械能，其自身的内能减小，故 AB 正确，不符合题意；
C．钢瓶内的高压空气在膨胀过程中，质量不变，体积变大，根据 可知，气体密度变小，C 正确，不符合题意；
D．礼花绽放过程中，需要克服空气阻力做功，局部机械能转化为内能，所以机械能变小， D 错误，符合题意。
故答案为：D。

【分析】气体的体积膨胀，气体对外界做功，气体内能减小，转化为机械能，气体被压缩，外界对气体做功，气体内能增加，机械能转化为内能。
4.【解析】【解答】A．夏天用电风扇吹风能使人感到凉爽，这是因为电风扇加快了空气的流动速度，从而加快了蒸发，而蒸发是吸热的，所以凉爽，A不符合题意；
B．互相接触的两个物体之间发生热传递，发生热传递的唯一条件是存在温度差，B不符合题意；
C．把10℃的面包放在0℃的冰箱保鲜室中，一段时间后，面包向周围放出热量，内能减少，C符合题意；
D．严寒的冬天，窗户玻璃上的冰花是空气中的水蒸气遇强冷凝华而形成的，D不符合题意。
故答案为：C。

【分析】热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加；物体由气态变为固态的过程称为凝华。
5.【解析】【解答】A．钻木取火时，克服摩擦做功，将机械能转化为内能，A符合题意；B．加热试管中的水，水沸腾产生的水蒸气膨胀对塞子做功，水蒸气的内能转化为塞子的机械能，B不符合题意；C．电磁铁吸附铁钉是将电能转化为机械能，C不符合题意；D．电炉子是通过电流做功，将电能转化为内能，D不符合题意。
故答案为：A
【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，因为总是消耗的能量转化为得到的能量.
6.【解析】【解答】A.内能与物体的质量,温度和体积均有关，故温度高的物体内能不一定大，温度低的物体内能也不一定小，A错误； B.内能小的物体温度可能高，内能大的物体温度可能低，故内能小的物体也可能将热量传递给内能大的物体，B 正确；C .内能与物体的质量,温度和体积均有关，温度不变，物体的内能可能变化，C不符合题意；D.热量是个过程量，不能用含有来描述，D 错误。
故答案为：B.
【分析】物体的内能和温度有关，还与质量、状态等有关，热传递的条件是温度差。
7.【解析】【解答】A、由图丙的甲图线可知，加热 2min 时，甲容器中水升高的温度：△t=40℃-20℃=20℃；由图象还可知，水的温度变化随时间的增加而均匀升高，所以，加热 1min 时，甲容器中水升高的温度：△t′= = ×20℃=10℃；此时甲容器中的水吸收热量：Q吸1=cm1△t=4.2×103J/〔kg•℃〕×3kg×10℃=1.26×105J，A不符合题意；
B、由图丙可知，水的温度从20℃升高到40℃时，乙的加热时间为3min；此时乙容器中的水吸收热量：Q吸=cm2△t=4.2×103J/〔kg•℃〕×2kg×〔40℃-20℃〕=1.68×105J，乙容器中的水每分钟吸收热量为：Q吸2= ×Q吸= ×1.68×105J=5.6×104J；由于忽略散热损失，所以两加热器每分钟放出的热量与水每分钟吸收的热量相同，那么：加热器每分钟放出的热量之比为：Q甲放/min：Q放2/min=1.26×105J：5.6×104J=9：4，B不符合题意．
C、根据B可知相同时间内，加热器放出的热量之比为9：4，那么相同时间内，两杯水吸收的热量之比为9：4，根据△t= 可得两杯水升高的温度之比为： = = = ，C不符合题意．
D、根据Q吸=cm〔t-t0〕可得甲、乙两容器中的水从 20℃加热至沸腾所需热量之比： = = = = ；根据时间t= 可得所用时间之比为： = = = ；D符合题意．
故答案为：D

【分析】用同一加热器加热可以保证两种液体吸收的热量相同；结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可，结合加热器每分钟释放的热量求解时间即可。
8.【解析】【解答】国产奇瑞E4T15B发动机的效率为37%，某发动机的效率为33%，即国产奇瑞E4T15B发动机的效率的效率高，有用功占总功的比例高。
A．奇瑞E4T15B发动机消耗1kg汽油获得的有用功更多，即消耗相同的燃料，奇瑞E4T5B做的有用功越多，那么有用功占总功的比例越高，即效率越高，A符合题意；
B．根据Q=mq知，发动机完全燃烧1kg汽油释放的内能相同，B不符合题意；
C．奇瑞E4T15B发动机的效率高，有用功占总功的比例越高，散失的内能少，C不符合题意；
D．奇瑞E4T15B发动机的效率高，是有用功占总功的比例越高，但工作时消耗的燃料不一定更少，D不符合题意。
故答案为：A。

【分析】热机效率描述的是把燃料完全燃烧释放的热量转化为机械能的比例，比例越高，损失的热量越少。
9.【解析】【解答】当带正电的玻璃棒靠近不带电的金属球时，由于感应带电，不带电的金属球靠近带玻璃棒的一端带上负电荷，另一端带上正电荷，由于异种电荷相互吸引，所以带正电的玻璃棒和带负电的金属球会相互吸引，B符合题意。
故答案为：B
【分析】电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引.
10.【解析】【解答】用塑料梳子梳头时会因为摩擦产生静电，会产生电火花，有发生爆炸的危险．B符合题意.
故答案为：B．
【分析】根据对各选项中标志的含义认识和理解，结合摩擦起电有进行分析解答.
11.【解析】【解答】AB．由题知，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，那么B上的一局部电子会通过金属棒转移到A上，A得到电子，与正电荷相互抵消一局部，A带的正电荷会减少从而张角变小，而B因为失去电子也带上了正电荷，B的两金属箔带上同种电荷使B金属箔张角变大，A不符合题意，B符合题意；
CD．由上面分析知，验电器A得到电子，B失去电子，而不是正电荷的移动，CD不符合题意。
故答案为：B。

【分析】电荷从带电物体流向不带电物体，最后到达平衡。
12.【解析】【解答】由实物图可知，两灯泡并联，而且两个开关都在干路上；
A．电源正极出来经过干路开关S1 ， 分别流入两个灯泡后，一起经过干路开关S2 ， 回到负极，A符合题意；
B．从图中可以看出，电源正极出来，上面一支经过开关和灯泡，下面一支经过开关和灯泡，集合后，回到负极，开关在支路上，B不符合题意；
C．从图中可以看出，两灯泡并联，开关S1在灯泡L1的支路上，C不符合题意；
D．从图中可以看出，两灯泡并联，开关S2在灯泡L2的支路上，D不符合题意。
故答案为：A。

【分析】根据实物图去连电路图，分析元件的串并联关系，根据电流的方向连接即可。
二、填空题
13.【解析】【解答】两种不同的气体接触后会彼此进入对方，是分子运动形成的扩散现象，压紧的铅块不易分开，说明分子间存在引力，温度高时，扩散现象更快，说明温度越高，分子运动越剧烈。
故答案为：不停地做无规那么运动；引力；剧烈。
【分析】分子在不停的做无规那么运动，温度越高，分子运动越剧烈，分子间存在引力和斥力。
14.【解析】【解答】(1)由分子动理论可知，组成物体的大量分子在永水不停息地做无规那么运动。(2)对于同一物体，B 图中箭头比 A 图中箭头长，说明其分子运动快，因此 B 图中的分子动能较大。如果要衡量某一物体中所有分子动能的大小，可以用宏观世界中的物理量温度来反映，同一物体，温度越高，分子运动越剧烈，其分子动能将会越大。物体从A时刻到B时刻内能增大，而改变内能的方式有：做功和热传递，所以不一定是吸收热量，有可能是外界对物体做功所致。
【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈；改变物体的内能有两种方式，一种是做功，第二种是热传递。
15.【解析】【解答】时间相等时，两种液体放出的热量相等，由图象可知，乙液体的温度降低的快，甲液体温度降低慢；根据Q放=cm∆t可知，在质量相等、放热也相同的情况下，谁的温度降低得快，它的比热容就小；所以，甲液体的比热容大，假设甲、乙两种液体中，一种液体是水，那么一定是甲液体。由题知，而水和液体的质量相同，即m水=m乙 ， 而水和另种液体在相同时间内放出的热量相等，即Q水放=Q乙放 ， 那么c水m水∆t=c乙m乙∆t
结合图象〔15min以内〕可得4.2×103J/〔kg•℃〕×m水×〔60℃－40℃〕=c乙m乙〔60℃－20℃〕
解得c乙=2.1×103J/〔kg•℃〕

【分析】当释放相同的热量时，物体的比热容越大，温度下降越小，两种物质相同时间释放的热量相同，结合比热容公式列方程求解即可。
16.【解析】【解答】(1)汽车发动机把燃料燃烧放出的内能转化为机械能。完全燃烧0.1kg的汽油能够获得的能量 (2)因为水的比热容大，相同质量的水和其它物质比拟，升高相同的温度，水吸收的热量多，所以汽车发动机常用循环流动的水来帮助散热。由图可知，热机效率是用于做有用功的能量占总能量的比例，即该内燃机的效率是
【分析】〔1〕热机即为把内能转化为机械能的装置，结合汽油的质量，利用热值公式求解汽油释放的热量；
〔2〕水的比热容大，相同质量的水可以吸收更多的热量，冷却效果更好；结合汽油释放的热量和有用功，两者做比值即为热机的效率。
17.【解析】【解答】水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置；图中电压表指针正常偏转，那么与电压表正接线柱相连的是电池的正极，即金属片A是水果电池的正极，B是该水果电池的负极。
故答案为：A；电.
【分析】利用电压表的使用方法分析解答即可，注意电源是将化学能转化为电能的装置.
三、综合题
18.【解析】【解答】(1)电荷间的相互作用规律：同种电荷相互排斥、异种电荷相互吸引；甲球带正电荷、乙球带负电荷，所以它们相互吸引而相互靠近；(2)由题意可知，甲受到乙的引力向右，甲要静止，应受到丙向左的排斥力，甲球带正电荷，所以丙也应带正电荷；对乙球进行分析，因平面光滑不受摩擦力，那么有： 所以根据题意可得：
化简得：
所以

【分析】〔1〕自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引；
〔2〕结合题目给出的电荷之间的作用力列等式求解电荷与距离的关系即可。
19.【解析】【解答】(1)用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当瓶内气体把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶内的水蒸气液化成小水滴，这些小水滴就是看到的白雾。(2)当活塞迅速压下去时，活塞对气体做功，使气体的内能增大，温度升高，到达棉花的着火点，因此棉花燃烧起来。
【分析】气体的体积膨胀，气体对外界做功，气体内能减小，转化为机械能，气体被压缩，外界对气体做功，气体内能增加，机械能转化为内能；物体由气态变为液态的过程称为液化，液化放热。
20.【解析】【解答】〔1〕①根据题意知道A和B间的温度差差越大，回路电流越大，当只将A 处杯中的冰水混合物换为沸水时，由于AB两处的温度差减小，电路电流变小；②其他条件不变，假设移去酒精灯，将B放入另一杯冰水混合物中，那么由于AB间温度差变为零，而使电流变为零；〔2〕根据题意知道，要想产生电流，两接点间必须存在温度差，所以，说明热电偶是将内能转化为电能的装置；〔3〕由热电偶电路中电流的特点及产生条件知道，两接点间温度差的大小直接决定了电流的大小，即热电偶电路可以把温度信号转换成电信号；所以，可将电流表改装成温度计，控制两接点中的一个点的温度不变，将另一个点的温度作为被测温度，通过电流表示数反映出其温度值的大小。
【分析】从题目中总结关键的规律即产生电流的条件及影响电流大小的因素，从而考查了学生对新知识的应用，由于要保持两点间要有不同的温度，故从能量转化角度，热电偶消耗了内能，转化成了电能；热电偶既然是通过温度差来获得热电流，我们可以设想从这一角度，通过改变温度差来获得不同的电流，而此时电流的大小直接受温度差大小的影响，从而可制成间接测量温度的装置.
四、作图题
21.【解析】【解答】由实物图分析可知，两个灯泡是并联的，每个开关各控制一个灯泡，电路图如下所示：

【分析】根据实物图画电路图，要理解各个元件的画法，注意与实物图的位置和实际连接方式的对应.
五、计算题
22.【解析】【分析】〔1〕知道汽油的体积和密度，根据m=ρV求出汽油的质量，又知道汽油的热值，根据Q放=mq求出在这段时间内所消耗的汽油完全燃烧所产生的热量；〔2〕热机水的有用功和燃料完全燃烧放出的热量之比即为该汽车的热机效率；〔3〕根据η= ×100%求出汽车输出的有用功．
23.【解析】【分析】〔1〕结合氢气的质量，利用热值公式求解氢气释放的热量；
〔2〕结合水的质量和吸收的热量，利用比热容公式求解水温度的变化量；
〔3〕结合氢气释放的热量和发动机的功率，两者相除即为工作时间。
六、实验题
24.【解析】【解答】(1)为了利用酒精灯的外焰给烧杯充分加热，并且温度计不要碰到烧杯壁和烧杯底，应按照由下往上的顺序组装器材。(2)为探究酒精和碎纸片的热值大小，且方便比拟，必须控制酒精和碎纸片的质量相等、烧杯内水的质量相等、两个烧杯相同。(3)因为烧杯、空气也吸收热量〔即存在热损失〕，并且燃料不可能完全燃烧，所以测得的热值会偏小。由表格数据可知，相同质量的酒精和碎纸片燃尽时，酒精燃烧放出的热量可以将水的温度升高 20℃，碎纸片燃烧放出的热量可以将水的温度升高 10℃，可见酒精的热值是碎纸片的 2倍，所以碎纸片的热值为 1.2×107J/kg。
【分析】〔1〕在组装实验仪器的时候应该按照自下而上的顺序进行组装；
〔2〕保证水和质量相同，通过温度的变化量就可以比拟两种物质的热值；
〔3〕燃烧是否充分燃烧会影响燃料释放热量的多少；
〔4〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量，结合燃料的质量求解燃料的热值。
25.【解析】【解答】(1)比热容的计算公式是 ，其中质量的单位是 kg，热量的单位是 J，温度的单位是℃，所以比热容的单位是 J/〔kg•℃〕，也可以写成 J•〔kg•℃〕 -1 ， 因此这两个单位本质上是相同的，只是写法不同。
故答案为：B。(2)因为水的比热容比泥土、沙石的比热容大，白天，在太阳照射下陆地和海水吸收相同的热量，海水温度上升慢；陆地吸热后，温度上升快，热空气上升，风从海洋吹向陆地，形成海风；同样的道理，夜晚的风向那么正好相反。(3)分析表中数据可以发现：水的比热容最大；不同物质比热容一般不同；同种物质，状态不同，比热容不同；少数不同物质比热容相同；液体的比热容一般大于固体等。

【分析】〔1〕这两种写法都表示比热容的单位，结合指数的运算法那么分析即可；
〔2〕比热容是描述物体吸放热能力的一个物理量，相同质量的物体吸收或释放相同的热量，比热容大的物体温度降低的少，导致陆地和海洋温度不同；
〔3〕比热容是描述物体吸放热能力的一个物理量，它与物体的质量、初末温度无关，只与物体的种类有关系。
