2020-2021年江苏省连云港市九年级上学期物理12月月考试卷附答案

这是一份2020-2021年江苏省连云港市九年级上学期物理12月月考试卷附答案，共13页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

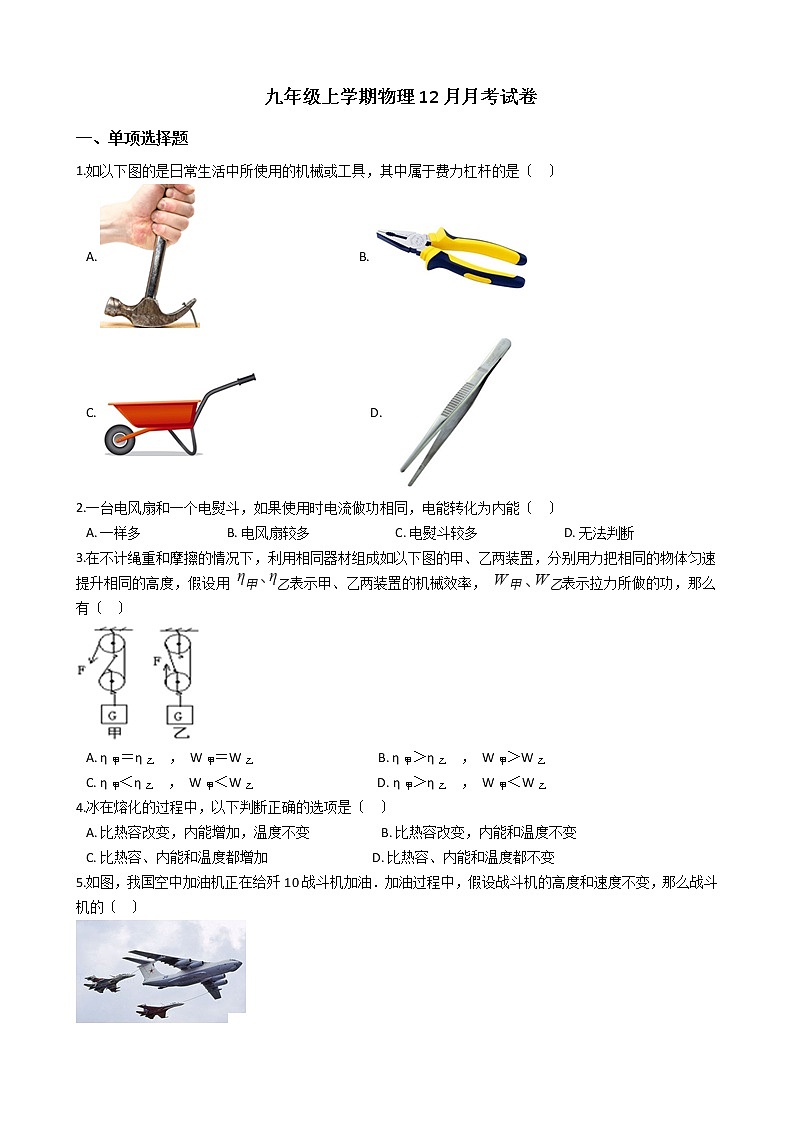

 九年级上学期物理12月月考试卷
一、单项选择题
1.如以下图的是日常生活中所使用的机械或工具，其中属于费力杠杆的是〔   〕
A.                                                  B.
C.                                    D.
2.一台电风扇和一个电熨斗，如果使用时电流做功相同，电能转化为内能〔   〕
A. 一样多                          B. 电风扇较多                          C. 电熨斗较多                          D. 无法判断
3.在不计绳重和摩擦的情况下，利用相同器材组成如以下图的甲、乙两装置，分别用力把相同的物体匀速提升相同的高度，假设用 表示甲、乙两装置的机械效率， 表示拉力所做的功，那么有〔   〕

A. η甲＝η乙 ， W甲＝W乙                                      B. η甲＞η乙 ， W甲＞W乙
C. η甲＜η乙 ， W甲＜W乙                                      D. η甲＞η乙 ， W甲＜W乙
4.冰在熔化的过程中，以下判断正确的选项是〔   〕
A. 比热容改变，内能增加，温度不变                      B. 比热容改变，内能和温度不变
C. 比热容、内能和温度都增加                                D. 比热容、内能和温度都不变
5.如图，我国空中加油机正在给歼10战斗机加油．加油过程中，假设战斗机的高度和速度不变，那么战斗机的〔   〕

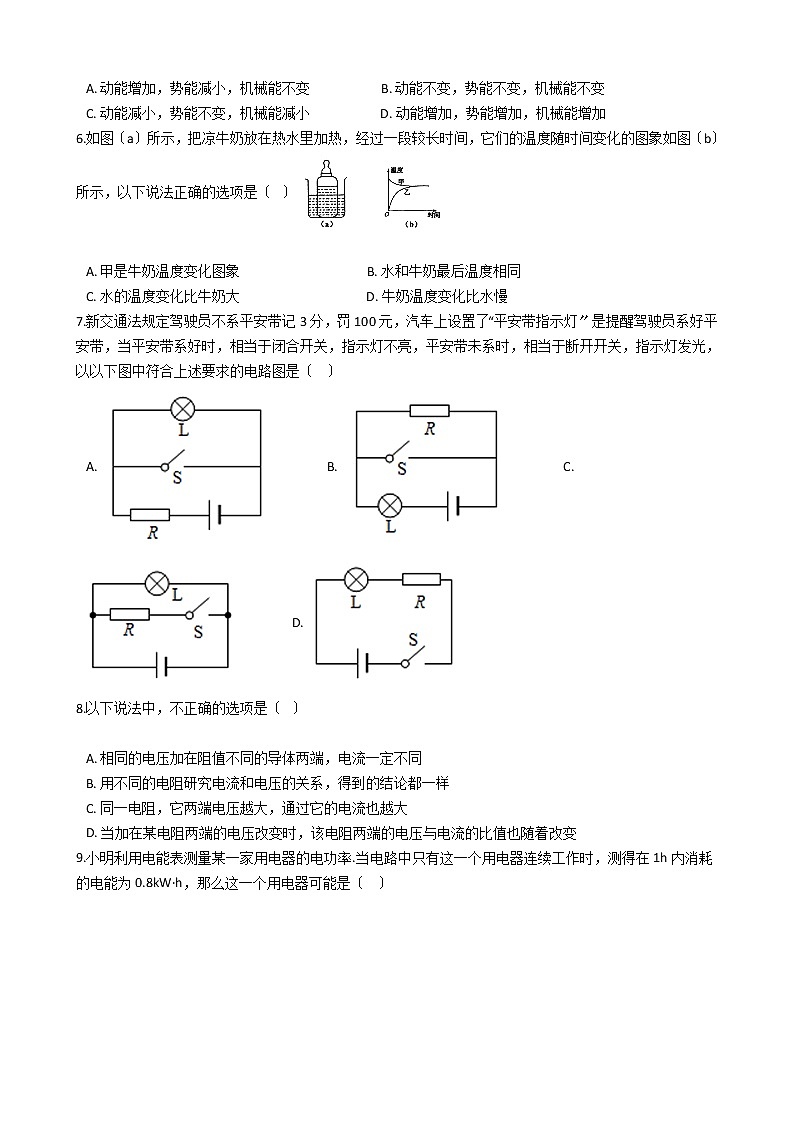

A. 动能增加，势能减小，机械能不变                      B. 动能不变，势能不变，机械能不变
C. 动能减小，势能不变，机械能减小                      D. 动能增加，势能增加，机械能增加
6.如图〔a〕所示，把凉牛奶放在热水里加热，经过一段较长时间，它们的温度随时间变化的图象如图〔b〕所示，以下说法正确的选项是〔  〕

A. 甲是牛奶温度变化图象                                       B. 水和牛奶最后温度相同
C. 水的温度变化比牛奶大                                       D. 牛奶温度变化比水慢
7.新交通法规定驾驶员不系平安带记3分，罚100元，汽车上设置了“平安带指示灯〞是提醒驾驶员系好平安带，当平安带系好时，相当于闭合开关，指示灯不亮，平安带未系时，相当于断开开关，指示灯发光，以以下图中符合上述要求的电路图是〔   〕
A. ​​                 B. ​​                 C. ​​                 D. ​​
8.以下说法中，不正确的选项是〔  〕

A. 相同的电压加在阻值不同的导体两端，电流一定不同
B. 用不同的电阻研究电流和电压的关系，得到的结论都一样
C. 同一电阻，它两端电压越大，通过它的电流也越大
D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变

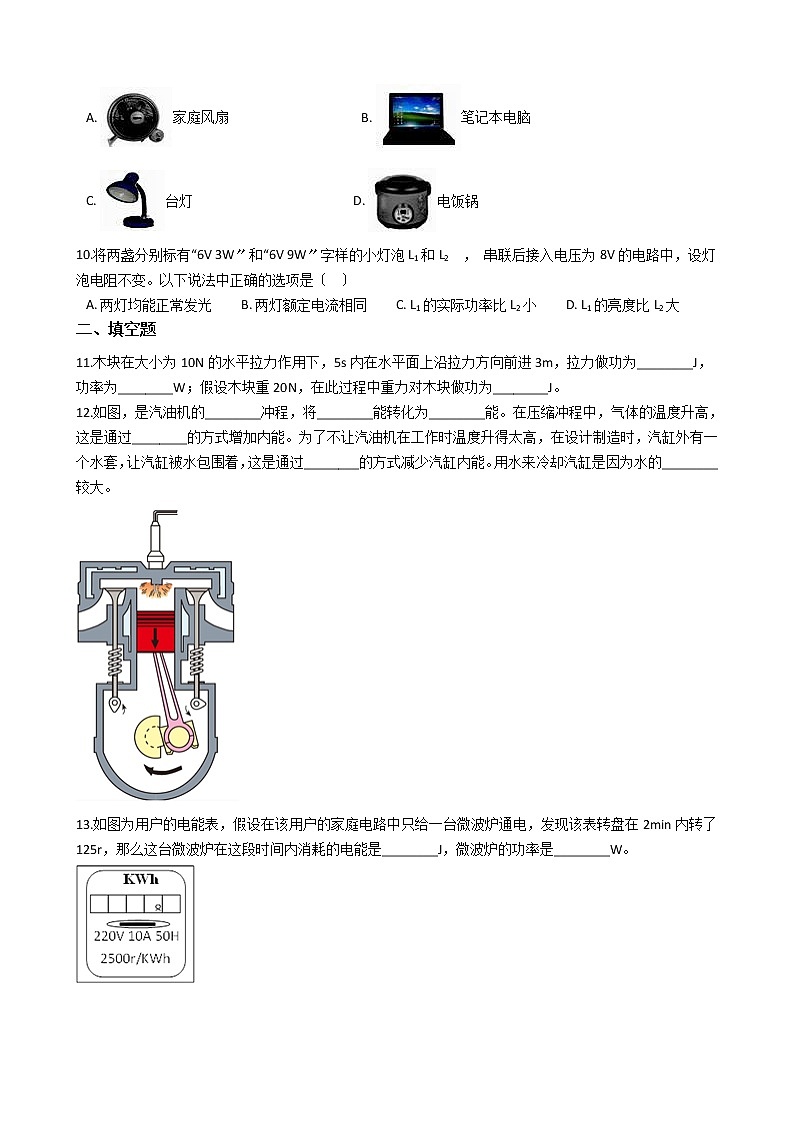

9.小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是〔   〕
A. 家庭风扇                                         B. 笔记本电脑
C. 台灯                                                  D. 电饭锅
10.将两盏分别标有“6V 3W〞和“6V 9W〞字样的小灯泡L1和L2 ， 串联后接入电压为8V的电路中，设灯泡电阻不变。以下说法中正确的选项是〔   〕
A. 两灯均能正常发光         B. 两灯额定电流相同         C. L1的实际功率比L2小         D. L1的亮度比L2大
二、填空题
11.木块在大小为10N的水平拉力作用下，5s内在水平面上沿拉力方向前进3m，拉力做功为________J，功率为________W；假设木块重20N，在此过程中重力对木块做功为________J。
12.如图，是汽油机的________冲程，将________能转化为________能。在压缩冲程中，气体的温度升高，这是通过________的方式增加内能。为了不让汽油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，这是通过________的方式减少汽缸内能。用水来冷却汽缸是因为水的________较大。

13.如图为用户的电能表，假设在该用户的家庭电路中只给一台微波炉通电，发现该表转盘在2min内转了125r，那么这台微波炉在这段时间内消耗的电能是________J，微波炉的功率是________W。

14.利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示．由图象可以得出的结论是________；此次实验中，伏特表的示数始终保持________V不变．

15.如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在滑杆的右端，从电流表指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时，电流表的示数________，定值电阻R0两端的电压________.〔均选填“变大〞、“变小〞或“不变〞〕

16.小明利用如以下图的电路测量未知电阻 Rx的阻值。电源电压恒定，定值电阻 R0的阻值为 10Ω，开关 S 断开时电压表的示数为 1V，开关 S 闭合时电压表的示数为 3V。那么该电源的电压为________V，未知电阻 Rx  的阻值为________Ω。开关 S 断开时，流过电阻 R x的电流为________A。

17.如以下图电路中，闭合开关S后，电流表 的示数为0.5 A，电流表 的示数为0.4 A．那么通过电阻R2的电流为________A，电阻R1与R2的阻值之比为________．

18.如图是一个玩具汽车上的控制电路，小致对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，那么电路中的电流为________A，电动机的功率________W。

三、作图题
19.如以下图，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1.


20.如以下图，物体在杠杆AOBC作用下保持静止，试在C点作出使杠杆在如图位置平衡时的最小力〔O为支点〕。

四、实验题
21.小华猜测动能的大小可能与物体质量和运动速度有关，于是设计了如图甲、乙所示的实验，探究动能的大小与哪些因素有关。

⑴让质量相同的两个小球沿同一斜面分别从A处和B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图甲所示；
⑵让不同质量的两个小球沿同一斜面分别从B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图乙所示。
上述甲、乙两组实验中：①乙图中让不同质量的两个小球从同一高度滚下的目的是两球到达水平面时，具有相同的________；
②选用图甲探究得出的结论是：________；
③物理研究方法有许多，如等效替代法、类比法、比照法、控制变量法；本实验中运用了两种研究方法，一是________法；二是转换法，就是用纸盒________来表示小球动能的大小。
22.用定值电阻做实验，探究通过导体的电流与导体两端电压的关系。
〔1〕如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大；

〔2〕调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为________V。此时对应所测电阻的阻值________Ω；
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
—
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
〔3〕在丙图中作出通过导体的电流与导体两端电压的关系图线。

23.在“测定小灯泡的电功率〞的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V〔灯丝电阻约为12Ω〕。

〔1〕为能顺利完成该实验探究，以下两种规格的滑动变阻器应选用______；
A.“10Ω0.5A〞的滑动变阻器
B.“20Ω0.5A〞的滑动变阻器
〔2〕闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到________端〔左/右〕；
〔3〕闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________端移动〔左/右〕；
〔4〕通过小灯泡的电流随它两端电压变化的关系如图丙所示，分析图像可知：
①该小灯泡正常发光时的额定功率为________W；
②小灯泡灯丝的电阻是变化的，主要是受________变化的影响。
五、计算题
24.如以下图，电源电压U=6V，电阻R1=4Ω，R2=6Ω．

〔1〕当开关S闭合后，电流表示数为多少？
〔2〕当开关S闭合后，电阻R1在10s内消耗的电能为多少？

〔3〕假设将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少？

25.如以下图是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和400W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至100℃，然后自动跳至400W挡进行保温慢炖。设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103J/〔kg·℃〕。求：

〔1〕电炖锅进入保温慢炖时，开关S会自动跳至“a〞或“b〞哪个位置？
〔2〕假设电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？
〔3〕R1的阻值是多少？

答案解析局部
一、单项选择题
1.【解析】【解答】A．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D符合题意。
故答案为：D。

【分析】使用杠杆时，动力臂小于阻力臂，动力大于阻力，是费力杠杆。
2.【解析】【解答】一台电风扇和一个电熨斗，虽然使用时电流做功相同，但是电熨斗转化为内能较多．因为电熨斗把消耗的电能几乎全转化为内能．而电风扇主要是转化为机械能，转化为的内能很少，ABD不合题意，C符合题意 .
故答案为：C .
【分析】电熨斗是利用电流的热效应工作的，它主要将电能转化为内能，而电风扇中的电动机主要将电能转化为机械能 .
3.【解析】【解答】在不计绳重和摩擦的情况下，利用相同器材组成如以下图的甲、乙两装置，分别用力把相同的物体匀速提升相同的高度，那么有

故答案为：A。

【分析】相同的滑轮提升相同物体时，机械效率和绕线方式无关。
4.【解析】【解答】冰在熔化过程中，吸收热量，而温度保持不变，但内能在增加，由于比热容与物质的种类和物质所处的状态有关，当冰熔化成水后，比热容变大。
故答案为：A。

【分析】冰在熔化时，温度保持不变；物体吸收热量，内能增大；比热容和状态有关。
5.【解析】【解答】战斗机的速度不变，质量不断增大，动能增大．高度不变，质量不断增大，重力势能增大．机械能=动能+势能，动能增大，势能增大，所以机械能增大．
故答案为：D．
【分析】〔1〕动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大．〔2〕重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大．〔3〕机械能=动能+势能．物体没有发生弹性形变，势能只考虑重力势能．
6.【解析】【解答】解：A、热传递的条件是有温度差，最后热平衡时两者的温度相同；而该过程是对凉牛奶加热，因此牛奶的温度应该逐渐升高，由图象可知，乙是牛奶温度变化的图象，故A错误；

B、热传递的条件是有温度差，最后热平衡时两者的温度相同．水和牛奶最后温度相同．故B正确；
CD、由图可以看出，水从高温降低的最后温度时温度变化量，比牛奶从低温升高的最后温度时温度变化量对应的温度坐标轴上的长度小，即水的温度变化比牛奶小，牛奶温度变化比水快．故CD错误．
应选B．
【分析】要解答此题需掌握：热传递在生活中的应用以及热传递的特点，知道水和牛奶的温度随时间变化的图象中各局部的意义．
7.【解析】【解答】根据题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知A符合题意，BCD不符合题意.
故答案为：A.
【分析】根据题意要使灯泡与开关并联，使开关闭合时灯泡短路.
8.【解析】【解答】解：A．电压相同时，导体的阻值不同，由I= 可知，电流一定不同，故A正确；

B．用不同的电阻来研究电流和电压，结论都是一样，即电阻一定时，电流和电压成正比，只是比例系数不同而已，故B正确；
C．同一电阻的阻值不变，由I= 可知，电阻两端电压越大，通过它的电流也越大，故C正确；D．由R= 可知，电压与电流的比值等于导体的电阻，同一电阻的阻值一定，所以，其两端的电压改变时，该电阻两端的电压与电流的比值不变，故D错误．
应选D．
【分析】根据欧姆定律R= 可知，虽然电阻是由 算出，但电阻是导体本身的一种属性，与电压U、电流I无关．此题考查了学生对欧姆定律的了解与掌握，要注意对于R= 的理解不能单纯的从数学角度理解．
9.【解析】【解答】解；由P 得：P =0.8kw.
以上四种家用电器中功率接近800W的只有电饭锅，D符合题意.
故答案为：D
【分析】利用消耗的电能和时间的比值计算电功率，选项中电功率较大的电饭锅.
10.【解析】【解答】B.由P=UI可得，两灯泡的额定电流分别为I1= =0.5A，I2= =1.5A
由此可知，两灯额定电流不相同，故B不符合题意；
A.由I= 可得，两灯泡的电阻分别为R1= =12Ω，R2= =4Ω
两盏灯串联后接在电压为8V的电源上时，通过的电流I= =0.5A
那么L1能正常发光，故A不符合题意；
CD．两盏灯串联后接在电压为8V的电源上时，因串联电路中各处的电流相等，且灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的电阻大，实际功率较大，灯泡较亮，即L1的亮度比L2大，故C不符合题意，D符合题意。
故答案为：D。

【分析】根据灯泡的规格，可以计算电流和电阻，在串联电路中电流相等，电阻越大，实际电功率越大。
二、填空题
11.【解析】【解答】拉力做功W=Fs=10N×3m=30J拉力做功功率 木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0。
【分析】根据力和距离的乘积计算做功多少；功和时间的比值计算功率。
12.【解析】【解答】图中火花塞正在喷出电火花，所以是汽油机的做功冲程，在做功冲程中的能量转化是汽油机的内能转化为机械能。在压缩冲程中，对气体做功，气体的内能增加，温度升高，故压缩冲程是通过做功的方式改变物体内能的；为了防止汽油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，即通过水吸收热量使气缸温度降低，这是通过热传递的方式改变内能的。用水作为冷却剂，是因为水的比热容最大，即相同质量的水和其他的液体相比拟时，假设都是升高1℃时，水吸收的热量最多，故用水冷却效果最好。
【分析】汽油机气门关闭，活塞下行是做功冲程，将内能转化为机械能；压缩体积是做功改变内能；温度不同的物体间通过热传递改变内能；水的比热容较大，便于对物体降温。
13.【解析】【解答】由表可知，电能表的参数是 ，即每消耗 的电能，电能表的转盘转2500r，那么电能表转125r消耗的电能 那么微波炉的功率
【分析】根据电能表转盘转数计算电能，利用电能和时间的比值计算电功率。
14.【解析】【解答】研究“通过导体的电流跟电阻的关系〞时，在不断改变Rx的阻值的同时应调节滑动变阻器使电压表的示数不变；图象的横坐标表示通过导体的电流值，纵坐标表示通过导体的电阻值，由图象可知图线是反比例函数的图线，故可以得出的结论是：电压一定时，通过导体的电流与导体的电阻成反比；根据欧姆定律可得，电压表的示数U=IR=25Ω×0.1A=2.5V，并且实验中电压表的示数保持这个数值不变．
【分析】在电压一定时，通过导体的电流和导体的电阻成反比；利用电流和电阻的乘积计算电压大小。
15.【解析】【解答】由图示可知，定值电阻与滑动变阻器是串联的，当油面上升时，浮子会上移，此时杠杆右端的指针会向下滑动，变阻器连入电路的电阻变小，电路的总电阻变小，由于总电压不变，所以电流变大，电流示数会变大，根据欧姆定律可知，定值电阻R0两端的电压也变大.
故答案为：变大；变大.
【分析】由图知两电阻串联，电流表测电路中电流，由图知油面上升变阻器连入阻值的变化和总电阻的变化，由欧姆定律可判断电路中电流的变化，从而判断R0两端的电压的变化.
16.【解析】【解答】由题意可知，当开关S闭合时，只有电阻R0接入电路，电压表示数为电源电压，所以可知电源电压为3V；当开关S断开时，两电阻是串联的，电压表测电阻R0两端的电压示数为1V，可知此时电阻Rx端的电压为2V，电路中的电流为1V/10Ω=0．1A，所以可得电阻Rx的阻值为2V/0．1A=20Ω。
故答案为：3；20；0.1.
【分析】根据开关的闭合和断开，测量电源电压和电阻的分压，利用欧姆定律计算电流和未知电阻.
17.【解析】【解答】由电路图可知,电阻R1与R2并联,电流表A1测干路电流,电流表A2测R1所在支路的电流，因并联电路中干路电流等于各支路电流之和，所以,通过电阻R2的电流：I2＝I−I1＝0.5A−0.4A＝0.1A ， 因并联电路中各支路两端的电压相等，所以,由I＝ 可得,电阻R1与R2的阻值之比：
【分析】在并联电路中，干路电流等于各支路电流之和；支路电流比等于电阻的反比。
18.【解析】【解答】分析电路图，电动机和电阻R串联，电压表V1测量的是电源电压，电压表V2测量的是电阻R两端的电压，根据欧姆定律求电路中的电流，再根据P=UI求电动机的电功率，如图，电动机和电阻R串联，因为UR=2V，U=6V，可得电动机两端的电压为UM=U-UR=6V-2V=4V
电路中的电流为 电动机的功率为P=UMI=4V×0.5A=2W

【分析】利用电压和电阻的比值计算电流；根据用电器的电压和电流的乘积计算电功率。
三、作图题
19.【解析】【解答】F2与杠杆垂直，故连接支点O与F2的作用点即为力臂L2 ， 过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，如上图所示.


【分析】力臂是从支点到力的作用线的垂直距离，据此画出力臂的垂线，与杠杆的交点为F1的作用点，为使杠杆平衡F1的方向应该向上，据此画出动力示意图．
20.【解析】【解答】根据杠杆原理可知欲使过O作用力最小，那么力臂最大，连结OC ， 过C点作OC垂线，作用力的方向斜向右下方，如以下图：


【分析】杠杆上支点到力的作用点的连线是最大力臂，最小的力和最大的力臂垂直。
四、实验题
21.【解析】【解答】(2)①乙图中让不同质量的两个小球从同一高度滚下的目的是使两球到达水平面时，具有相同的初速度。②甲图，小球的质量相同，小球滚下的高度越大，到达水平面的速度越大，纸盒被推动得越远，说明小球的动能越大，可得质量相同，速度越大，动能越大。③本实验中运用了两种研究方法，(1)(2)中表达了控制变量法，同时通过纸盒被推动的距离来反映物体动能的大小，用到了转换法。
【分析】〔2〕物体下落的高度相同，到达水平面时的速度相同；物体质量相同时，速度越大，动能越大；探究动能大小的影响因素时，利用了控制变量法和转换法。
22.【解析】【解答】(1)由实物电路图可知，滑动变阻器的上方接线柱已连接，要使滑动变阻器接入电路的电阻最大，应把滑动变阻器的左下方接线柱接入电路，如以以下图所示：
；(2)由乙图可知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V；此时对应所测电阻的阻值 =5Ω(3)通过导体的电流与导体两端电压的关系图线如以以下图所示：


【分析】〔1〕探究通过导体的电流和电压关系时，滑动变阻器一上一下串联在电路中；滑片远离下面的接线柱电阻最大；〔2〕根据电压表选择的量程和指针位置测量电压；利用电压和电流的比值计算电阻；〔3〕根据实验测量的电压和电流，在坐标图像中描点作图。
23.【解析】【解答】(1)由欧姆定律可知，灯泡正常发光电流约为
由串联电路特点和欧姆定律可得，灯泡正常发光时滑动变阻器连入阻值
所以选择滑动变阻器B适宜。(2)闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到最大值的右端。(3)由图乙知，电压表使用0-3V量程，分度值0.1V，示数为2.2V；灯泡电压小于额定电压2.5V，由电路图可知，要使灯泡正常发光，应向左端移动滑动变阻器滑片，使滑动变阻器接入电路的阻值减小，灯泡两端的电压增大到2.5V为止。(4)①由图丙可知，灯泡两端电压为2.5V时，通过灯泡的电流为0.2A，灯泡的额定功率为P=UI=2.5V×0.2A=0.5W②灯泡两端的电压和电流在增大时，其电功率也在逐渐变大，灯丝温度升高，灯丝电阻发生变化，原因是灯泡的电阻受温度变化的影响。

【分析】〔1〕在串联电路中，根据分压比等于电阻比，根据电阻，计算滑动变阻器的最小电阻；〔2〕开关闭合前，滑片在阻值最大处；〔3〕根据电压表选择的量程和指针位置测量电压；减小滑动变阻器的分压，可以使其他位置分压变大；〔4〕利用电压和电流的乘积计算电功率；灯丝电阻受温度的影响。
五、计算题
24.【解析】【分析】〔1〕由图可知，两电阻串联，由串联电路的电阻特点和欧姆定律计算电路中电流；
〔2〕由W=I2Rt计算电阻R1在10s内消耗的电能；
〔3〕根据并联电路的电阻特点计算两电阻并联的总电阻，再由计算电路的总功率.
25.【解析】【分析】〔1〕在电路中，总电阻越小，电功率增大；〔2〕根据比热容、质量和温度差的乘积计算吸收热量的多少；根据电功率和时间的乘积计算消耗的电能；根据热量和电能的比值计算电热效率；〔3〕根据电压和电功率，可以计算电阻大小。
