物理九年级全册第5节 磁生电教学ppt课件

这是一份物理九年级全册第5节 磁生电教学ppt课件，共29页。PPT课件主要包含了知识回顾，奥斯特实验，说明电能生磁，小磁针回到原位置，小磁针发生偏转，提出问题，什么情况下磁能生电，猜想假设，导体在磁场中运动情况，感应电流等内容，欢迎下载使用。

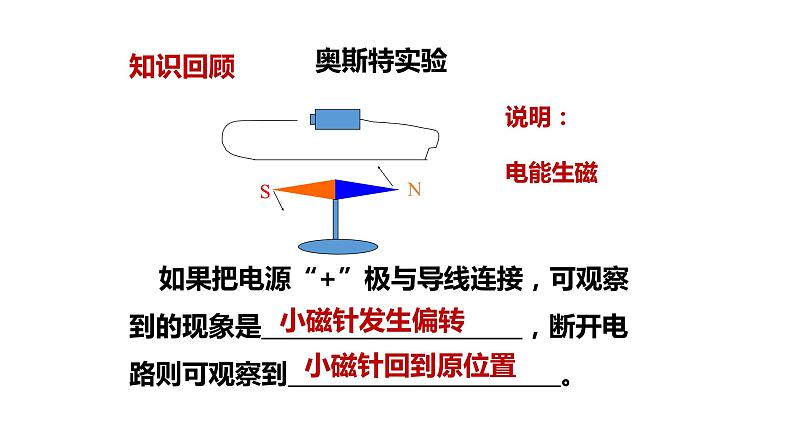

如果把电源“+”极与导线连接，可观察到的现象是______________________，断开电路则可观察到_______________________。

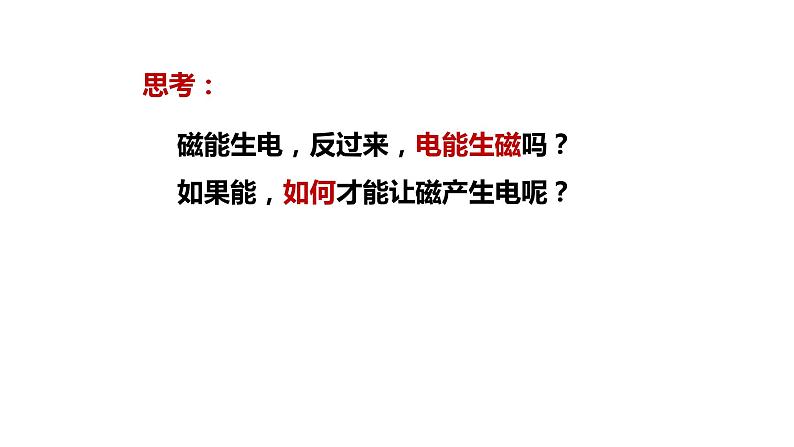

磁能生电，反过来，电能生磁吗？如果能，如何才能让磁产生电呢？
法拉第（1791--1867）英国物理学家、化学家。曾当过装订书籍的学徒，工余苦读。在1821年至1831年间，法拉第进行了多次实验，发现了电磁感应现象。

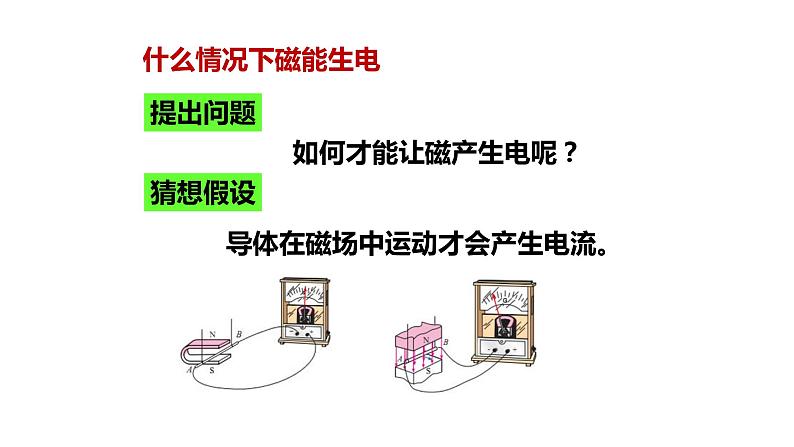

如何才能让磁产生电呢？
导体在磁场中运动才会产生电流。

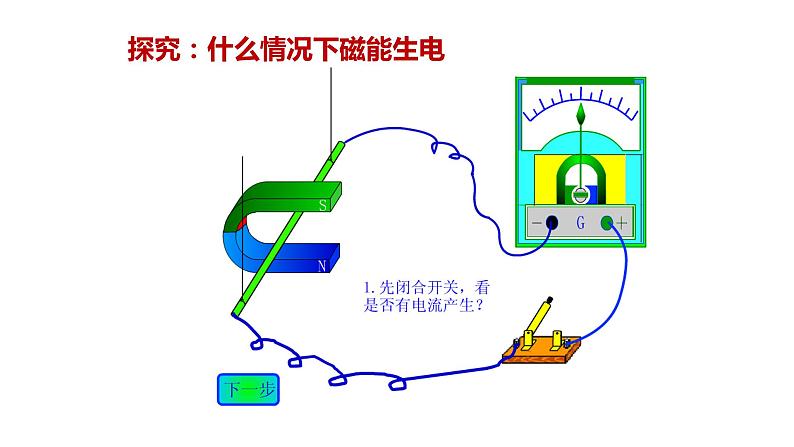

探究：什么情况下磁能生电

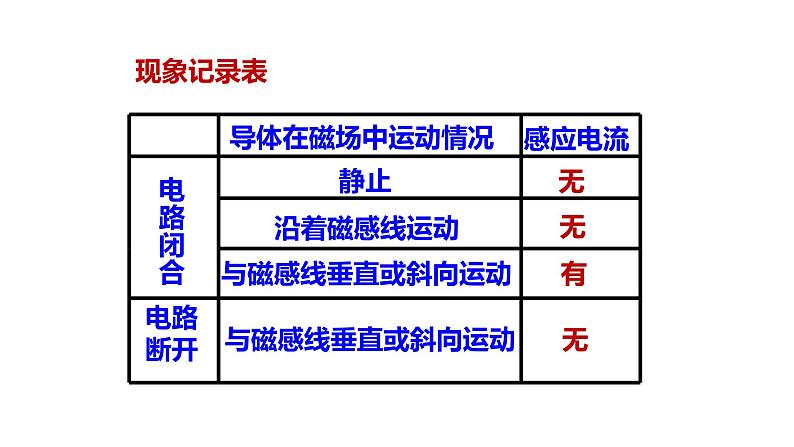

与磁感线垂直或斜向运动

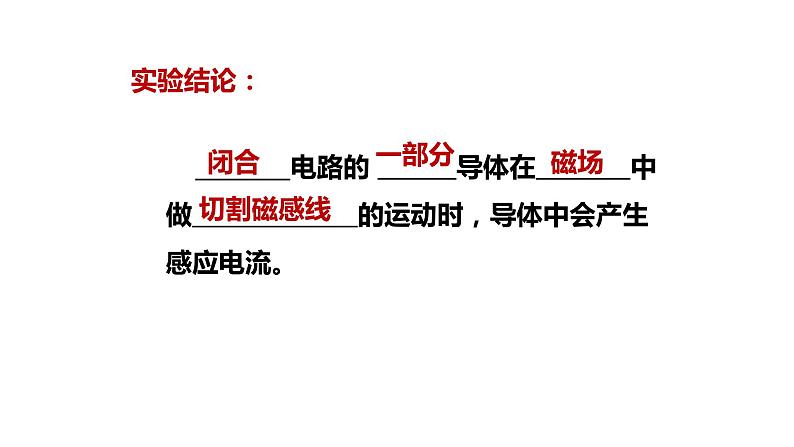

________电路的 导体在 中做 的运动时，导体中会产生感应电流。
电磁感应：闭合导体的一部分在磁场中做切割磁感线运动而产生电流的现象。
感应电流：由于电磁感应产生的电流就叫感应电流。
1、a是闭合电路的一部分导体，垂直于黑板放 则能够产生感应电流的是（ ）
2、关于电磁感应现象，下列叙述正确的是（ ）
A 当闭合电路的一部分导体在磁场中运动时，就能产生感应电流。B 任何导体在磁场中运动，都能产生感应电流C 当闭合电路的一部分导体在磁场中做切割磁感线运动时，就会产生感应电流。D 当闭合电路的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流。
小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。
检验手摇发电机电流方向的变化
二极管交替发光，说明产生的电流方向不停在改变。
方向不变的电流叫直流电；周期性改变电流方向的电流叫做交流电。
发电机分为：交流发电机和直流发电机。发电机线圈每转动一圈，电流方向改变2次。
交流发电机产生的电流是交变电流，简称交流。在交变电流中，电流在每秒内周期性变化的次数叫做频率。我国电网以交流供电，频率50赫兹。
发电机的构造 发电机由转子和定子两部分组成。 大型发电机一般采用磁极旋转的方式来发电。
　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
实际使用的交流发电机（旋转磁极式）组成：定子——线圈；转子——电磁铁
原因：线圈匝数多，导线很粗，高速旋转困难； 使用电磁铁可得到强磁场。
电磁感应现象中的能量转化：
在电磁感应现象中，消耗了机械能，但在闭合电路中产生了电流，获得了电能，实现了从机械能向电能的转化。
发电机是把机械能转化为电能的机器
发电机原理：电磁感应现象。
发电机与电动机的异同点
相同点：发电机和电动机构造是相同的
不同点： 1、电动机是消耗电能而输出机械能; 发电机是消耗机械能而输出电能。
2、电动机：利用通电线圈在磁场里转动的原理； 发电机：利用电磁感应原理。
1、电磁感应现象、产生感应电流的条件
2、发电机原理、结构、分类
4、发电机工作时把其它形式的能转化为电能。
1、关于电磁感应现象,下列说法正确的是( ) A.电磁感应现象中机械能转化为电能 B.感应电流的方向只跟导体运动方向有关 C.感应电流的方向只跟磁场方向有关 D.导体在磁场中运动，就能产生感应电流
2、下列用电器中利用电磁感应原理工作的是( )
 A.电烤箱 B.电铃 C.动圈式话筒 D.电风扇
（2016•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（　　）
A B C D
