初中人教版第3节 平面镜成像同步达标检测题

这是一份初中人教版第3节 平面镜成像同步达标检测题，共15页。试卷主要包含了单选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。

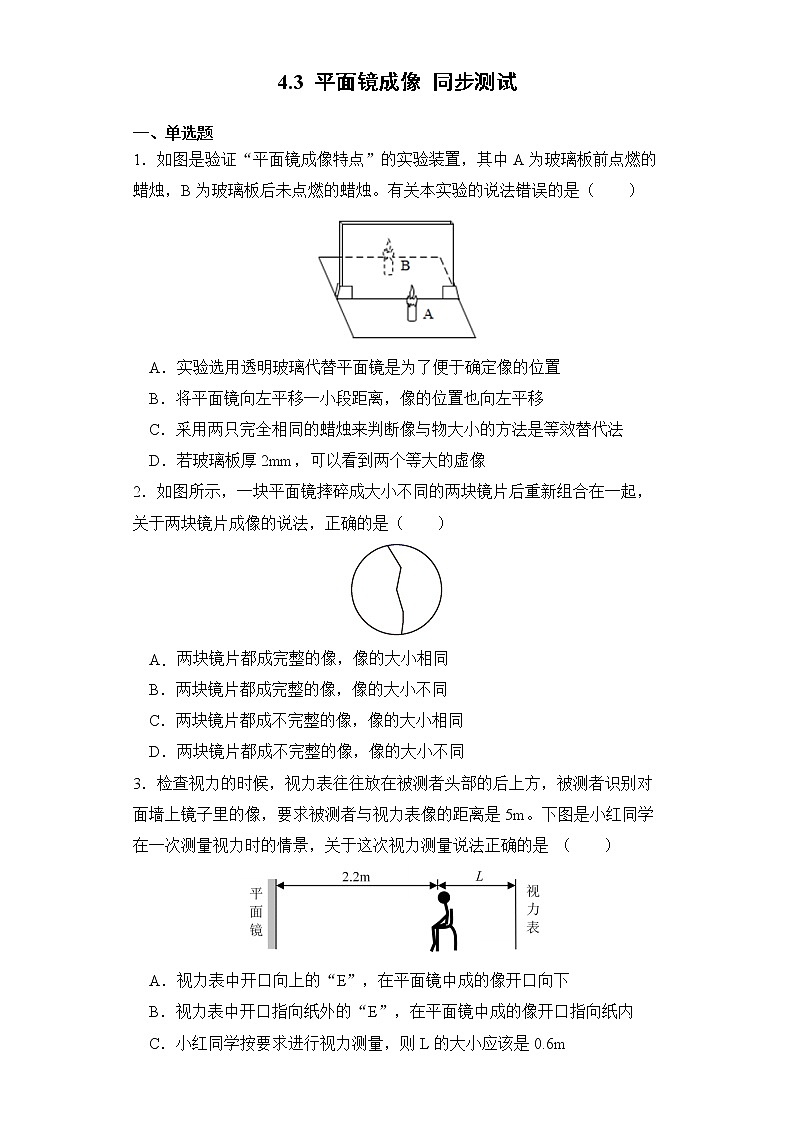

4.3 平面镜成像 同步测试 一、单选题1．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（　　）A．实验选用透明玻璃代替平面镜是为了便于确定像的位置B．将平面镜向左平移一小段距离，像的位置也向左平移C．采用两只完全相同的蜡烛来判断像与物大小的方法是等效替代法D．若玻璃板厚2mm，可以看到两个等大的虚像2．如图所示，一块平面镜摔碎成大小不同的两块镜片后重新组合在一起，关于两块镜片成像的说法，正确的是（　　）A．两块镜片都成完整的像，像的大小相同 B．两块镜片都成完整的像，像的大小不同C．两块镜片都成不完整的像，像的大小相同 D．两块镜片都成不完整的像，像的大小不同3．检查视力的时候，视力表往往放在被测者头部的后上方，被测者识别对面墙上镜子里的像，要求被测者与视力表像的距离是5m。下图是小红同学在一次测量视力时的情景，关于这次视力测量说法正确的是 （　　）A．视力表中开口向上的“E”，在平面镜中成的像开口向下B．视力表中开口指向纸外的“E”，在平面镜中成的像开口指向纸内C．小红同学按要求进行视力测量，则L的大小应该是0.6mD．小红同学按要求进行视力测量，则L的大小应该是0.3m4．关于光现象，下列说法正确的是（　　）A．光在任何介质中均沿直线传播，且传播速度相同B．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律C．光垂直镜面入射时，入射角和反射角都是0D．物体逐渐远离平面镜时，像将逐渐靠近平面镜5．下列说法正确的是（　　）A．“姑苏城外寒山寺，夜半钟声到客船”，人们是通过音调辨别出钟声B．“两岸青山相对出，孤帆一片日边来”，前句是以青山为参照物C．“绿树阴浓夏日长，楼台倒影人池塘”，后句是光的折射现象D．“路人借问遥招手，怕得鱼惊不应人”，说明水能够传声6．如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近。则（　　）A．铅笔的像为虚像，且尖端朝右 B．笔尖的像移动速度大于笔尾的像移动速度C．经过3s，笔尖的像与笔尾的像相距6cm D．将M逆时针转动45°，铅笔的像竖直且尖端朝上7．如图是用墨水成像观看日食的情景。在容器中装上黑墨水放在太阳下，通过水面可看到太阳的像。关于成像原理和成像特点，正确的是的（　　）A．平静的水面可以看做是平面镜    B．这个像是光的折射形成的C．这个像是实像                  D．这个像比太阳小8．夜晚，小林在明亮房间里，通过一面窗户玻璃看到了自己的像，而在晴朗的白天却看不见。对于此现象，他作出如下分析，正确的是（　　）A．夜晚和白天，人都可以通过这面玻璃成像B．射向这面玻璃的光，夜晚发生镜面反射，白天发生漫反射C．白天，射向这面玻璃的光全部透过玻璃，没有反射D．白天，人通过这面玻璃成的像更小9．小华竖直站在一面斜靠在墙边的平面镜前，如图所示，小华在平面镜中所成的像与水平面的夹角是（　　）A．50° B．40° C．70° D．20°10．将点燃的蜡烛放在平面镜前，我们从平面镜中看到点燃蜡烛的像，以点燃蜡烛的火焰最高点为S，经平面镜反射后的光路图如图所示。下列说法中错误的是（　　）A．像点S'是由图中的三条反射光线的延长线会聚而成的B．像点S'是虚像C．在平面镜后面实际上是没有烛焰的D．烛焰的像是正立的 二、填空题11．在徐志摩《再别康桥》中有句美丽的诗句“波光里的艳影，在我的心头荡漾”，岸上的美景成了水中的“艳影”是光发生了______现象，所成的像为______（选填“实”或“虚”）像。12．如图所示，落地平面镜高0.8米、身高1.5米的姚安美同学站在镜前却看不到自己全身的像，她回想起物理课上所学知识就___________（选填“适当后退上段距离”或”适当把镜子升高一段距离”或“换一面更大的镜⼦”），当她看到了自己全身像时，此像的大小与她本人相比应该是___________（选填“大一点”、“小一点”或“一样大”）。13．如图所示，在哑剧《擦玻璃》刘全和、刘全利两个老师分别表演镜前的人和镜后的像，他俩是双胞胎，表演的效果特好，因为平面镜中成的像与物体大小______。当右侧人举起右手，左侧人就要举起______手。14．教学楼走廊里挂着一块平面镜，某同学走近镜子时，他在镜中像的大小_______；同学间可以通过镜子互相看对方，表明了反射时光路是________。上课时，有时有的同学看黑板会感觉“晃眼”，这是因为黑板这时发生了_________反射。15．如图所示为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化，A点与光屏在水中所成的像是________像（选填“虚”或“实”）；A点与水面相距2m，则A与它在水中的像A1之间的距离为_______m；若光斑B向右移动了0.6m，说明水位_______（选填“上升”或“下降”）了________m． 三、作图题16．请在图中画出物体 AB 在平面镜中所成的像。17．如图是潜望镜入射光线和初射光线传播方向示意图，请你画出平面镜位置。 四、实验题18．如图甲是小明“探究平面镜成像特点”的实验装置。（1）小明实验过程中，点燃蜡烛 A，用玻璃板代替平面镜成像虽没有平面镜清晰，但能透过玻璃板观察到蜡烛___________（填“A”或“B”），便于确定像的位置。如果有厚度为2 cm和1 mm的两块玻璃板，应选择厚度为___________的玻璃板做实验；（2）小明拿另一支大小相同的蜡烛B在玻璃板后面移动，他可以将蜡烛B和蜡烛A的像完全重合，由此可以得出的初步结论是___________；（3）移开蜡烛B，在其原来位置放一光屏，光屏上___________呈现蜡烛的像（选填“能”或“不能”），说明平面镜所成的是___________像。（选填“虚”或“实”）；（4）改变蜡烛A的位置三次实验得到三组物、像位置点关系如图乙所示，其中平面镜位置在MN处，由此知_________________________；（5）如图丙所示，将玻璃板与水平桌面成45°角固定在水平桌面上，让蜡烛A沿着桌面向右做直线运动，将看到蜡烛A在玻璃板后的像会（    ）A．水平向右     B．水平向左     C．竖直向下    D．竖直向上（6）小明把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系。其中能够达到实验目的是（    ）A．              B． C．            D． 19．（1）如图，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON折转的E、F两块板组成。让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB。实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了______（填“镜面”或“漫”）反射。若将F板向后折转一定的角度，则在F板上______（填“能”或“不能”）看到反射光，此时反射光线和入射光线______（填“在”或“不在”）同一平面内；（2）探究平面镜成像时像与物的关系：玲玲同学进行实验时，选择两根完全相同的蜡烛、一块较厚的玻璃板M（P、Q两个面都可以作为平面镜使用）；（进行实验与收集证据）：她在桌面上铺一张大纸，竖立一块玻璃板：将蜡烛A放置在玻璃板的前面，点燃蜡烛A，然后将蜡烛B放置在玻璃板后面，如图甲所示，进行实验。玲玲按照图乙中的测量方法，多次改变蜡烛A的位置，认真测量并记录了对应数据：实验序号1234物距u/cm4.25.06.810.0像距v/cm3.74.56.39.5（分析与论证）：根据上述实验数据分析得出：像距小于物距；（交流与评估）：这个结论与平面镜成像特点不相符，主要是选择了蜡烛A所成的像到反射面的距离______（选填“正确”或“不正确”）；根据上面数据推算玻璃板的厚度______cm。 五、综合题20．阅读下列材料，回答问题。汽车中的光现象如图1所示，汽车抬头显示又叫汽车平视显示系统（简称HUD），是为了提高安全性而研发的。它利用平面镜成像原理（如图2所示），使显示器上的重要行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头，就可以看到车辆行驶的车速、油耗等信息。(1)行车数据在挡风玻璃上所成的像是由光的______（选填“反射”或“折射”）形成的；(2)若HUD显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角度数为______；(3)某驾驶员发现挡风玻璃所成的像过高，不便于观察，这时需要将显示器沿水平方向_____（选填“远离”或“靠近”）挡风玻璃；移动显示器后，像的大小将______（选填“变大”、“不变”或“变小”）。
参考答案1．B  解析：A．因为玻璃板是透明的，所以能在观察到A像的同时，还可以透过玻璃清楚的看到放在后面B，便于确定像的位置，故A正确，不符合题意；B．将平面镜向左平移一小段距离，由于平面镜成像时，像与物体关于镜面是对称的，所以像的位置不变，故B错误，符合题意；C．在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法，故C正确，不符合题意；D．若玻璃板厚2mm，玻璃板的前后两面都会成虚像，故D正确，不符合题意。故选B。2．A  解析：平面镜成的像和物体的形状、大小相同，与平面镜的大小无关，两块碎裂的镜子都能形成完整的像。故选A。3．C  解析：AB．平面镜所成像是正立的虚像，物像相当于平面镜对称。所以视力表中开口向上的“E”，在平面镜中成的像开口也向上；视力表中开口指向纸外的“E”，在平面镜中成的像开口也向外，故AB错误；CD．要求被测者与视力表像的距离是5m，由图知，小红到平面镜距离2.2m，所以视力表的像到平面镜距离为5m-2.2m=2.8m视力表到平面镜距离也为2.8m，L的大小应该是2.8m-2.2m=0.6m故C正确，D错误。故选C。4．C  解析：A．光在同种均匀介质中时沿直线传播的，光在不同中介质中，光的传播方向会发生改变，光在不同介质中的传播速度一般不同，故A错误；B．镜面反射和漫反射都是光的反射，因此都遵循光的反射定律，故B错误；C．光线垂直射到平面镜时，入射光线、反射光线和法线重合，所以入射角就是0，反射角也是0，故C正确；D．根据平面镜成像的特点可知，像到镜面的距离等于物体到镜面的距离；当物体逐渐远离平面镜时，像也会远离平面镜，故D错误。故选C。5．D  解析：A．“夜半钟声到客船”钟声是根据音色判断出的，故A错误；B．以“乘客”为参照物，“乘客”和“青山”之间的发生位置变化，故“青山”是运动的是以乘客为参照物，故B错误；C．“楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故C错误；D．“路人借问遥招手，怕得鱼惊不应人”说明声音可以在气体和液体中传播，故D正确。故选D。6．C  解析：A．铅笔在平面镜中成虚像，且铅笔与像关于平面镜对称，故像的尖端朝左，故A错误；B．铅笔是一个整体，整体的移动速度相同，故笔尖的像移动速度等于笔尾的像移动速度，故B错误；C．移动过程中，铅笔的长度不变，则此时笔尖的像与笔尾的像仍相距6cm，，故C正确；D．将M逆时针转动45°，像与物体关于镜面对称,则此时铅笔的像是竖直且尖端朝下的，故D错误。故选C。7．A  解析：平静的墨水水面相当于平面镜，平面镜成像的原理是光的反射，平面镜成的虚像与物大小相等，即这个像与太阳等大。故A正确，BCD错误。故选A。8．A  解析：ACD．小林通过窗户成像，是平面镜成像现象，所以夜晚和白天都可能通过玻璃成像。白天、晚上射向玻璃的光都是部分透过，部分反射，而白天因环境光线太强，不易观察到玻璃中的像，据平面镜成像特点，白天、夜晚所成的像的大小应相同。故A正确，CD错误；B．射向玻璃的光，无论白天夜晚都是发生镜面反射，故B错误。故选A。9．A  解析：根据平面镜成像特点做出小华在平面镜中的像A′B′因为∠EOC=70°故∠OBD=20°则∠ABD=∠CB′D=20°+90°=110°∠OCB′=180°-∠OBD-∠CB′D=180°-20°-110°=50°则小华在平面镜中所成的像与水平面的夹角与∠OCB′是对顶角，故也为50°。故选A。10．A  解析：根据平面镜成虚像的特点可知，烛焰的像是正立、等大的虚像，在平面镜后面实际上是没有烛焰的，像点S'是虚像，虚像S'是由图中的无数条反射光线的反向延长线会聚而成的，故A不符合题意，BCD符合题意。故选A。11．反射    虚      解析：[1][2]水中的“艳影”属于平面镜成像，是由于光的反射形成的，即反射光线的反向延长线会聚而成，是正立等大的虚像。12．适当把镜子升高一段距离    一样大      解析：[1]如下图BC为人在平面镜中的全身像，要想看到全身像，镜子必须放置在EF处；从图中看：FG为△CAD的中位线，那么FG为AD的一半，即人眼到脚底距离的一半；落地平面镜高0.8米、同学身高1.5米，所以要想看到全身像，应适当把镜子升高一段距离。[2]根据平面镜成像原理知：像与物等大。13．相同    左      解析：[1]根据平面镜成像的特点可知，平面镜中成的像与物体大小相同。[2]当右侧人举起右手，由于像和物体是关于镜面对称的，故左侧人就要举起左手。14．不变    可逆的    镜面      解析：[1]平面镜成等大的像,同学走近镜子时其大小不变，则通过平面镜所成的像的大小也不变。[2]在反射现象中，光路是可逆的，于是同学间可以通过镜子互相看到对方。[3]当光在黑板上发生镜面反射时，同学会看不清黑板上的情况，而出现晃眼的感觉，因为此时平行光在黑板上平行地反射出来。15．虚    4    下降    0.3      解析：[1]水面相当于平面镜，平面镜成像的特点是：像物等距、像物等大、虚像，故A点与光屏在水中所成的像是虚像；[2]根据平面镜成像中像与物到平面镜距离相等可知，A点与水面相距2m，则A与它在水中的像A′之间的距离为4m；[3][4] 如图所示，以最初的水面CD为镜面，画出A点的对称点A′，再画出反射光线指向B点．若光斑B向右移动了0.6m，移动到E点，则BE=OF=0.6m，因为从A点发出的一束与水平面成45°角，所以，则说明水位下降了0.3m．16．  解析：分别作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。如图所示：

 17．  解析：首先根据光线完成光路，光线水平射入后，经平面镜竖直向下反射，再经平面镜反射后又水平射出，根据光的反射定律做出法线，并做法线的垂线即镜面的位置，如图所示：18．B    1mm    平面镜成像中，像与物的大小相等    不能    虚    像与物到平面镜的距离相等    C    A      解析：（1）[1]“探究平面镜成像特点”的实验中，用玻璃板代替平面镜是因为玻璃板是透明的，能透过玻璃板观察到蜡烛B，便于确定像的位置。[2]玻璃板厚了容易两面成像产生重影影响实验，所以应该选择较薄的玻璃板，即选择1mm的玻璃板。（2）[3]蜡烛A、B大小相同，在玻璃板后面移动蜡烛B，当与蜡烛A的像完全重合时，可以初步得到结论：平面镜成像中，像与物的大小相等。（3）[4][5]光屏能够承接的是实像，承接不到的是虚像，而平面镜成的是虚像，在蜡烛B的位置放一光屏不能承接到蜡烛A的像。（4）[6]由图乙可知，三次实验中，物、像位置点到玻璃板的距离相等，可知：像与物到平面镜的距离相等。
（5）[7]如图丙所示，当蜡烛A沿着桌面向右做直线运动时，根据平面镜成的像与物对称的关系可知，蜡烛A在玻璃板后的像会竖直向下运动。故ABD不符合题意，C符合题意。故选C。（6）[8]由图可知，四个模型分别为C、A、T、V，只有C的左右不同，而A、T、V左右相同，用它们三个无法研究像与物左右位置的关系，不能达到实验目的，只有C左右不同，能达到实验目的。故A符合题意，BCD不符合题意。故选A。19．漫    不能    在    不正确    0.5      解析：（1）[1]在光屏前不同方向都能看到光的传播路径，是因为光在光屏上发生了漫反射。[2][3]将承接反射光线的F板向后折转，则在F板上不能看到反射光线。因为此时反射光线和入射光线不在同一平面内。（2）[4]玲玲同学选用的玻璃板较厚，则两个面都能成像，由数据表格知，物距是测量蜡烛A到玻璃前板的距离，而像距是测量像到后板的距离，那么在测量像距的距离时不正确。[5]由表格数据知，每一组数据的物距与像距都相差0.5cm，那么玻璃板的厚度为0.5cm。20．反射    45°    靠近    不变      解析：(1)[1]由题意，HUD利用平面镜成像原理，所以行车数据在挡风玻璃上所成的像是由光的反射形成的。(2)[2]若HUD显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像，即二者成90°夹角，由于物与像关于平面镜对称，则挡风玻璃与水平面夹角度数为45°。(3)[3][4]平面镜成像中，物与像关于平面镜对称，且像与物的大小相同；发现挡风玻璃所成的像过高，需要将显示器沿水平方向靠近挡风玻璃；移动显示器后，物的大小未变，则像的大小将不变。
