2020-2021年江苏省泰州市八年级上学期物理12月联考试卷附答案

这是一份22020-2021年江苏省泰州市八年级上学期物理12月联考试卷附答案，共16页。试卷主要包含了单项选择题，填空题，作图题，综合题，实验题等内容，欢迎下载使用。

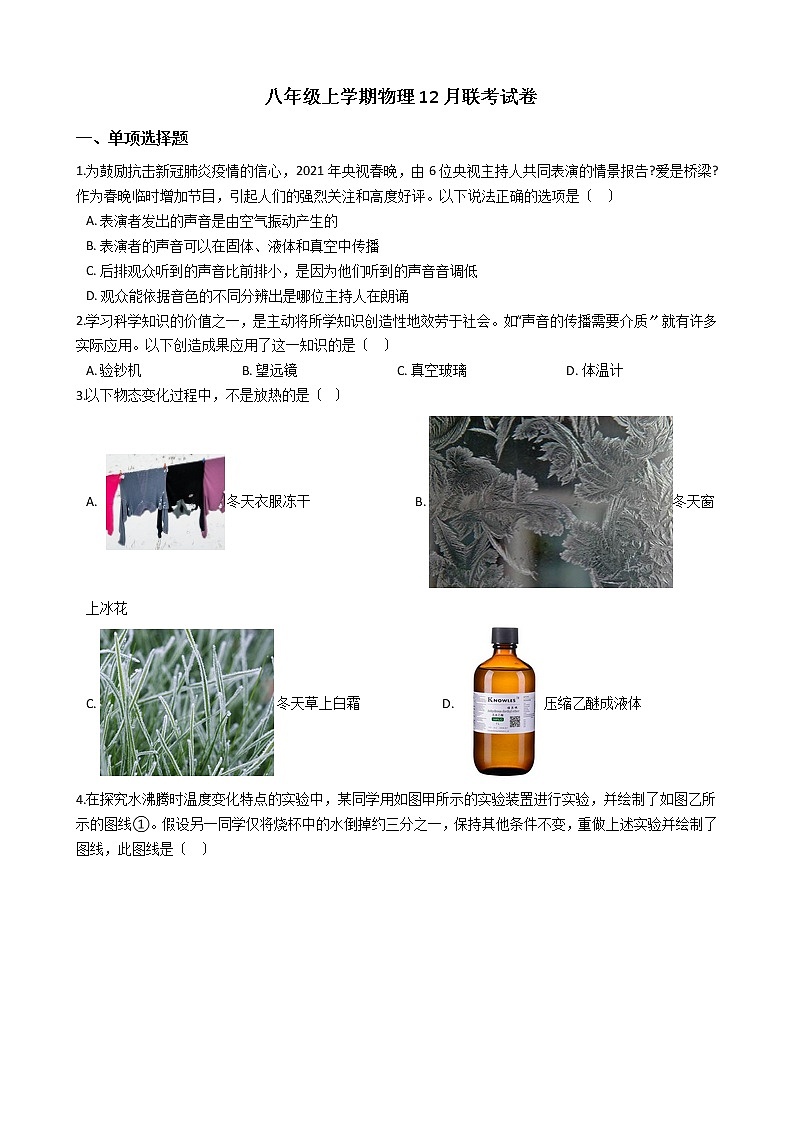

1.为鼓励抗击新冠肺炎疫情的信心，2021年央视春晚，由6位央视主持人共同表演的情景报告?爱是桥梁?作为春晚临时增加节目，引起人们的强烈关注和高度好评。以下说法正确的选项是〔 〕
A. 表演者发出的声音是由空气振动产生的
B. 表演者的声音可以在固体、液体和真空中传播
C. 后排观众听到的声音比前排小，是因为他们听到的声音音调低
D. 观众能依据音色的不同分辨出是哪位主持人在朗诵
2.学习科学知识的价值之一，是主动将所学知识创造性地效劳于社会。如“声音的传播需要介质〞就有许多实际应用。以下创造成果应用了这一知识的是〔 〕
A. 验钞机 B. 望远镜 C. 真空玻璃 D. 体温计
3.以下物态变化过程中，不是放热的是〔 〕
A. 冬天衣服冻干 B. 冬天窗上冰花
C. 冬天草上白霜 D. 压缩乙醚成液体

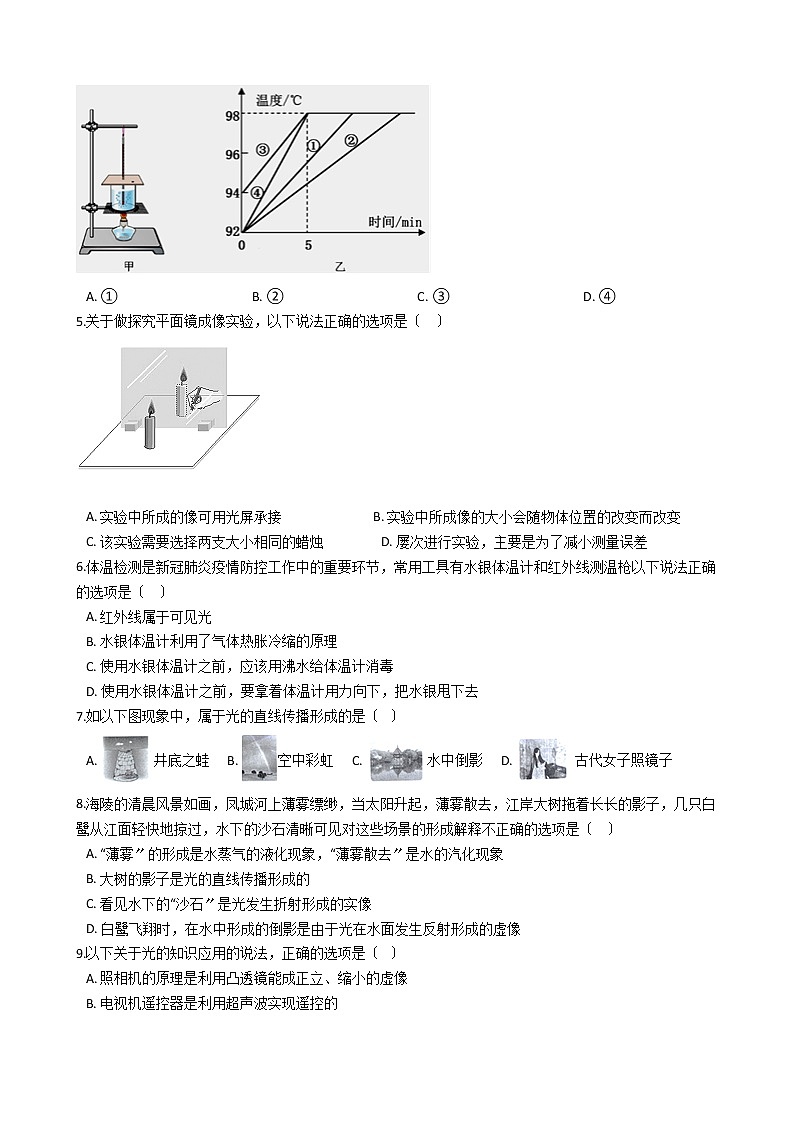

4.在探究水沸腾时温度变化特点的实验中，某同学用如图甲所示的实验装置进行实验，并绘制了如图乙所示的图线①。假设另一同学仅将烧杯中的水倒掉约三分之一，保持其他条件不变，重做上述实验并绘制了图线，此图线是〔 〕
A. ① B. ② C. ③ D. ④
5.关于做探究平面镜成像实验，以下说法正确的选项是〔 〕

A. 实验中所成的像可用光屏承接 B. 实验中所成像的大小会随物体位置的改变而改变
C. 该实验需要选择两支大小相同的蜡烛 D. 屡次进行实验，主要是为了减小测量误差
6.体温检测是新冠肺炎疫情防控工作中的重要环节，常用工具有水银体温计和红外线测温枪以下说法正确的选项是〔 〕
A. 红外线属于可见光
B. 水银体温计利用了气体热胀冷缩的原理
C. 使用水银体温计之前，应该用沸水给体温计消毒
D. 使用水银体温计之前，要拿着体温计用力向下，把水银甩下去
7.如以下图现象中，属于光的直线传播形成的是〔 〕
A. 井底之蛙 B. 空中彩虹 C. 水中倒影 D. 古代女子照镜子
8.海陵的清晨风景如画，凤城河上薄雾缥缈，当太阳升起，薄雾散去，江岸大树拖着长长的影子，几只白鹭从江面轻快地掠过，水下的沙石清晰可见对这些场景的形成解释不正确的选项是〔 〕
A. “薄雾〞的形成是水蒸气的液化现象，“薄雾散去〞是水的汽化现象
B. 大树的影子是光的直线传播形成的
C. 看见水下的“沙石〞是光发生折射形成的实像
D. 白鹭飞翔时，在水中形成的倒影是由于光在水面发生反射形成的虚像
9.以下关于光的知识应用的说法，正确的选项是〔 〕
A. 照相机的原理是利用凸透镜能成正立、缩小的虚像
B. 电视机遥控器是利用超声波实现遥控的
C. 近视眼镜是利用凹透镜对光的发散作用
D. 投影仪的原理是利用凸透镜能成正立、放大的实像

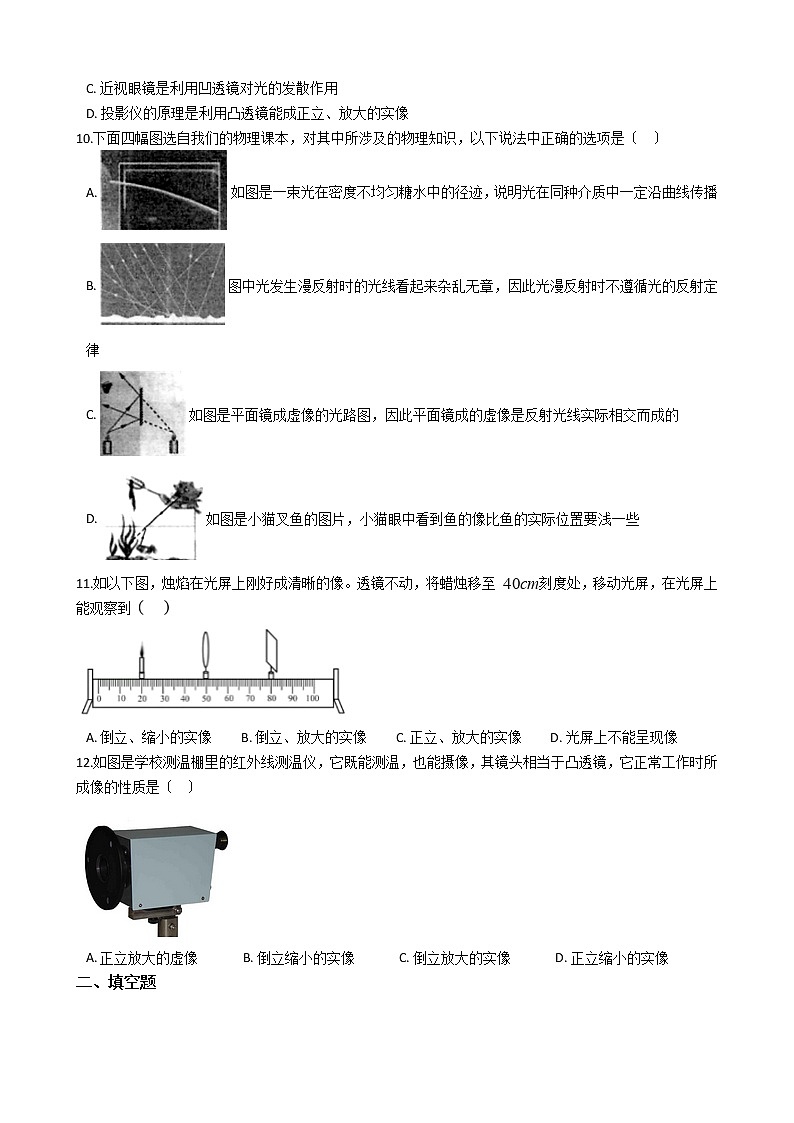

10.下面四幅图选自我们的物理课本，对其中所涉及的物理知识，以下说法中正确的选项是〔 〕
A. 如图是一束光在密度不均匀糖水中的径迹，说明光在同种介质中一定沿曲线传播
B. 图中光发生漫反射时的光线看起来杂乱无章，因此光漫反射时不遵循光的反射定律
C. 如图是平面镜成虚像的光路图，因此平面镜成的虚像是反射光线实际相交而成的
D. 如图是小猫叉鱼的图片，小猫眼中看到鱼的像比鱼的实际位置要浅一些
11.如以下图，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至 刻度处，移动光屏，在光屏上能观察到
A. 倒立、缩小的实像 B. 倒立、放大的实像 C. 正立、放大的实像 D. 光屏上不能呈现像
12.如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是〔 〕
A. 正立放大的虚像 B. 倒立缩小的实像 C. 倒立放大的实像 D. 正立缩小的实像
二、填空题
13.口技是民间的一种声音艺术，高超的口技艺人，可以模仿各种语音，从声音的特性来看，他主要模仿声音的________。现场观众能欣赏到，是因为声音能在________中传播，口技艺人往往通过重拍醒木结束表演，醒木拍得越重，声音的________越大。
14.某种物质熔化时温度随时间变化，如以下图。根据图象的特征可以判断这种物质是一种________〔填“晶体〞或“非晶体〞〕，它的熔点是________℃，熔化过程中________热量〔填“吸收〞或“放出〞〕。
15.最近，某地气象部门实施人工降雨，用飞机在高空喷洒干冰，干冰进入云层后迅速________成为气体，并从周围吸收大量的热，空气温度急剧下降，使空气中水蒸气________成小冰晶，这些冰晶逐渐变大而下降，遇暖气后吸收热量而________成雨滴落到地面。〔均填物态变化名称〕
16.在光学实验室内，将一辆玩具汽车放置在白色背景板前。拉上窗帘，翻开光源 ，让一束白光照向汽车，发现汽车呈现黄色，这是由于汽车________〔吸收 反射〕了黄色光。假设将另外一束红光照向汽车的影子，那么影子区域此时呈现________色。
17.小明从汽车的后视镜里看见驾驶员的眼睛，此时驾驶员通过车内后视镜________(填“一定〞“不一定〞或“一定不〞)能看见小明；小明在后视镜里看到的驾驶员的像是________(填“虚〞或“实〞)像．
18.2021年6月21日，在日食发生时，小明看到树荫下的地面上有图甲所示的光斑，这些光斑是由光的________形成的。观看日食不能用眼睛直接对着太阳，如果没有专用的太阳滤镜，比拟简易的做法是用一盆滴有墨水的水来观看〔如图乙所示〕，太阳在水中的像是由光的________形成的。
19.入射光线跟镜面的夹角由90°减小到60°，那么反射角从________度变到________度。一束光线照射到平面镜上，入射角是30°，那么反射角是________度。假设入射角增大15°，那么反射光线和入射光线间的夹角增大________度。
A处看到B处有一条鱼，眼睛看到的是________〔C/D〕处鱼的________〔虚像/实像〕，这是由于光从________中斜射入________中时发生了折射，折射角________〔小于/等于/大于〕入射角导致的。假设在A处发射一束光照亮水中的鱼，光束应朝向________〔B/C/D〕处。
21.如图甲，将凸透镜正对着太阳光，前后移动纸片得到最小最亮的光点，测得光点到凸透镜中心的距离是5cm。该光点是凸透镜对光的________作用形成的，凸透镜的焦距是________cm。如图乙所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后光线相交于B点，那么该透镜是________透镜。
22.为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图，当人靠近摄像头时，光源自动翻开，照亮________(选填“人脸〞或“显示屏〞)。人脸通过摄像头成一个倒立、________的实像，并与录人的信息进行比对，从而记录考勤。
三、作图题
23.如以下图，请画出两条光线经过凹透镜后的折射光线。

24.如以下图，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。
25.根据平面镜成像特点，在图中画出物体AB所成的像；
四、综合题
26.图甲是探究海波熔化时温度变化规律的实验装置，图乙是根据实验数据绘制的温度随时间变化的图象。
〔1〕该物质熔点是________℃；
〔2〕从图象中发现海波熔化时间过短，以下措施中，一定不能延长海波熔化时间的是________(填序号)；
①增加试管中海波的质量 ②增加烧杯中水的质量 ③降低烧杯中水的初温 ④撤掉酒精灯或用“小火〞加热
〔3〕夏天，我们要喝冰凉的饮料，往往会在饮料中参加适量冰块，而不是直接参加与冰块质量相等的冷水。一方面是因为冰块的________更低，另一方面是因为冰块熔化成水的过程中________热量，从而使饮料的温度下降得更多。
五、实验题
27.如以下图，在“探究光的反射规律〞的实验中，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，垂直于镜面且可绕ON转动。
〔1〕如图甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线OB ， 测出入射角和反射角的大小，便立即得出实验结论：反射角等于入射角。你认为这样得出结论________〔填“合理〞或“不合理〞〕，原因是________；
〔2〕假设将一束光贴着纸板F沿BO射到O点，光将沿图中的________方向射出，因为在光的反射现象中光路是________的；
〔3〕如图乙，以法线ON为轴线，把纸板F向后缓慢旋转，在F上________〔填“能〞或“不能〞〕看到反射光线OB ， 这样做的目的是________；
〔4〕实验过程中假设将纸板倾斜，如图丙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光________〔填“在〞或“不在〞〕纸板这一平面内；通过平面镜观察镜中硬纸板的像，那么看到的像是图丁中的________〔填序号〕。
28.在探究“平面镜成像的特点〞的实验中，关键是如何确定像的位置和比拟像和物大小，经过观察、思考，某小组同学用如图器材进行探究。
〔1〕在实验中用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，________〔选填“看清A的像〞或“看清B〞〕，便于________；
〔2〕为探究平面镜所成的像与物的大小关系，小明应该进行如下操作：将点燃的蜡烛A放在玻璃板前，再取一个与A蜡烛________的B蜡烛，让它放到玻璃板后A蜡烛像的位置，与像重合并比拟大小，此时蜡烛B________〔点燃/未点燃〕。观察调整B蜡烛与像重合，较合理的做法是________〔填写选项字母〕；
A．透过玻璃板从不同方向多角度观察调整
B．正对玻璃镜面沿物像方向观察调整
〔3〕为探究平面镜所成的像是实像还是虚像，他拿走蜡烛B，将一块不透明的白板放在蜡烛 B的原来位置，从蜡烛________〔A/B〕侧观察白板，发现白板上不能承接到蜡烛A的像，这说明平面镜所成的像是________〔填“实〞或“虚〞〕像；
〔4〕随着蜡烛的不断燃烧，蜡烛所成像的高度将________〔选填“变大〞、“变小〞或“不变〞〕；
〔5〕用木板紧贴在玻璃板反面，挡住玻璃板后面的光，人眼在玻璃板前________〔选填“能〞或“不能〞〕看见蜡烛A的像。实验过程中如果玻璃板没有竖直架在纸上，而是如以下图倾斜，蜡烛A的像应是图中的________ 〔选填“A1〞、“A2〞或“A3〞〕；
〔6〕小组同学经过讨论，并与其他组的同学交流后认为：通过玻璃板能看到A的像，可以用光的________规律来解释；同时也能看到B，可以用光的________规律来解释。
29.在探究光的折射规律实验中，某小组将光从空气分别射入水和玻璃中，并记录了如下数据：
分析表中数据，可以得到一些规律：
〔1〕当光从一种介质垂直射入到另外一种介质时，光的传播方向________〔选填“改变〞或“不变〞〕；
〔2〕光从空气斜射入其他介质时，折射角随着入射角的增大而________〔填“增大〞或“减小〞〕；分析表中数据猜测，光从空气射入其他介质时，折射角________〔填“可能〞或“不可能〞〕到达90°；
〔3〕当光线以32°入射角从水中射向空气时，折射角等于________；
〔4〕根据表中数据分析，用塑料薄膜和水制成一个“水凸透镜〞，与外观尺寸相同的玻璃凸透镜相比，“水凸透镜〞的焦距更________〔填“大〞或“小〞〕；
〔5〕该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路：
综合分析表中的数据和图中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角________〔选填“大于〞或“小于〞或“等于〞〕入射角。
30.某兴趣小组做“探究凸透镜成像的规律〞的实验。
〔1〕如图甲所示，将凸透镜正对着太阳光，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，由此测得凸透镜的焦距是________厘米。
〔2〕如图乙所示，将蜡烛、凸透镜和光屏沿一直线依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心位于________，其目的是使像成在________。
〔3〕在归纳实验结果时，要将从光具座上读出的________和________的值分别跟凸透镜的一倍焦距和两倍焦距相比拟，并记录相应的成像情况。
〔4〕小明将蜡烛、凸透镜和光屏调到如图乙所示位置时，在光屏上得到一个清晰的像，这个像一定是________〔填“放大〞“缩小〞或“等大〞〕的，________〔选填“照相机〞、“幻灯机〞或“放大镜〞〕就是利用这个原理来工作的。假设将蜡烛远离透镜移动一段距离，光屏应________〔选填“靠近〞或“远离〞〕才能再次成清晰的像，且像________〔选填“变大〞或“变小〞、“不变〞〕。
〔5〕小红同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是________〔写出一个〕。
答案解析局部
一、单项选择题
1.【解析】【解答】A．表演者发出的声音是由声带振动产生的。A不符合题意；
B．声音可以在固体、液体和气体中传播，但真空不能传声。B不符合题意；
C．在振幅一定时，距离发声体越远，听到的响度越小。C不符合题意；
D．不同人说话时的音色不同，所以观众能依据音色的不同分辨出是哪位主持人在朗诵。D符合题意。
故答案为：D。

【分析】声音是由物体振动产生的；真空不能传声；音色是声音的特色，是区分不同发声体的依据。
2.【解析】【解答】A．验钞机是利用紫外线能使荧光物质发光的性质制作的，A不符合题意；
B．望远镜是利用凸透镜成像原理制成的，B不符合题意；
C．真空玻璃利用声音传播需要介质这一特性进行隔音的，C符合题意；
D．体温计是利用液体的热胀冷缩原理制成的，D不符合题意。
故答案为：C。

【分析】利用真空玻璃可以探究声音的传播需要介质的特点。
3.【解析】【解答】A．冬天衣服冻干是升华现象，需吸热，A符合题意；
B、冬天窗上的冰花是凝华现象，需放热，B不符合题意；
C、冬天草上的白霜是是凝华现象，需放热，C不符合题意；
D、压缩乙醚成液体是液化现象，需放热，D不符合题意。
故答案为：A。

【分析】物体由固态变为气态的过程称为升华，升华吸热，结合选项分析求解即可。
4.【解析】【解答】仅将烧杯中的水倒掉约三分之一，水的质量减少但沸点、初温不变，由 可知，升至相同温度时吸收的热量变小，即加热时间变短，图线④符合题意。
故答案为：D。

【分析】水在沸腾时，仅减少质量，加热到沸腾所需时间减少。
5.【解析】【解答】A．平面镜成的像是虚像，虚像不能呈现在光屏上，A不符合题意；
B．平面镜成像与成像物体大小相等，像的大小不会随物体位置的改变而改变，B不符合题意；
C．选择相同的两个蜡烛，这是为了便于比拟物像的大小关系，C符合题意；
D．为防止实验的偶然性得出具有普遍性的结论，要进行屡次实验。D不符合题意。
故答案为：C。

【分析】平面镜成像时是虚像，像和物体大小相等，屡次实验可以探究规律的普遍性。
6.【解析】【解答】A．红外线是一种看不见的光，A不符合题意；
B．水银体温计利用了液体热胀冷缩的原理，B不符合题意；
C．体温计的量程35℃～42℃，沸水在一标准大气压下，沸点为100℃，体温计不能放在沸水中消毒，C不符合题意；
D．由于体温计的特殊构造，直管中的水银不能自动回到玻璃泡内，所以使用体温计之前应先甩一甩使水银回到玻璃泡，D符合题意。
故答案为：D。

【分析】红外线是看不见的光，体温计利用了液体热胀冷缩的原理，使用体温计之前应先甩一甩使水银回到玻璃泡。
7.【解析】【解答】A．井底之蛙是光在同种均匀介质中沿直线传播形成的，A符合题意；
B．空中的彩虹属于光的折射现象，B不符合题意；
C．水中的倒影是光的反射现象，C不符合题意；
D．古代女子照铜镜属于光的反射现象，D不符合题意。
故答案为：A。

【分析】该题目考查的生活中光现象和光的规律的对应关系，影子、日食、月食、小孔成像对应的是光的直线传播，各种各样的倒影对应光的反射，潭清疑水浅、铅笔折断、海市蜃楼对应的光的折射，彩虹的形成对应光的色散，结合选项分析求解即可。
8.【解析】【解答】A．“薄雾〞的形成是空气中的水蒸气遇冷液化成的小水珠，“薄雾散去〞是小水珠汽化变为水蒸气，故A正确，不符合题意；
B．大树的影子是由于大树不透光，挡住了光的传播，在大树背光的一侧形成了暗区域，是光的直线传播形成的，故B正确，不符合题意；
C．看见水下的“沙石〞，是水下的沙石反射的光线在水面处发生折射所形成的虚像，故C错误，符合题意；
D．白鹭飞翔时，在水中形成的倒影是由于光在水面发生反射形成的虚像，和平面镜成像原理相同，故D正确，不符合题意。
故答案为：C。

【分析】大雾散去，是汽化现象；影子是光沿直线传播形成的；空气中看到水中的物体发生了折射；水中的倒影是反射形成的。
9.【解析】【解答】A．照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，A不符合题意；
B．红外线可以用来进行遥控，遥控器的前端有一个发光二极管，按下不同的键时，可以发出不同的红外线，来实现遥控，B不符合题意；
C．近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像成在视网膜的前方，应佩戴发散透镜，即凹透镜，使光线推迟会聚，C符合题意；
D．投影仪是利用凸透镜成倒立放大的实像的原理制成的，D不符合题意。
故答案为：C。

【分析】照相机成倒立缩小的实像，遥控器利用红外线工作；近视眼镜利用凹透镜矫正；投影仪成倒立放大的实像。
10.【解析】【解答】A、光只有在同种均匀介质中才沿直线传播，光在密度不均匀的糖水中的传播径迹是弯曲的，A不符合题意；
B、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，B不符合题意；
C、平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，但不是光线实际相交而成的。C不符合题意；
D、小猫看到的水中的鱼，是由光的折射形成的虚像，虚像在折射光线的反向延长线上，那么小猫看到鱼的像的位置比实际位置浅一些。D符合题意。
故答案为：D。
【分析】光在同种均匀介质中才沿直线传播.
平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射.镜面反射和漫反射都遵守光的反射定律.
平面镜成的是虚像.
光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
11.【解析】【解答】如图，物距、像距分别为
此时光屏上出现清晰的像，即
所以焦距为
将蜡烛移至 刻度处时，物距变为
物距小于焦距，凸透镜成正立、放大的虚像，虚像不能用光屏承接，所以光屏上不能呈现像；D符合题意。
故答案为：D。

【分析】该题目考查的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
12.【解析】【解答】摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时， ，成倒立缩小的实像。
故答案为：B。

【分析】摄像机的镜头与照相机的镜头相似，成倒立缩小的实像。
二、填空题
13.【解析】【解答】我们利用声音音色的不同来区分不同的发声体，所以他主要模仿声音的音色。表演者和观众没有其它物质，只有空气，声音是通过空气传入人耳的，所以是因为声音能在空气中传播。醒木拍得越重，桌子的振幅越大，声音的响度越大。
【分析】不同发声体的音色不同；声音可以在空气中传播；物体振动的幅度越大，响度越大。
14.【解析】【解答】从图象中可以看出，在第10到25分钟温度是保持不变的，说明此时此物质在熔化，此时物质的温度80℃即此物质的熔点，此物质是晶体，熔化过程中吸收热量。
【分析】晶体熔化时物体的温度保持不变，有确定的熔点，非晶体熔化时，晶体温度不断上升，没有熔点，结合图像判断即可。
15.【解析】【解答】干冰即固态的二氧化碳，在常温下，干冰很易升华为气态，此过程中吸热，从而起到降温作用；空气中水蒸气由于遇冷，会凝华为小冰晶；小冰晶逐渐变大而下降，遇到暖气流会熔化为水滴，即形成雨。
【分析】固体变为气体是升华现象；气体直接变为固体是凝华现象；固体变为液体是熔化。
16.【解析】【解答】让一束白光照向汽车，发现汽车呈现黄色，这是由于汽车反射了黄色光。将另外一束红光照向汽车的影子，白色背景板反射红光，故影子区域呈现红色。
【分析】物体的颜色由它反射的色光决定的。
17.【解析】【解答】由题意可知，小明能从汽车的后视镜里看见驾驶员，由于光路是可逆的，驾驶员通过车内后视镜一定了也能看见小明；后视镜是利用了光的反射原理，因此小明在后视镜里看到的驾驶员的像是虚像．
【分析】光发生反射时遵循光光的反射定律，光路可逆；平面镜成像时，成的像是正立、等大的虚像，物距等于像距，物和像关于平面镜对称。
18.【解析】【解答】茂密的树叶缝隙形成许多小孔，沿直线传播的太阳光经过小孔后在地面上形成太阳的像，即我们看到的圆形光斑，是由光的直线传播形成的。太阳在水中的像，属于平面镜成像，是光的反射形成的。
【分析】小孔成像是光的直线传播形成的；水中看到的像是光的反射形成的。
19.【解析】【解答】光线与平面镜夹角是90°时，入射光线与法线重合，入射角为0°，反射角为0°。入射光线跟平面镜的夹角由90°减小到60°时，此时入射角为30°，根据光的反射定律，反射角等于入射角，即反射角也为30°。入射角为30°，根据光的反射定律，反射角等于入射角，因此反射角也是30°。反射角和入射角始终相等，当入射角增大15°，因此反射角也增大15°，那么入射光线和反射光线的夹角为15°+15°=30°
【分析】光线和界面垂直时，反射角等于0°；光在反射角时，反射角等于入射角。
20.【解析】【解答】鱼反射的光线从水中斜射到空气中发生折射，折射光线远离法线，折射角大于入射角，所以人眼逆着折射光线看上去，看到的鱼的像比其实际位置浅，即渔夫大明的眼睛在A处看到B处有一条鱼，眼睛看到的是D处鱼的虚像。根据光的可逆性，假设在A处发射一束光照亮水中的鱼，光束应朝向B处，光在水中发生折射后会照到鱼的身上。
【分析】人在空气中看到水中物体的像，是发生折射形成的虚像，比实际变浅；发生折射时，空气中的角度大。
21.【解析】【解答】该光点是凸透镜对光的会聚作用形成的，测得光点到凸透镜中心的距离是5cm，凸透镜的焦距是5cm。从乙图可看出该透镜对光线有发散作用，是凹透镜。
【分析】平行于凸透镜主光轴的光线会聚于焦点，焦点到凸透镜的距离是焦距；凹透镜对光有发散作用。
22.【解析】【解答】只有将更多的光射到人脸上，才能看得更清楚，所以当人靠近摄像头时，光源自动翻开，照亮人脸。摄像头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像。
故答案为：人脸；缩小.
【分析】照相机：原理；成倒立、缩小的实像，u>2f.
三、作图题
23.【解析】【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变。如以下图：
【分析】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
24.【解析】【解答】做出法线，入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°
根据反射角等于入射角做出反射光线。反射角也为60°，如以下图：

【分析】光在反射时，反射角等于入射角。
25.【解析】【解答】根据平面镜成像规律，像与物到镜面的距离相等，像与物连线与镜面垂直，画出A、B点在平面镜中对应的像点A’、B’ ， 用虚线连接A’B’ ， 即为物体AB的像 .
【分析】根据平面镜成像规律，分别作出A、B两点在平面镜中的虚像，再连接这两点的虚像，即作物体AB关于平面镜的轴对称图像 . 注意：作图过程中的所有线段均为虚线，与平面镜相交处要画出直角标志 .
四、综合题
26.【解析】【解答】(1)由图乙知，该物质的熔点为48℃。(2)①可以增加海波的质量，可以延长海波熔化的时间，故①不符合题意；②增加水的质量，在吸收相同的热量时，水的温度上升得较缓，从而延长海波熔化的时间，故②不符合题意；③降低烧杯中水的初温，只能使加热的时间延长，不能延长海波熔化的时间，故③符合题意；④撤去酒精灯或用小火加热，可以减少水吸收的热量，从而使的温度上升得较缓，可以延长海波的熔化时间，故④不符合题意。
故答案为：③。(3)夏天，我们要喝冰凉的饮料，往往会在饮料中参加适量冰块，而不是直接参加与冰块质量相等的冷水。一方面是因为冰块的温度更低，另一方面是因为冰块熔化成水的过程中吸收热量，从而使饮料的温度下降得更多。

【分析】〔1〕晶体熔化时的温度是熔点；〔2〕增大固体质量或使物体吸收热量减慢，熔化速度会较慢；〔3〕熔化过程中，吸收热量。
五、实验题
27.【解析】【解答】(1)如图甲所进行的操作只有一次，这样得出的结论不合理，因为只进行一次实验，结论具有偶然性，得不到普遍性结论。(2)由图甲知，第一次实验的入射光线是沿AO入射，反射光线从OB射出，第二次实验将光线沿BO入射，那么反射光线将沿OA射出，因为在光的反射现象中，光路是可逆的。(3)在图乙中，将纸板F沿法线向后缓慢旋转，在F上将看不到反射光线OB ， 而F向后旋转后，与纸板E和法线都不在一个平面内，这样做可以探究：入射光线、反射光线和法线是否在同一平面内。(4)实验过程中，假设将纸板倾斜，入射光线仍沿纸板的AO方向入射，此时反射光线不在纸板这一平面内，因为光的反射现象中，入射光线、法线和反射光线在同一平面内，纸板倾斜后，入射光线与法线已经不在同一平面了，那么也无法在纸板上看到反射光线。此时纸板上只能看到入射光线AO及轴线ON ， 据平面镜的成像特点知，在平面镜中看到的像应是图丁中的③。
【分析】〔1〕探究反射规律时，通过屡次实验探究的规律，具有普遍性。〔2〕光在反射时，光路是可逆的；〔3〕反射时，入射光线、反射光线和法线在同一平面内；〔4〕平面镜成像时，像和物体关于平面镜对称。
28.【解析】【解答】(1)用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，看清玻璃板后面的蜡烛B，通过使B与蜡烛A的像重合，来确定蜡烛A的像的位置。(2)实验中，要取一个和蜡烛A完全相同的蜡烛B，代替A来和它的像比拟大小。蜡烛B不点燃，移动它直到和蜡烛A的像重合，看到蜡烛B好似也被点燃，这样可以更好确实定像的位置。透过玻璃板从不同方向多角度观察调整，这样可以更好的观察到蜡烛B是否与蜡烛A的像完全重合，更好确实定像的位置。(3)应该从蜡烛B的一侧直接观察白板，发现白板上不能承接到蜡烛A的像，这说明像不是由实际光线会聚而成的，所以平面镜所成的像是虚像。(4)平面镜所成的像和物体大小相等，所以，随着蜡烛的不断燃烧，蜡烛所成像的高度将变小。(5)平面镜所成的像是由于光的反射形成的，成像光线并不到达镜后，所以，用木板紧贴在玻璃板反面，挡住玻璃板后面的光，人眼在玻璃板前仍然可以看到像。平面镜所成的像和物体关于镜面对称，所以此时蜡烛A的像应是图中的A2。(6)通过玻璃板能看到A的像，是玻璃反射的光线反向会聚而成的，所以可以用光的反射规律来解释。通过玻璃可以看到B，是B反射的光线从空气折射入玻璃，再从玻璃折射入空气之后，所形成的像，所以可以用光的折射规律来解释。
【分析】〔1〕探究平面镜成像时，利用玻璃板，便于确定像的位置；〔2〕相同大小相同的蜡烛，可以探究像和物体大小的关系；和像重合的蜡烛不点燃；〔3〕平面镜成像时，不能成在光屏上，观察时要直接观察光屏；〔4〕平面镜成像是正立的，蜡烛变短，像变短；〔5〕平面镜成先的原因是光的反射；像和物体关于平面镜对称；〔6〕平面镜成像的原理是光的反射；透过玻璃看到的像发生了折射。
29.【解析】【解答】(1)当空气中的入射角i为0°时，水中的折射角r和玻璃中的折射角β都为0°，故当光从一种介质垂直射入到另一种介质时，传播方向不变。(2)由表格中的数据知道，当空气中的入射角i逐渐增大时，折射角也随之增大；但折射角始终小于入射角，故光从空气射入其它介质时，折射角不可能到达90°。(3)光的折射中，光路是可逆的，由表格可知，当光线以32°入射角从水中射向空气时，那么折射角是45°。(4)由表格知道，入射角为45°时，光射入玻璃的折射角为24°，光射入水中时折射角为32°，玻璃对光的偏折能力更强。(5)所以两个外形完全一样的水凸透镜和玻璃凸透镜，玻璃凸透镜的焦距应更短，水凸透镜〞的焦距更大；由表格数据知道，v空气＞v冰＞v水＞v玻璃 ， 结合图知道，光从传播速度大的介质斜射入传播速度小的介质中时，折射角小于入射角。
【分析】〔1〕光线垂直射向介质外表，不发生偏折；〔2〕发生折射时，折射角随入射角的增大而增大；〔3〕根据实验数据，判断不同的入射角对应的折射角；〔4〕相同的入射角，不同材料时，折射角越小，会聚时的焦距越小；〔5〕光从传播速度大的介质斜射入传播速度小的介质中时，折射角小于入射角。
30.【解析】【解答】(1)如图甲所示，将凸透镜正对着太阳光，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，平行于主光轴的光线经折射后经过焦点，由此测得凸透镜的焦距是f=40.0cm-30.0cm=10.0cm(2)如图乙所示，将蜡烛、凸透镜和光屏沿一直线依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心位同一高度，根据通过光心的光线传播方向不变，其目的是使像成在光屏中央。(3)在归纳实验结果时，要将从光具座上读出的物距和像距的值，分别跟凸透镜的一倍焦距和两倍焦距相比拟，并记录相应的成像情况。(4)小明将蜡烛、凸透镜和光屏调到如图乙所示位置时，在光屏上得到一个清晰的像，此时物距小于像距，那么这个像一定是成倒立、放大的实像，幻灯机就是利用这个原理来工作的。假设将蜡烛远离透镜移动一段距离，物距变大，那么光屏应靠近才能再次成清晰的像，且像逐渐变小。(5小红同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是物距等于或小于一倍焦距，此时不成像或成正立、放大的虚像。
【分析】〔1〕平行于凸透镜主光轴的光线会聚于焦点，焦点到凸透镜的距离是焦距；〔2〕为使像成在光屏中央，调节烛焰、凸透镜和光屏的中心在同一高度；〔3〕实验时，需要记录物距和像距；〔4〕当物距小于像距时，成倒立放大的实像，实际应用有投影仪；当物距变大，像距变小，像变小；〔5〕物体在凸透镜的焦点或焦距内时，光屏上不成像。空气中的入射角i
0°
30°
45°
60°
水中的折射角r
0°
22°
32°
40°
玻璃中的折射角θ
0°
17°
24°
30°
介质
水
玻璃
冰
空气
酒精
光速〔m/s〕
2.25×108
2.0×108
2.3×108
3.0×108
2.2×108
