苏科版八年级上册4.3 探究凸透镜成像的规律课文ppt课件

这是一份苏科版八年级上册4.3 探究凸透镜成像的规律课文ppt课件，共18页。PPT课件主要包含了学生实验，探究凸透镜成像的规律，实验目的，探究凸透镜成像规律，实验器材，设计实验与收集证据，u2f，fv2f，fu2f，v2f等内容，欢迎下载使用。

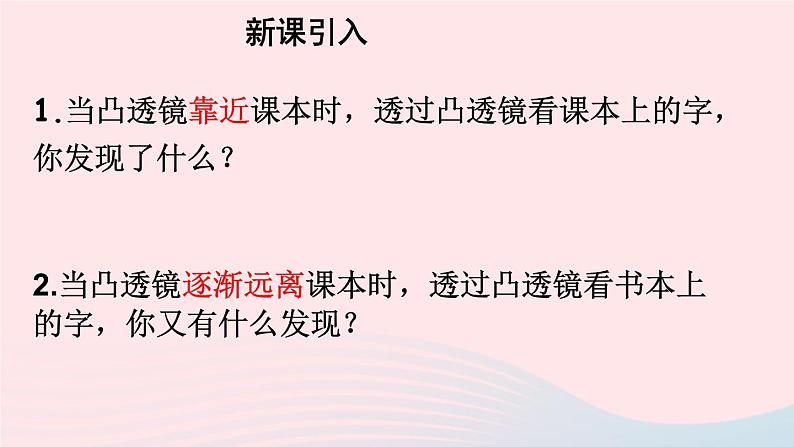

1.当凸透镜靠近课本时，透过凸透镜看课本上的字，你发现了什么？
2.当凸透镜逐渐远离课本时，透过凸透镜看书本上的字，你又有什么发现？
当凸透镜离课本较近时，我们看到字正立放大的像。
当凸透镜逐渐远离课本时，我们先看到的是字倒立放大的像，然后我们看到字倒立缩小的像。

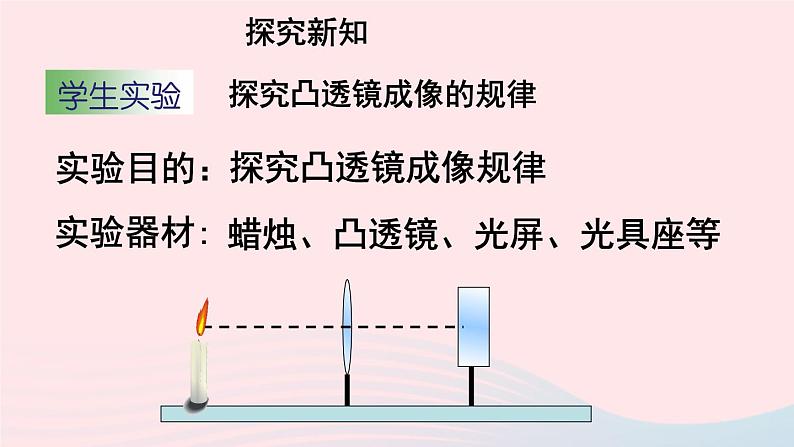

蜡烛、凸透镜、光屏、光具座等

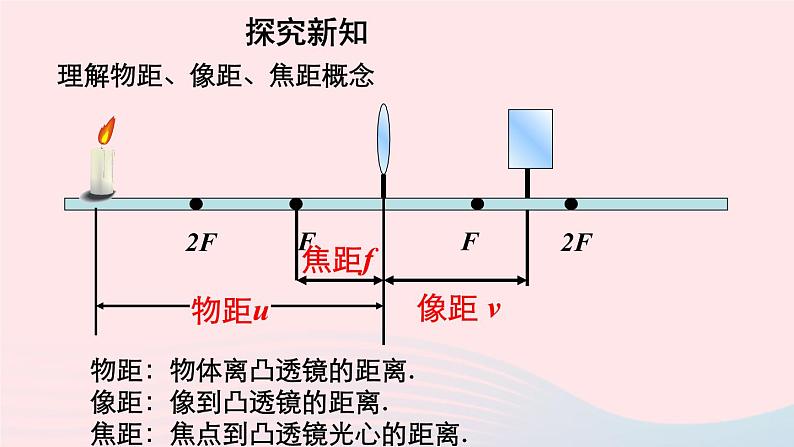

理解物距、像距、焦距概念
物距：物体离凸透镜的距离.像距：像到凸透镜的距离.焦距：焦点到凸透镜光心的距离.

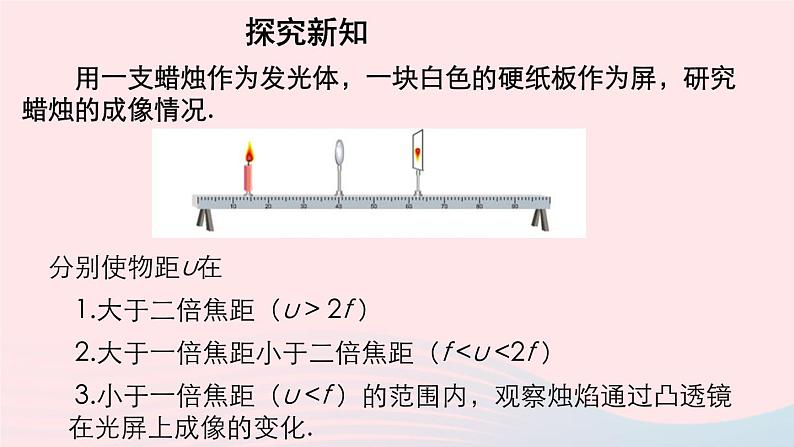

分别使物距u在 1.大于二倍焦距（u > 2f ） 2.大于一倍焦距小于二倍焦距（f 用一支蜡烛作为发光体，一块白色的硬纸板作为屏，研究蜡烛的成像情况.

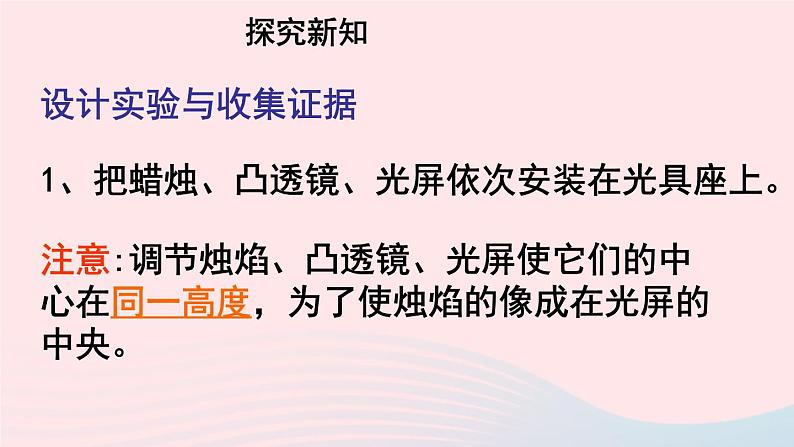

1、把蜡烛、凸透镜、光屏依次安装在光具座上。
注意:调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。
2、保持凸透镜不动，蜡烛放在距透镜较远处，移动光屏找到清晰倒立缩小的像；记录物距、像距3、保持凸透镜不动，蜡烛靠近透镜一些, 移动光屏找到清晰倒立放大的像；记录物距、像距
4、从实验得知凸透镜可以成倒立放大、倒立缩小的实像那么它能否成倒立等大的实像呢？科学家通过理论和实验的研究指出。当物距是焦距的二倍时，像和物等大。请用实验验证是否正确，将观测结果记录在下表中。
5、你在实验中遇到这样情况吗?把蜡烛放在某处无论怎样移动光屏,光屏上都找不到像.
② 将物距调到小于焦距时，撤掉光屏，用眼睛从光屏这一侧通过透镜观察烛焰，你能看到它的像吗？
① 将蜡烛放在焦点处，你还能看到像吗？
小于2倍焦距大于1倍焦距
