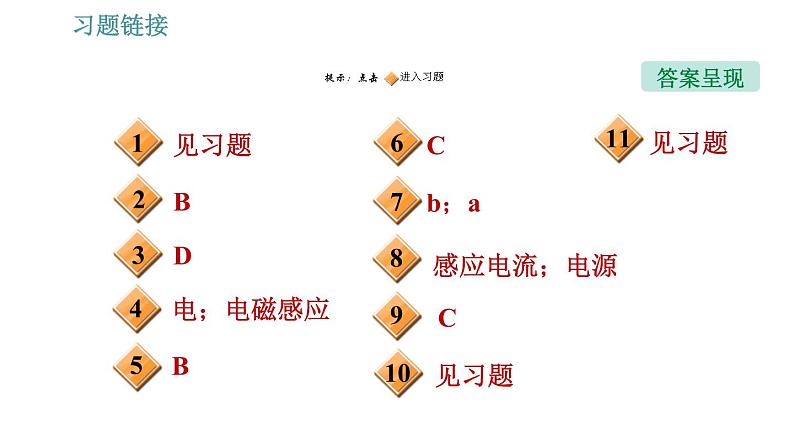

这是一份粤沪版3 发电机为什么能发电习题ppt课件，共28页。PPT课件主要包含了见习题，习题链接，答案呈现，电电磁感应，感应电流电源，基础巩固练，答案B，答案电电磁感应，能力提升练，答案ba等内容，欢迎下载使用。

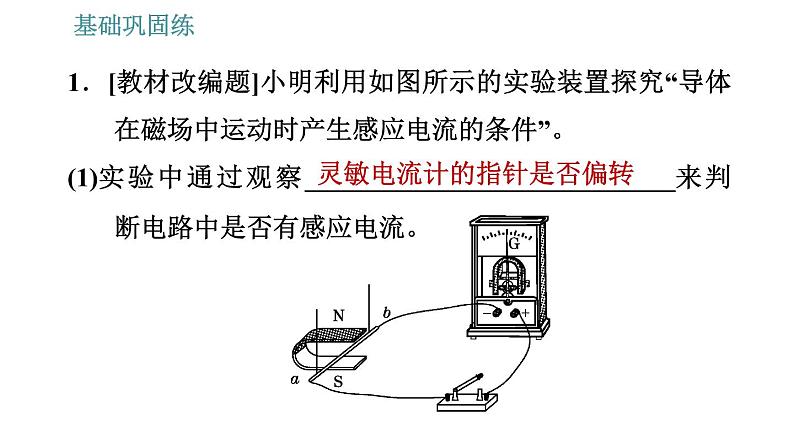

1．[教材改编题]小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。(1)实验中通过观察____________________________来判断电路中是否有感应电流。
灵敏电流计的指针是否偏转

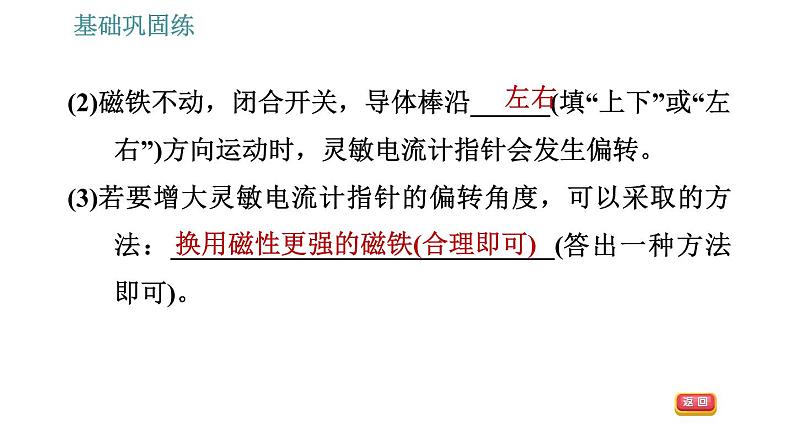

(2)磁铁不动，闭合开关，导体棒沿______(填“上下”或“左右”)方向运动时，灵敏电流计指针会发生偏转。(3)若要增大灵敏电流计指针的偏转角度，可以采取的方法：_____________________________(答出一种方法即可)。
换用磁性更强的磁铁(合理即可)

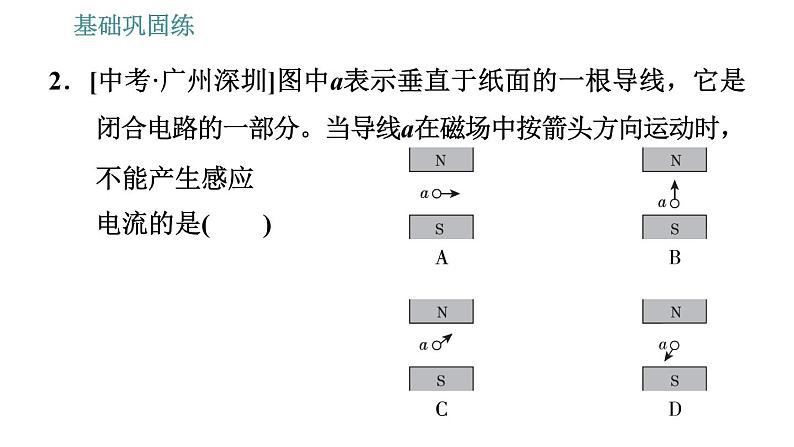

2．[中考·广州深圳]图中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，不能产生感应电流的是(　　)

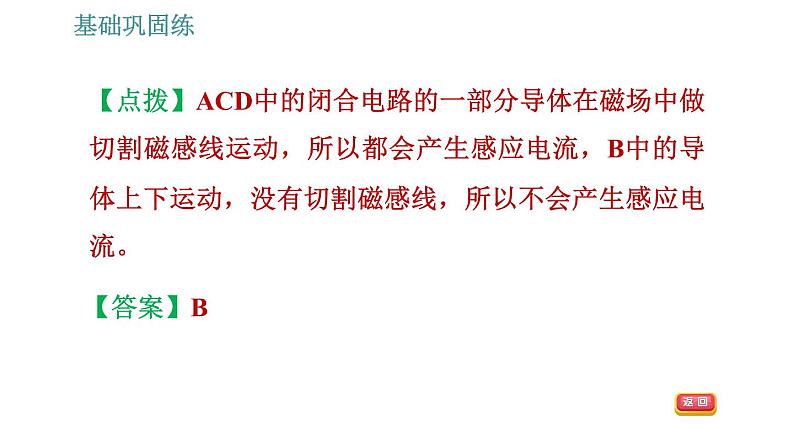

【点拨】ACD中的闭合电路的一部分导体在磁场中做切割磁感线运动，所以都会产生感应电流，B中的导体上下运动，没有切割磁感线，所以不会产生感应电流。

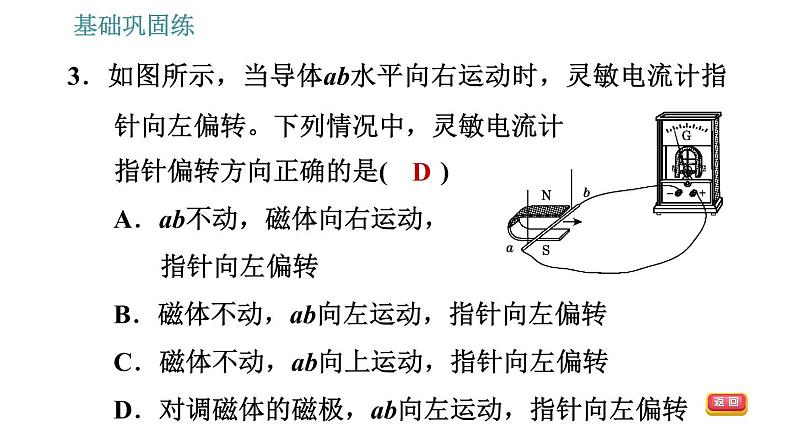

3．如图所示，当导体ab水平向右运动时，灵敏电流计指针向左偏转。下列情况中，灵敏电流计指针偏转方向正确的是(　　)A．ab不动，磁体向右运动，指针向左偏转B．磁体不动，ab向左运动，指针向左偏转C．磁体不动，ab向上运动，指针向左偏转D．对调磁体的磁极，ab向左运动，指针向左偏转

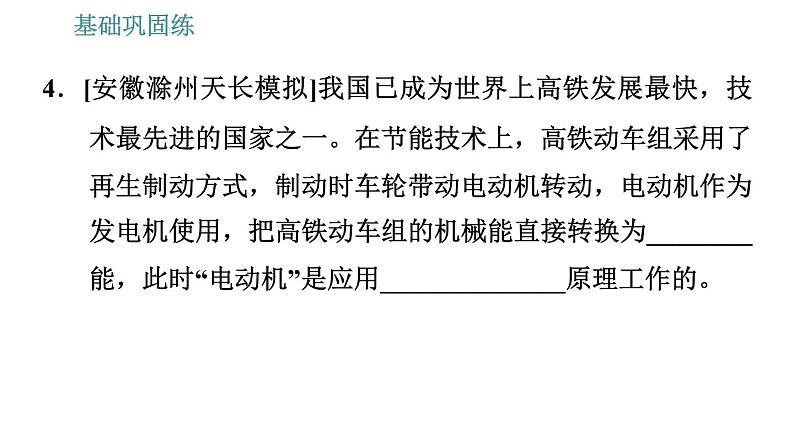

4．[安徽滁州天长模拟]我国已成为世界上高铁发展最快，技术最先进的国家之一。在节能技术上，高铁动车组采用了再生制动方式，制动时车轮带动电动机转动，电动机作为发电机使用，把高铁动车组的机械能直接转换为________能，此时“电动机”是应用______________原理工作的。
【点拨】电动机和发电机内部都有磁场，都有线圈，所以电动机可以作为发电机使用，即制动时车轮带动电动机转动，其内部的线圈做切割磁感线运动，于是会产生感应电流，即把高铁动车组的机械能转化为电能，这种装置的原理是电磁感应。
5．[安徽淮南月考]如图所示为发电机的工作原理图，则下列说法中正确的是(　　)A ．发电机是利用电流的磁效应原理工作的B．线圈在磁场中转动时不一定会产生感应电流C．线圈在转动过程中，若产生了感应电流，则电流大小不变D．线圈在转动过程中，若产生了感应电流，则电流方向不变
【点拨】发动机是利用电磁感应原理工作的。产生感应电流的条件有：①部分导体切割磁感线，②闭合电路。当开关断开时，电路断开，就算线圈切割磁感线，也无法产生感应电流；此发电机产生的是交流电，电流大小、方向都发生改变。
6．[中考·山东聊城]手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是(　　)
A.扬声器 B．电磁继电器C．动圈式话筒 D．电动机
7．[安徽亳州模拟]如图所示，要研究电动机的制作原理，可以选用图____(填“a”或“b”)所示的装置进行实验，要研究电磁感应现象，可以选用图____(填“a”或“b”)所示的装置进行实验。
【点拨】要研究电磁感应现象应注意电路是否为闭合回路，闭合回路中的部分导体能不能在磁场中做切割磁感线运动，同时还要能观察到感应电流，故a是研究电磁感应现象的装置。图b中放入磁场的导体与电源相连，通电后，导体会在磁场作用下运动，故b为研究磁场对电流的作用的装置，即电动机制作原理装置。
8．[中考·江苏无锡]如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回运动。小明猜想这个物块是磁体，依据是：磁体运动时，闭合线圈切割磁感线产生__________，线圈相当于电路中的__________。
【点拨】线圈在磁场中做切割磁感线运动，此时线圈中有感应电流产生，所以手电筒里面的物块应该是磁铁，线圈相当于电路中的电源，此手电筒发电是电磁感应现象。
【答案】感应电流；电源
9．[安徽模拟]如图所示，闭合开关S，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针向右偏转，则下列说法错误的是(　　)A．灵敏电流计的指针向右偏转，这表明产生了感应电流B．若把磁铁拿出会观察到灵敏电流计的指针向左偏转C．这套装置的工作原理与电动机相似D．调转条形磁铁的磁极再插入线圈时，电流计的指针会向左偏转
【点拨】在电磁感应现象中线圈相当于电源，产生的感应电流的方向跟导体运动方向，以及磁感线方向有关，要想改变感应电流方向，改变导体运动方向和磁感线方向中的任一方向即可。
10．[中考·安徽]在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。(1)实验现象：①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，灵敏电流计的指针均不发生偏转；②导线AB向左或向右运动，灵敏电流计的指针发生偏转；
③保持导线AB不动，让蹄形磁体向左或向右运动，灵敏电流计的指针发生偏转。实验结论：闭合电路的一部分导体在磁场中做______________运动时，导体中就会产生感应电流。
【点拨】闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，此现象称为电磁感应现象，发电机就是根据此原理制成的；
(2)实验现象：①保持磁场方向不变，导线AB向右运动时，灵敏电流计指针向左偏转；导线AB向左运动时，灵敏电流计指针向右偏转。②对调磁体两极的位置。使磁场方向发生改变，导线AB向右运动时，灵敏电流计指针向右偏转；导线AB向左运动时，灵敏电流计指针向左偏转。实验结论：感应电流的方向与______________有关。
【点拨】感应电流的方向跟导体切割磁感线方向、磁场方向有关。
【答案】导体切割磁感线方向和磁场方向
11．利用电磁感应原理，同学们开展了一次有趣的跳绳活动：如图，把一根大约10 m长的软电线的两端连接到一个灵敏电流计的两个接线柱上，形成闭合电路。两个同学摇动电线，并不断改变摇动的方向和所摇动电线的长度，观察电流计指针的变化。
(1)开展这一活动时，同学们建立的假设有：①地球是个大磁体，如果闭合电路一部分导体切割地磁场，就会产生感应电流；②_________________________________________________。(2)活动中，同学们应观察电流计指针的哪些变化？______________________________________。
产生感应电流的方向、大小与站立的方向有关
应观察电流计指针的偏转方向和偏转大小
(3)活动中，同学们发现摇动电线越快，指针变化就越快。请对此现象作出合理解释：______________。
【点拨】产生感应电流的条件：一是电路为闭合回路，二是闭合回路中的一部分导体必须做切割磁感线运动，因此要使产生的感应电流变大，就要使导体切割更多的磁感线，结合地磁场的方向即可确定这两个同学的站立方向；产生感应电流的大小与磁场的强弱、摇绳的快慢有关；电流方向与导体运动的方向、磁场方向有关；摇动电线越快，产生的感应电流方向改变越快。
