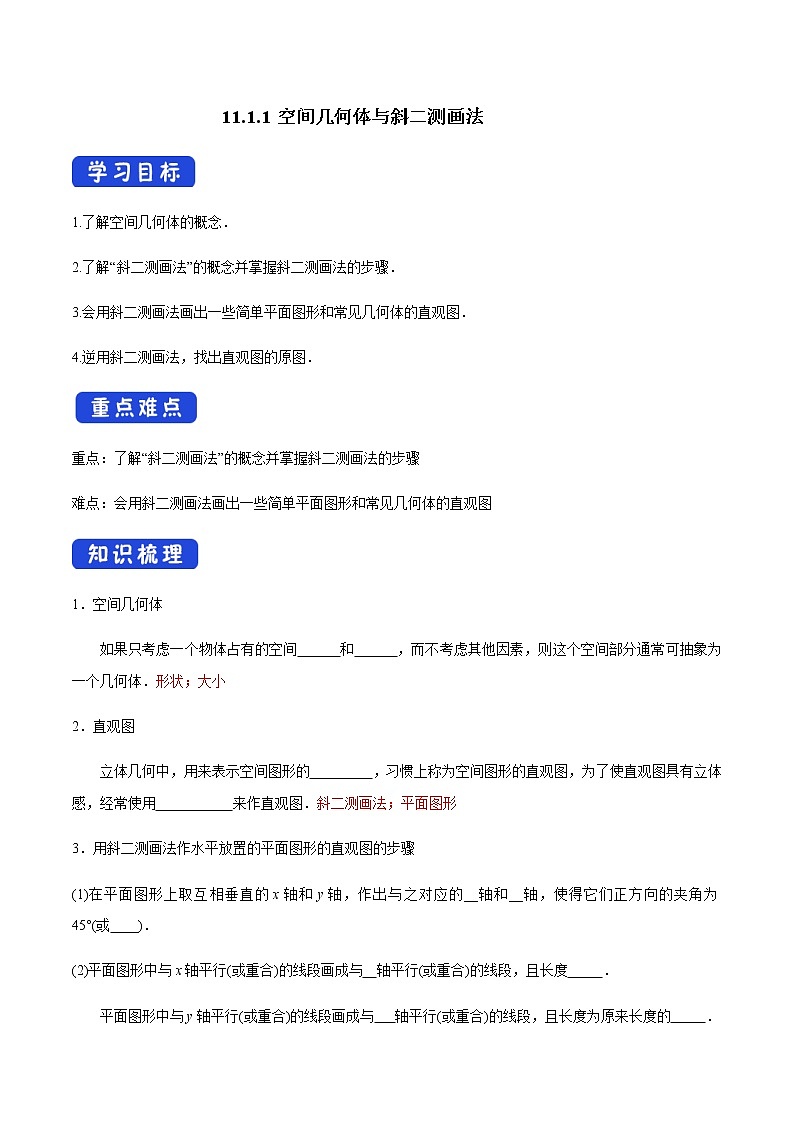

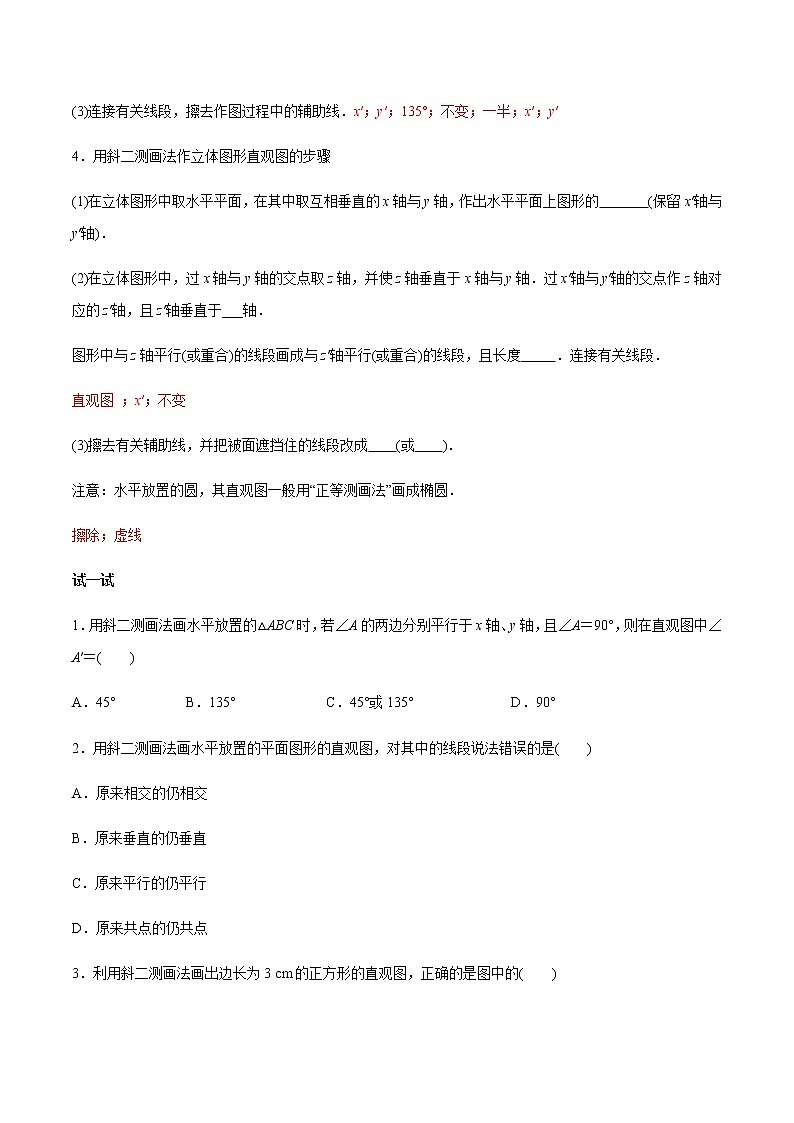

11.1.1 空间几何体与斜二测画法1.了解空间几何体的概念．2.了解“斜二测画法”的概念并掌握斜二测画法的步骤．3.会用斜二测画法画出一些简单平面图形和常见几何体的直观图．4.逆用斜二测画法，找出直观图的原图．重点：了解“斜二测画法”的概念并掌握斜二测画法的步骤难点：会用斜二测画法画出一些简单平面图形和常见几何体的直观图1．空间几何体如果只考虑一个物体占有的空间      和      ，而不考虑其他因素，则这个空间部分通常可抽象为一个几何体．形状；大小2．直观图立体几何中，用来表示空间图形的         ，习惯上称为空间图形的直观图，为了使直观图具有立体感，经常使用           来作直观图．斜二测画法；平面图形3．用斜二测画法作水平放置的平面图形的直观图的步骤(1)在平面图形上取互相垂直的x轴和y轴，作出与之对应的__轴和__轴，使得它们正方向的夹角为45°(或    )．(2)平面图形中与x轴平行(或重合)的线段画成与  轴平行(或重合)的线段，且长度     ．平面图形中与y轴平行(或重合)的线段画成与   轴平行(或重合)的线段，且长度为原来长度的     ．(3)连接有关线段，擦去作图过程中的辅助线．x′；y′；135°；不变；一半；x′；y′4．用斜二测画法作立体图形直观图的步骤(1)在立体图形中取水平平面，在其中取互相垂直的x轴与y轴，作出水平平面上图形的       (保留x′轴与y′轴)．(2)在立体图形中，过x轴与y轴的交点取z轴，并使z轴垂直于x轴与y轴．过x′轴与y′轴的交点作z轴对应的z′轴，且z′轴垂直于___轴．图形中与z轴平行(或重合)的线段画成与z′轴平行(或重合)的线段，且长度     ．连接有关线段．直观图 ；x′；不变 (3)擦去有关辅助线，并把被面遮挡住的线段改成    (或    )．注意：水平放置的圆，其直观图一般用“正等测画法”画成椭圆．擦除；虚线试一试1．用斜二测画法画水平放置的△ABC时，若∠A的两边分别平行于x轴、y轴，且∠A＝90°，则在直观图中∠A′＝(　　)A．45°　　　　　B．135°             C．45°或135°              D．90°2．用斜二测画法画水平放置的平面图形的直观图，对其中的线段说法错误的是(　　)A．原来相交的仍相交B．原来垂直的仍垂直C．原来平行的仍平行D．原来共点的仍共点3．利用斜二测画法画出边长为3 cm的正方形的直观图，正确的是图中的(　　)4．水平放置的△ABC，有一边在水平线上，它的斜二测直观图是正三角形A′B′C′，则△ABC是(　　)A．锐角三角形                    B．直角三角形C．钝角三角形                    D．任意三角形一、    情境与问题1.空间几何体

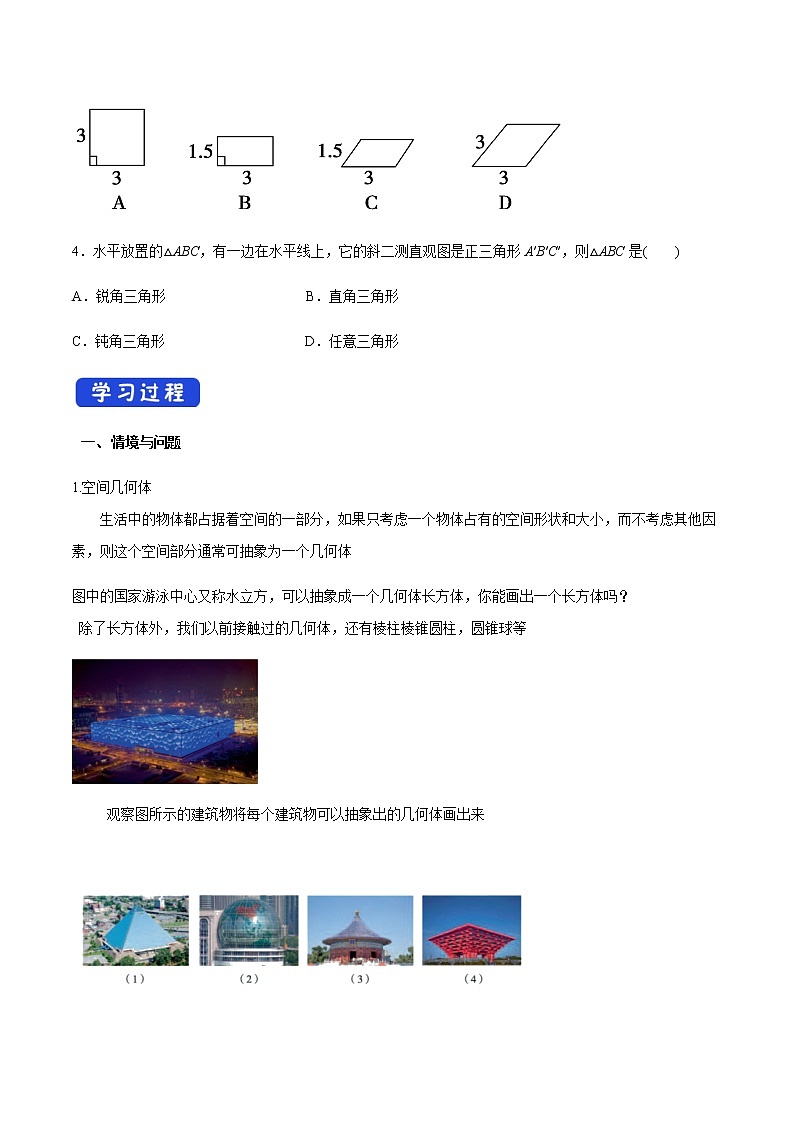

    生活中的物体都占据着空间的一部分，如果只考虑一个物体占有的空间形状和大小，而不考虑其他因素，则这个空间部分通常可抽象为一个几何体图中的国家游泳中心又称水立方，可以抽象成一个几何体长方体，你能画出一个长方体吗？
除了长方体外，我们以前接触过的几何体，还有棱柱棱锥圆柱，圆锥球等     观察图所示的建筑物将每个建筑物可以抽象出的几何体画出来 斜二测画法    平面图形与立体图形是相互联系的，一方面立体图形中有些部分可能是平面图形，如长方体的任何一个面都是长方形。圆柱与圆锥的底面都是圆等等，另一方面，将立体图形用合适的平面图形表示出来，是人们在日常生活和生产中经常要做的事，例如拍摄照片，画出工件的三视图等。
图11-1-3是从不同角度拍摄同一个魔方的照片，哪个图更能给人立体感？
     立体几何中用来表示空间图形的平面图形习惯上称为空间图形的直观图，为了使直观图具有立体感，人们常使用斜二测画法来作直观图，下面我们结合具体实例来说明其作图过程一个水平放置的长方形直观图做成怎样才具有立体感？1.用斜二测画法画出图中等腰梯形ABCD的直观图(其中O，E分别为线段AB，DC的中点)画法：　(1)画对应的坐标系x′O′y′，使∠x′O′y′＝45°.(2)以O′为中点在x′轴上取A′B′＝AB，在y′轴上取O′E′＝OE，以E′为中点画C′D′∥x′轴，并使C′D′＝CD.(3)连接B′C′，D′A′，所得的四边形A′B′C′D′就是水平放置的等腰梯形ABCD的直观图，如图．(变条件)若将本例中的等腰梯形ABCD改为正五边形ABCDE，如图所示，那么其直观图如何画出？【例1】　用斜二测画法画正六棱柱(底面是正六边形，侧棱垂直于底面)的直观图．跟踪训练1．画出正四棱锥(底面是正方形，侧面是有一个公共顶点且全等的等腰三角形的棱锥)的直观图．跟踪训练2. 1．如图，△A′B′C′是水平放置的△ABC斜二测画法的直观图，能否判断△ABC的形状？2．若探究1中△A′B′C′的A′C′＝6，B′C′＝4，则AB边的实际长度是多少？3．若已知一个三角形的面积为S，它的直观图面积是多少？【例2】　如图所示，△A′B′C′是水平放置的平面图形的斜二测直观图，将其还原成平面图形．跟踪训练3. 如图所示，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，C′D′＝2 cm，则原图形的形状是________．1．判断(正确的打“√”，错误的打“×”)(1)两条平行线段在直观图中对应的两条线段仍然平行． (　　)(2)平行于坐标轴的线段在直观图中仍然平行于坐标轴． (　　)(3)平行于坐标轴的线段长度在直观图中仍然保持不变． (　　)(4)斜二测坐标系取的角可能是135°. (　　)2．关于斜二测画法所得直观图的说法正确的是(　　)A．直角三角形的直观图仍是直角三角形B．梯形的直观图是平行四边形C．正方形的直观图是菱形D．平行四边形的直观图仍是平行四边形3.如图，△A′B′C′是△ABC的直观图，其中A′B′＝A′C′，那么△ABC是(　　)A．等腰三角形B．直角三角形C．等腰直角三角形D．钝角三角形4.如图所示为水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2,2)，则在用斜二测画法画出的它的直观图中，顶点B′到x′轴的距离为________．1．斜二测画法中的“斜”和“二测”(1)“斜”是指在已知图形的xOy平面内与x轴垂直的线段，在直观图中均与x′轴成45°或135°.(2)“二测”是指两种度量形式，即在直观图中，平行于x′轴或z′轴的线段长度不变；平行于y′轴的线段长度变为原来的一半．2．斜二测画法中的建系原则在已知图中建立直角坐标系，理论上在任何位置建立坐标系都行，但实际作图时，一般建立特殊的直角坐标系，尽量运用原有直线或图形的对称轴所在直线为坐标轴、图形的对称中心为原点或利用原有互相垂直的直线为坐标轴等，即使尽量多的点或线落在坐标轴上．3．直观图中“变”与“不变”(1)平面图形用其直观图表示时，一般来说，平行关系不变．(2)点的共性不变，线的共点性不变，但角的大小有变化(特别是垂直关系有变化)．(3)有些线段的度量关系也发生变化．因此图形的形状发生变化，这种变化，目的是使图形富有立体感． 参考答案：知识梳理试一试1．C　[在画直观图时，∠A′的两边依然分别平行于x′轴、y′轴，而∠x′O′y′＝45°或135°.]2． B　[根据斜二测画法，原来垂直的未必垂直．]3．C　[正方形的直观图是平行四边形，且平行于x轴的边长为3 cm，平行于y轴的边长为1.5 cm.]4． C　[如图所示，斜二测直观图还原为平面图形，故△ABC是钝角三角形．]学习过程1.(变条件) [解]　画法：(1)在图①中作AG⊥x轴于点G，作DH⊥x轴于点H.(2)在图②中画相应的x′轴与y′轴，两轴相交于点O′，使∠x′O′y′＝45°.(3)在图②中的x′轴上取O′B′＝OB，O′G′＝OG，O′C′＝OC，O′H′＝OH，y′轴上取O′E′＝OE，分别过G′和H′作y′轴的平行线，并在相应的平行线上取G′A′＝GA，H′D′＝HD.(4)连接A′B′，A′E′，E′D′，D′C′，并擦去辅助线G′A′，H′D′，x′轴与y′轴，便得到水平放置的正五边形ABCDE的直观图A′B′C′D′E′(如图③)【例1】　 [思路探究]　→→→[解]　(1)画轴：画x′轴、y′轴、z′轴，使∠x′O′y′＝45°(或135°)，∠x′O′z′＝90°.(2)画底面：在面x′O′y′内，画出正六边形的直观图ABCDEF.(3)画侧棱：过A、B、C、D、E、F分别作z′轴的平行线，在这些平行线上分别截取AA′、BB′、CC′、DD′、EE′、FF′都等于侧棱长．(4)成图：顺次连线A′、B′、C′、D′、E′、F′，并加以整理(去掉辅助线将被遮挡的部分改为虚线)就得到正六棱柱的直观图，如图所示．跟踪训练1． [解]　(1)画轴．画Ox轴、Oy轴、Oz轴，∠xOy＝45°(或135°)，∠xOz＝90°，如左图所示．(2)画底面．以O为中心在xOy平面内，画出正方形直观图ABCD.(3)画顶点．在Oz轴上截取OP使OP的长度是原四棱锥的高．(4)成图．顺次连接PA，PB，PC，PD，并擦去辅助线，将被遮住的部分改为虚线，得到此四棱锥的直观图.跟踪训练2． [提示]　根据斜二测画法规则知：∠ACB＝90°，故△ABC为直角三角形． 2． [提示]　由已知得△ABC中，AC＝6，BC＝8，故AB＝＝10.3． [提示]　原三角形面积为S＝a·h(a为三角形的底，h为三角形的高)，画直观图后，a′＝a，h′＝h·sin 45°＝h，S′＝a′·h′＝a·h＝×a·h＝S.【例2】　[思路探究]　由直观图还原平面图形的关键：(1)平行于x′轴的线段长度不变，平行于y′轴的线段扩大为原来的2倍．(2)对于相邻两边不与x′、y′轴平行的顶点可通过作x′轴，y′轴平行线变换确定其在xOy中的位置．[解]　①画出直角坐标系xOy，在x轴的正方向上取OA＝O′A′，即CA＝C′A′；②过B′作B′D′∥y′轴，交x′轴于点D′，在OA上取OD＝O′D′，过D作DB∥y轴，且使DB＝2D′B′；③连接AB，BC，得△ABC.则△ABC即为△A′B′C′对应的平面图形，如图所示． 跟踪训练3. 菱形　[如图所示，在原图形OABC中，应有OA BC，OD＝2O′D′＝2×2＝4(cm)，CD＝C′D′＝2(cm)，∴OC＝＝＝6(cm)，∴OA＝OC，故四边形OABC是菱形．]达标检测1．[解析]　平行于y轴的线段在直观图中变为原来的一半，故(3)错误；由斜二测画法的基本要求可知(1)(2)(4)正确．[答案]　(1)√　(2)√　(3)×　(4)√2． D　[由斜二测画法规则可知，平行于y轴的线段长度减半，直角坐标系变成斜坐标系，而平行性没有改变，故只有选项D正确．]3. B　[由斜二测画法的规则可知△ABC为直角三角形，且直角边的长度关系为AC＝2AB.]4. 　[画出直观图，BC对应B′C′，且B′C′＝1，∠B′C′x′＝45°，故顶点B′到x′轴的距离为.]
