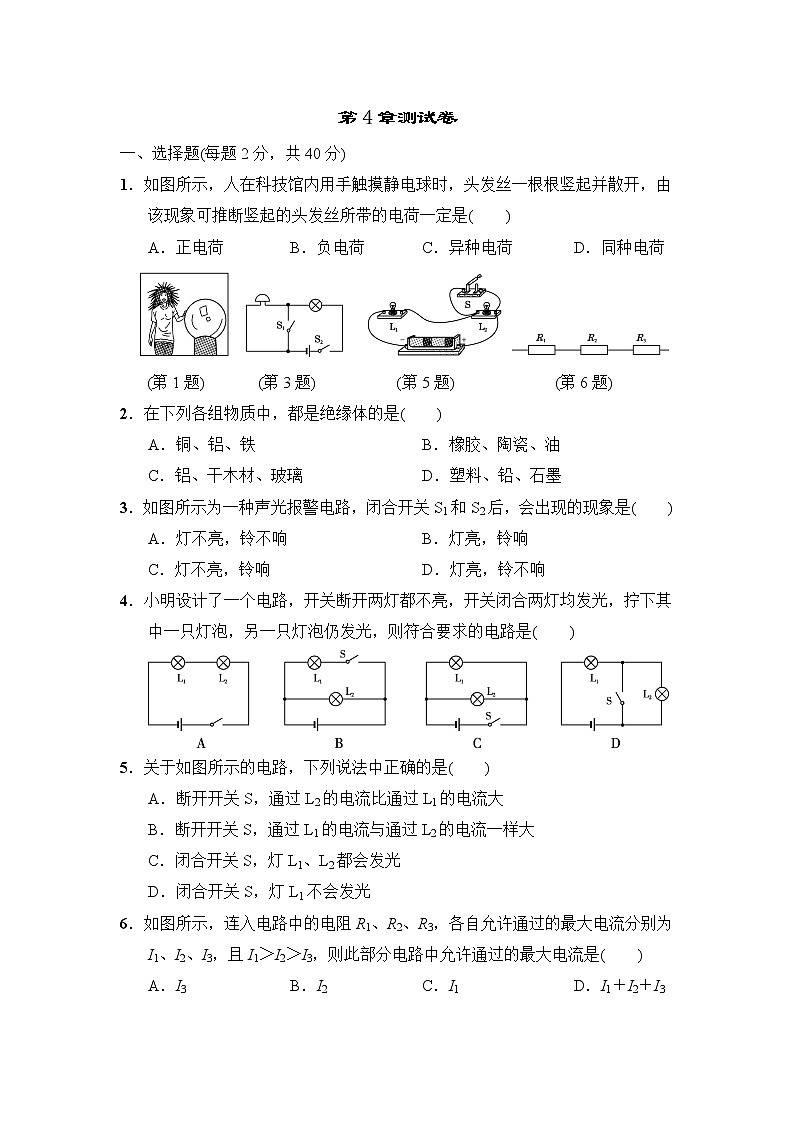

1．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是( )
A．正电荷 B．负电荷 C．异种电荷 D．同种电荷

(第1题) (第3题) (第5题) (第6题)
2．在下列各组物质中，都是绝缘体的是( )
A．铜、铝、铁 B．橡胶、陶瓷、油
C．铝、干木材、玻璃 D．塑料、铅、石墨
3．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是( )
A．灯不亮，铃不响 B．灯亮，铃响
C．灯不亮，铃响 D．灯亮，铃不响
4．小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是( )
5．关于如图所示的电路，下列说法中正确的是( )
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样大
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
6．如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )
A．I3 B．I2 C．I1 D．I1＋I2＋I3

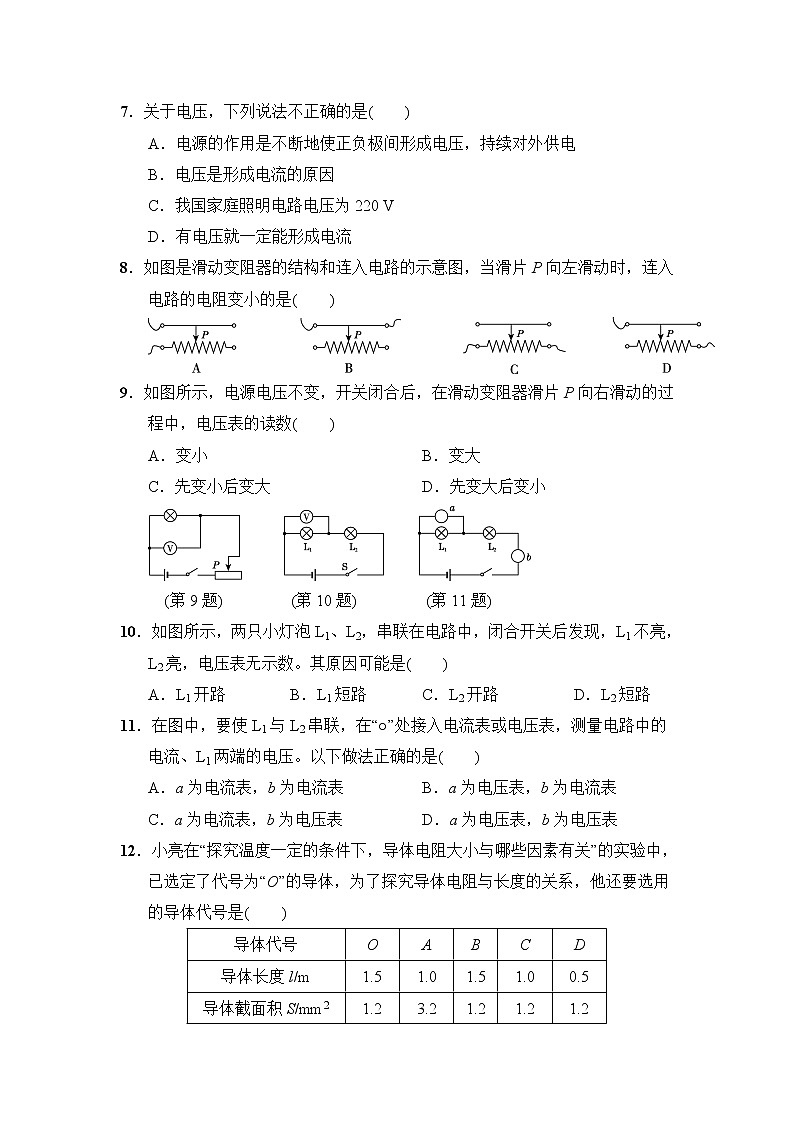

7．关于电压，下列说法不正确的是( )
A．电源的作用是不断地使正负极间形成电压，持续对外供电
B．电压是形成电流的原因
C．我国家庭照明电路电压为220 V
D．有电压就一定能形成电流
8．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( )
9．如图所示，电源电压不变，开关闭合后，在滑动变阻器滑片P向右滑动的过程中，电压表的读数( )
A．变小 B．变大
C．先变小后变大 D．先变大后变小

(第9题) (第10题) (第11题)
10．如图所示，两只小灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表无示数。其原因可能是( )
A．L1开路 B．L1短路 C．L2开路 D．L2短路
11．在图中，要使L1与L2串联，在“○”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是( )
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
12．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与长度的关系，他还要选用的导体代号是( )
A.A B．B C．C D．D
13．有甲、乙、丙三根同种材料制成的导线，甲和乙导线长为1 m，乙导线粗些；乙和丙导线粗细相同，丙导线长为0.5 m，则按电阻由大到小排列的三根导线应是( )
A．甲、乙、丙 B．丙、乙、甲 C．丙、甲、乙 D．甲、丙、乙
14．关于电流、电压和电阻的关系，下列说法中正确的是( )
A．导体的电阻与该导体两端的电压有关
B．导体的电阻与通过该导体的电流有关
C．对某一导体来说，导体中的电流与其两端的电压成正比
D．对某一导体来说，导体的电阻与其两端的电压成正比
15．在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压变为8 V，则此时通过该导体的电流和它的电阻为( )
A．0.4 A 20 Ω B．1 A 20 Ω C．0.4 A 10 Ω D．1 A 10 Ω
16．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是( )
A．更换一个同样规格的小灯泡 B．更换电压表所使用的量程
C．检查电路中是否存在断路故障 D．减小变阻器接入电路的阻值

(第16题) (第18题) (第19题)

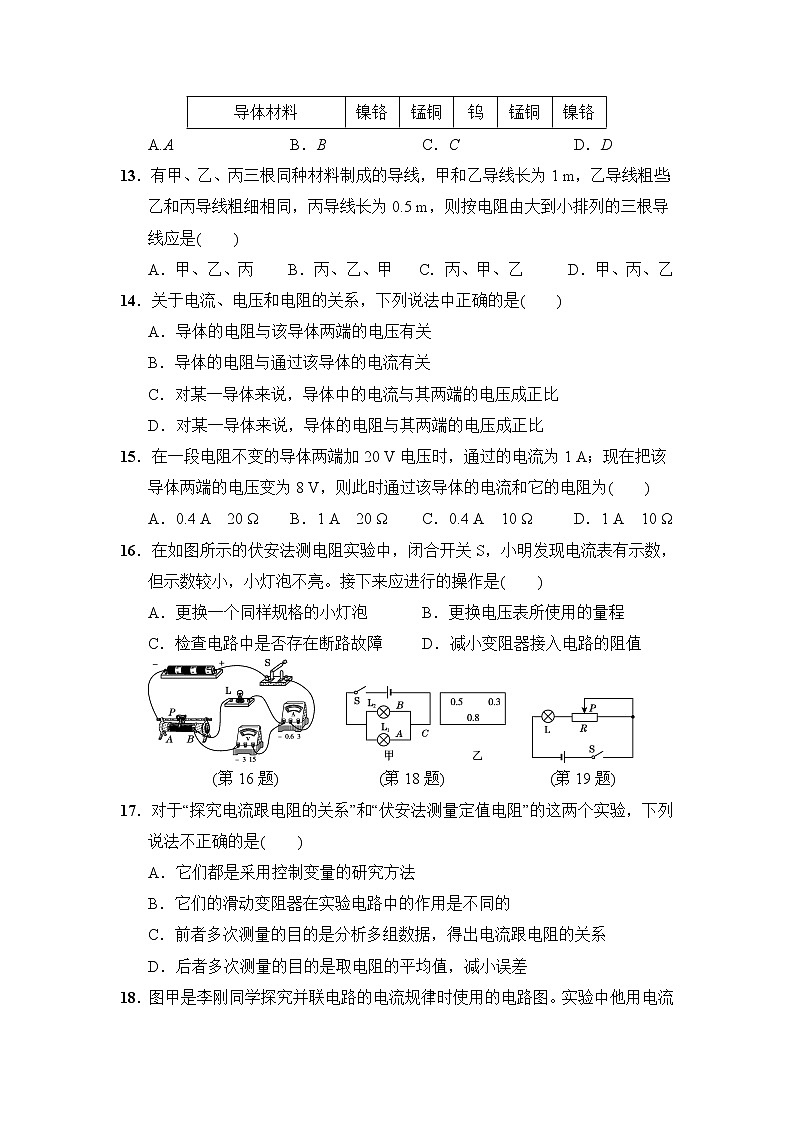

17．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是( )
A．它们都是采用控制变量的研究方法
B．它们的滑动变阻器在实验电路中的作用是不同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
18．图甲是李刚同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙。已知L1的电阻大于L2的电阻。下列选项中三处电流均正确的是( )
A．IA＝0.5 A，IB＝0.3 A，IC＝0.8 A B．IA＝0.5 A，IB＝0.8 A，IC＝0.3 A
C．IA＝0.3 A，IB＝0.5 A，IC＝0.8 A D．IA＝0.8 A，IB＝0.3 A，IC＝0.5 A
19．如图所示电路，电源电压不变，滑动变阻器上标有“2 A 20 Ω”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是( )
(第20题)
20．如图(a)所示是电阻甲和乙的I­U图像，(b)、(c)是它们的部分电路连接示意图，下列说法错误的是( )
A．当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等
B．图(b)中，当电压U为3 V时，乙的电阻为5 Ω
C．图(c)中，当电压U为2 V时，干路总电流为0.6 A
D．图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小
二、填空题(每空1分，共20分)
21．如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。由图中对话可以判断：甲物体可能带________电或________。

(第21题) (第22题)

(第24题) (第25题)
22．如图所示，老师将废弃灯泡的玻璃外壳不小心打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏灯泡串联接入电路中，此时灯泡________(填“能”或“不能”)发光。然后用酒精灯加热玻璃芯，当玻璃芯达到红炽状态时，灯泡________(填“能”或“不能”)发光。该实验说明_______________________________________________________。
23．当电冰箱的压缩机(由感温开关自动控制)停止工作时，打开冰箱门，照明灯通电发光。接着取下照明灯，关上冰箱门，过一会儿压缩机又启动工作。据此可以判断照明灯和压缩机的连接方式是__________________，理由是______________________________________________________________。
24．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上。当n连接E时小灯泡发光，连接F时小灯泡不发光。由此可以确定________和________(填字母，下同)为同一导线的两端。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连时，另一端只需接触一根导线就能将两根导线辨别开。若另一端接D时小灯泡不发光，则A和________为同一根导线的两端。
25．小明做了一个小实验：取一条锡箔纸把中部剪窄，再用手指将两端分别压在干电池的正负极上，很快就会看到锡箔纸窄处燃烧起来，如图。这是因为干电池被锡箔纸________，产生较大电流，而锡箔纸中部剪窄后电阻________(填“变大”“变小”或“不变”)，所以在锡箔纸窄处会产生较多电热，使锡箔纸燃烧。
26．某物理科技小组设计了酒精气体浓度检测电路，如图甲所示，R为气敏电阻，其阻值随酒精气体浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定。当酒精气体浓度β增大时，气敏电阻R的阻值将________，电流表的示数将________。(均填“变大”“不变”或“变小”)

(第26题) (第27题)
(第28题)
27．如图甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内电阻为Rg保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA。则灵敏电流计的阻值是________Ω，当电流计的示数是9 mA时，它所在的环境温度是________℃。
28．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U­I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R1的阻值是________，电阻R2的阻值是________。
三、实验探究题(29题8分，30题12分，31题6分，共26分)
29．晓彤同学在科技活动小组中为学校茶炉房设计了如图甲所示的人工控制电路。用红绿灯分别表示水是否烧开，只红灯亮，表示水未烧开，只绿灯亮，表示水已烧开。
(1)水已烧开时开关的开闭情况是________。
A．S1闭合、S2断开 B．S1断开、S2闭合
C．S1、S2都断开 D．S1、S2都闭合
(2)小雪同学看了晓彤的设计后认为该设计还有不足之处，请指出该设计的两点不足：
①______________________________________________________________；
②______________________________________________________________。
(3)同学们经过讨论，在晓彤设计的基础上进行了改进，克服了上述的不足，请你将改进后的电路图画在图乙方框内。(可改动元件)

(第29题) (第30题)
30．小明在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6 V；开关一个；小灯泡L1、L2，分别标有“2.5 V 0.5 A”和“3.8 V 0.5 A”；电压表一个；导线若干。
(1)蓝兰按图甲连好电路，闭合开关S，电压表的示数如图乙所示，则此时L1两端的电压是________V。
(2)蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点，这样做________(填“能”或“不能”)测量L2两端的电压，原因是______________________________。
(3)测量AC间的电压UAC时，电压表量程应选用________。
(4)为了方便进行多次实验，还必须添加的一种器材是______________，其作用是____________________________________________________________。
31．某兴趣小组在探究“串联电路特点”的活动中，将一个阻值约为10 Ω的普通小灯泡L和一个LED灯串联后接入电路(如图甲)，闭合开关S1，发现LED灯亮而小灯泡L不亮，针对这种现象，同学们提出了以下猜想：
猜想一：小灯泡L处发生短路。
猜想二：LED灯电阻很大导致电路电流很小。
为了验证猜想，小组同学进行如下实验：
(第31题)

实验一：将一根导线并联在图甲电路中LED灯的两端，根据观察到的现象否定了猜想一。
实验二：利用电流表和电压表，按图乙所示的电路对LED灯的电阻进行测量，闭合开关，依次移动滑动变阻器的滑片，获得多组数据如表所示，经分析，结果支持猜想二。
(1)实验一中观察到的现象是__________________________________________。
(2)实验二中，某次测量时电压表示数如图丙所示，此时电压表示数为________V。
(3)在实验二测定LED灯电阻的过程中，滑动变阻器的滑片向________端移动。
四、计算题(14分)
32．定值电阻R1两端加4.5 V电压时，通过的电流为0.45 A。如图所示电路，电源电压不变，R1和定值电阻R0并联，电流表示数为0.50 A；用阻值为30 Ω的电阻R2替换R1，电流表示数变为0.30 A。求：
(1)R1的阻值。
(2)电源电压。
(第32题)
答案
一、1.D 2. B
3．D 点拨：由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮、铃不响。
4．C 点拨：由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，所以两灯应并联，故A、D错误；开关断开两灯都不亮，开关闭合两灯均发光，则开关位于干路，故B错误，C正确。
5．B 点拨：由图可知，断开开关S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确。
6．A 点拨：已知电阻R1、R2、R3串联接入电路，根据串联电路中各处电流相等的特点，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3。
7．D 点拨：电路两端有电压，电路中不一定有电流，是否有电流，还要看电路是不是通路，故D不正确。
8．A 9.A 10.B
11．B 点拨：由图可知，a跟灯泡L1并联，所以a应为电压表；b串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
12．D 点拨：探究导体电阻与其长度的关系，找的导体要符合控制变量的思想，材料、横截面积均相同，而长度不同；已选定了代号为“O”的导体，结合表格数据可知，他还要选用的导体代号是D。
13．A 点拨：因为甲、乙、丙三根导线的材料相同，甲和乙的长度相同，乙导线粗，导体的材料和长度都相同时，横截面积越大，电阻越小，因此甲的电阻大于乙的电阻；又因为乙和丙导线粗细相同，但乙比丙长，导体的材料和横截面积相同时，导体越长，电阻越大，因此乙的电阻大于丙的电阻，故R甲＞R乙＞R丙。
14．C 点拨：由欧姆定律可知，对某一导体来说，导体中的电流与其两端的电压成正比，故C说法正确。
15．A 16.D 17.A 18.C
19．C 点拨：当滑片P处于最左端时，电路为灯泡L的简单电路，根据欧姆定律可知此时电路中的电流最大；当滑片P向右移动时，接入电路的电阻变大，根据欧姆定律可知电路中电流变小；滑片P处于最右端时，电路中的电阻最大，电流最小且不为0；综合以上分析可知符合题意的图像为C图。
20．B 点拨：图(b)中，两电阻串联，由图(a)可知，当电路中的电流I＝0.2 A、U甲＝1 V、U乙＝2 V时，电压U为3 V，此时乙的电阻R乙＝eq \f(U乙,I)＝10 Ω，故B错误。
二、21.负；不带电
22．不能；能；导体与绝缘体之间在一定条件下可以相互转化
23．并联；冰箱内的照明灯和压缩机能够独立工作，互不影响
24．(1)C；F (2)F；E
点拨：(1)连接A和B，将测通器的m连接在D上。当n连接E时小灯泡发光，连接F时小灯泡不发光，则ABDE构成了通路，由此可以确定C、F为同一根导线的两端；(2)由于已经确定CF是在同一根导线上，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与F相连时，另一端只需接触一根导线就能将两根导线辨别开。当与D接触时，小灯泡能亮，说明A、D是在同一根导线上，若不能亮，说明A和E是在同一根导线上，B和D是在同一根导线上。
25．短路；变大
26．变小；变大
27．500；140 点拨：由图像知，20 ℃时热敏电阻的阻值R＝4 000 Ω，由串联电路特点及欧姆定律得：
U＝I1(R＋Rg)，即：9.0 V＝0.002 A×(4 000 Ω＋Rg)，
解得：Rg＝500 Ω。
当电流I2＝9 mA＝0.009 A时，由串联电路特点及欧姆定律得：
U＝I2(R′＋Rg)，即：9.0 V＝0.009 A×(R′＋500 Ω)，解得：R′＝500 Ω；由图像知，此时环境温度t＝140 ℃。
28．6 V；10 Ω；20 Ω
三、29.解：(1)B
(2)①S1、S2都断开时，两灯都亮，无法判断水是否烧开
②S1、S2都闭合时，两灯都不亮，无法判断电路是否工作，同时电源短路会烧坏电源
(3)如图所示。
(第29题)
30．(1)2.4
(2)不能；电压表正负接线柱接反
(3)0～15 V
(4)滑动变阻器；改变电路中的电流(或电压)
31．(1)小灯泡L发光 (2)2.3 (3)b
四、32.解：(1)R1的阻值R1＝eq \f(U1,I1)＝eq \f(4.5 V,0.45 A)＝10 Ω。
(2)根据欧姆定律和并联电路的电流特点可知：
R1和定值电阻R0并联时，
eq \f(U,10 Ω)＋eq \f(U,R0)＝0.50 A ①，
R2和定值电阻R0并联时，
eq \f(U,30 Ω)＋eq \f(U,R0)＝0.30 A ②，
根据①式减②式可得：电源电压U＝3 V。
