初中物理13.5 怎样认识和测量电压备课ppt课件

这是一份初中物理13.5 怎样认识和测量电压备课ppt课件，共18页。PPT课件主要包含了新课引入，知识回顾，电流是怎么形成的，新知讲解，电源和电压，能提供电压的装置，常见的电压，强化训练，怎样测量电压，认识电压表等内容，欢迎下载使用。

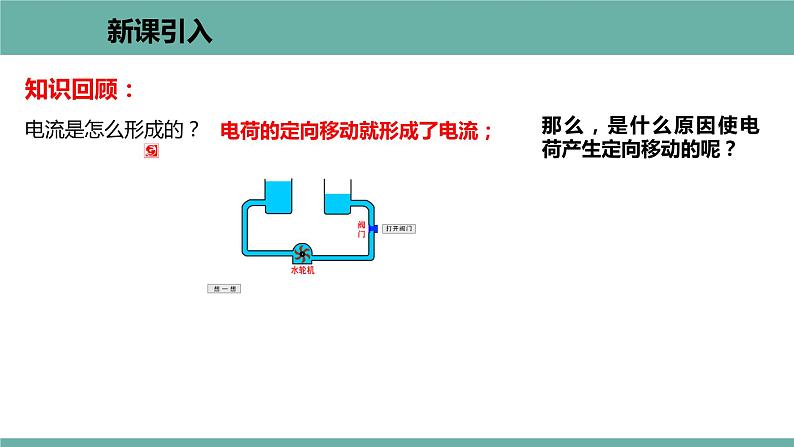

电荷的定向移动就形成了电流；
那么，是什么原因使电荷产生定向移动的呢？

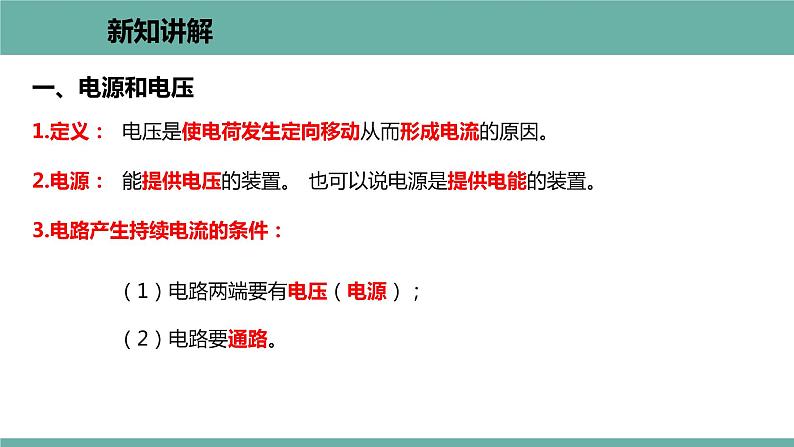

电压是使电荷发生定向移动从而形成电流的原因。
3.电路产生持续电流的条件：
（1）电路两端要有电压（电源）；（2）电路要通路。
也可以说电源是提供电能的装置。

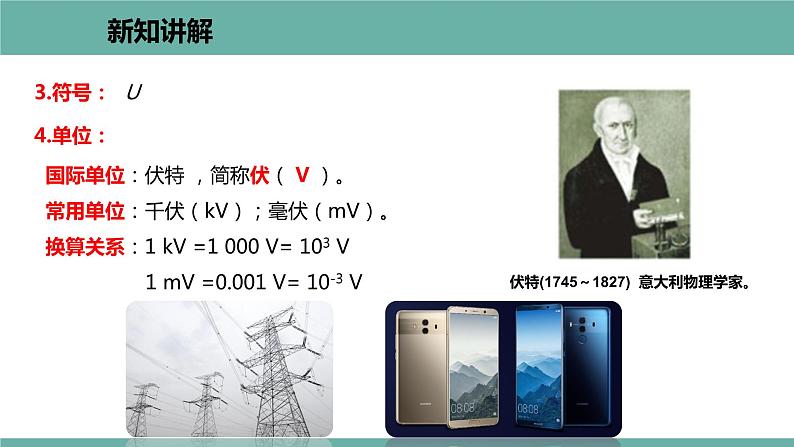

国际单位：伏特 ，简称伏（ V ）。常用单位：千伏（kV）；毫伏（mV）。换算关系：1 kV =1 000 V= 103 V　　　　 1 mV =0.001 V= 10-3 V

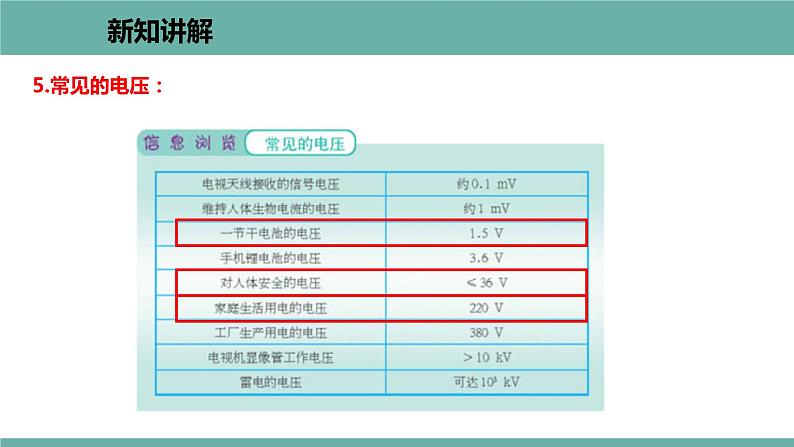

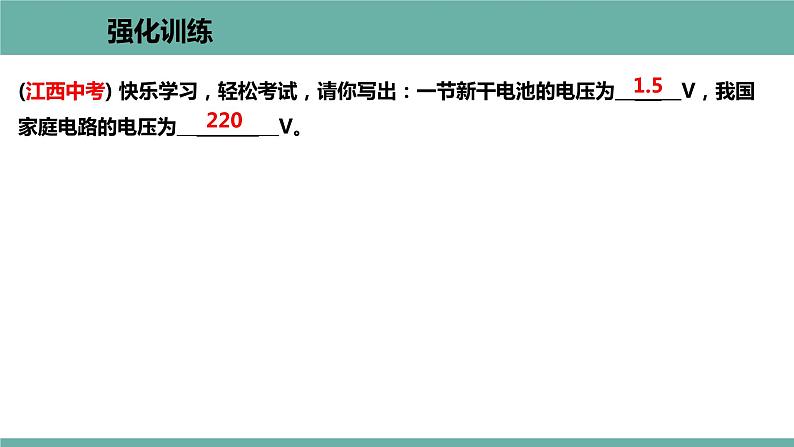

(江西中考) 快乐学习，轻松考试，请你写出：一节新干电池的电压为　___　V，我国家庭电路的电压为　_______　V。

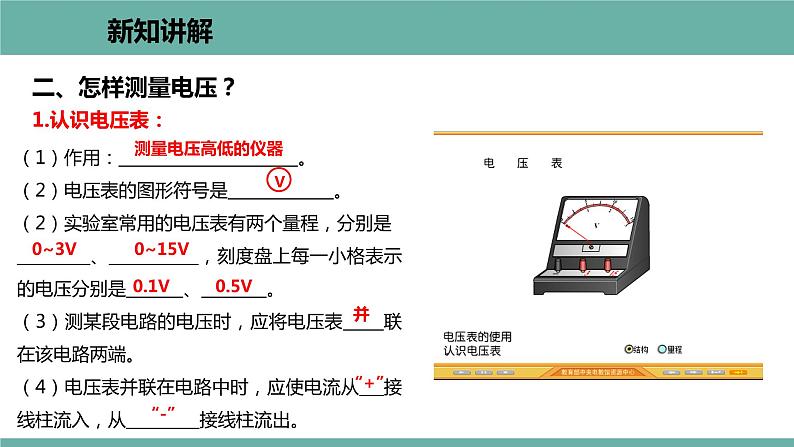

（1）作用：______________________。（2）电压表的图形符号是_____________。（2）实验室常用的电压表有两个量程，分别是_________、___________，刻度盘上每一小格表示的电压分别是_______、________。（3）测某段电路的电压时，应将电压表_____联在该电路两端。（4）电压表并联在电路中时，应使电流从___接线柱流入，从_________接线柱流出。
（1）测量前，应检查指针是否对准零刻度线。如果有偏差，需先校零。（2）测电压时，电压表必须并联在被测电路的两端，并使电流从电压表的“+”接线柱流入，从“-”接线柱流出。（3）各种电压表都有一定的量程（允许测量的最大电压），被测电压不能超过它的量程。（4）在不能估计被测电压大小的情况下，应选用最大的量程，并用试触法判断电压的大小，然后再根据判断结果，选用合适的量程。
（1）明确所选电压表的量程；（2）确定电压表的分度值；（3）由指针位置读出示数。
4. 用电压表测干电池的电压
1.用电压表分别测出一节干电池、两节干电池串联、三节干电池串联的电压。2.它们的电压之间有什么关系？3.测一节干电池的电压时，有同学用“0~3V”量程，也有用“0~15V”量程，你认为用哪种量程更合理？
串联电池组的总电压等于各电池的电压之和。
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
正负接线柱接反，不能测出L1两端的电压
与电源并联，电压表测的是电源两端的电压
与 L1 并联，正负接线柱的接法也正确
与 L2并联，测的是 L2两端的电压
1.下列说法正确的是（ ）A.电路中只要有电压，就会有电流B.电压一定会使物体中的电子不断移动C.电路中有电流，电路两端一定有电压D.电流使导体中不断形成电压
2.请说出下列两个电压表测量时所用的量程以及读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
3.(益阳中考) 在如图所示的电路中，开关闭合后电压表测量的是（　　） A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压
4.请根据实物图画出相应的电路图。
